Flexibler Kompensator zur Kompensation thermischer Verschiebungen in Rohrleitungen und zur Vibrationsabsorption

Rohrleitungskompensatoren sind flexible Komponenten, die in Rohrleitungssystemen eingebaut werden, um durch Wärmeausdehnung und -kontraktion verursachte Dimensionsänderungen aufzufangen, Vibrationen zu dämpfen, Geräusche zu reduzieren und geringfügige Installationsfehler auszugleichen. Ohne Kompensatoren würde die Wärmeausdehnung in langen Rohrstrecken enorme Spannungen erzeugen, die Pumpen, Ventile, Düsen und das Rohr selbst beschädigen könnten.Yangzhou Tianshun Pipeline-Technologiestellt drei Hauptfamilien von Kompensatoren her – Metallbälge, Gummi und Gewebe –, die jeweils für spezifische Druck-, Temperatur- und Medienbedingungen entwickelt wurden.

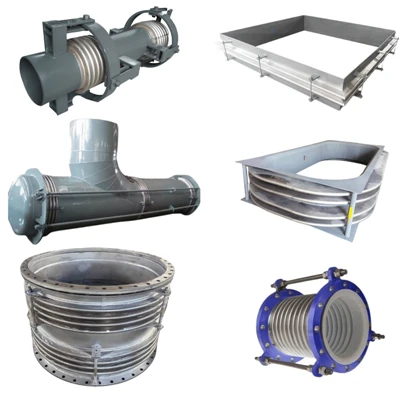

Metallbalg-Kompensatoren

Metallkompensatoren, auch Balgkompensatoren genannt, bestehen aus einem oder mehreren gewundenen Balgelementen aus Edelstahl in Kombination mit Endanschlüssen wie Flanschen, Schweißenden oder Gewindeverbindungen. Sie sind für druckbeaufschlagte Rohrleitungssysteme konzipiert und können axiale, seitliche und winklige Bewegungen einzeln oder in Kombination aufnehmen.

Die Konfigurationen reichen von einfachen einachsigen Einheiten bis hin zu komplexen gebundenen, universellen, gelenkigen und druckausgeglichenen Konstruktionen, die Druckkräfte eindämmen oder die Bewegung auf bestimmte Ebenen beschränken. Faltenbälge bestehen in der Regel aus Edelstahl 304, 321 oder 316L, wobei hochlegierte Optionen wie Inconel oder Hastelloy für korrosive oder hohe Temperaturen erhältlich sind. Die Druckstufen decken das volle Vakuum bis zu mehreren hundert Bar ab, abhängig vom Durchmesser und der Anzahl der Balglagen.

Gummikompensatoren

Gummikompensatoren bieten eine leichte, vibrationsdämpfende Alternative zu Metalleinheiten für Anwendungen mit niedrigerem Druck. Sie bestehen aus verstärktem Synthesekautschuk wie EPDM, NBR, Neopren oder PTFE-ausgekleideten Varianten und absorbieren thermische Bewegungen, reduzieren Körperschall und gleichen Fluchtungsfehler zwischen Rohrleitungen und Geräten aus. Sie werden häufig in der Wasseraufbereitung, HVAC, Pumpstationen und chemischen Transferleitungen eingesetzt, wo Korrosionsbeständigkeit und Stoßdämpfung Priorität haben.

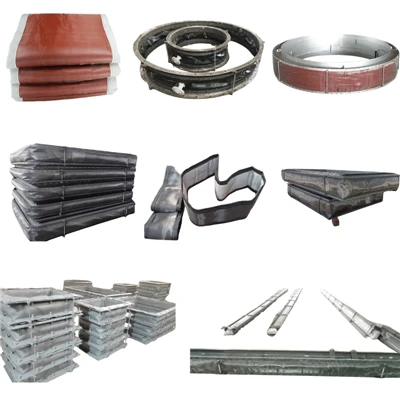

Stoffkompensatoren

Gewebe- oder nichtmetallische Kompensatoren sind hauptsächlich für Niederdruck-Rohrleitungen und Rauchgassysteme konzipiert, die bei hohen Temperaturen betrieben werden. Sie bestehen aus mehreren Schichten von Hochtemperaturgeweben, Isolier- und Dichtungsmaterialien, die von Metall- oder Stahlkonstruktionen umrahmt sind. Gewebeverbindungen sind in der Lage, große Mengen axialer, seitlicher und Winkelbewegungen mit sehr geringer Reaktionskraft aufzunehmen und werden häufig in Kraftwerken, Müllverbrennungsanlagen, Zementöfen und industriellen Abgassystemen mit Temperaturen bis zu 1.000 °C und mehr mit entsprechender Isolierung eingesetzt.

Wichtige Spezifikationen und kundenspezifische Konstruktion

Unser Sortiment an Kompensatoren deckt Nenndurchmesser von DN25 (1 Zoll) bis DN4000 (160 Zoll) und größer für kundenspezifische Gewebeeinheiten ab. Standardmäßige Baulängenabmessungen folgen gängigen Industrienormen und kundenspezifische Längen, Bewegungskapazitäten und Endkonfigurationen werden auf Bestellung hergestellt. Jede Verbindung wird hydrostatisch und gegebenenfalls zyklisch getestet, mit vollständiger Rückverfolgbarkeit des Materials von der Spule bis zur fertigen Baugruppe.

Alle Kompensatoren werden gemäß internationalen Standards wie EJMA, ASME B31.1, ASME B31.3, EN 14917 und GB/T 12777 entworfen und hergestellt. Wir sind außerdem nach ISO 9001:2015 zertifiziert und können CE-gekennzeichnete Einheiten für den europäischen Markt liefern.

Integration mit Rohrunterstützungssystemen

Kompensatoren werden fast immer als Teil einer vollständigen Rohrleitungsflexibilitätsanalyse spezifiziert und arbeiten zusammen mit Federstützen und starren Rohrstützen, um sowohl Bewegung als auch Last zu kontrollieren. Bei Leitungen mit erheblicher vertikaler Wärmeausdehnung tragen variable oder konstante Federhänger das Rohrgewicht, während der Kompensator die axiale und seitliche Verschiebung aufnimmt. Bei Systemen, die dynamischen Ereignissen wie Wasserschlägen oder seismischen Belastungen ausgesetzt sind, werden hydraulische Dämpfer häufig parallel zu Dehnungsfugen installiert, um plötzliche Bewegungen einzudämmen und gleichzeitig eine allmähliche thermische Verschiebung zu ermöglichen.

Unser vollständiges Produktportfolio umfasst außerdem Rohrschuhhalterungen, vorisolierte Rohrhalterungen für Tieftemperatur- und Hochtemperaturleitungen sowie ein komplettes Sortiment an Federaufhängern und Halterungen – so können Kunden Kompensatoren und die dazugehörige Halterungshardware von einem einzigen Hersteller beziehen.

Branchenübergreifende Anwendungen

Kompensatoren werden in nahezu allen Bereichen der Prozessindustrie spezifiziert: Energieerzeugung (Wärme, Kernenergie, erneuerbare Energien), Öl und Gas (Raffinerien, Pipelines, LNG-Terminals), Wasser- und Abwasseraufbereitung, petrochemische und pharmazeutische Anlagen, Bergbau und Mineralverarbeitung, Lebensmittel- und Getränkeproduktion, Fernwärme und HVAC-Systeme für Gebäude.

Qualität und Service

Jeder Kompensator wird vor dem Versand aus unserer 35.000 m² großen Produktionsstätte in Jiangsu, China, einer Druckprüfung und Maßprüfung unterzogen. Unser Engineering-Team unterstützt Kunden mit Bewegungsberechnungen, Anleitungen zur Materialauswahl und kundenspezifischen Designprüfungen. Die Standardvorlaufzeit beträgt je nach Größe und Komplexität zwei bis vier Wochen. Eilaufträge können nach vorheriger Vereinbarung berücksichtigt werden. Mit mehr als 14 Jahren Erfahrung in der Lieferung von Pipeline-Komponenten in über 45 Länder beliefern wir EPC-Auftragnehmer, Ingenieurbüros und Endverbraucher weltweit.

Häufig gestellte Fragen

Welche Art von Dehnungsfuge sollte ich wählen – Metall, Gummi oder Stoff?

Wählen Sie basierend auf Druck, Temperatur und Medium aus. Metallbalgverbindungen sind für hohe Drücke und einen weiten Temperaturbereich geeignet und werden standardmäßig für Prozessrohrleitungen verwendet. Gummiverbindungen zeichnen sich durch Vibrationsdämpfung und Korrosionsbeständigkeit im Wasser- und milden Chemikalienbereich aus. Gewebeverbindungen werden für Niederdruck- und Hochtemperaturkanäle mit großem Durchmesser wie Rauchgas- und Abgassysteme verwendet.

Welche Bewegungen kann eine Dehnungsfuge aufnehmen?

Je nach Ausführung können Kompensatoren axiale (Kompression/Dehnung), laterale (senkrechte Verschiebung) und Winkelbewegungen (Rotation) einzeln oder in Kombination aufnehmen. Einzelbalgeinheiten übernehmen hauptsächlich axiale Bewegungen, während universelle, gelenkige und kardanische Konstruktionen für seitliche und Winkelverschiebungen verwendet werden.

Benötige ich beim Einbau einer Kompensatorfeder Federstützen?

In den meisten Fällen ja. Kompensatoren absorbieren thermische Bewegungen, sind jedoch nicht für die Aufnahme des Rohrgewichts ausgelegt. Variable Federhänger oder Konstantfederhänger unterstützen die Eigenlast des Rohrs und des Inhalts und ermöglichen gleichzeitig eine freie Bewegung des Kompensators. Die richtige Auswahl der Stützen ist Teil einer vollständigen Rohrspannungsanalyse.

Welchen Standards folgen Ihre Kompensatoren?

Unsere Metallkompensatoren sind nach EJMA-Standards konstruiert und entsprechen ASME B31.1, ASME B31.3, EN 14917 und GB/T 12777. Gummi- und Gewebeeinheiten entsprechen den geltenden ISO-, EN- und ASTM-Standards. CE-Kennzeichnung und Fremdprüfung sind auf Anfrage möglich.

Wie hoch ist die typische Lebensdauer eines Kompensators?

Die Lebensdauer hängt von Temperatur, Druck, Bewegungszyklen, Medienkorrosion und Installationsqualität ab. Eine richtig dimensionierte und installierte Metallbalgverbindung hält im normalen Industriebetrieb typischerweise 10 bis 20 Jahre. Gummi- und Gewebegelenke haben im Allgemeinen eine kürzere Lebensdauer und gelten als austauschbare Verschleißteile. Auf Anfrage stellen wir Ihnen Ermüdungszyklusdaten für bestimmte Balgkonstruktionen zur Verfügung.
