Manche Zeilen verzeihen ein wenig. Ein Kühlwasserverteiler kann eine Änderung der Stützkraft um 20 % verkraften, ohne dass es jemand merkt. Aber dann gibt es Leitungen, die nichts verzeihen – Dampfturbinen-Einlassrohre, Reaktordüsen, Kompressorsaugleitungen, Hochenergiekesselleitungen. Bei diesen kann bereits eine kleine Änderung der Vertikalkraft dazu führen, dass ein Flansch nicht richtig ausgerichtet ist oder eine Düse überlastet wird. Dabei wechselt man von einer variablen Federunterstützung zu einer konstanten Federunterstützung. BeiTianshun, wir bauen seit 14 Jahren Dauerfederstützen und haben gelernt, dass es bei jedem Projekt mindestens eine Handvoll Standorte gibt, an denen diese nicht verhandelbar sind.

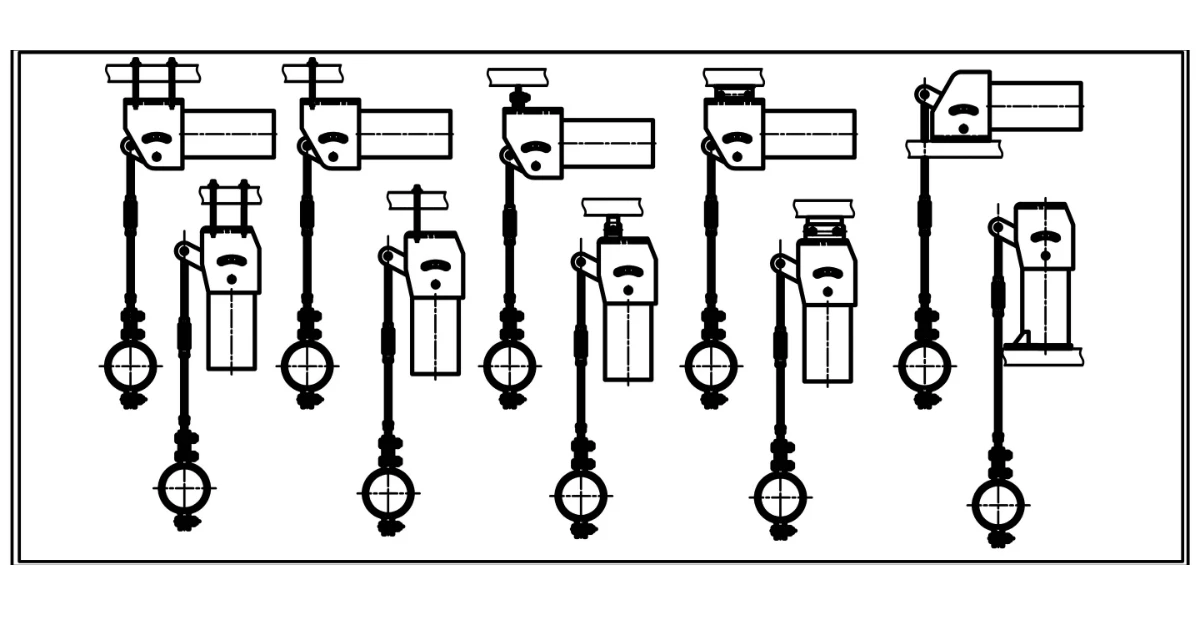

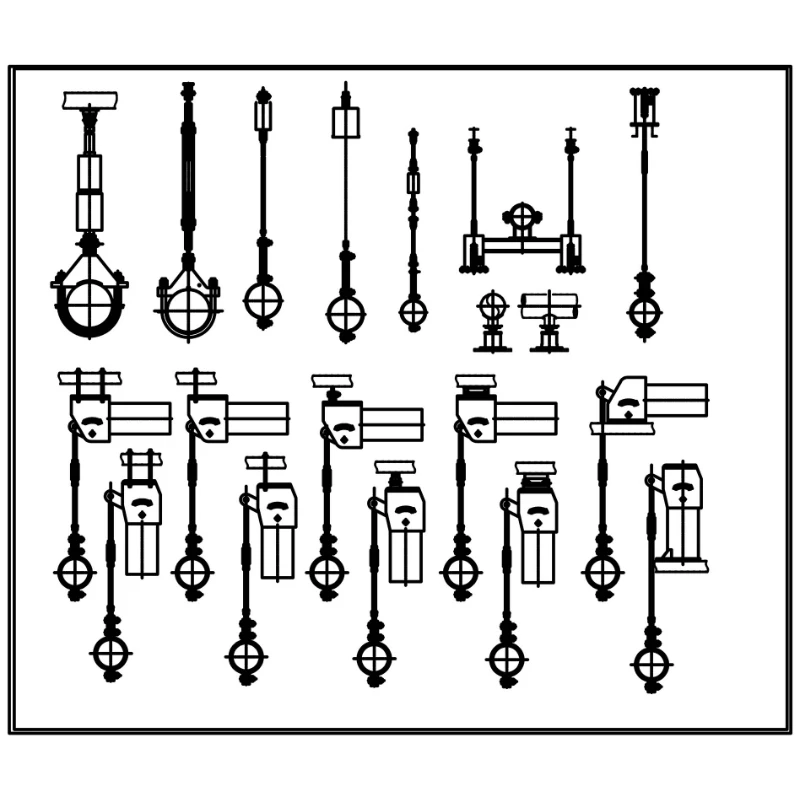

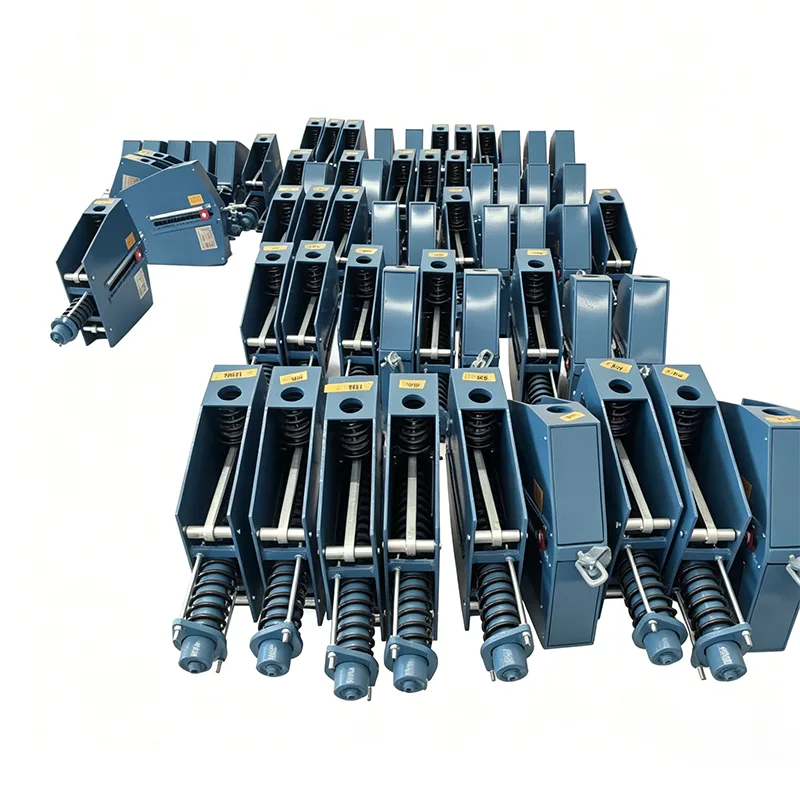

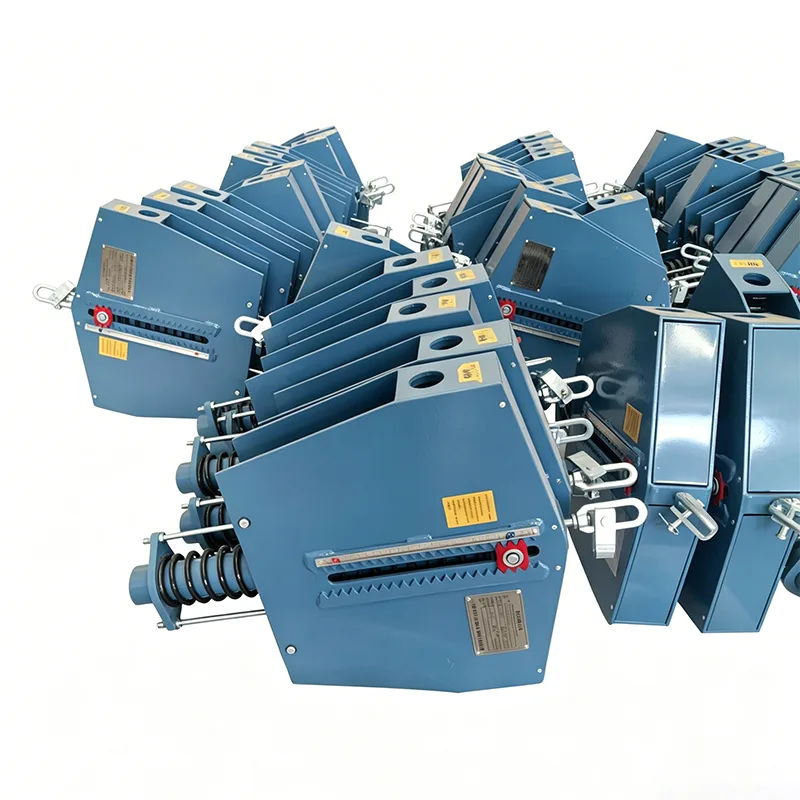

Der Mechanismus innerhalb einer konstanten Federunterstützung ist so konzipiert, dass er über den gesamten Federweg eine nahezu gleichmäßige Stützkraft liefert. Während sich das Rohr nach oben oder unten bewegt – manchmal 200 mm, manchmal mehr – bleibt die Belastung des Stützpunkts innerhalb eines engen Bandes, typischerweise ±5 % oder besser. Dies wird durch eine Hebel- und Federspulenanordnung erreicht, je nach Baureihe häufig mit einem Winkelhebel oder einem Nockenmechanismus. Wir fertigen sowohl horizontale als auch vertikale Rahmentypen und können die Montage- und Abmessungsrahmen an Ihre vorhandenen Rohrhalterungszeichnungen anpassen.

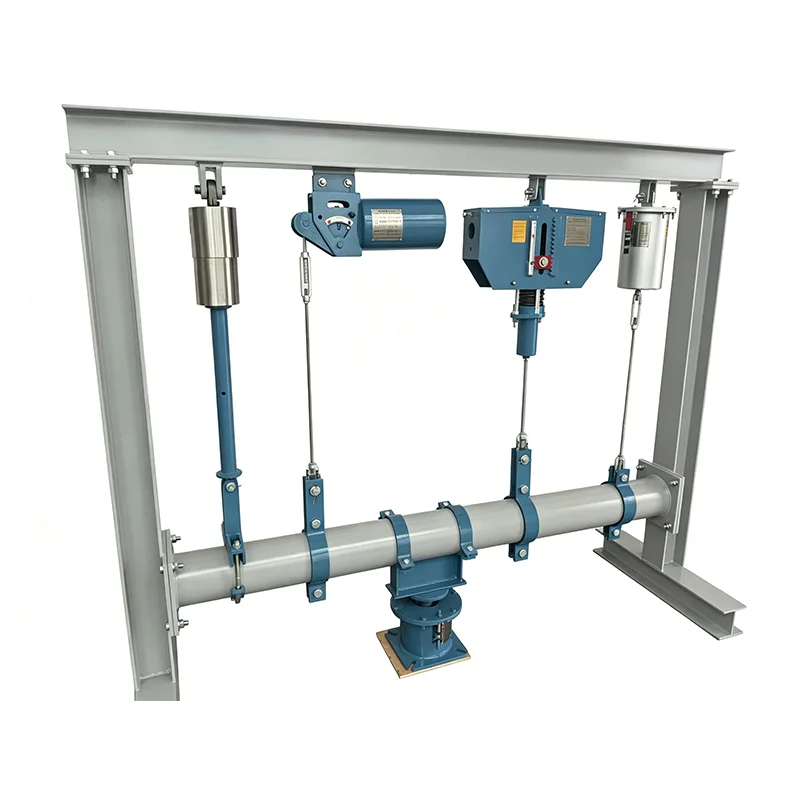

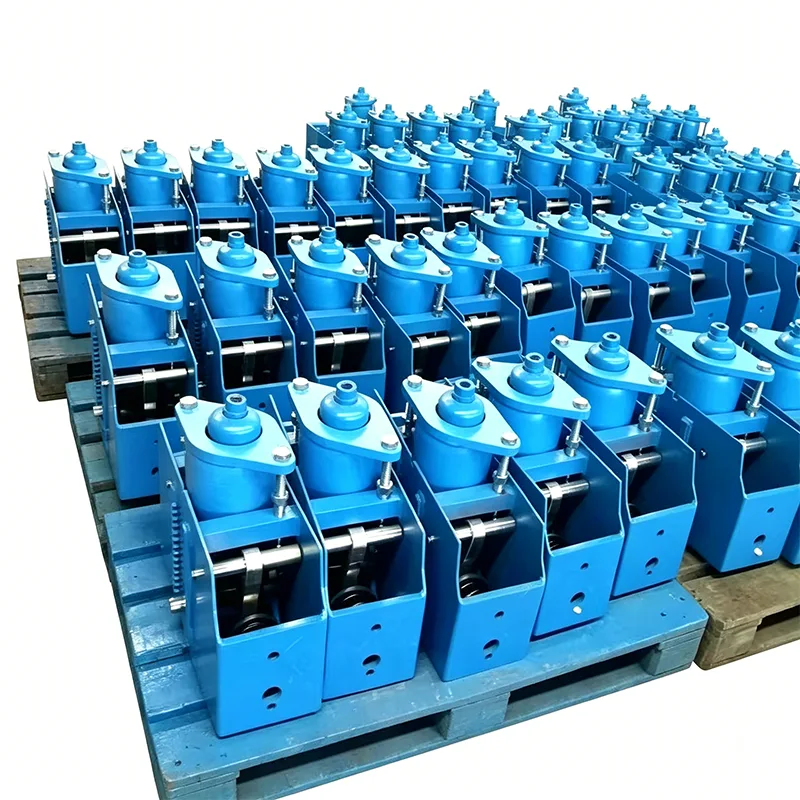

Eine konstante Federunterstützung funktioniert nie alleine. In einer Hochtemperatur-Dampfleitung sieht man beispielsweise normalerweise, wie die Konstantfedereinheit zusammenarbeitetRohrschuhedie die Last verteilen undRohrstützendie die seitliche Sicherung übernehmen. Bei Freileitungen ist häufig derselbe Konstantfedermechanismus eingebautFederbügelKonfiguration – die Feder sitzt in einem oben montierten Gehäuse und eine Fallstange ist mit dem Rohr darunter verbunden. Wenn die Leitung eine Wärmeisolierung bis zum Stützpunkt erfordert, kombinieren wir die konstante Feder oft mit einer vorisolierten Rohrhalterung, um die Isolierung kontinuierlich zu halten und Wärmeverlust oder Kondensation an der Klemme zu verhindern. Auch wenn die Feder selbst das hochwertige Bauteil ist, funktioniert das Gesamtsystem nur, wenn die angrenzenden Stützen richtig konstruiert sind.

| Spezifikationstabelle für Aufhänger mit konstanter Feder | Beispiel |
| Modell / Serie | PH, LH, CA, CS, TH |
| Tragfähigkeit (im Betrieb) | 0,1 kN - 500 kN |
| Gesamtreise | 50 mm, 100 mm, 200 mm, 400 mm |
| Tatsächliche Reise | Bis zu 600 mm |
| Lastabweichung (Toleranz) | ±5 % (Standard) / ±3 % (Hochpräz.) |
| Einbaulage | Horizontal / Vertikal |
| Gehäuseoberfläche | Feuerverzinkt / Epoxidharz |
| Betriebstemp. | -20 °C bis +80 °C (Umgebung) |
| Federspulenmaterial | 60Si2Mn / 50CrVA |
| Lastanpassungsbereich | ±10 % (Feldanpassung) |
ANSI/MSS SP-58 und SP-69 für Design und Fertigung
ASME B31.3 für Prozessrohranwendungen
GB/T 17116
Auch nach DIN, JIS oder kundenspezifischen Datenblättern gefertigt
Unser werkseigenes Qualitätssystem ist nach ISO 9001:2015 zertifiziert. Eine Inspektion durch Dritte gemäß ASME-, API- oder PED-Anforderungen ist möglich.
F1: Woher weiß ich, ob ich wirklich eine konstante Federunterstützung benötige oder ob eine variable ausreicht?
Überprüfen Sie Ihren Rohrspannungsbericht. Wenn die zulässige Lastschwankung an diesem Stützpunkt weniger als 6–8 % der Heißlast beträgt, befinden Sie sich im konstanten Federbereich. Wenn die Düsenlastgrenze der angeschlossenen Geräte sehr eng ist, gilt das Gleiche. Wenn Sie Zweifel haben, senden Sie uns die Stressisometrie zu und wir helfen Ihnen bei der Entscheidung – kostenlos.
F2: Können Sie die Abmessungen einer bestehenden Konstantfederstütze, die wir ersetzen, anpassen?
Ja, wir führen regelmäßig Reverse Engineering durch und bauen Ersatz für veraltete Einheiten. Senden Sie uns die alten Typenschilddaten, Gesamtabmessungen sowie die Last- und Weganforderungen. Wir fertigen eine neue Einheit, die zum gleichen Schraubenmuster und den gleichen Anschlusshöhen passt.
F3: Was ist die größte Konstantfederunterstützung, die Sie gebaut haben?
Wir haben Einheiten mit einer Tragfähigkeit von über 40 Tonnen und einem Verfahrweg von 350 mm geliefert. Dabei handelte es sich um dickwandige Frischdampfleitungen in einem Kraftwerk. Wir können bei Bedarf größer werden, aber ab einem bestimmten Punkt ist es sinnvoll zu besprechen, ob mehrere kleinere Einheiten oder eine andere Unterstützungsvereinbarung praktischer wären.
F4: Wie testet man eine konstante Federunterstützung vor dem Versand?
Wir montieren das Gerät auf einem Testrahmen, stellen es auf die angegebene Last ein und durchlaufen mehrmals den gesamten Hub, während wir die Last an mehreren Positionen aufzeichnen. Die Lastschwankung muss innerhalb des garantierten Toleranzbandes liegen, typischerweise ±5 %. Wir zeichnen die tatsächliche Last-Weg-Kurve auf und fügen diese in den Prüfbericht ein. Die Wegwaage ist kalibriert und die Sicherungsstifte sind für den Transport montiert.
F5: Können Sie sie aus Edelstahl für Offshore- oder korrosive Umgebungen bauen?
Ja. Wir haben komplette konstante Federstützen aus Edelstahl 304 und 316 für Offshore-Plattformen und LNG-Terminals an der Küste gebaut. Abhängig von der Installationsumgebung bieten wir auch spezielle Farbsysteme an – Offshore-Schiffsbeschichtungen, zinkreiche Hochtemperaturgrundierungen.
F6: Wie lange ist die Vorlaufzeit für eine Bestellung mit konstanter Federunterstützung?
Kundenspezifische Konstantfederbaugruppen werden in der Regel innerhalb von 35–45 Tagen nach Auftragsbestätigung versandt. Wenn Sie über mehrere Einheiten mit identischen Designparametern verfügen, können wir eine Serienfertigung durchführen und den Zeitplan verkürzen. Der Notfallaustausch für ein einzelnes ausgefallenes Gerät kann manchmal auf 20–25 Tage verkürzt werden – sprechen Sie mit uns über Ihren Zeitplan.
Konstantfederstützen verlassen unser Werk mit einem Dokumentationspaket, das Folgendes beinhaltet:
Belastungsprüfbericht mit tatsächlicher Last-Weg-Kurve
Maßkontrollbericht
Materialzertifikate (EN 10204 3.1)
Aufzeichnungen über die Qualifikation des Schweißverfahrens (falls zutreffend)
Installations- und Wartungsanweisungen
Fotos des fertigen Geräts mit sichtbarer Seriennummer
Wir können während des Tests auch eine unabhängige Inspektion durch Dritte veranlassen. SGS, BV und TÜV haben alle Tests in unserem Werk in Yangzhou miterlebt.
Keine zwei Konstantfederanwendungen sind genau gleich. Im Laufe der Jahre haben wir Folgendes angepasst:
Rahmenausrichtung (Bodenmontage, Wandmontage, Deckenmontage, umgekehrt)
Nicht standardmäßige Verfahrlängen und Laststufen
Doppelfederkonstruktionen für sehr schwere Lasten in einem kompakten Rahmen
Integrierte hydraulische Dämpfung für Erdbeben- oder Vibrationsstandorte
Positionsanzeige mit Fernauslesbarkeit
Hochtemperaturfedern für Dampfleitungen, die über 450 °C betrieben werden
Sie sorgen für die Leitungslasten und die räumlichen Beschränkungen, und wir konstruieren eine konstante Federunterstützung, die direkt eingeschraubt wird.
Ein paar praktische Punkte, die wir aus Projekten weltweit gelernt haben:
Wenn Sie eine konstante Federunterstützung festlegen, überprüfen Sie auch den Stützstahl. Eine Konstantfedereinheit selbst kann schwer sein – manchmal über eine Tonne – und der Strukturträger, auf dem sie sitzt, muss dieser Belastung und der Rohrlast standhalten.
Geben Sie beim Versand immer Sicherungsstifte an. Ohne sie kann sich die Feder beim Transport bewegen und die Waage kann sich verschieben. Unsere Stifte sind leuchtend rot lackiert, sodass das Baustellenteam sie während der Installation nicht übersehen kann.
Wenn das Gerät im Freien in einer staubigen oder sandigen Umgebung installiert wird, sollten Sie abgedichtete Gelenkbuchsen oder Schmiernippel in Betracht ziehen. Schmutz im Hebelmechanismus ist eines der wenigen Dinge, die dazu führen können, dass eine Dauerfeder hängen bleibt.
Überprüfen Sie bei Ersatzarbeiten die vorhandene Fahrtrichtung und den verfügbaren Platz, bevor wir mit der Fertigung beginnen. Wir haben Fälle gesehen, in denen das Originalgerät in einer engen Ecke eingepfercht war und das neue Gerät einen etwas anderen Rahmen benötigte, um hineinzupassen.
Konstantfederstützen sind das hochpräzise Ende der Welt der Rohrstützen. Sie können es sich nicht leisten, dass die Leistung eines Geräts unterschreitet, da die angeschlossenen Geräte in der Regel das Teuerste auf dem Grundstück sind. Wir bauen diese Einheiten unter der Voraussetzung, dass jemand sie beim Hochfahren der Anlage um 3 Uhr morgens in Betrieb nimmt und dass sie beim ersten Mal funktionieren müssen.
Unsere Konstantfederstützen werden heute in Kombikraftwerksblöcken, Rohölraffinerieeinheiten, Ethylen-Cracker-Quenchleitungen und LNG-Cold-Box-Rohrleitungen eingesetzt. Jedes einzelne wurde in unserer eigenen Fabrik in Yangzhou hergestellt, von unserem Team einem Belastungstest unterzogen und mit vollständiger Dokumentation versandt. Wir verpacken nicht die Produkte anderer, sondern stellen sie selbst her.
Wenn Ihr Projekt Konstantfederstützen, Federhänger oder vorisolierte Rohrschuhe umfasst, senden Sie uns Ihre Stützenliste oder Belastungsdaten. Wir erstellen direkt ab Werk ein Angebot mit einem Auswahldatenblatt und einem Lieferplan. Gerne können Sie auch unsere Produktionslinie besichtigen und sehen, wie wir diese Einheiten bauen und testen, bevor sie die Werkstatt verlassen.
