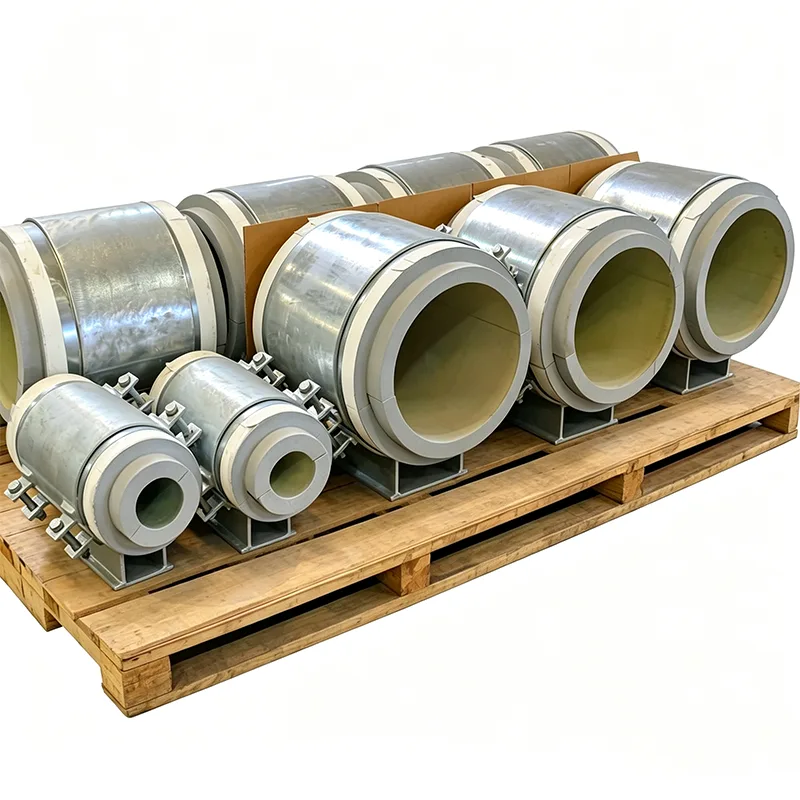

Wärmeeffiziente vorisolierte Rohrhalterungen zur Wärmeerhaltung und schnellen Installation vor Ort

Wenn Sie an einem feuchten Tag schon einmal an einer Kaltwasserleitung vorbeigegangen sind und eine nasse Stelle um die Rohrhalterung herum bemerkt haben, wissen Sie genau, was eine vorisolierte Rohrhalterung verhindern soll. BeiTianshunWir fertigen diese Halterungen für Kaltleitungen, Kryoleitungen und heiße Prozessleitungen, bei denen die Isolierung durchgehend durch den Halterungspunkt hindurch bestehen bleiben muss. Im Laufe von 14 Jahren haben wir sie zu LNG-Terminals, Fernkühlwerken, Lebensmittelverarbeitungsbetrieben und überall sonst transportiert, wo kalte Leitungen und Umgebungsluft zusammentreffen.

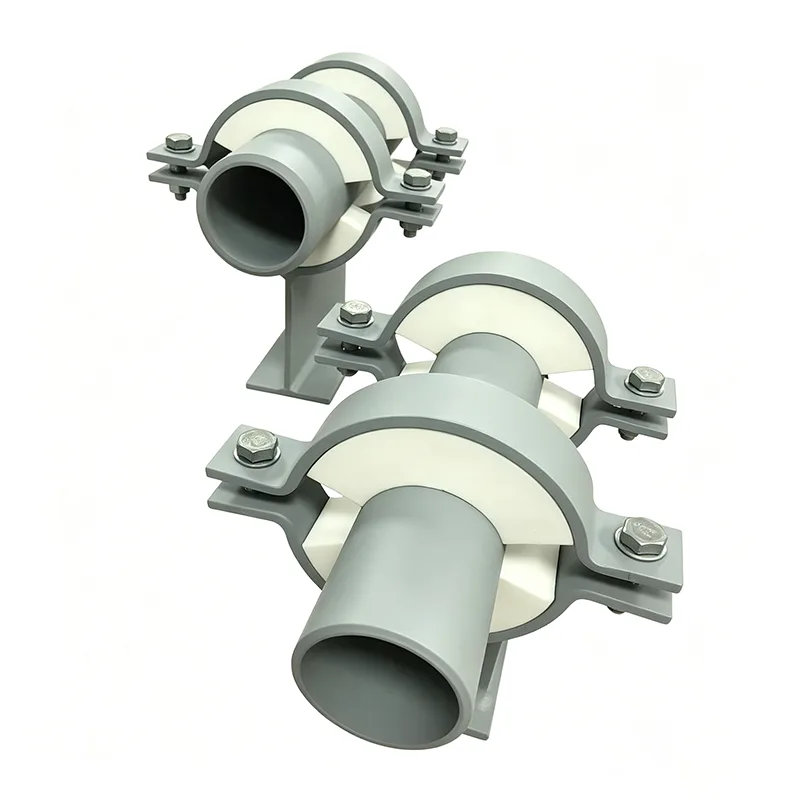

Ein Standard-Rohrschuh oder eine Rohrhalterung eignet sich gut für nicht isolierte Leitungen, aber sobald Sie die Isolierung hinzufügen, entsteht ein Problem: Der Stützpunkt wird zur Wärmebrücke. Bei einer kalten Leitung bedeutet das Kondensation, Eisbildung und schließlich Korrosion. Bei einer Heißleitung handelt es sich um einen Weg, über den Wärme direkt in den Baustahl eindringt. Eine vorisolierte Rohrhalterung löst dieses Problem, indem ein starrer Isolierblock in den Stützschuh selbst eingebettet wird – das Rohr bleibt isoliert, die Last wird getragen und der Taupunkt bleibt dort, wo er hingehört.

Vorisolierte Rohrhalterungen sind nicht nur eine Isolierung mit einer Metallhalterung um sie herum. Sie sind tragende Strukturelemente und müssen dem gleichen Gewicht, den gleichen Bewegungen und gelegentlichen Stoßbelastungen standhalten wie jeder Rohrschuh. Bei vertikalen Strecken, bei denen die Leitung auch Wärmebewegungen aufnehmen muss, liefern wir sie häufig parallelFederbügelodervariable Federstützen. Bei langen horizontalen Gestellen arbeiten sie mit konstanten Federstützen an kritischen Verbindungspunkten zusammen und sorgen so dafür, dass das Kaltrohr überall vollständig gestützt und isoliert ist.

Standards, nach denen wir produzieren

ANSI/MSS SP-58 – Rohrhalterungen und Aufhänger

ASME B31.3 und B31.1 – Prozess- und Energierohrleitungen

EN 13480 – Metallische Industrierohre (sofern zutreffend)

GB/T 17116 – Chinesischer Standard für Rohrhalterungen

Unser werkseigenes Qualitätssystem ist nach ISO 9001:2015 zertifiziert und wir gewährleisten bei jeder Bestellung eine vollständige Rückverfolgbarkeit des Materials. Für LNG- und Kryo-Projekte können wir auch Tieftemperatur-Schlagtestzertifikate für die Stahlkomponenten beifügen.

Häufige Fragen

F1: Woher weiß ich, welche Dämmstärke ich benötige?

Die Isolationsdicke der Stütze sollte der Dicke der Rohrisolierung entsprechen oder etwas geringer (aber nicht viel) sein, um die Entstehung einer Lücke zu vermeiden. Wenn Ihr Rohr 80 mm Schaumglas hat, bringen wir mindestens 70–80 mm Isolierung in den Schuh ein. Die genaue Anzahl hängt von der Anforderung an die Wärmeleitfähigkeit und dem Risiko von Oberflächenkondensation ab. Senden Sie uns Ihre Isolierungsspezifikation und wir passen sie an.

F2: Sind vorisolierte Rohrhalterungen für heiße Leitungen geeignet oder sind sie nur für kalte Leitungen geeignet?

Beide. Sie verhindern Wärmeverluste an Dampf- und Heißölleitungen sowie Kondensation an Kaltleitungen. Für Hochtemperaturanwendungen über 200 °C wählen wir Dämmstoffe wie Mineralwolle oder Kalziumsilikat, die sich bei erhöhten Temperaturen nicht zersetzen.

F3: Sind diese Stützen vor Ort schweißbar oder werden sie als komplette Baugruppe geliefert?

Unsere vorisolierten Halterungen werden in der Regel als komplette Baugruppe geliefert, die zum Anschweißen oder Festklemmen an das Rohr bereit ist. Der Dämmblock ist im Stahlsattel vorgeklebt und die Dampfsperre ist werkseitig versiegelt. Dadurch wird im Vergleich zum Aufbau einer Isolierbox um einen Standardschuh vor Ort eine Menge Feldarbeit eingespart.

F4: Können Sie eine verschiebbare vorisolierte Rohrhalterung entwerfen?

Ja. Auf die Unterseite der Grundplatte kleben wir eine PTFE-Gleitplatte auf oder sorgen für eine polierte Edelstahloberfläche. Dadurch kann sich das Rohr axial bewegen und bleibt gleichzeitig vollständig isoliert. Wir bieten auch geführte Versionen mit seitlichen Anschlägen an, die auf Ihre Anforderungen an die Rohrbelastungsbewegung abgestimmt sind.

F5: Wie versenden Sie diese, ohne die Isolierung zu beschädigen?

Der Isolierblock ist im Stahlsattel versenkt und durch die Grundplatte geschützt. Wir fügen außerdem einen temporären Kantenschutz hinzu und verpacken jede Stütze in einer Holzkiste oder auf einer Palette mit Schaumstoffpolsterung um die Isolierung herum. Wir haben Tausende davon in den Nahen Osten und nach Südostasien verschickt und eine durch Kondensation beschädigte Isolierung stellt für uns kein Problem dar.

Prüfung und Qualitätssicherung

Jede vorisolierte Rohrhalterung durchläuft Kontrollen, die über eine Maßprüfung hinausgehen:

Druckfestigkeitsnachweis der Dämmstoffcharge

Wasserabsorptionstest für geschlossenzellige Schaumstoffe (gemäß ASTM C272 oder ähnlich)

Verbundintegrität zwischen Isolierung und Stahlsattel (visuelle und mechanische Klopfprüfung)

Maßkontrolle des Sattelradius, der Ebenheit der Basis und der Ausrichtung der Schraubenlöcher

Durchgangsprüfung der Dampfsperre

Belastungstest an der kompletten Baugruppe für kritische Aufträge oder Prototypenaufträge

Die Dokumentation umfasst Materialzertifikate für Stahl und Isolierung, eine Testzusammenfassung und eine Fotoaufzeichnung jeder markierten Stütze vor dem Verpacken.

Anpassung, die wir anbieten

Vorisolierte Rohrhalterungen sind fast immer Sonderanfertigungen. Einige der Variationen, die wir hergestellt haben:

Übergroße Sättel für LNG-Rohre mit großem Durchmesser (bis zu 60 Zoll)

Vertikale Steigrohrstützen mit integriertem Dämmblock

Vorisolierte Ankerstützen für Festpunkte

Feuerbeständige Isolierung (Mineralwolle oder intumeszierend beschichteter Schaum) für Brandschutzbereiche

Sattel und Hardware aus Edelstahl für Küsten- oder Offshore-Installationen

Split-Shell-Design für den nachträglichen Einbau in bestehende stromführende Leitungen ohne Schneiden

Sie müssen Ihre Isolierung nicht um unsere Stütze herum anbringen. Wir bauen die Stütze rund um Ihre Isolierung.

Dinge, die wir aus echten Installationen gelernt haben

Denken Sie immer an die Dampfsperre. Bei kalten Leitungen dringt Feuchtigkeit in den Isolierblock ein, wenn die Abdichtung nicht perfekt ist, und sobald die Isolierung nass ist, sinkt ihre Wärmeleistung drastisch. Bei der Kantenversiegelung achten wir besonders sorgfältig und empfehlen dem Baustellenteam, die Barriere vor und nach dem Schweißen zu überprüfen.

Bei vertikalen Rohrleitungen erfordert eine vorisolierte Rohrhalterung möglicherweise eine andere Lastübertragungsanordnung als eine horizontale. Bei horizontalen Leitungen trägt der Dämmblock das volle Druckgewicht, bei vertikalen Leitungen benötigt die Stütze jedoch häufig eine Stahlschermanschette, die durch die Dämmung greift. Wir können dies in die Gestaltung einbeziehen.

Wenn das Rohr einem Wasserdrucktest unterzogen wird, berücksichtigen Sie, dass das Rohr während des Tests Umgebungstemperatur hat und schwitzen kann. Das ist normal, aber es ist auch das erste Mal, dass viele Standortteams Kondenswasser am Support bemerken. Ein Hinweis im Installationshandbuch, der dies erläutert, kann viele unnötige Rückfragen ersparen.

Geben Sie uns bei der Bestellung den Rohrplan, die Art und Dicke der Isolierung sowie die geplante Bewegung (falls gleitend) an. Diese drei Datenpunkte ermöglichen es uns, im ersten Angebot ohne Hin und Her ein technisch fundiertes Design vorzuschlagen.

Warum Tianshun für vorisolierte Rohrhalterungen?

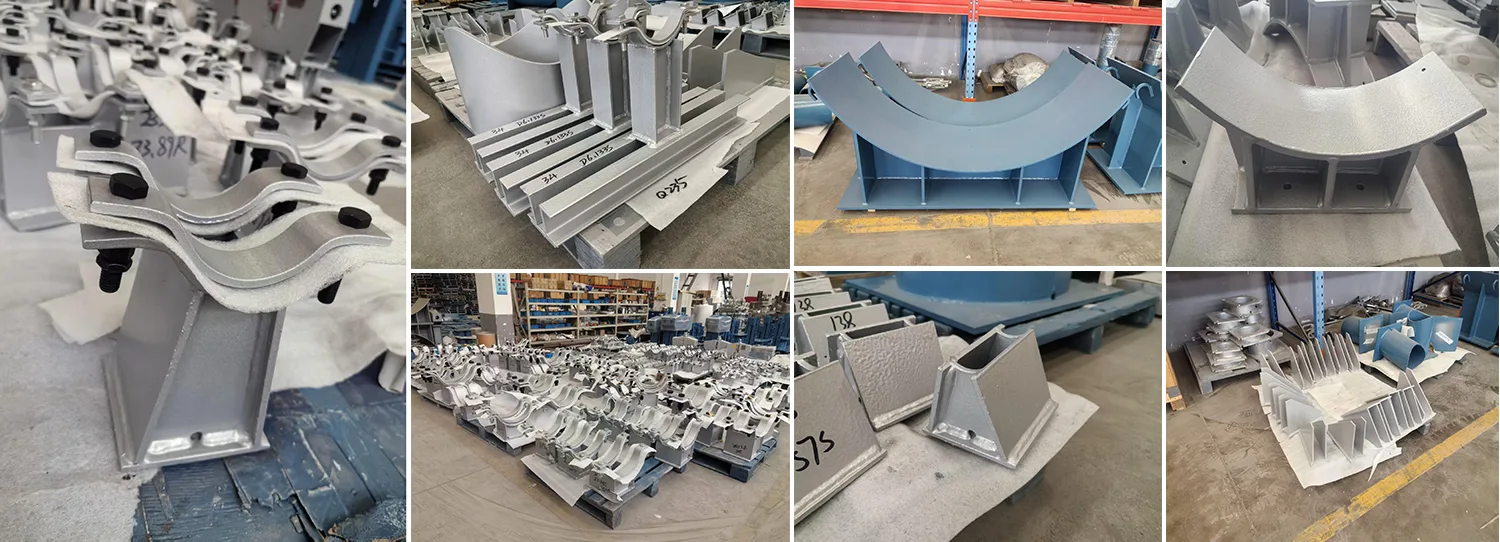

Eine vorisolierte Rohrhalterung bildet die Schnittstelle zwischen Tragwerksplanung und thermischem Design. Wenn eines der Teile falsch liegt, versagt die Stütze entweder mechanisch oder saugt Feuchtigkeit auf und isoliert nicht mehr. Seit 14 Jahren machen wir beide Teile richtig, und in unserem Werk in Yangzhou ist die Produktionslinie für die effiziente Herstellung dieser Teile eingerichtet – vom Schneiden des Stahlsattels über das Verkleben der Isolierung bis hin zum Abdichten der Dampfsperre.

Über 70 % unserer Bestellungen stammen von Kunden, die uns einmal getestet haben und immer wieder zurückkommen. Wir versenden weltweit vorisolierte Halterungen, oft gebündelt mit unseren Rohrhalterungen, Federaufhängern und Konstantfederhalterungen, sodass das gesamte Rohrhalterungspaket zusammen, beschriftet und montagebereit ankommt.

Wenn Ihr nächstes Projekt Kaltleitungen, Kryoleitungen oder isolierte Heißleitungen umfasst, die eine ordnungsgemäße thermische Isolierung an den Stützpunkten benötigen, senden Sie uns Ihre Isolierungsspezifikation und Rohrhalterungsliste. Wir erstellen direkt ab Werk ein Angebot mit einem klaren Lieferplan. Wie immer sind Sie herzlich willkommen, unsere Fabrik zu besuchen und zuzusehen, wie wir diese Stützen bauen und testen, bevor sie ausgeliefert werden.
