Einstellbare variable Federaufhängung für die thermische Bewegung von Rohrleitungen mit variabler Lastunterstützung

Variable Federhänger, auch variable Federstützen genannt, sind die am weitesten verbreitete Art der Rohrhalterung in industriellen Rohrleitungssystemen. Sie stellen eine Stützkraft bereit, die proportional zur Federauslenkung variiert, wenn sich das Rohr aufgrund thermischer Ausdehnung oder Kontraktion vertikal bewegt. Für Anwendungen, bei denen die thermische Verschiebung mäßig ist und eine kontrollierte Lastschwankung akzeptabel ist, bieten Hänger mit variabler Feder eine kostengünstige und kompakte Lösung im Vergleich zu Stützen mit konstanter Feder.

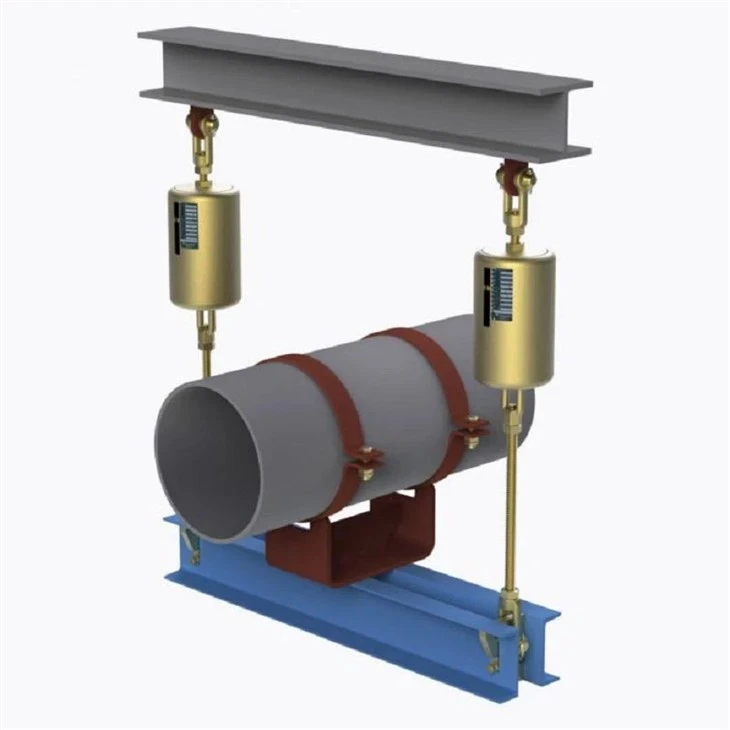

Hergestellt vonYangzhou Tianshun Pipeline-TechnologieUnsere variablen Federaufhänger verwenden hochwertige Schraubenfedern aus legiertem Stahl, die in einem robusten Stahlgehäuse untergebracht sind. Wenn sich das Rohr von seiner Einbauposition nach oben oder unten bewegt, wird die Feder entsprechend komprimiert oder gedehnt, wodurch sich die Reaktionskraft direkt proportional zum Verfahrweg und der Federrate ändert. Jede Einheit wird im Werk auf die angegebene Kaltlast, Heißlast und Fahrtrichtung kalibriert, um eine vorhersehbare Leistung von der Installation bis zum Betrieb sicherzustellen.

Diese Abbildung zeigt die Last-Verschiebungs-Leistungskurve einer variablen Federhalterung/Aufhängung, einschließlich der wichtigsten Parameter für Last und Verschiebung, um die Traggenauigkeit und Betriebszuverlässigkeit des Produkts zu überprüfen.

Jede Einheit wird vor dem Versand einer Lastkalibrierung und Leistungsprüfung unterzogen. Die Einstelllastabweichung wird innerhalb von ±5 % kontrolliert und entspricht der internationalen Norm ANSI/MSS-SP-58-2018 sowie NB/T47039-2013.

Die Produkte erfüllen die technischen Anforderungen für Energie-, Petrochemie- und andere industrielle Rohrleitungssysteme. Gemäß MSS-SP-58-2018 darf die maximal zulässige Lastschwankung für variable Federeinheiten 25 % der Betriebs-Heißlast innerhalb des gesamten Arbeitswegs nicht überschreiten.

Technische Produktspezifikationen

Designmerkmale und Lastschwankungen

Ein wichtiger Parameter bei der Auswahl eines variablen Federhängers ist der Lastschwankungsprozentsatz – die Differenz zwischen kalter und heißer Last dividiert durch die Betriebslast. Die meisten technischen Spezifikationen verlangen, dass dieser Wert für den allgemeinen Betrieb unter 25 % und für kritische Geräteverbindungen unter 6 % bleibt. Wenn die Verschiebung so groß ist, dass die Lastschwankung akzeptable Grenzen überschreiten würde, werden stattdessen Hänger mit konstanter Feder spezifiziert.

Unsere standardmäßigen variablen Federstützen sind so konzipiert, dass die Lastschwankungen über den gesamten Arbeitsbereich innerhalb typischer Projektgrenzen bleiben. Für eine einfache Installation und Inbetriebnahme ist jede Einheit deutlich mit ihrer Federrate, der Kaltlasteinstellung und der Bewegungsrichtung gekennzeichnet.

Standardserie und technisches Sortiment

Wir bieten variable Federaufhänger in verschiedenen Montagekonfigurationen an, darunter oben aufgehängte, unten montierte und seitlich montierte Ausführungen, die Tragfähigkeiten von ca. 0,02 kN bis 40 kN bei Standardfedergrößen abdecken. Zu den Standardhubbereichen gehören 30 mm, 60 mm, 90 mm, 120 mm und 150 mm, Sonderhübe sind auf Anfrage erhältlich.

Federelemente werden aus 60Si2Mn- oder 50CrVA-Federstahl hergestellt und Gehäuse sind in feuerverzinkter, epoxidlackierter oder Edelstahlausführung für korrosive Umgebungen erhältlich. Standardeinheiten sind für Umgebungsbetriebstemperaturen von -20 °C bis +200 °C ausgelegt. Für extreme Hitzeanwendungen wie Ofen- und Kesselrohrleitungen sind Hochtemperaturlegierungsfederoptionen erhältlich.

Jede variable Federstütze ist mit einer Wegskala, einer Lastanzeige sowie oberen und unteren Anschlagplatten ausgestattet. Gewindestangenverbindungen oben und unten ermöglichen eine einfache vertikale Anpassung während der Installation und die Lasteinstellungen können vor Ort anhand der Typenschilddaten überprüft werden.

Standards, Materialien und kundenspezifische Optionen

Unsere variablen Federaufhänger werden gemäß GB/T 17116.1/.2/.3 hergestellt und sind vollständig mit internationalen Standards wie MSS SP-58, ASME B31.1, ASME B31.3 und EN 13480-3 austauschbar. Die Rückverfolgbarkeit des Materials wird während der gesamten Produktion gewährleistet und alle Federn werden vor dem Zusammenbau einer Voreinstellung und Belastungsprüfung unterzogen.

Für spezielle Projekte liefern wir Federaufhänger aus Edelstahl, isolierte Rohrhalterungsbaugruppen und Einheiten mit Spezialbeschichtungen für Offshore-, Schiffs- oder Entsalzungsdienste. Wir fertigen auch vorisolierte Rohrhalterungen und Rohrschuhhalterungen, die direkt in unser Sortiment an variablen Federaufhängern integriert werden können, um komplette Leitungshalterungslösungen zu erhalten.

Typische Anwendungen

Variable Federstützenwerden auf praktisch allen Arten von Prozess- und Versorgungsrohren installiert, in denen vertikale thermische Bewegungen auftreten. Zu den üblichen Anwendungen gehören Dampf- und Speisewasserleitungen in Kraftwerken, Prozessrohre in Raffinerien, Wärmetauscherkreise in Chemieanlagen, Fernwärmenetze und HVAC-Systeme in großen Gewerbegebäuden. Sie werden auch neben starren Rohrhalterungen auf Leitungen eingesetzt, bei denen nur ausgewählte Punkte einen Bewegungsausgleich erfordern.

Bei Rohrleitungssystemen mit dynamischen Belastungen wie Wasserschlägen, seismischen Ereignissen oder Pumpenvibrationen werden variable Federhänger häufig mit hydraulischen Dämpfern kombiniert, die dynamische Bewegungen eindämmen und gleichzeitig eine freie thermische Verschiebung ermöglichen. Wenn die Wärmeausdehnung für eine variable Einheit zu groß ist, empfehlen wir die Aufrüstung auf konstante Federaufhänger an diesen spezifischen Stützpunkten.

Ergänzendes Produktsortiment

Unser breiteres Portfolio an Rohrhalterungen umfasst konstante Federhalterungen, starre Aufhänger und Streben, Rohrschuhhalterungen, vorisolierte Rohrhalterungen für Kalt- und Kryoleitungen sowie hydraulische Dämpfer. Für Rohrleitungssysteme, die zusätzlich eine axiale, laterale oder winklige Bewegungsaufnahme erfordern, fertigen wir Metallbalgkompensatoren, Gummikompensatoren und Gewebekompensatoren, die zusammen mit unseren Federstützen als Komplettlösung spezifiziert werden können.

Qualität und Service

Jeder variable Federaufhänger wird vor dem Versand im Rahmen unseres Qualitätsmanagementsystems ISO 9001:2015 in unserer hauseigenen Prüfeinrichtung einer Belastungsprüfung und Maßprüfung unterzogen. Wir unterstützen unsere Kunden von der ersten Federauswahl und Belastungsberechnung bis hin zur Installationsberatung und dem Kundendienst. Auf Anfragen wird innerhalb von 24 Stunden geantwortet, und die Standardproduktionsvorlaufzeiten liegen je nach Volumen und Konfiguration zwischen 10 und 20 Arbeitstagen. Mit über 14 Jahren Erfahrung in der Lieferung von Rohrhalterungen und Kompensatoren für Projekte in mehr als 45 Ländern liefern wir sowohl katalogbasierte als auch kundenspezifische Einheiten an EPC-Auftragnehmer und Endbenutzer weltweit.

Häufig gestellte Fragen

Was bedeutet „Prozentsatz der Lastschwankung“ bei einer variablen Federunterstützung?

Die Lastschwankung ist die Differenz zwischen der kalten (installierten) Last und der heißen (Betriebs-)Last, ausgedrückt als Prozentsatz der Betriebslast. Sie ergibt sich aus der Federrate multipliziert mit dem thermischen Weg dividiert durch die Betriebslast. Die meisten Projektspezifikationen begrenzen diesen Wert für Standardrohre auf maximal 25 %.

Kann ein variabler Federhänger in jeder Ausrichtung montiert werden?

Nein. Variable Federaufhänger sind für vertikale Bewegungen ausgelegt und müssen mit vertikaler Federachse installiert werden. Eine horizontale oder schräge Installation führt zu Blockierungen, falscher Lastübertragung und vorzeitigem Verschleiß. Für horizontale Belastungen oder seitliche Sicherungen sollten starre Streben, Rohrschuhe oder Dämpfer separat angegeben werden.

Welcher maximalen Temperatur können Ihre variablen Federaufhänger standhalten?

Standardeinheiten aus Kohlenstoffstahl mit Federn aus legiertem Stahl sind für einen Dauerbetrieb bis etwa 200 °C ausgelegt. Für Rohrleitungen mit höheren Temperaturen, wie Hochdruckdampfleitungen oder Kesselverbindungen, bieten wir Hochtemperatur-Federmaterialien und isolierte Stützkonfigurationen an. Kontaktieren Sie unser Engineering-Team mit Ihren Betriebsbedingungen für die richtige Materialauswahl.

Bieten Sie Berechnungen zur Federauswahl an?

Ja. Unser Ingenieurteam kann Ihnen bei der Federauswahl behilflich sein, wenn Sie Rohrgröße, Betriebsgewicht, Größe und Richtung der thermischen Verschiebung sowie etwaige Projektspezifikationsanforderungen angeben. Wir können auch bestehende Unterstützungspläne überprüfen und für jeden Standort die geeignete variable oder konstante Federunterstützung empfehlen.

Wie lange ist die Lieferzeit für standardmäßige variable Federaufhänger?

Standardkatalogeinheiten werden in der Regel innerhalb von 10 bis 20 Werktagen versandt, abhängig von der Bestellgröße und der aktuellen Produktionsauslastung. Sonderanfertigungen, Sonderfahrten oder Edelstahlkonfigurationen können ein paar zusätzliche Tage in Anspruch nehmen. Eine beschleunigte Lieferung kann zum Zeitpunkt der Bestellung besprochen werden.

Welche Unterlagen liegen einer Bestellung bei?

Zur Standardlieferung gehören eine Packliste und Produkttypenschilder mit Federnummer, Tragfähigkeit und Reisedaten. Materialtestberichte (MTRs), Aufzeichnungen zur Federkraftkalibrierung und Dimensionsprüfberichte können auf Anfrage bereitgestellt werden. Für Projekte, die dies erfordern, ist auch eine Inspektion durch Dritte durch autorisierte Stellen möglich.

Können Sie komplette Rohrhalterungsbaugruppen inklusive Rohrschuhen und Schellen liefern?

Absolut. Wir liefern variable Federaufhänger als eigenständige Einheiten oder als komplett montierte Stützsätze einschließlich Rohrschellen, Rohrschuhstützen, Spannschlössern, Gewindestangen und struktureller Verbindungshardware. Vorisolierte Rohrhalterungsbaugruppen für Kälte- oder Kryoanwendungen sind auch als einzelnes, einbaufertiges Paket erhältlich.
