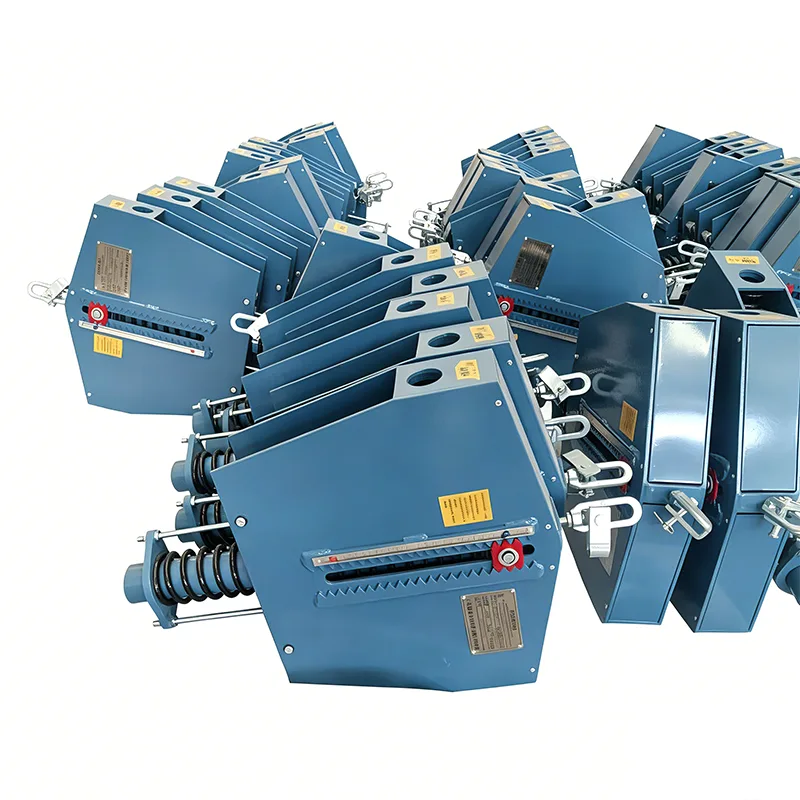

Dampfrohr-Konstantfederunterstützung

Dampfleitungen erzeugen während des Betriebs erhebliche thermische Verschiebungen und reagieren sehr empfindlich auf Lastschwankungen. Wenn die Temperatur der Rohrleitung von Umgebungstemperatur auf Betriebstemperatur ansteigt, kommt es zu einer vertikalen Verschiebung im Bereich von mehreren Zentimetern bis hin zu mehreren zehn Zentimetern. Wenn herkömmliche Stützvorrichtungen eingesetzt werden, schwankt die Last zusammen mit der Verschiebung drastisch, was zu einer Spannungskonzentration im Rohr, Schäden an Geräteanschlüssen und sogar Rohrbrüchen führen kann. Die Steam Pipe Constant Spring Support ist eine spezielle Stützeinheit, die zur Lösung solcher Probleme entwickelt wurde. Es liefert über den gesamten Verdrängungsweg eine nahezu konstante Stützkraft und sorgt so für einen sicheren und zuverlässigen Betrieb von Dampfleitungssystemen.

Funktionsprinzip und strukturelle Zusammensetzung

Die Steam Pipe Constant Spring Support basiert auf dem Prinzip des Momentenausgleichs und wandelt die elastische Kraft der Federn über einen Verbindungsmechanismus in eine gleichmäßige Stützkraft um. Wenn sich die Rohrleitung vertikal bewegt, wird die Federverformung durch das Gestängesystem kompensiert, um eine stabile Ausgangskraft aufrechtzuerhalten, wobei die Lastschwankungsrate innerhalb von 5 % kontrolliert wird.

Standardprodukte bestehen aus folgenden Kernkomponenten:

▶  Federbaugruppe: Hergestellt aus hochfestem legiertem Federstahl und mehreren Wärmebehandlungsprozessen unterzogen.

▶  Momentausgleichsmechanismus: Präzise gefertigte Verbindungs- und Nockenbaugruppe.

▶  Lastanpassungsgerät: Ermöglicht eine genaue Anpassung der Ausgangslast vor Ort.

▶  Verschiebungsanzeige: Zeigt deutlich die tatsächliche Verschiebung von Rohrleitungen an.

▶  Gehäuse und Verbindungsbaugruppen: Hergestellt aus hochwertigem Kohlenstoffstahl mit korrosionsbeständiger Oberflächenbehandlung.

Technische Produktspezifikationen

Technische Kernfunktionen

▶  Hervorragende Leistung bei konstanter Kraft: Lastschwankungsrate ≤ 5 % über den gesamten Hub, übertrifft die Anforderungen nationaler Normen.

▶  Großer Verdrängungsbereich: Die maximale Verdrängung erreicht bis zu 400 mm, perfekt geeignet für Hochtemperatur-Dampfleitungen mit großem Durchmesser.

▶  Umfassende Lastabdeckung: Eine komplette Reihe von Traglasten von 0,5 kN bis 500 kN ist verfügbar.

▶  Kompakte Struktur: Durch die optimierte räumliche Gestaltung ist das Gesamtvolumen 20 % kleiner als bei herkömmlichen Konstantfederstützen.

▶  Einfache Installation: Vor der Lieferung auf die angegebene Last voreingestellt, sodass für die Inbetriebnahme vor Ort nur eine einfache Befestigung erforderlich ist.

▶  Hohe Sicherheit und Zuverlässigkeit: Ausgestattet mit Überlastschutz und Wegbegrenzungsvorrichtungen, um versehentliche Schäden zu verhindern.

Leistungsvergleich mit variablen Federstützen

Technische Standardparameter

Typische Anwendungsszenarien

Die Dampfrohr-Konstantfederunterstützung wird hauptsächlich bei Dampfrohrsystemen mit großer thermischer Verschiebung und strengen Anforderungen an die Laststabilität eingesetzt:

▶  Ferndampfleitungen und Zwischenüberhitzungsdampfleitungen von Wärmekraftwerken

▶  Dampfrohrsysteme in der konventionellen Insel von Kernkraftwerken

▶  Hochtemperatur-Dampfübertragungsleitungen in Erdölraffinerien

▶  Dampfkraftleitungen in Eisen- und Stahlwerken

▶  Hochtemperatur-Warmwasser- und Dampf-Hauptleitungen für städtische Zentralheizung

▶  Dampfheizungsrohrsysteme in Chemieanlagen

Bei den oben genannten Anwendungen kann die variable Federunterstützung für Rohrleitungen die betrieblichen Anforderungen nicht mehr erfüllen, wenn die Rohrleitungsverschiebung 100 mm übersteigt oder eine strenge Kontrolle der Lastschwankungen erforderlich ist. In solchen Fällen sind konstante Federunterstützungen zwingend erforderlich, um die Anlagensicherheit zu gewährleisten.

Herstellung und Qualitätskontrolle

Yangzhou Tianshun Piping verfügt über 14 Jahre Berufserfahrung in der Herstellung von Konstantfederstützen und ist mit kompletten Produktionsanlagen und Präzisionsprüfgeräten ausgestattet. Wir haben ein strenges, umfassendes Qualitätskontrollsystem implementiert, um sicherzustellen, dass alle Produkte den internationalen Standards entsprechen:

1. Eingangskontrolle des Rohmaterials: Alle Stahlmaterialien werden von Originalmaterialzertifikaten begleitet und einer Spektralanalyse und Prüfung der mechanischen Eigenschaften unterzogen.

2.Präzisionsbearbeitung: Schlüsselkomponenten werden von CNC-Bearbeitungszentren bearbeitet, um eine hohe Maßgenauigkeit zu gewährleisten.

3. Federleistungstest: Jede Feder besteht 100.000-Zyklen-Ermüdungstests und eine Lastkalibrierung.

4.Gesamtleistungstest: Jede fertige Einheit wird vor der Auslieferung einem Vollhubtest mit konstanter Kraft unterzogen.

5. Überprüfung durch Dritte: Prüfberichte von SGS, BV, TÜV und anderen maßgeblichen Drittorganisationen sind auf Anfrage erhältlich.

Unser Qualitätsmanagementsystem ist nach ISO 9001:2015 zertifiziert und alle Produkte entsprechen internationalen Standards, einschließlich CE und API.

Auswahlrichtlinien und unterstützende Dienstleistungen

Rohrleitungsstützen müssen entsprechend der Rohrleitungsverschiebung und der Lastempfindlichkeit ausgewählt werden: Wählen Sie „Variable Federunterstützung für Rohrleitungen“, wenn die vertikale Rohrleitungsverschiebung weniger als 100 mm beträgt und das System nicht empfindlich auf Lastschwankungen reagiert. Wählen Sie „Konstante Federunterstützung“, wenn die Verschiebung 100 mm übersteigt oder die Rohrleitung sehr empfindlich auf Lastschwankungen reagiert.

Wir bieten eine umfassende Palette professioneller unterstützender Dienstleistungen:

▶  Kostenlose Rohrleitungsspannungsanalyse und Berechnung der Auswahl von Aufhängern und Stützen

▶  Entwurf und Herstellung von nicht standardmäßigen Konstantfederstützen

▶  Installationsanleitung und Inbetriebnahmeservice vor Ort

▶  12 Monate Garantie, mit kostenloser Reparatur oder Ersatz für defekte Produkte innerhalb der Garantiezeit

▶  Langfristige Ersatzteilversorgung und kontinuierlicher technischer Support
