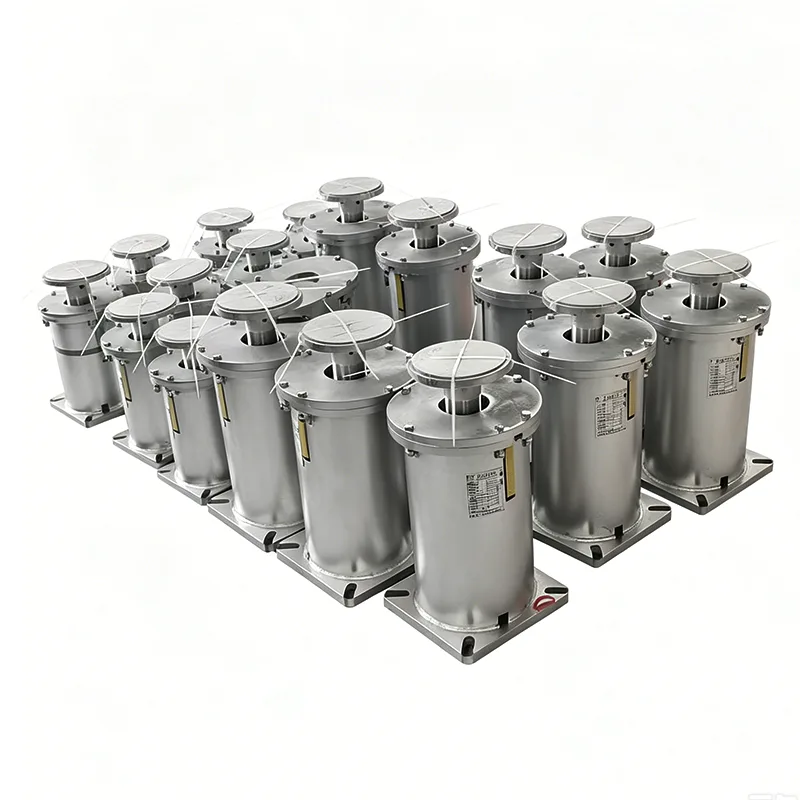

Einstellbare variable Federstützen für die thermische Bewegung von Rohrleitungen mit variablen Lasten

Nicht jedes Rohr benötigt eine konstante Stützkraft. Tatsächlich funktionieren die meisten Leitungen, mit denen wir zu tun haben – Prozessleitungen, Versorgungsverteiler, Kühlwasserleitungen – problemlos mit einer variablen Federunterstützung. BeiTianshun, wir liefern seit 14 Jahren variable Federeinheiten aus unserem Werk in Yangzhou und sie sind wahrscheinlich die häufigste Art von Federunterstützung, die wir versenden. Wenn Sie durch ein Kraftwerksrohrgestell oder eine Raffinerie gegangen sind, besteht die Möglichkeit, dass die Federdosen, die Sie am Stahl hängen oder auf T-Pfosten sitzen sahen, variable Federstützen waren.

Diese Abbildung zeigt die Last-Verschiebungs-Leistungskurve einer variablen Federhalterung/Aufhängung, einschließlich der wichtigsten Parameter für Last und Verschiebung, um die Traggenauigkeit und Betriebszuverlässigkeit des Produkts zu überprüfen.

Jede Einheit wird vor dem Versand einer Lastkalibrierung und Leistungsprüfung unterzogen. Die Einstelllastabweichung wird innerhalb von ±5 % kontrolliert und entspricht der internationalen Norm ANSI/MSS-SP-58-2018 sowie NB/T47039-2013.

Die Produkte erfüllen die technischen Anforderungen für Energie-, Petrochemie- und andere industrielle Rohrleitungssysteme. Gemäß MSS-SP-58-2018 darf die maximal zulässige Lastschwankung für variable Federeinheiten 25 % der Betriebs-Heißlast innerhalb des gesamten Arbeitswegs nicht überschreiten.

Technische Produktspezifikationen

Spezifikationstabelle für variable Federaufhänger	Beispiel
Aufhängertyp/-konfiguration	Typ A, B, C, D, E, F, G
Federgröße / Nr.	Nr. 0 - Nr. 22
Reisebereich	30mm, 60mm, 90mm, 120mm 180mm
Betriebslast	0,2 kN - 400 kN
Installierte Last (Kaltlast)	kN / kgf
Betriebslast (Heißlast)	kN / kgf
Bewegungsrichtung	Aufwärts / Abwärts
Variabilität (%)	≤ 25 % (Standard)
Oberflächenbehandlung	Feuerverzinkt/lackiert
Gehäusematerial	Kohlenstoffstahl (Q235/Q355)

Die Idee ist einfach: Wenn sich das Rohr aufgrund der Wärmeausdehnung nach oben oder unten bewegt, wird die Feder im Inneren komprimiert oder entspannt, und die Stützkraft ändert sich ein wenig. Das ist der „variable“ Teil. Die Kraftänderung ist vorhersehbar und bleibt innerhalb eines Bereichs, den Ihr Rohrspannungsingenieur bereits berücksichtigt hat. Wenn die zulässige Lastschwankung beispielsweise 15 % oder 20 % beträgt, besteht keine Notwendigkeit, zusätzliche Ausgaben für eine zu tätigenkonstante Federunterstützung. Sie erhalten die gleiche Funktion – vertikale Federwegdämpfung, Gewichtstragung – zu geringeren Kosten und mit einem einfacheren, kompakteren Design. Aus diesem Grund werden in den Projektspezifikationen häufig variable Federstützen als Standard aufgeführt und nur für kritische Verbindungspunkte ein konstanter Typ angegeben.

Variable Federstützen im Gesamtbild

Auf dem Pfeifenständer sitzt eine variable Federstütze selten von alleine. Meist geht das mit starren Rohrstützen und Rohrschuhen einher, die das Eigengewicht aufnehmen und das Rohr führen. Die variable Feder übernimmt die vertikale Bewegung. Wenn das gleiche Federelement in eine von oben verbundene Baugruppe eingebaut wird, die an einem Deckenstahl hängt, wird die gesamte Anordnung oft als Federaufhängung bezeichnet – es handelt sich immer noch um einen variablen Federmechanismus, der einfach verkehrt herum installiert wird. Und bei isolierten Kaltleitungen sieht man oft die Federstütze gepaart mit einer vorisolierten Rohrstütze an der Rohrkontaktstelle, damit die Isolierung nicht zerdrückt wird und das Kaltrohr nicht schwitzt.

Was ist in einer variablen Federstütze enthalten?

Wir halten unser Design einfach und robust. Hier ist ein Blick auf die typischen Baumaterialien, die wir verwenden:

Komponente	Material	Warum wir es verwenden
Schraubenfeder	60Si2MnA oder 50CrVA Federstahl	Lange Lebensdauer, voreingestellt und belastungsgeprüft
Wohnen (kann)	Q235B-Kohlenstoffstahl, blau RAL 5015 lackiert	Robust, schweißbar, witterungsbeständig
Federkappe / Lastflansch	Q235B oder 20# geschmiedeter Stahl	Überträgt die Rohrlast gleichmäßig auf die Feder
Reiseanzeige und Skala	Edelstahl oder eloxiertes Aluminium	Klare Ablesung, rostet nicht
Bodenanschluss (Gewindebuchse oder Flansch)	Kohlenstoffstahl A105	Standard-NPT oder Flansch auf Anfrage

Alle Federdrähte werden mit Werksprüfzertifikaten geliefert. Wir strahlen die Federn kugelgestrahlt ab und stellen sie vor dem Zusammenbau ein. Dadurch entfällt jegliche anfängliche Verformung und es wird sichergestellt, dass die Last-Durchbiegungs-Kurve mit den Konstruktionsdaten übereinstimmt.

Standards, nach denen wir arbeiten

ANSI/MSS SP-58 – regelt die Konstruktion und Herstellung von Rohrhalterungen

ASME B31.3 – Prozessrohrleitungen, auf die in EPCs häufig Bezug genommen wird

GB/T 17116 – Chinesischer Standard für Rohraufhängungen und -stützen

EN 10204 3.1 Materialzertifizierung als Standard für Exportaufträge

Unser Werk verfügt über ein Qualitätsmanagementsystem nach ISO 9001:2015. Jeder Schritt, vom eingehenden Stahl bis zur abschließenden Belastungsprüfung, wird dokumentiert.

Häufig gestellte Fragen

F1: Mit wie vielen Lastschwankungen muss ich rechnen?

Typischerweise zwischen 10 % und 25 % der Heißlast, abhängig von der Federsteifigkeit und dem Rohrweg. In Ihrem Rohrspannungsbericht erfahren Sie, wie hoch die zulässige Abweichung ist. Wenn der Bericht einen engen Grenzwert anzeigt – beispielsweise unter 5 % – würden Sie auf eine konstante Federunterstützung umsteigen. Für alles andere ist Variable in Ordnung.

F2: Welche Informationen benötigen Sie, um eine variable Federunterstützung auszuwählen oder ein Angebot zu machen?

Senden Sie uns die heiße Ladung, die kalte Ladung sowie den Betrag und die Richtung der vertikalen Bewegung (nach oben oder unten). Dabei hilft eine angezeichnete Rohrauflagezeichnung oder eine Spannungsisometrie. Wir wählen die richtige Federgröße und -serie aus und senden Ihnen vor Beginn der Fertigung ein Datenblatt mit allen berechneten Werten zu.

F3: Sind Ihre variablen Federstützen mit anderen Marken austauschbar?

Von der Funktion her ja. Wir können Lastbereiche und Gehäuseabmessungen an die gängigsten Industrieserien anpassen (Typ A, B, C, D, E, F, G gemäß MSS SP-58). Wenn Ihr Projekt bereits über die Teilenummern eines bestimmten Anbieters verfügt, geben Sie uns diese und wir werden einen Querverweis erstellen. Beachten Sie jedoch, dass es geringfügige Maßunterschiede geben kann – wir weisen darauf hin, bevor Sie eine Bestellung aufgeben.

F4: Was ist die typische Lieferzeit?

Standardlastbereichseinheiten: 20–25 Tage. Wenn Sie ein nicht standardmäßiges Gehäuse, eine Sonderfarbe oder eine Edelstahlverkleidung benötigen, rechnen Sie mit 30–40 Tagen. Wir verfügen über einen ausreichenden Vorrat an gängigen Federspulen und Dosenkomponenten, was die Abwicklung beschleunigt.

F5: Kann ich einen Prototyp oder ein Vorserienmuster erhalten?

Ja. Bei großen Projekten können wir ein oder zwei Mustereinheiten zur Genehmigung bauen, bevor wir mit der vollständigen Produktion beginnen. Die Musterkosten können oft auf die Hauptbestellung angerechnet werden.

Lasttests sind nicht optional

Jede variable Federunterstützung, die aus der Tür herauskommt, wird einer Belastungsprüfung unterzogen. Wir stellen die Feder auf die angegebene Kaltlast ein, lassen sie dann mehrmals den vollen Federweg durchlaufen und prüfen dabei die Last sowohl an der Kalt- als auch an der Warmposition. Die Wegskala ist kalibriert und verriegelt. Ein Prüfzeugnis mit einer Zusammenfassung der tatsächlichen Belastungswerte liegt den Versandpapieren bei. Auf Wunsch ist eine Inspektion durch Dritte durch SGS, Bureau Veritas oder TÜV möglich.

Anpassungen, die wir täglich vornehmen

Manche Kunden halten eine variable Federunterstützung für einen reinen Katalogartikel. Unserer Erfahrung nach weist vielleicht die Hälfte unserer Lieferungen eine individuelle Note auf:

Nicht standardmäßige Verfahrlängen (bei variablen Einheiten haben wir mehr als 200 mm erreicht)

Erweiterte oder reduzierte Gehäusehöhen für begrenzte Platzverhältnisse

Gehäuse und Hardware aus Edelstahl für Offshore- oder chemische Umgebungen

Sonderbeschichtungen: Offshore-Marinelacksysteme, Hochtemperatur-Aluminiumlack

Doppelfederkonstruktionen für schwere Lasten in einer kompakten Dose

Hebeösen, Wägezellen oder Positionsgeber eingebaut

Teilen Sie uns einfach mit, wie die Installation aussehen soll, und wir erarbeiten einen praxisgerechten Entwurf.

Notizen aus der realen Welt aus der Fabrikhalle

Hier sind ein paar Dinge, die wir beim Versand variabler Federstützen an Projekte auf der ganzen Welt gelernt haben:

Wenn Ihre Rohrverschiebung nach oben erfolgt, stellen Sie sicher, dass die Stütze die nach oben gerichtete Kältelast bewältigen kann, ohne dass sich die Feder lockert. Das prüfen wir im Rahmen unserer Auswahl.

Achten Sie bei Rohrgestellen im Außenbereich auf eine Feuerverzinkung oder eine gute Lackierung. In Innenräumen eignet sich die standardmäßige blaue Werksfarbe gut, aber nach ein paar Monsunen zeigt Kohlenstoffstahl Rost. Ein wenig mehr Beschichtung erspart Ihnen viele Reklamationen vor Ort.

Überprüfen Sie immer den Abstand um das Federgehäuse herum. Manchmal ist die Stützstelle zwischen zwei Strukturelementen eng und ein Standarddosendurchmesser passt nicht hinein. Geben Sie uns frühzeitig Bescheid und wir passen das Design an.

Warum sollten Sie Ihre variablen Federstützen von Tianshun beziehen?

Wir sind kein Mittelsmann. Wir entwerfen, fertigen, testen und versenden in unserer eigenen Fabrik in Yangzhou, Jiangsu. Das heißt, wenn Sie mit unseren Ingenieuren sprechen, sprechen Sie mit den Leuten, die das Produkt tatsächlich bauen. Unsere variablen Federstützen wurden in GuD-Kraftwerken, Raffinerie-Rohrgestellen, LNG-Regasifizierungsterminals, chemischen Prozessanlagen und Stahlwerken installiert. Mehr als 70 % unserer Aufträge sind Wiederholungsaufträge – nicht weil wir die günstigsten sind, sondern weil unsere Supportleistungen pünktlich ankommen, mit den Datenblättern übereinstimmen und bei der Inbetriebnahme keine Probleme bereiten.

Wenn Ihr Projektzeitplan knapp ist, können wir fertige Federn auf Lager halten und diese schnell entsprechend Ihren Lasteinstellungen montieren. Für große Großaufträge bieten wir wettbewerbsfähige Direktpreise ab Werk an und arbeiten mit Ihnen an einem Lieferplan, der auf Ihre Bausequenz abgestimmt ist.

Senden Sie uns Ihre Rohrhalterungszeichnungen, Lastdaten oder einfach eine kurze Beschreibung Ihrer Anforderungen. Wir unterbreiten Ihnen in der Regel innerhalb von 24 Stunden ein angemessenes Angebot – einschließlich Fabrikpreis und Lieferzeit. Und wenn Sie die Fabrik besichtigen und sehen möchten, wie wir diese herstellen, sind Sie herzlich willkommen.
