Dampfleitungen unterliegen während der Anlauf- und Abschaltphase drastischen Temperaturunterschieden, und Hochtemperaturmedien führen zu erheblichen thermischen Dehnungsverschiebungen. Eigengewicht der Rohrleitung, Mediengewicht und schwankende Lasten wirken gleichzeitig. Gewöhnlichen variablen Federstützen mangelt es an ausreichender Drucktragfähigkeit und Hitzebeständigkeit; Längerer Betrieb führt leicht zu Federentspannung, Lastabweichung und Gehäuseverformung, was zu einem Bruch der Rohrleitungsverbindung und einer Reduzierung oder Abschaltung der Gerätelast führen kann.

Die variable Federhalterung für Dampfrohre wurde speziell für den Dampfbetrieb entwickelt und erfüllt die Anforderungen an einen langfristigen kontinuierlichen Betrieb von Dampfleitungen in Wärmekraft-, Fernwärme- und petrochemischen Anlagen. Seit unserem Produktionsstart im Jahr 2012 haben wir über 400 Stützensätze für große Dampfprojekte geliefert, wobei die längste Lebensdauer vor Ort 13 Jahre betrug.

Technische Produktspezifikationen

Struktureller Aufbau und Funktionsprinzip

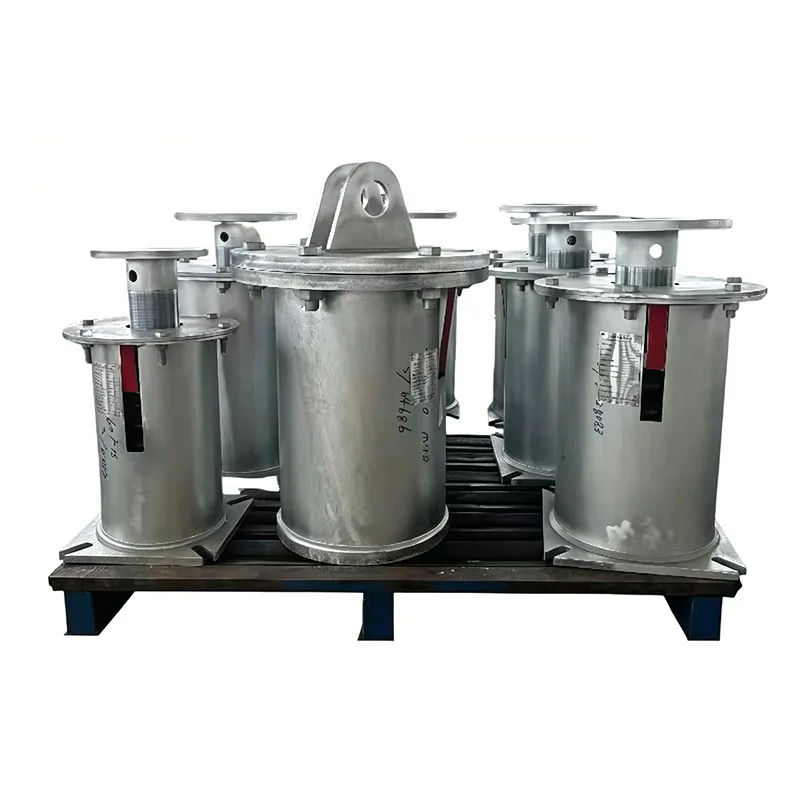

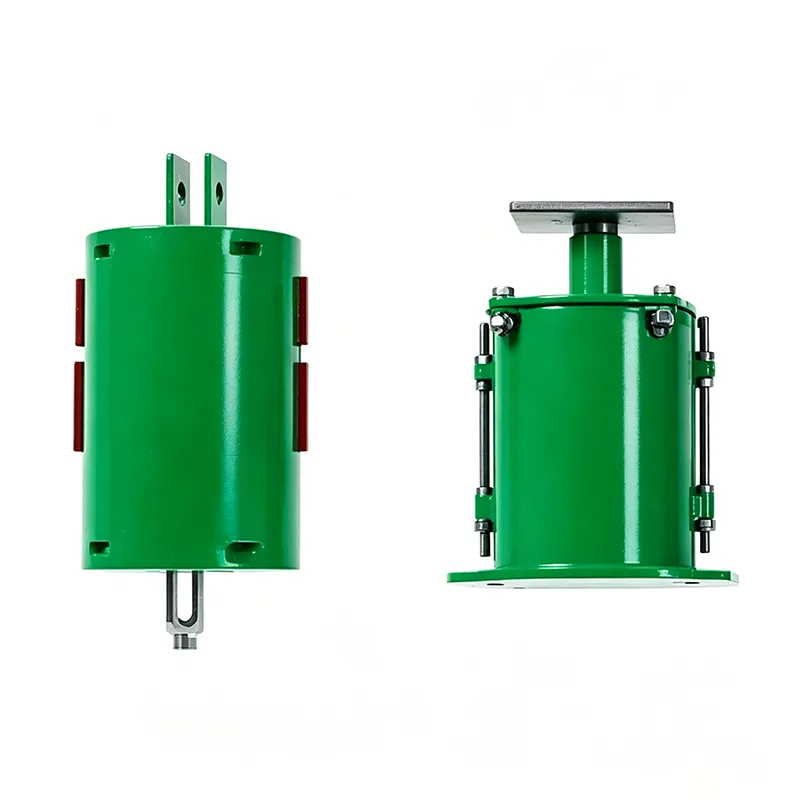

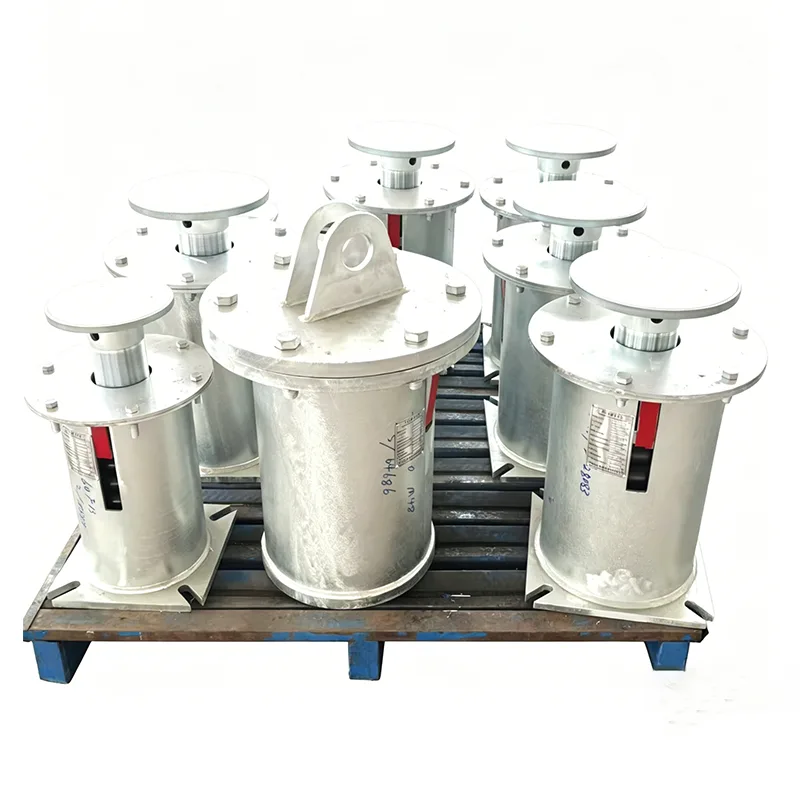

Variable Federstützen für Dampfrohre sind in zwei Bauarten erhältlich: oben hängend und unten gestützt. Sie kompensieren die thermische Verschiebung der vertikalen Rohrleitung durch elastische Federverformung und sorgen für eine stabil kontrollierte Lastschwankung innerhalb des Durchbiegungsbereichs.

Alle Komponenten sind aus Materialien gefertigt, die für Hochtemperaturbedingungen geeignet sind:

1.Druckfedern aus Hochtemperaturlegierung

2.Verdickte drucktragende Gehäuse

3. Hitzebeständige Einstellschraubenstangen

4.Verdrängungsskalenplatten aus Metall

5. Hochfeste geschmiedete Hebeösen und -füße

6. Doppelte Anti-Lockerungs-Verriegelungsbaugruppen

Die Installationslast ist werkseitig vorkalibriert. Da sich Rohrleitungen bei steigender Temperatur ausdehnen, dehnen sich die Federn synchron aus und ziehen sich zusammen, wodurch die Belastungen der Rohrleitungen gleichmäßig aufrechterhalten werden und die Belastung der Schweißnähte und Gerätedüsen verringert wird.

Abgestufte Material-Matching-Tabelle

Drei Materialkonfigurationen werden nach Dampftemperatur klassifiziert, um den tatsächlichen Betriebsbedingungen der variablen Federstützen für Dampfrohre zu entsprechen:

Alle Rohstoffe werden mit Original-MTC-Zertifikaten qualifizierter Stahlwerke geliefert. Jede Stahlcharge wird drei Nachprüfungen unterzogen: Spektroskopie, Zugprüfung und Schlagprüfung. Die vollständige Rückverfolgbarkeit der Dokumentation wird gewährleistet, um die EEAT-Prüfungsanforderungen zu erfüllen.

Vollständige Spezifikationstabelle der Serie

Typische Anwendungsszenarien

Variable Federstützen für Dampfrohre werden hauptsächlich in Hauptdampfleitungen eingesetzt:

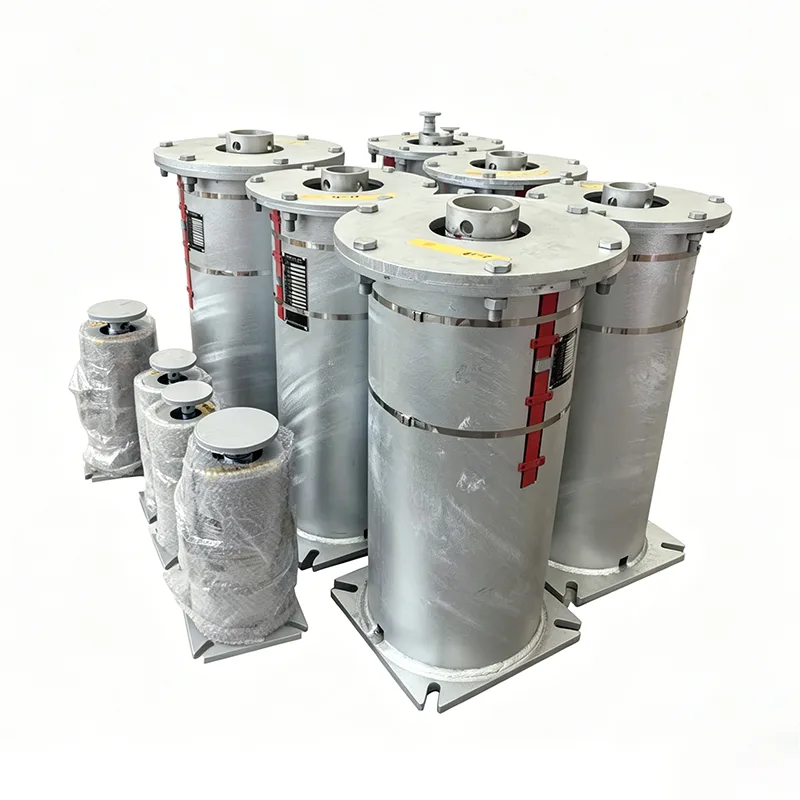

▶  Hauptdampf-, Zwischenüberhitzungsdampf- und Speisewasserleitungen in kohle- und gasbefeuerten Wärmekraftwerken

▶  Hochtemperatur-Dampfübertragungsleitungen für Öfen und Crackanlagen in Raffinerien

▶  Primäre Hochtemperatur-Dampfnetze für große städtische Fernwärme

▶  Dampferzeugungsleitungen in Biomasse- und Müllheizkraftwerken

▶  Wärmetauschstationen und Dampfverteiler in Chemieparks

Es liegen Aufzeichnungen über Massenlieferungen für nationale und internationale Benchmark-Projekte vor. Wir können frühere Projektverträge, Fotos der Fertigstellung vor Ort und Dokumente zur Eigentümerabnahme bereitstellen, um die maßgebliche EEAT-Verifizierung zu stärken.

Standardisierter Produktions- und Qualitätskontroll-Workflow

Jede variable Federhalterung für Dampfrohre durchläuft sechs Qualitätsprüfungsschritte im geschlossenen Regelkreis, ohne dass Verfahren übersprungen werden:

1.Physikalische und chemische Nachprüfung der Rohstoffe; vollständige Chargenablehnung für nicht konforme Bestände

2.CNC-Federwicklung + mehrstufige Hochtemperaturstabilisierungswärmebehandlung

3. Gehäuseschweißungen durch zertifizierte Schweißer; 100 % Eindringprüfung an kritischen Schweißnähten

4. Volllastkompressionskalibrierung für jede fertige Einheit

5. Schichtdicken- und Haftungsprüfung für Hochtemperatur-Lacksysteme

6. Endkontrolle des Aussehens, der Abmessungen und der Kennzeichnung vor dem Verpacken; Komplettes Lieferdokumentenpaket mitgeliefert (Materialzeugnisse, Prüfberichte, Konformitätsbescheinigungen)

Das Werk verfügt über die ISO 9001-Zertifizierung für Qualitätssicherungssysteme und die CE-Zertifizierung für Druckgeräte. Qualifikationsdokumente stehen zur öffentlichen Überprüfung zur Verfügung.

Vollständiger After-Sales-Support

▶  Kostenlose Berechnung der Rohrleitungsspannung zur genauen Anpassung an das entsprechende Modell der variablen Federunterstützung für Dampfrohre

▶  Kundenspezifische Fertigung für nicht standardmäßige Abmessungen und besondere Hochtemperaturbedingungen

▶  Vor Ort ist ein Techniker anwesend, der das Heben, die Inbetriebnahme der Last und das Entfernen der Sicherungslasche anleitet

▶  12 Monate vollständige Gerätegarantie; Kostenloser Ersatz bei Lastanomalien oder Komponentendefekten im Rahmen der Garantie

▶  Langfristiger Ersatzteilbestand und technischer Online-Support rund um die Uhr

Ergänzende FAQ

F: Kann diese Unterstützung langfristig für Heißdampfleitungen eingesetzt werden?

A: Wählen Sie die Variante mit variabler Federunterstützung für Dampfrohre mit Federn aus Cr-V-Legierung und Gehäusen aus mit Edelstahl verkleideten Platten. Tests bestätigen, dass es bei Dauerbetrieb bei 550 °C zu keinerlei Leistungseinbußen kommt, und das Produkt hat sich über einen langen Zeitraum in mehreren 1.000-MW-Stromerzeugungseinheiten bewährt.

F: Welche Abnahmedokumente werden mit jedem Set geliefert?

A: Jeder Einheitensatz enthält Prüfzertifikate für Rohmaterialmühlen, Prüfblätter für Federbelastungen, Schweißprüfberichte und Produktkonformitätszertifikate. Eine Nachprüfung durch Drittorganisationen wird unterstützt.

F: Kann dieses Produkt bei bestehenden Rohrleitungsnachrüstungen direkt Federstützen alten Stils ersetzen?

A: Die Abmessungen folgen einheitlichen nationalen Standardspezifikationen. Montagehebepunkte und Schraubenstangengrößen sind austauschbar. Nach Überprüfung der Last- und Durchbiegungsparameter ist ein direkter Austausch möglich, ohne dass umfangreiche Änderungen am Fundament erforderlich sind.
