Hochleistungs-Federstützen für die Wärmeausdehnung und Lastaufnahme industrieller Rohrleitungen

Wir haben Federstützen hergestellt beiTianshunschon seit 14 Jahren. Sie sind nicht der auffälligste Teil eines Rohrleitungssystems, aber wenn ein Wärmekraftwerk anläuft oder eine LNG-Leitung abkühlt, sind es die Komponenten, die still und leise die schwere Arbeit erledigen. Über 70 % unserer Bestellungen kommen von Stammkunden – EPCs, Ingenieurbüros und Anlagenbesitzern, die den Rest ausprobiert haben und bei uns bleiben. Unsere Federstützen sind in über 45 Ländern im Einsatz, von Raffinerien im Nahen Osten bis hin zu Chemiefabriken in Südostasien.

Wenn Sie Federstützen spezifizieren, müssen Sie sich zunächst zwischen zwei Typen entscheiden. Wenn die Rohrbewegung moderat ist und eine gewisse Lastschwankung akzeptabel ist, dannvariable FederstützenMachen Sie die Arbeit gut und halten Sie die Kosten niedrig. Wenn die angeschlossenen Geräte – wie eine Dampfturbine oder eine Kompressordüse – große Lastwechsel nicht vertragen, ist ein Bedarf erforderlichkonstante Federstützen. Sie behalten über den gesamten Verfahrbereich eine nahezu gleichmäßige Stützkraft bei. Unsere Ingenieure helfen Ihnen bei der Auswahl des richtigen Typs auf der Grundlage Ihrer Belastungsanalysedaten und nicht auf Grundlage von Vermutungen.

Wie Federn die Arbeit in einem echten Rohrleitungssystem unterstützen

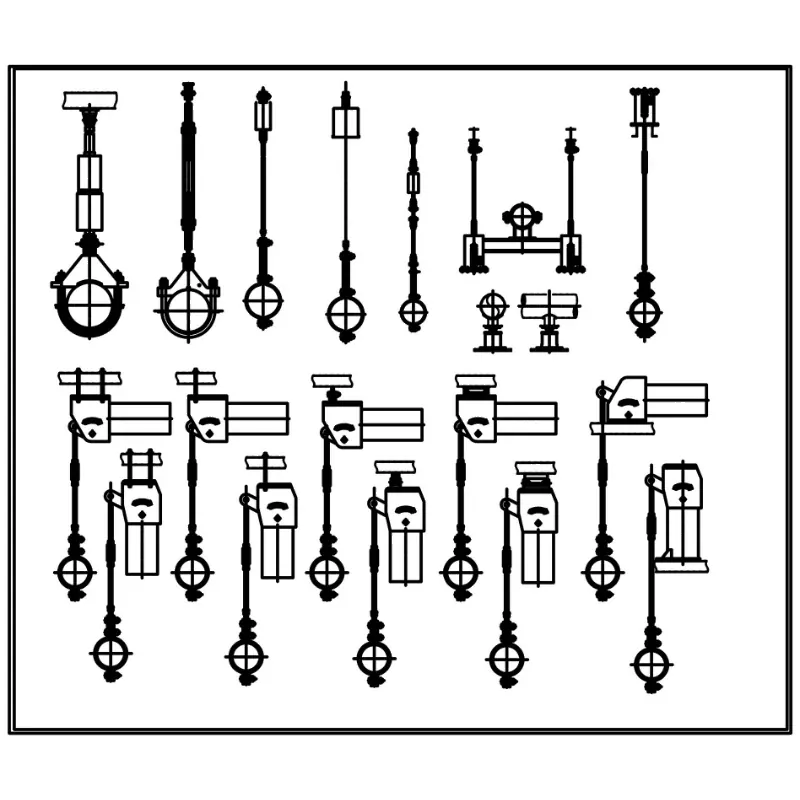

Federstützen funktionieren nicht isoliert. Sie sind fast immer Teil einer größeren Unterstützungsvereinbarung. Ein typischer Aufbau umfasst starre Rohrstützen oder Rohrschuhe zur Aufnahme des Gewichts, während die Federeinheit die vertikale thermische Bewegung übernimmt. Wenn Sie eine Kaltleitung stützen müssen, kombinieren wir die Federanordnung häufig mit vorisolierten Rohrhalterungen, um Kondensation und Eisbildung am Stützpunkt zu verhindern. Viele Kunden nennen diese auch anders: Federaufhänger – vor allem, wenn es sich bei dem Gerät um eine oben montierte Aufhängung handelt. Gleiche Produktfamilie, nur ein anderer Montagestil.

Materialien, die wir verwenden

Bei den Rohstoffen machen wir keine Abstriche. Jede Charge wird mit Werkszertifikaten geliefert, und wir teilen Ihrem Inspektionsteam gerne die vollständige Rückverfolgbarkeit mit.

Alle Materialien stammen von zugelassenen chinesischen Stahlwerken. Wenn Ihr Projekt eine bestimmte Güte erfordert, z. B. Duplex-Edelstahl oder Hochtemperaturlegierungen, teilen Sie uns dies einfach mit.

Standards, denen wir folgen

Wir fertigen standardmäßig nach folgenden Standards und können auf Anfrage auch andere anpassen:

ASME B31.3 – Prozessrohrleitungen

ANSI/MSS SP-58 – Rohrhalterungen und Aufhänger

GB/T 17116 – Chinesischer Standard für Rohrhalterungen

Auch nach DIN, JIS oder Ihrer projektspezifischen Spezifikation erhältlich

Unser Werk ist nach ISO 9001:2015 zertifiziert und wir erstellen für jede Lieferung eine vollständige Materialzertifizierung nach EN 10204 3.1.

Häufige Fragen unserer Kunden

F1: Variabel oder konstant – wie entscheide ich?

Wenn Ihre Rohrverschiebung nicht groß ist und eine Lastschwankung von beispielsweise 10–25 % in Ordnung ist, funktioniert eine variable Federunterstützung gut und kostet weniger. Wenn die angeschlossene Ausrüstung eine streng zulässige Düsenlast hat (typisch für Turbineneinlässe, Kompressoranschlüsse oder Reaktorleitungen), verwenden Sie eine konstante Federunterstützung. Senden Sie uns Ihre Spannungsisometrien oder Verschiebungsdaten und wir empfehlen Ihnen das richtige Modell – kostenlos.

F2: Welche Tragfähigkeiten und Verfahrbereiche können Sie liefern?

Bei den variablen Federstützen reicht unser Standardsortiment von einigen Hundert Kilogramm bis über 20 Tonnen pro Einheit. Konstantfederstützen können bei dickwandigen Leitungen weit über 30 Tonnen betragen. Verfahrweg: typischerweise 0–150 mm für variable Einheiten und bis zu 300 mm oder mehr für konstante Typen. Individuelle Reichweiten und Lasteinstellungen sind für uns selbstverständlich.

F3: Wie lange dauert die Lieferung?

Lagerbestand und Halbzeuge: 20–25 Tage. Vollständig individuelle Bestellungen: 30–40 Tage. Wenn Ihr Projekt einen engen Zeitplan hat, sprechen Sie frühzeitig mit unserem Vertriebsteam – wir können Produktionsslots oft neu anordnen, um kritische Fristen einzuhalten.

F4: Wie verpacken Sie diese für den Export?

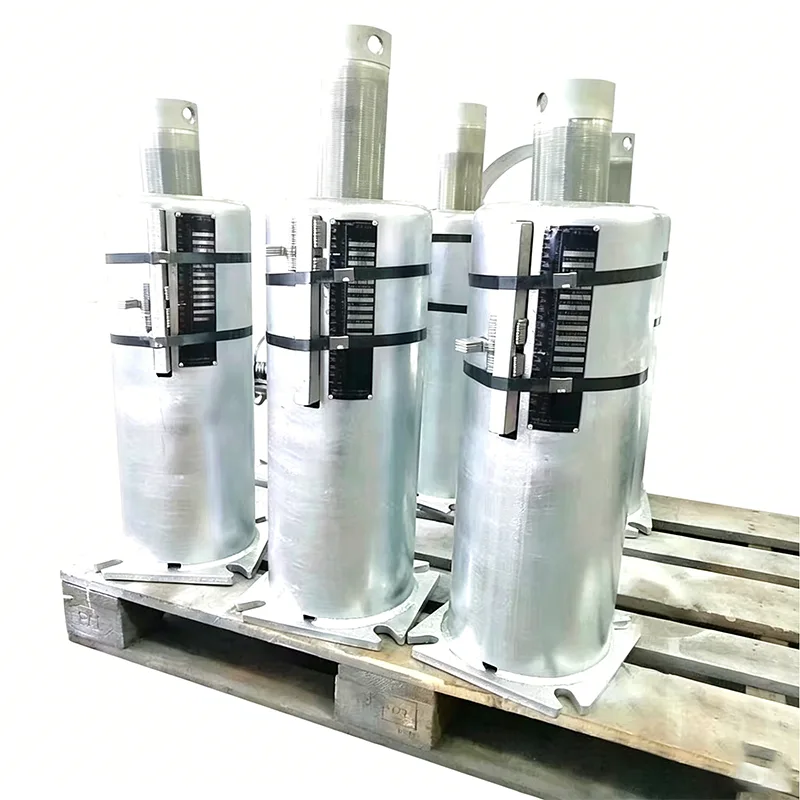

Kleinere Einheiten kommen in begaste Holzkisten. Größere Baugruppen werden auf Stahlpaletten oder geschweißten Rahmen mit wasserdichter Ummantelung verschraubt. Wir versenden regelmäßig zu Häfen im Nahen Osten, Südostasien, Europa und Südamerika. In den letzten drei Jahren hatten wir keinen einzigen Transportschadensanspruch.

F5: Können Sie uns Projektreferenzen zeigen?

Ja. Wir haben Federstützen und komplette Rohraufhängungspakete für GuD-Kraftwerke im Nahen Osten, Nickelverarbeitungsanlagen in Indonesien, Chemiefabriken in Brasilien und konventionelle Inselrohrleitungen in chinesischen Nuklearprojekten geliefert. Kontaktieren Sie uns für eine Referenzliste, die zu Ihrer Branche passt.

Testen vor dem Versand

Jede Federstütze, die unser Werk in Yangzhou verlässt, durchläuft folgende Prüfungen:

Sicht- und Maßkontrolle

Probenahme der federfreien Höhe und Steifigkeit

Vorkomprimierungs- und Wiederherstellungstest unter Volllast

Kalibrierung der Reisewaage

Überprüfung der Last-Verschiebungs-Kurve

Wir legen dem Versandumschlag einen Prüfbericht und Materialzertifikate bei. Eine Zeugeninspektion durch Dritte durch SGS, BV oder TÜV ist möglich, wenn Ihr Vertrag dies erfordert.

Individualisierung ist hier die Norm

Ungefähr die Hälfte unserer Bestellungen beginnt mit einer Kundenzeichnung oder einer Reihe von Konstruktionsbedingungen und nicht mit einer Standardteilenummer. Um ein Angebot zu erhalten, müssen Sie uns nur Folgendes mitteilen:

Montageart: oberer Aufhänger oder Basisträger

Heiße Ladung und kalte Ladung

Erwartete Rohrbewegung (nach oben oder unten)

Anschlussdetails oder eigene Zeichnung

Menge

Wir kümmern uns um den Rest – spezielle Beschichtungen, rostfreie Hardware, Hochtemperatur-Federmaterial, nicht standardmäßige Gehäusegrößen, alles.

So wie wir es sehen

Federstützen sind kein Hexenwerk, aber sie müssen richtig gemacht werden. Eine gut gebaute Federeinheit hält 15 oder 20 Jahre lang ruhig. Eine schlechte Schweißnaht zeigt sich innerhalb weniger Monate als gerissene Schweißnaht oder als durchhängende Linie. Bei Tianshun bauen wir diese so, als würden wir sie in unser eigenes Werk einbauen. Das bedeutet, dass es keine Materialkürzungen gibt, keine Tests ausgelassen werden müssen und keine Überraschungen in letzter Minute bei der Lieferung auf Sie zukommen.

Wenn Ihr nächstes Projekt Federstützen, Federhänger, Konstantfederstützen oder vorisolierte Rohrschuhe erfordert, senden Sie uns Ihre Anforderungen. Wir machen Ihnen einen fairen Fabrikpreis und einen technischen Vorschlag, der tatsächlich Sinn macht. Gerne können Sie auch unser Werk in Yangzhou besuchen – lassen Sie uns einfach wissen, wann.
