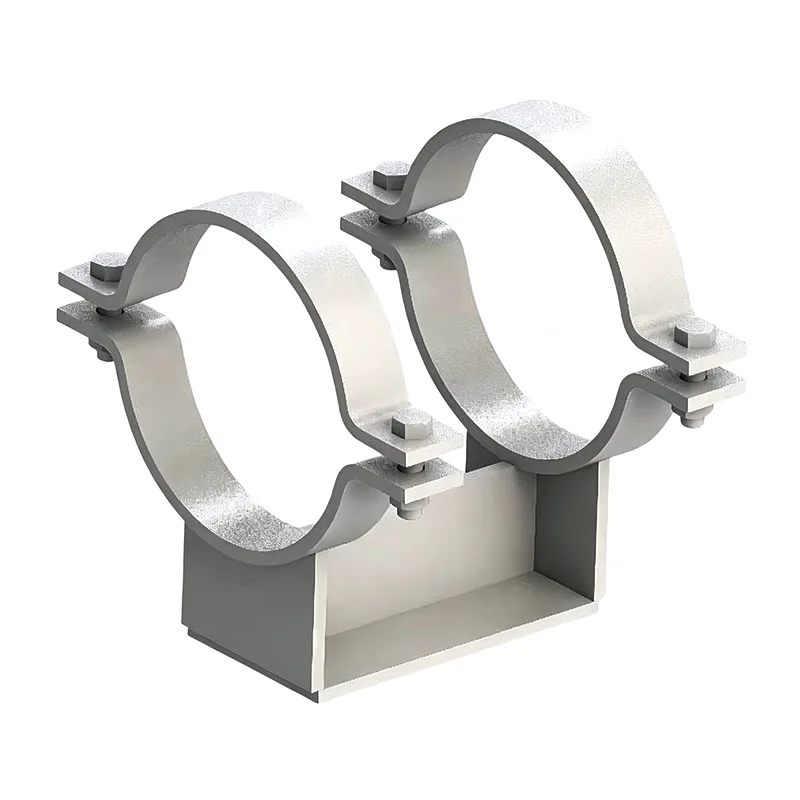

Verschleißfeste Rohrschuhstützen zur Lastunterstützung und Gleitverschiebung von Rohrleitungen

Ein Rohrschuh gehört zu den Bauteilen, die niemandem auffallen, solange er nicht da ist. Es ist an der Unterseite eines Rohrs angeschweißt, verteilt die Last auf einen Strukturträger oder T-Pfosten und stellt häufig die Gleitfläche bereit, die eine axiale Bewegung des Rohrs während thermischer Zyklen ermöglicht. BeiTianshunWir fertigen jedes Jahr Tausende von Rohrschuhen – für Prozessleitungen, Dampfverteiler, kryogene Rohrleitungen und alles dazwischen. Nach 14 Jahren im Geschäft haben wir gelernt, dass ein gut konstruierter Rohrschuh mehr kann, als nur Gewicht zu halten: Er schützt die Rohrbeschichtung, wahrt die Isolationskontinuität und verhindert, dass Punktlasten die Rohrwand beschädigen.

Rohrschuhstützen sind Teil des GesamtumfangsRohrstützenFamilie, aber sie sind deutlich genug, um ihre eigene Designaufmerksamkeit zu rechtfertigen. Während eine einfache Klemme oder Aufhängestange das vertikale Eigengewicht übernimmt, übernimmt ein Rohrschuh die Kontaktschnittstelle. Diese Schnittstelle wird schnell kompliziert – hohe Reibung kann zu Spannungen im Rohr führen, eine unzureichende Höhe kann die Isolierung beschädigen und das falsche Material kann zu galvanischer Korrosion führen. Wir liefern regelmäßig Rohrschuhe, die im Tandem funktionierenFederbügeloben oder mit vorisolierten Rohrhalterungen an Kaltleitungen, wo thermische Isolierung von entscheidender Bedeutung ist.

Für Gleitanwendungen mit hoher Belastung können wir auch gebundenes PTFE auf einer Trägerplatte aus Edelstahl anbieten. Der Reibungskoeffizient liegt für geschmiertes PTFE typischerweise zwischen 0,05 und 0,10. Dies ist der Wert, den die meisten Rohrspannungsingenieure in ihrer Flexibilitätsanalyse verwenden.

Standards, denen wir folgen

Rohrschuhe werden nach den gleichen Rohrhalterungsstandards hergestellt, die wir für unser gesamtes Produktsortiment anwenden:

ANSI/MSS SP-58 – Materialien und Design von Rohrhalterungen

ASME B31.3 / B31.1 – Prozess- und Energierohrleitungen

EN 1090 – Baustahlherstellung (für CE-gekennzeichnete Projekte)

GB/T 17116 – Chinesischer Standard für Rohrhalterungen

Unser Fabrikqualitätssystem ist nach ISO 9001:2015 zertifiziert und wir können für jede Schuhcharge eine vollständige Materialzertifizierung nach EN 10204 3.1 liefern.

Häufig gestellte Fragen

F1: Welche Höhe sollte mein Rohrschuh haben?

Die Schuhhöhe ergibt sich aus der Dämmstärke zuzüglich eines Abstandes von 10–25 mm. Beispielsweise würde ein Rohr mit 100 mm Mineralwollisolierung typischerweise eine Schuhhöhe von 120–125 mm benötigen, um die Isolierung vom Stützstahl fernzuhalten. Wir berechnen dies anhand Ihrer Rohrleitungsspezifikation, wenn Sie uns die Rohrgröße und den Isolierungsplan mitteilen.

F2: Wann benötige ich eine PTFE-Gleitplatte am Schuh und wann kann ich einfach eine Basis aus Kohlenstoffstahl anschweißen?

Wenn erwartet wird, dass sich das Rohr bei thermischer Ausdehnung axial bewegt, verringert eine PTFE- oder polierte Edelstahl-Gleitfläche die Reibung und die daraus resultierenden Reaktionsbelastungen an den Gerätedüsen. Fest- oder Ankerpunkte benötigen keine Gleitplatte. In Ihrem Rohrspannungsbericht erfahren Sie, welche Stützen verschiebbar und welche fest sind.

F3: Können Sie vorisolierte Rohrschuhe für den Tieftemperaturbetrieb liefern?

Ja. Wir fertigen Schuhe mit einem in den Stahlsattel eingeklebten Hartschaum- oder Schaumglas-Isolierblock. Die Grundplatte reicht bis unter die Isolierung und die gesamte Baugruppe ist so konzipiert, dass Kälteübertragung und Kondensation verhindert werden. Diese werden üblicherweise für LNG-, Ethylen- und Kaltwasserleitungen spezifiziert.

F4: Wie lange ist Ihre Lieferzeit für kundenspezifische Rohrschuhe?

Einfache Kohlenstoffstahlschuhe ohne PTFE: 12–18 Tage. Schuhe mit geklebten PTFE-Pads oder Edelstahlbeschlägen: 20–25 Tage. Schuhe mit großem Durchmesser für 24"-Rohre oder größere Rohre können etwas länger dauern. Den genauen Zeitplan bestätigen wir Ihnen mit Ihrem Angebot.

F5: Benötigen Sie Zeichnungen oder können Sie den Schuh anhand grundlegender Daten entwerfen?

Beide funktionieren. Wenn Sie eine Standard-Schuhzeichnung haben, fertigen wir genau danach. Wenn Sie nur Rohrgröße, Isolationsdicke und Last kennen, können wir Ihnen einen Entwurf zur Genehmigung vorschlagen – für Standardkonfigurationen fällt keine Ingenieurgebühr an.

Qualitätskontrolle an jedem Schuh

Auch wenn ein Rohrschuh einfach aussieht, führen wir einen konsistenten QC-Prozess durch:

Materialprüfung anhand von Schmelznummern und Werkszertifikaten

Maßüberprüfung des Sattelradius, um den korrekten Sitz am Rohraußendurchmesser sicherzustellen

Sichtprüfung der Schweißnaht, bei Bedarf mit PT oder MT verfügbar

Überprüfung der Bindungsintegrität an PTFE-Pads (Klopftest und visuell)

Abschließende Maßkontrolle – Höhe, Ebenheit der Grundplatte, Abstand der Schraubenlöcher

Beschichtungsinspektion

Jeder Schuh oder jede Schuhcharge ist mit einer eindeutigen Nummer gekennzeichnet, die auf Ihre Supportliste verweist. Sie können durch das Paket gehen und jedes Teil der Isometrie zuordnen, ohne eine Zeichnung öffnen zu müssen.

Anpassungsoptionen, die wir häufig nutzen

Standard-Rohrschuhe sind für uns ein Ausgangspunkt. Wir modifizieren sie regelmäßig für bestimmte Aufgaben:

Verlängerte Grundplatten für Breitflanschträger

Winkelschuhe für schräge Rohrgestelle

Split-Shell-Schuhe zum nachträglichen Einbau in bestehende Leitungen ohne Zuschneiden

Hochtemperaturlegierungssättel (z. B. P11, P22) für Ofen- und Reformerrohrleitungen

Doppelgleitplatten mit seitlichen Anschlägen für geführte Gleitschuhe

Feuerbeständige Schuhkonstruktionen mit intumeszierender Beschichtung oder Mineralwolleeinlagen

Je mehr Informationen Sie uns über die Installation geben, desto besser können wir den Schuh anpassen, um spätere Änderungen am Standort zu verhindern.

Dinge, die wir aus der Praxis gelernt haben

Berücksichtigen Sie bei Hochtemperaturleitungen immer die Rohrausdehnung, wenn Sie die Schuhschweißnaht lokalisieren. Ein beim Kalteinbau an der falschen Stelle angeschweißter Schuh kann bei Erwärmung der Leitung vom tragenden Stahl abrutschen.

PTFE-Pads müssen beim Sandstrahlen und Lackieren vor Ort geschützt werden. Normalerweise maskieren wir sie, aber eine Erinnerung an das Baustellenteam kann nie schaden.

Wenn der Schuh auf einer verzinkten Struktur steht, ist eine Kontaktfläche aus Edelstahl oder PTFE vorzuziehen, um Zinkversprödung und ungleichmäßige Korrosion zu vermeiden.

Bei großen, dickwandigen Rohren verteilt ein Vollsattelschuh die Last besser als ein Flachstahlschuh und verringert das Risiko einer lokalen Überbeanspruchung der Rohrwand. Wir können eine schnelle Berechnung durchführen, wenn Sie den Rohrplan und die Last teilen.

Warum Tianshun für Pfeifenschuhe?

Rohrschuhe sind die stillen Arbeitspferde eines Rohrleitungssystems und wir behandeln sie mit dem Respekt, den sie verdienen. Jeder Schuh, den wir versenden, wird im eigenen Haus aus unserem eigenen Bestand an Stahlplatten, Rohren und Strukturabschnitten hergestellt. Das bedeutet, dass wir die Qualität vom Rohmaterial bis zur endgültigen Farbe kontrollieren. Das bedeutet auch, dass wir schnell reagieren können, wenn ein Projekt in letzter Minute 50 zusätzliche Schuhe hinzufügt.

Wir haben Rohrschuhe für Methanolanlagen, schwimmende LNG-Anlagen, Fernwärmenetze und saubere pharmazeutische Versorgungsleitungen geliefert. Mehr als 70 % unseres Geschäfts erwirtschaften wir durch Nachbestellungen, da unsere Schuhe ins Rohr passen, gleiten, wenn sie sollen, und im ersten Jahr nicht durchrosten.

Wenn Ihr Projekt Rohrschuhe, vorisolierte Rohrhalterungen oder ein komplettes Paket an Federstützen und Aufhängern benötigt, senden Sie uns Ihren Unterstützungsplan oder Standardzeichnungen. Wir unterbreiten Ihnen direkt ab Werk ein Angebot, wettbewerbsfähige Preise und einen Lieferterminplan, den Sie einplanen können. Ein Besuch in unserer Fabrik in Yangzhou ist jederzeit willkommen – Sie werden genau sehen, wie wir jeden Schuh schneiden, schweißen und fertigstellen, bevor er ihn verlässt.
