Präzisionsaufhängung mit konstanter Feder für Rohrleitungen mit großem Hubraum und gleichmäßiger Lastabgabe

Konstantfederaufhänger, auch Konstantlast-Federstützen oder Konstantkraftstützen genannt, liefern eine nahezu gleichmäßige Stützkraft über den gesamten Bewegungsbereich des Rohrs. Diese Einheiten wurden speziell für Rohrleitungssysteme entwickelt, die einer erheblichen vertikalen thermischen Verschiebung unterliegen und bei denen variable Federstützen zu übermäßigen Lastschwankungen führen und unerwünschte Spannungen auf angeschlossene Geräte und Rohrleitungen übertragen würden.

BeiYangzhou Tianshun Pipeline-TechnologieWir fertigen Konstantfederhänger mit einem bewährten Kurbel-Pleuel-Mechanismus gepaart mit hochwertigen Druckfedern. Diese Konstruktion gleicht das Federmoment gegen das Lastmoment um die Hauptachse über den gesamten Hub aus und hält die Lastabweichung standardmäßig innerhalb von ±5 % – und ±3 % für hochpräzise Konfigurationen. Jede Baugruppe ist in einem Schutzgehäuse untergebracht, das interne Komponenten vor Bauschutt und Umweltschadstoffen schützt und so das Wartungsrisiko über die Lebensdauer des Trägers verringert.

Technische Spezifikationen und Serien

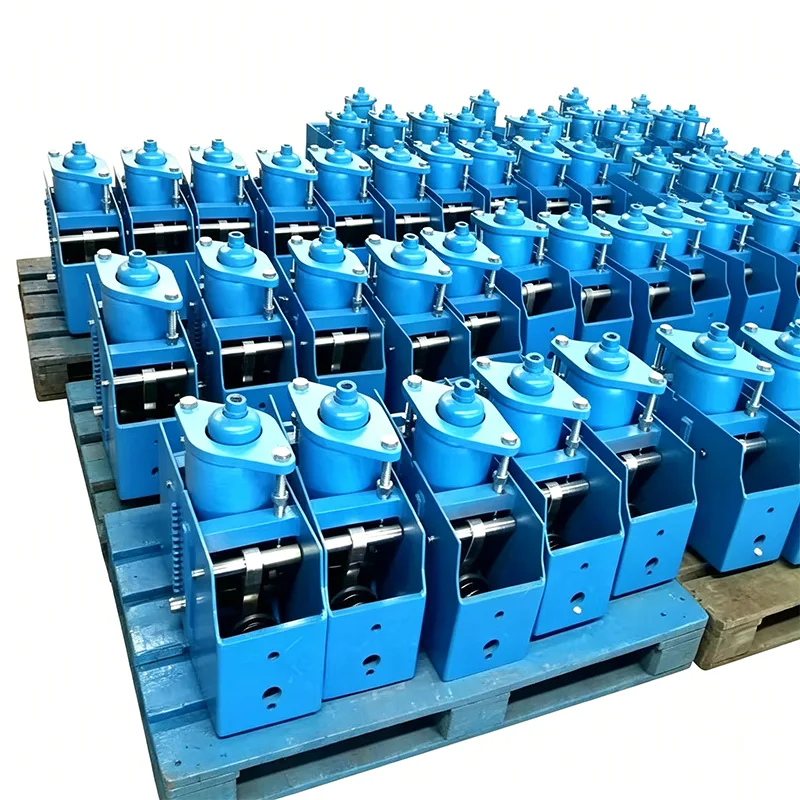

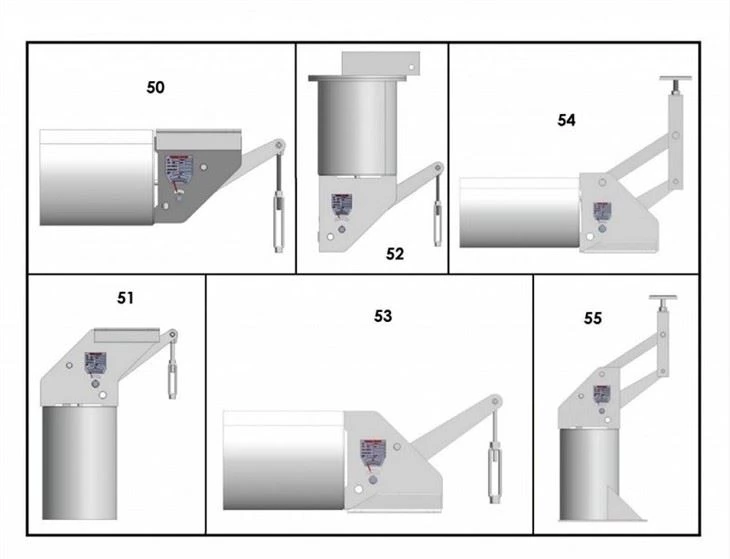

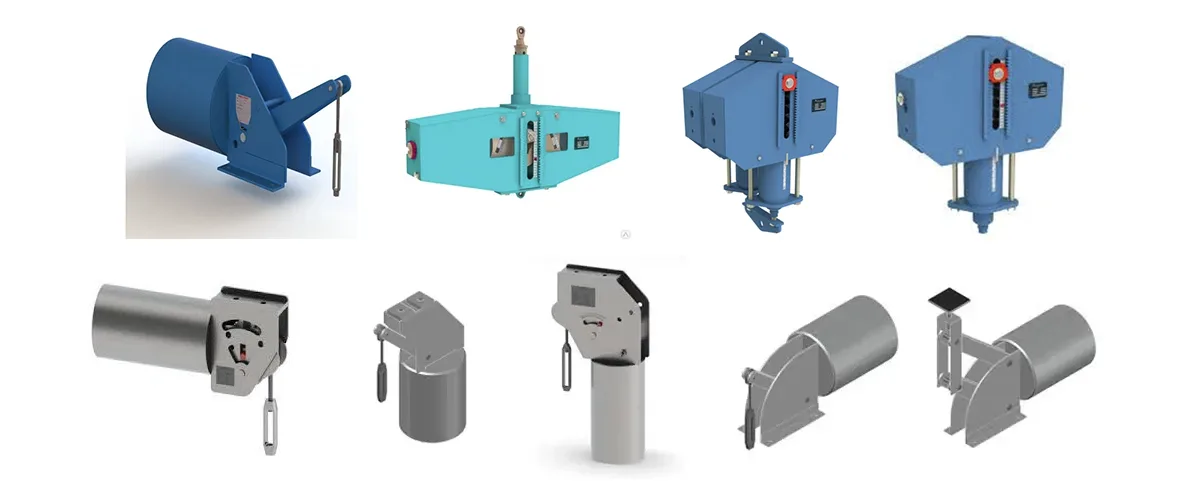

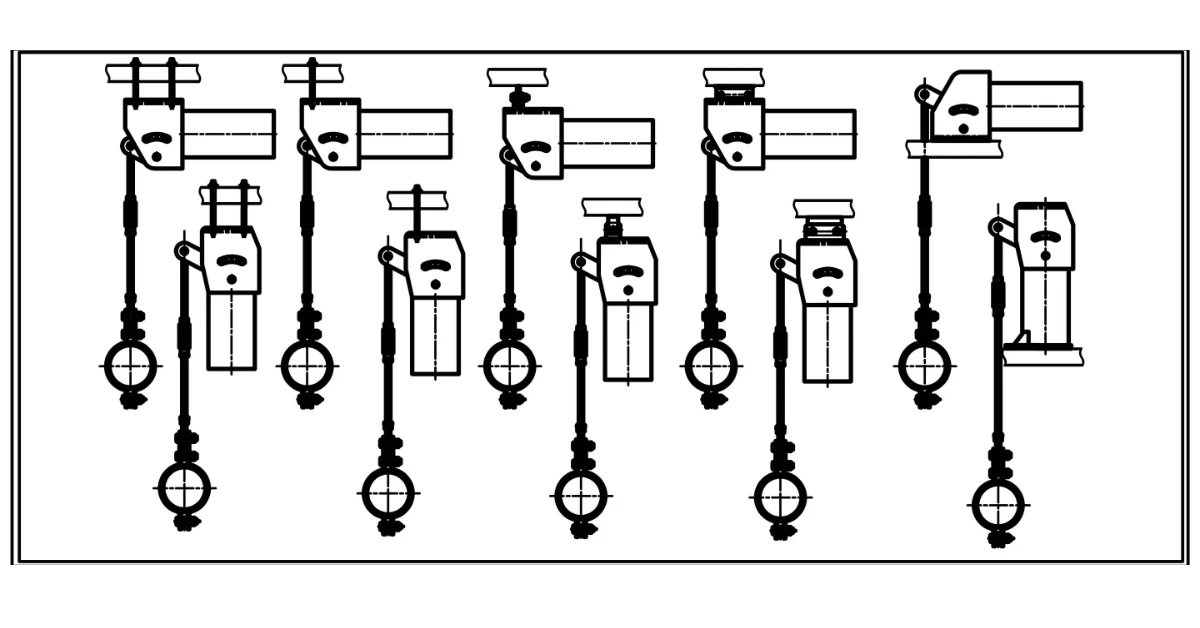

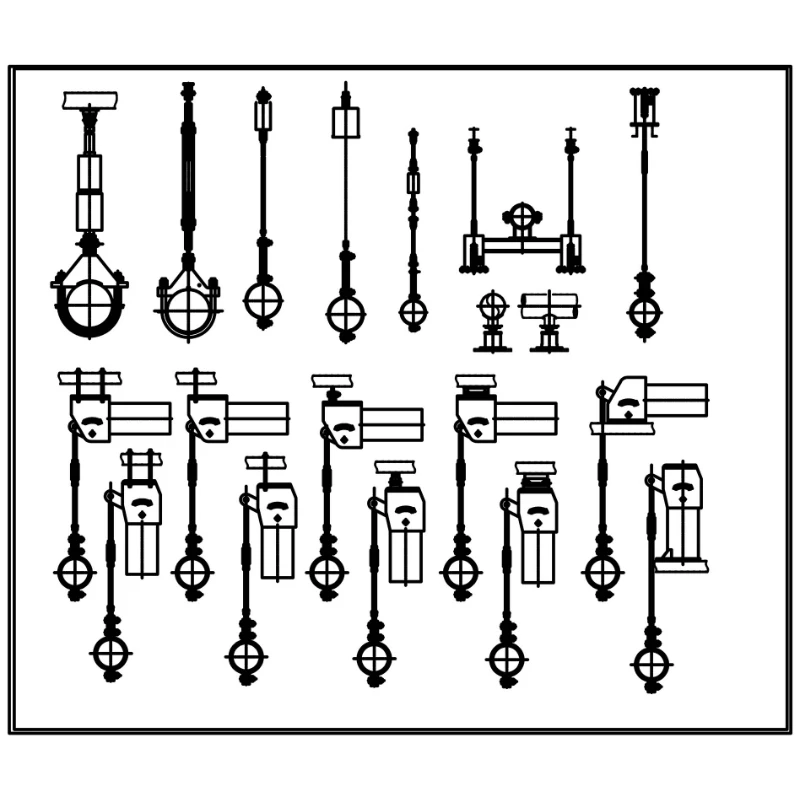

Unserkonstante FederunterstützungDas Portfolio deckt einen Arbeitslastbereich von 0,1 kN bis 500 kN ab, mit Standardhuboptionen von 50 mm, 100 mm, 200 mm und 400 mm sowie kundenspezifischen Huboptionen bis zu 600 mm. Zu den Standardserien gehören PH-, LH-, CA-, CS- und TH-Modelle, die sowohl für die horizontale als auch für die vertikale Installation geeignet sind. Federspulen werden aus legiertem Stahl 60Si2Mn oder 50CrVA hergestellt und die Gehäuse sind feuerverzinkt oder mit Epoxidharz beschichtet, um Umgebungstemperaturen von -20 °C bis +80 °C gerecht zu werden.

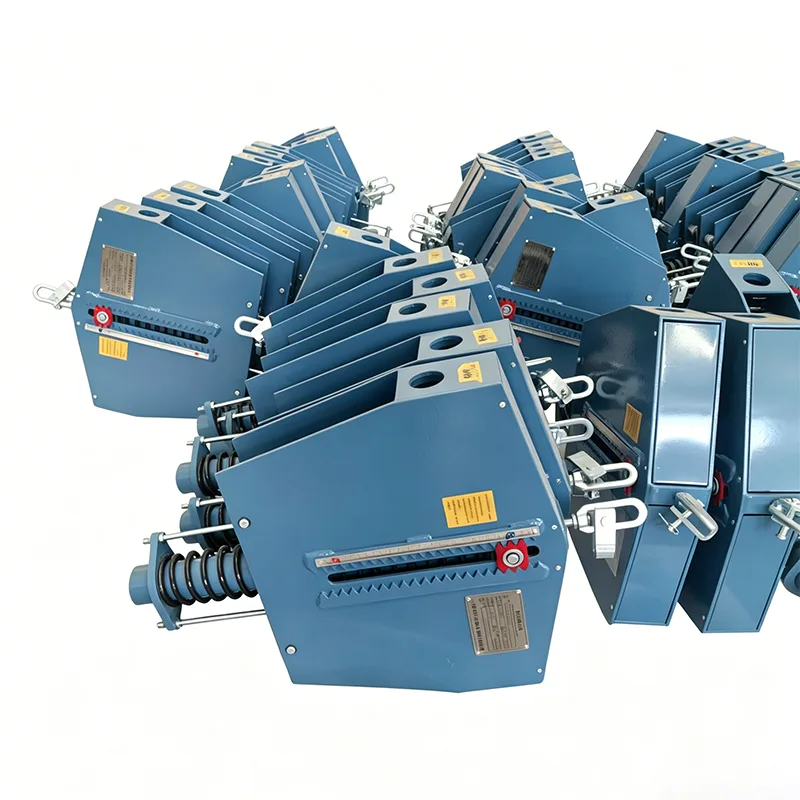

Jedes Federhänger mit konstanter Feder ist werkseitig auf die vom Kunden angegebene Last und Kalt-/Warmposition voreingestellt und mit oberen und unteren Endanschlägen ausgestattet, um ein Überfahren zu verhindern. Eine deutlich sichtbare Hubskala und ein Lasteinstellrad ermöglichen eine Feinabstimmung vor Ort innerhalb von ±10 % der Nennlast, wobei einige Konfigurationen bis zu ±20 % in 2 %-Schritten einstellbar sind. Im Werk sind rote voreingestellte Stifte installiert, um die Halterung während hydrostatischer Tests und Säurewäschen zu verriegeln. Sie halten bis zum Doppelten der Nennlast stand, bevor sie bei der Inbetriebnahme des Systems entfernt werden.

Standards und kundenspezifische Entwicklung

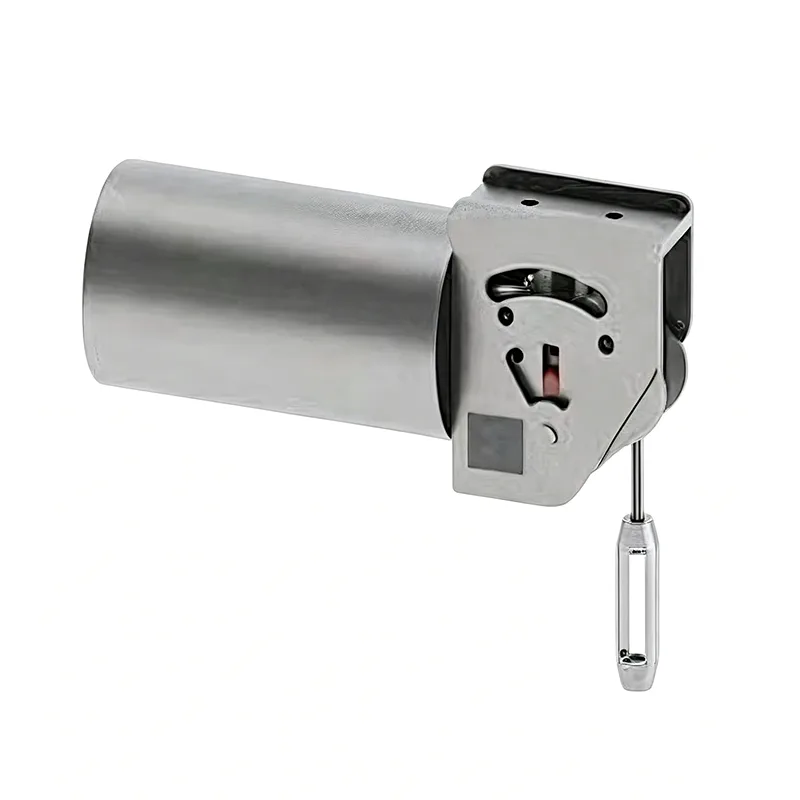

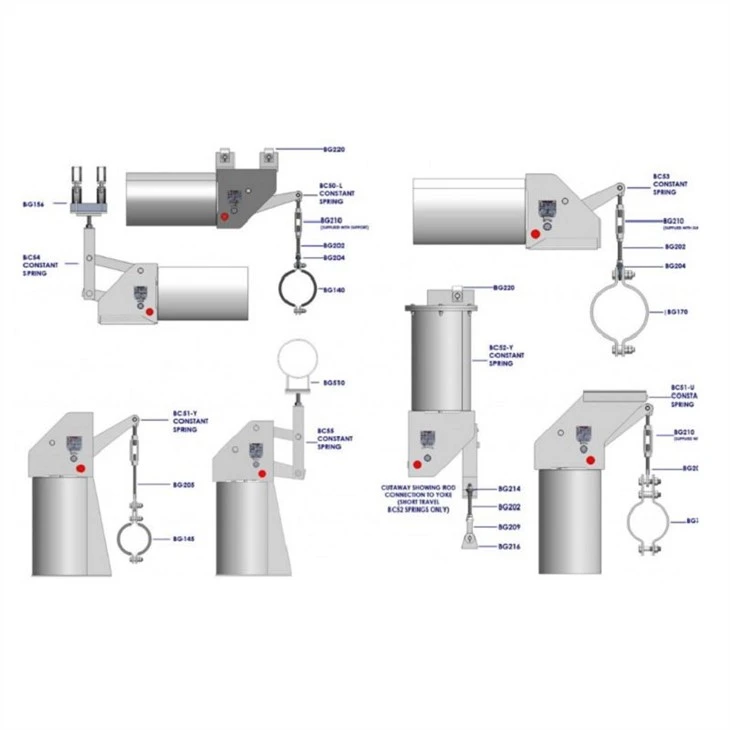

Alle Konstantlast-Federstützen werden in Übereinstimmung mit GB/T 17116.1/.2/.3 und NB/T 47039 entwickelt und hergestellt und sind vollständig auf internationale Standards wie MSS SP-58, ASME B31.1/B31.3, EN 13480-3, VGB-R 510 L und JIS B 8501 umrüstbar. Als erfahrener Hersteller von Rohrstützen produzieren wir auch vollständig kundenspezifische Konstantkraftstützen auf Kundenzeichnungen und projektspezifischen Parametern.

Anwendung in kritischen Branchen

Konstantfederhänger werden in Rohrleitungssystemen eingesetzt, bei denen die Lastkonsistenz nicht verhandelbar ist. Zu den typischen Installationen gehören Wärmekraftwerke, Kernkraftwerke, Raffinerien, LNG- und LPG-Terminals, Fernwärmenetze und Hochtemperatur-Prozesslinien in petrochemischen und pharmazeutischen Anlagen. Sie werden häufig zusammen mit variablen Federstützen an derselben Rohrleitung eingesetzt – konstante Einheiten an Knoten mit hoher Verschiebung und variable Federhänger an Stellen mit geringerer thermischer Bewegung.

Breiteres Produktsortiment für Rohrhalterungen

Unser komplettes Portfolio an Rohrhalterungen umfasst nicht nur konstante Federhalterungen, sondern auch variable Federhalterungen, starre Halterungen, Rohrschuhhalterungen, vorisolierte Rohrhalterungen und hydraulische Dämpfer für die dynamische Laststeuerung. Für Projekte, die einen Ausgleich thermischer Bewegungen erfordern, liefern wir auch Metallbalgkompensatoren, Gummikompensatoren und Gewebekompensatoren, die mit unseren Stützsystemen eine komplette Rohrleitungslösung bilden.

Qualität und Servicesicherung

Jeder Support durchläuft vor dem Versand umfassende interne Tests, unterstützt durch unser Qualitätsmanagementsystem ISO 9001:2015 und die Einhaltung von ASME- und API-Standards, sofern erforderlich. Kunden erhalten von der Anfrage bis zur Installation engagierten technischen Support, eine 24-Stunden-Reaktion auf alle Angebote und Anleitungen zur Lastanpassung vor Ort als Teil unseres Kundendienstes. Mit über 14 Jahren Erfahrung in der Herstellung von Rohrhalterungen und Kompensatoren für Projekte in 45 Ländern liefern wir sowohl Standardkatalogeinheiten als auch vollständig konstruierte kundenspezifische Lösungen für EPC-Auftragnehmer und Endbenutzer weltweit.

Häufig gestellte Fragen

Was ist der Unterschied zwischen einem Konstantfederhänger und einer variablen Federstütze?

Variable Federstützen üben aufgrund der Federkomprimierung oder -dehnung eine unterschiedliche Reaktionskraft aus, wenn sich das Rohr vertikal bewegt. Konstantfederhänger verwenden einen Kurbel-Pleuel-Mechanismus, um über den gesamten Federweg eine nahezu gleichmäßige Stützkraft aufrechtzuerhalten. Als Faustregel gilt, dass konstante Einheiten dort spezifiziert werden, wo die thermische Verschiebung 50 mm übersteigt oder wo die Lastschwankung unter 6 % bleiben muss, um eine Belastungsübertragung auf Pumpen, Turbinen oder andere empfindliche Geräte zu vermeiden.

Was bedeutet ±5 % Lastabweichung bei konstanter Federunterstützung?

Die Lastabweichung ist die maximale prozentuale Differenz zwischen der tatsächlichen Stützkraft und der Nennnennlast an einem beliebigen Punkt innerhalb des Arbeitswegs. Unsere Standard-Aufhänger mit konstanter Feder halten die Abweichung innerhalb von ±5 %, was den meisten industriellen Rohrleitungsanforderungen entspricht. Für kritische Anwendungen wie nukleare oder hochpräzise Prozesslinien bieten wir hochpräzise Einheiten mit einer Abweichung von ±3 % an.

Wann sollten die roten Preset-Pins entfernt werden?

Die voreingestellten Stifte sind werkseitig installiert, um den Aufhänger in seiner Kaltinstallationsposition zu fixieren, sodass hydrostatische Tests und Rohrreinigungen mit Säure durchgeführt werden können, ohne die Federanordnung zusammenzudrücken oder auszudehnen. Sie müssen entfernt werden, bevor das System in Betrieb genommen wird, typischerweise nach Abschluss der Hydrotests und der Prüfungen vor der Inbetriebnahme. Unsere Standardstifte halten im Test bis zur doppelten Nennlast stand; Teilen Sie uns mit, wenn Ihr Projekt eine höhere Sicherheitsmarge erfordert.

Kann die Belastung nach der Montage vor Ort angepasst werden?

Ja. Jeder Federhänger ist mit einer Lasteinstellschraube und einer kalibrierten Skala ausgestattet. Durch Drehen der Schraube wird die voreingestellte Last in Schritten von 2 % erhöht oder verringert, mit einem gesamten Einstellbereich von ±10 % bei Standardgeräten (bis zu ±20 % bei ausgewählten Konfigurationen). Dies ermöglicht eine Feinabstimmung, um geringfügige Unterschiede zwischen den Entwurfsbedingungen und der tatsächlichen Installation vor Ort auszugleichen.

Welchen Standards folgen Ihre Konstantfederhänger?

Unser Standardsortiment ist auf GB/T 17116.1/.2/.3 und NB/T 47039 ausgelegt und ist hinsichtlich der Abmessungen und der Leistung mit MSS SP-58, ASME B31.1, ASME B31.3, EN 13480-3, VGB-R 510 L und JIS B 8501 konvertierbar. Wir können auch vollständig kundenspezifische Halterungen gemäß Ihren Projektzeichnungen und -spezifikationen herstellen.

Was ist die typische Vorlaufzeit?

Konstantfederhänger aus dem Standardkatalog werden je nach Menge und Serie in der Regel innerhalb von 15 bis 25 Werktagen versandt. Maßgeschneiderte Einheiten erfordern zusätzliche Engineering- und Bestätigungszeit. Eine Eillieferung kann auf Anfrage und nach vorheriger Vereinbarung bei der Auftragserteilung oder mindestens 20 Tage vor dem geplanten Liefertermin vereinbart werden.
