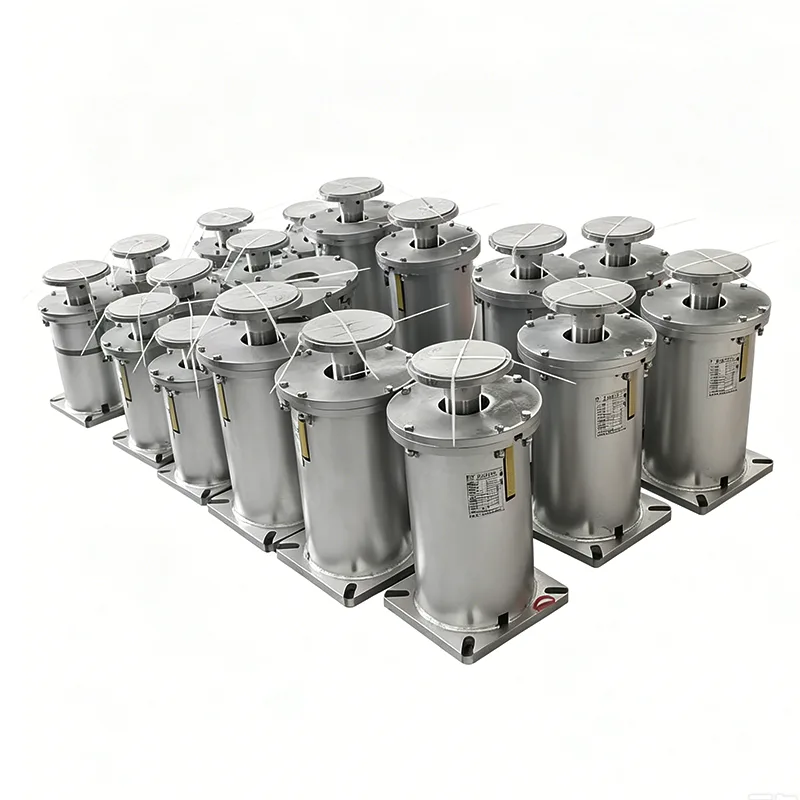

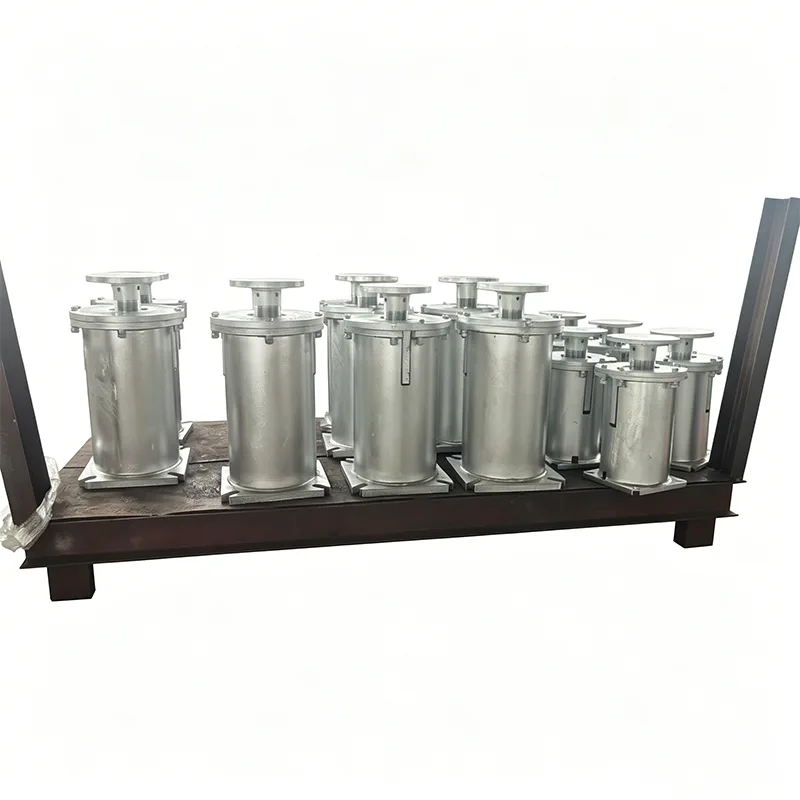

Variable Federunterstützung vom Typ F

Yangzhou Tianshun Pipeline Technology Co., Ltd. wurde 2012 gegründet und stellt eine vollständige Produktpalette in strikter Übereinstimmung mit der Norm HG/T 20644 Variable Spring Supports and Hangers her. Die variable Federunterstützung vom Typ F ist das Basisunterstützungsprodukt der Standardserie, das speziell für die Bodenunterstützung von Rohrleitungen entwickelt wurde. Es wird häufig in Rohrleitungssystemen mit kleinem und mittlerem Hubraum in der Energie-, Petrochemie-, Metallurgie- und anderen Industriezweigen eingesetzt und ist eines der am häufigsten verwendeten Modelle mit variablen Federn im Maschinenbau.

Technische Produktspezifikationen

Struktur und Merkmale des Typ-F-Produkts

Die variable Federunterstützung vom Typ F verfügt über eine vertikale Kastenstruktur, die aus den folgenden Teilen besteht:

▶  Grundplatte: Breite Stützgrundplatte, verbunden mit dem Fundament

▶  Federzylinder: Eingebaute zylindrische Schraubendruckfeder

▶  Obere Platte: Lastplatte, verbunden mit der Rohrhalterung

▶  Verschiebungsanzeigeschild: Mit Kalt- und Warmzustandspositionen markiert

▶  Verriegelungsbolzen: Wird während des Transports und der Installation verriegelt

▶  Höhenverstellbolzen: Feineinstellung der Last vor Ort

Kerndesignmerkmale

Standardmäßiger modularer Aufbau

Vollständig konform mit der Norm HG/T 20644, austauschbar mit Produkten anderer Hersteller

Standardisierte Last- und Verschiebungsreihen, praktisch für die Auswahl des Designinstituts

Einheitliche Einbaumaße, praktisch für die technische Beschaffung

Werkseitige Voreinstellung

Feder je nach Auslegungslast vorkomprimiert, im kalten Zustand verriegelt

Für die Inbetriebnahme müssen nach der Installation vor Ort lediglich die Verriegelungsbolzen entfernt werden

Es ist nicht erforderlich, den Federdruck vor Ort anzupassen

Kompakte Struktur

Vertikales Design, kleine Grundfläche

Gesamthöhe 200–400 mm, geeignet für platzbeschränkte Anlässe

Niedriger Schwerpunkt, gute Stabilität

Bequeme Wartung

Das Federpaket kann separat herausgezogen und ausgetauscht werden

Deutliche Verschiebungsanzeige während der Inspektion

Keine Verschleißteile, wartungsfreie Ausführung

Kurzreferenztabelle für technische Parameter des Typs F

Ausführungsstandard: HG/T 20644-2024Laständerungsrate: ≤25 % (Standardanforderung)Federmaterial: 50CrVA-FederstahlGehäusematerial: Q235BKorrosionsschutzbehandlung: Sandstrahlen, Entrosten + Epoxid-Zink-Grundierung + Decklack

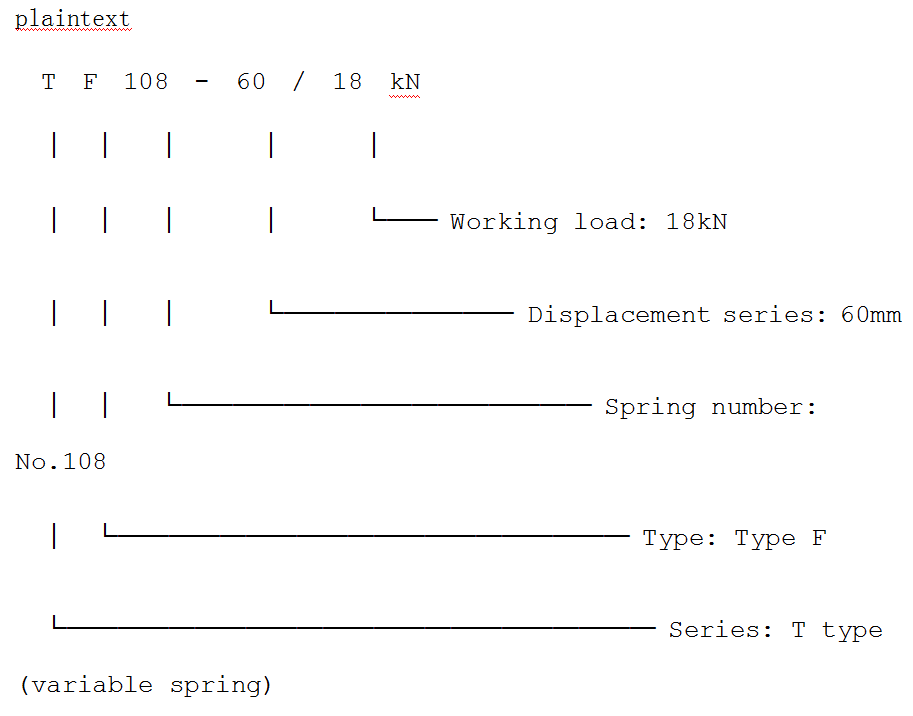

Detaillierte Erläuterung der Modellcodierungsregeln

Beispiel für die Standardmodellcodierung der variablen Federunterstützung vom Typ F:

Erforderliche Parameter zur Auswahl:

▶  Pipeline-Nutzlast (kN)

▶  Vertikale thermische Verschiebung der Rohrleitung (mm)

▶  Verschiebungsrichtung (aufwärts / abwärts)

▶  Umweltkorrosionsklasse

Unser professionelles Team kann basierend auf den von Ihnen bereitgestellten Pipeline-Parametern direkt genaue Typ-F-Produktmodelle bereitstellen.

Auswahlbeispiel (Schritt-für-Schritt-Anleitung)

Beispielhafte Arbeitsbedingungen:

▶  Pipeline-Arbeitslast: 15 kN

▶  Thermische Verschiebung der Rohrleitung nach oben: 40 mm

Auswahlschritte:

1.Verdrängungsserie bestimmen: 40mm Verdrängung, 60mm Serie auswählen (Reserve)

2. Berechnen Sie die Last im heißen Zustand: Verschiebung nach oben, Feder entspannt sich, Last nimmt ab

3.Überprüfen Sie die Federsteifigkeitstabelle: Wählen Sie Feder Nr. 106, Steifigkeit 0,25 kN/mm

4.Laständerung berechnen: 40 mm × 0,25 kN/mm = 10 kN Änderung

5.Überprüfen Sie die Änderungsrate: 10 kN / 15 kN = 6,7 % ≤ 25 % und erfüllt die Anforderungen

Endgültiges Modell: TF106-60/15kN

Die Auswahl der variablen Federunterstützung vom Typ F scheint kompliziert zu sein, folgt jedoch tatsächlich den Standards. Wir bieten einen kostenlosen Auswahlservice: Sie müssen nur Pipeline-Parameter angeben und wir stellen Ihnen genaue Modelle zur Verfügung.

Typische Anwendungsszenarien von Typ F

Qualitätskontrolle und Lieferung

Produktionsqualitätskontrolle

Spezielle Federprüfung: 100 % Belastungstest für jede Feder, Aufzeichnung der Steifigkeitskurve

Vorkomprimierungseinstellung: gemäß den Bestellanforderungen genau in die Kaltzustandsposition komprimiert, verriegelt

Kalibrierung der Verschiebungsanzeige: Position der Anzeigeplatte auf ±1 mm genau

Korrosionsschutzbehandlung: Sandstrahlen der Güteklasse Sa2,5, Schichtdicke ≥80 μm

Aussehensprüfung: umfassende Prüfung von Schweißnähten, Abmessungen und Markierungen

Liefervorteile

Verfügbarer Lagerbestand: gängige Modelle (TF030-TF120, 30/60/90 Hubraum) auf Lager

Schnelle Lieferung: Lagerbestellungen werden innerhalb von 3 Tagen versendet, Sonderanfertigungen innerhalb von 7–10 Tagen

Staffelpreis: Staffelpreis für die technische Massenbeschaffung

Vollständige Dokumentation: Jede Produktcharge wird mit einem Qualifikationszertifikat, einem Federtestbericht und einer Installationsanleitung geliefert

Service und Support

Freie Auswahl: Professionelle Ingenieure führen eine Auswahlberechnung durch, um ein genaues Modell sicherzustellen

Zeichnungsbereitstellung: Stellen Sie Standard-Installationsmaßzeichnungen zur Verfügung, um mit der Konstruktion zusammenzuarbeiten

Technischer Support: Beantworten Sie verschiedene Fragen zur Installation, Inbetriebnahme und Nutzung

Qualitätsgarantie: 2 Jahre Produktgarantie, kostenloser Ersatz bei nichtmenschlichen Schäden

Notfallreaktion: Bereitstellung von Lösungen für Probleme vor Ort innerhalb von 24 Stunden

Ersatzteile: Lagerfederpakete, Bolzen und andere Verschleißteile

Die variable Federunterstützung vom Typ F ist ein allgemeines Standardprodukt in der chemischen Industrie und auch das am häufigsten verwendete variable Federmodell im Maschinenbau. Wir konzentrieren uns seit 14 Jahren auf die Standardserienproduktion mit stabiler Produktqualität und pünktlicher Lieferung und haben technische Projekte in mehr als 40 Ländern auf der ganzen Welt betreut. Wählen Sie den Standardtyp F, entscheiden Sie sich für Zuverlässigkeit und Komfort.
