Hydraulische Dämpfer sind geschwindigkeitsempfindliche Rückhaltevorrichtungen, die dazu dienen, Rohrleitungssysteme und Geräte vor plötzlichen dynamischen Belastungen zu schützen – wie seismischen Ereignissen, Wasserschlägen, Dampfschlägen, Windböen und Pumpenauslösetransienten – und gleichzeitig eine ungehinderte langsame Bewegung durch thermische Ausdehnung und Kontraktion zu ermöglichen. Im Gegensatz zu Federstützen, die das Rohrgewicht tragen, tragen hydraulische Dämpfer unter normalen Betriebsbedingungen keine statische Last. Sie greifen nur dann ein, wenn die Rohrgeschwindigkeit einen voreingestellten Schwellenwert überschreitet.

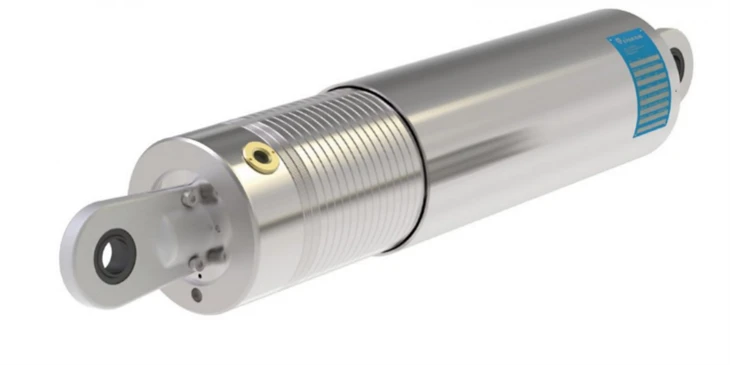

Yangzhou Tianshun Pipeline-Technologiestellt hydraulische Dämpfer her, die für den Einsatz in Rohrleitungssystemen für die Stromerzeugung, Petrochemie und Nukleartechnik konzipiert sind. Jede Einheit verwendet einen Kolben, der sich durch Hydraulikflüssigkeit in einem versiegelten Zylinder bewegt. Bei langsamen Geschwindigkeiten – typisch für thermisches Wachstum – strömt die Flüssigkeit ungehindert durch kalibrierte Öffnungen und der Dämpfer übt einen vernachlässigbaren Widerstand aus. Wenn ein plötzliches Ereignis das Rohr schneller als die Auslösegeschwindigkeit antreibt, wird der Düsenfluss eingeschränkt, der Flüssigkeitsdruck baut sich auf und der Dämpfer verriegelt sich in einem starren Rückhaltemodus, wodurch die dynamische Last auf die Gebäudestruktur übertragen wird.

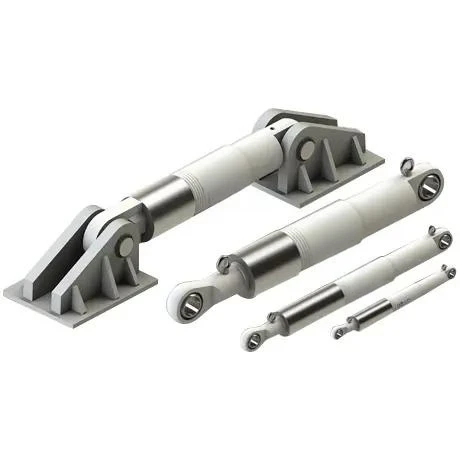

Unsere Standard-Hydraulikdämpfer verfügen über einen Zylinder aus Kohlenstoffstahl oder legiertem Stahl, eine gehärtete Kolbenstange mit korrosionsbeständiger Beschichtung und Hochleistungshydraulikflüssigkeit, die für einen weiten Temperaturbereich ausgelegt ist. Endverbindungen sind in verschiedenen Konfigurationen erhältlich, einschließlich Stangenöse, Gabelkopf, Kugelgelenk und Gewindeenden, und ermöglichen die Installation in jeder Ausrichtung – horizontal, vertikal oder abgewinkelt.
Jeder Dämpfer ist werkseitig befüllt, versiegelt und vorgetestet. Die interne Wärmekompensation gleicht Änderungen des Flüssigkeitsvolumens aufgrund von Umgebungstemperaturschwankungen aus und verhindert so ein falsches Blockieren oder eine unerwünschte Vorspannung im normalen Betrieb.
Die Tragfähigkeiten reichen von etwa 5 kN bis zu 500 kN und mehr für kundenspezifische Schwerlasteinheiten. Zu den Standardhüben gehören 100 mm, 150 mm, 200 mm, 300 mm und 500 mm, längere Hübe sind auf Anfrage erhältlich. Die Auslösegeschwindigkeit – die Geschwindigkeit, mit der der Dämpfer von der freien Bewegung zur Zurückhaltung übergeht – wird je nach Projektspezifikation typischerweise zwischen 5 mm/s und 50 mm/s kalibriert und kann an individuelle Installationsanforderungen angepasst werden.
Der Betriebstemperaturbereich für Standardgeräte liegt zwischen -40 °C und +120 °C. Für spezielle Anwendungen stehen Hochtemperaturvarianten und nukleartaugliche Flüssigkeiten zur Verfügung.
Unsere hydraulischen Dämpfer werden gemäß den geltenden internationalen Standards entwickelt und getestet, einschließlich MSS SP-69, ASME B31.1, ASME B31.3 und IEEE-Anforderungen für den Nuklearbereich. Jede Einheit wird vor dem Versand einer Funktionsprüfung, Druckprüfung und Dichtheitsprüfung unterzogen. Für Nuklear- und Hochspezifikationsprojekte können wir bei Bedarf eine vollständige Qualifizierungsdokumentation bereitstellen, einschließlich Zyklustests, Umweltalterung und seismischen Qualifizierungsberichten.
Hydraulische Dämpfer werden überall dort eingesetzt, wo sich ein Rohrleitungssystem unter thermischen Bedingungen frei bewegen muss, aber gegen dynamische Ereignisse gebremst werden muss. Zu den Primärinstallationen gehören Hauptdampfleitungen und Speisewasserleitungen in Wärme- und Kernkraftwerken, Reaktorkühlkreisläufe, LNG- und LPG-Transferleitungen, Auslassleitungen von Raffinerieöfen, Hochdruckprozessleitungen und Überlandleitungen in seismischen Zonen.
Hydraulische Dämpfer sind fast immer Teil eines umfassenden Rohrunterstützungssystems und arbeiten mit anderen Komponenten zusammen, anstatt sie zu ersetzen. Variable Federaufhänger und Konstantfederaufhänger tragen das Rohrgewicht und nehmen langsame thermische Bewegungen auf, während Dämpfer für eine parallele dynamische Beschränkung am gleichen oder benachbarten Stützpunkten sorgen. Bei Leitungen, die mit Metallbalg-Kompensatoren ausgestattet sind, schützen Dämpfer den Balg bei vorübergehenden Ereignissen vor Überdehnung oder Überkompression.
Unsere breitere Produktpalette deckt das gesamte Paket zur Rohrunterstützung und Flexibilität ab: Federhalterungen und Federaufhänger aller Art, starre Rohrhalterungen, Rohrschuhhalterungen, vorisolierte Rohrhalterungen für Kalt- und Warmbetrieb sowie eine komplette Reihe von Kompensatoren. Dadurch können EPC-Auftragnehmer und Endbenutzer Snubber, Halterungen und Erweiterungskomponenten von einem einzigen Hersteller beziehen, was die Koordination und Qualitätsverantwortung vereinfacht.

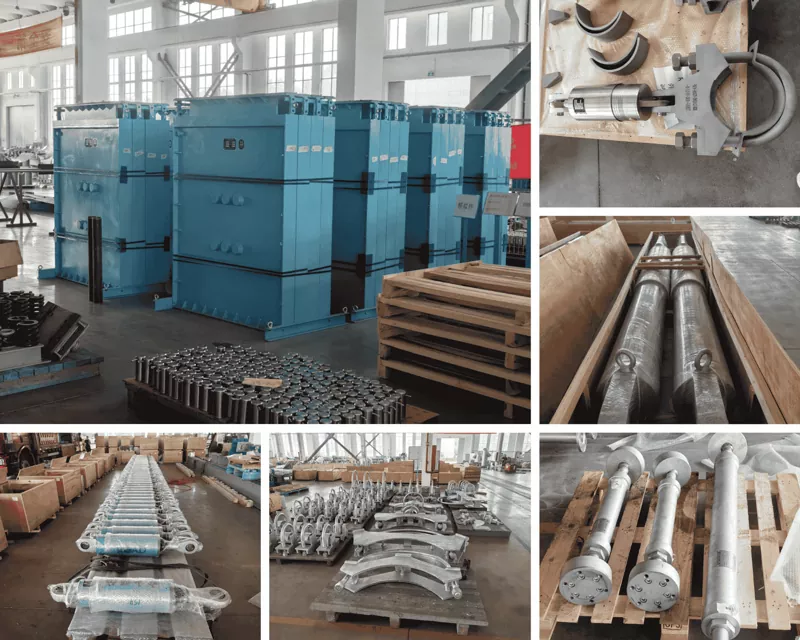

Jeder hydraulische Dämpfer wird in unserer hauseigenen Anlage unter unserem Qualitätsmanagementsystem ISO 9001:2015 montiert und getestet. Wir unterstützen unsere Kunden mit Hilfe bei der Dimensionierung, Installationsanleitungen und Empfehlungen zur geplanten Wartung. Die Standardvorlaufzeit für Katalogeinheiten beträgt drei bis fünf Wochen, eine beschleunigte Produktion ist nach vorheriger Vereinbarung möglich. Mit über 14 Jahren Erfahrung in der Lieferung von Pipeline-Komponenten in mehr als 45 Länder liefern wir sowohl Standard- als auch vollständig maßgeschneiderte Snubber-Lösungen für kritische Infrastrukturprojekte weltweit.
Was ist der Unterschied zwischen einem hydraulischen Dämpfer und einem Federhänger?
Federhänger sind tragende Stützen, die das Gewicht des Rohres tragen und gleichzeitig thermische Bewegungen zulassen. Hydraulische Dämpfer tragen keine statische Last; Dabei handelt es sich um Rückhaltevorrichtungen, die bei langsamen thermischen Geschwindigkeiten frei beweglich bleiben, bei einem plötzlichen dynamischen Ereignis wie einem Erdbeben oder einem Wasserschlag jedoch starr verriegeln. Die beiden werden oft zusammen an derselben Rohrstelle installiert.
Was bedeutet „Triggergeschwindigkeit“?
Die Auslösegeschwindigkeit oder Überbrückungsgeschwindigkeit ist die Kolbengeschwindigkeit, bei der der Dämpfer von der freien Bewegung mit geringem Widerstand in den starren Rückhaltemodus wechselt. Die Kalibrierung erfolgt durch Anpassen der Größe der internen Durchflussöffnungen. Typische Werte liegen zwischen 5 mm/s und 50 mm/s und werden so gewählt, dass das normale thermische Wachstum nie die Auslösegeschwindigkeit erreicht, dynamische Ereignisse diese jedoch immer überschreiten.
Müssen hydraulische Dämpfer gewartet werden?
Ja, aber in großen Abständen. Unter normalen Betriebsbedingungen empfehlen wir eine Inspektion alle drei bis fünf Jahre und eine vollständige Überholung, einschließlich Flüssigkeitsaustausch und Dichtungserneuerung, alle zehn Jahre. Die Lebensdauer variiert je nach Temperatur, Zyklenzahl und Umgebungsbedingungen. Bei anspruchsvollen Service- oder Nuklearanwendungen gelten gemäß Projektspezifikation kürzere Inspektionsintervalle.
Kann ein Snubber in jede Richtung eingebaut werden?

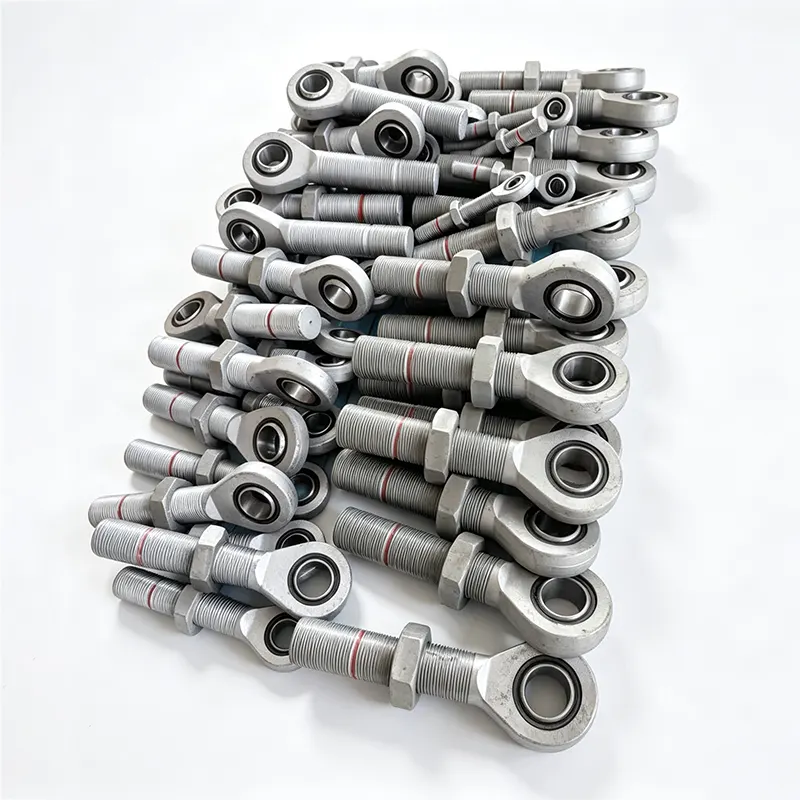

Ja. Hydraulische Dämpfer funktionieren in jeder Ausrichtung – horizontal, vertikal oder geneigt –, da der Kolben unabhängig von der Schwerkraft rein axial auf Zug und Druck wirkt. Die Endverbindungen (Gabelkopf, Kugelgelenk, Stangenauge) werden passend zum Einbauwinkel und der Art der Baubefestigung ausgewählt.
Wie dimensioniere ich einen hydraulischen Dämpfer für mein Rohrleitungssystem?
Die Dimensionierung basiert auf der maximalen dynamischen Belastung, die der Dämpfer aufnehmen muss, und dem gesamten thermischen Hub, den er bewältigen muss, ohne dass er durchschlägt. Dynamische Lasten stammen typischerweise aus einer Rohrspannungsanalyse unter seismischen, Wasserschlag- oder Windlastfällen. Unser Ingenieurteam kann Ihnen bei der Dimensionierung behilflich sein, wenn Sie die erwartete Last, den erforderlichen Hub, die Betriebstemperatur und die geltenden Projektvorschriften angeben.
