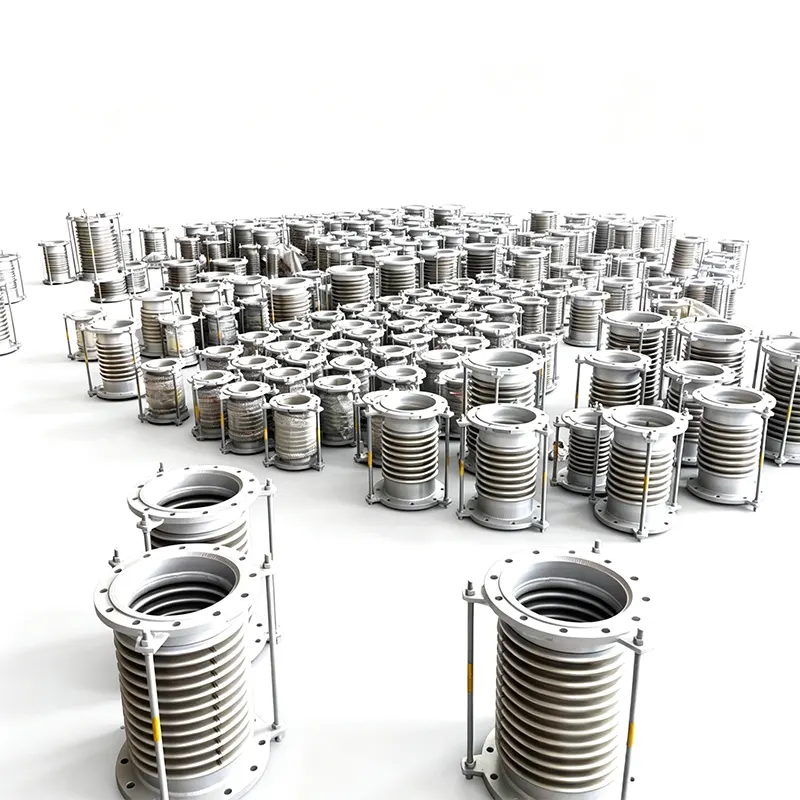

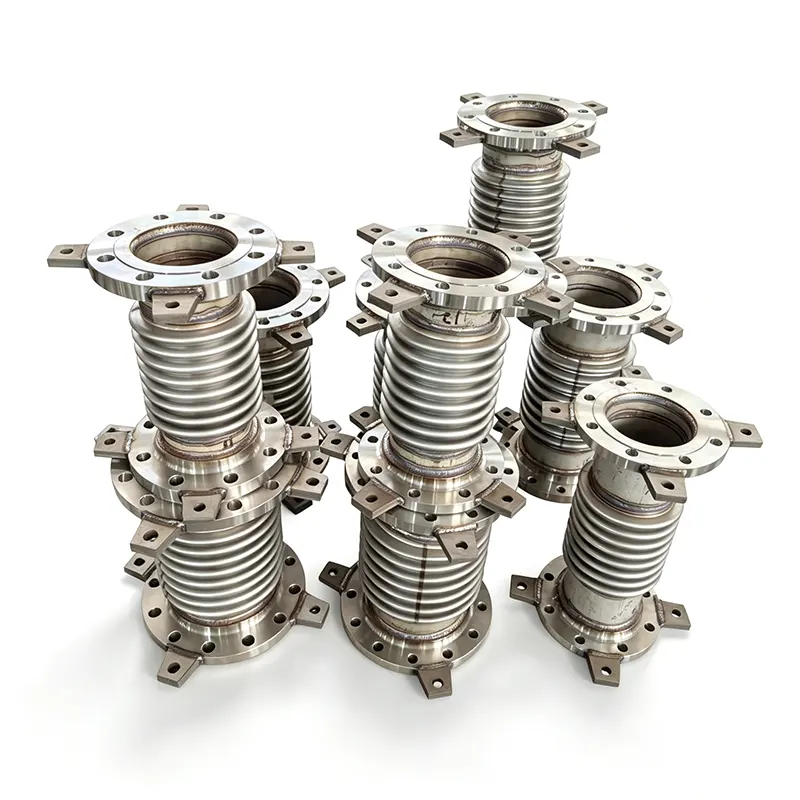

Kompensator mit Metallbalg

Yangzhou Tianshun stellt seit 2012 Metallbalg-Kompensatoren her. Mit 14 Jahren gezielter Erfahrung und einer 35.000 m² großen Fabrik mit über 100 qualifizierten Mitarbeitern liefern wir Standard- und vollständig kundenspezifische Designs in mehr als 45 Länder. Unsere Kompensatoren werden nach EJMA-Standards gebaut und durch Materialrückverfolgbarkeit, 100 % zerstörungsfreie Tests und hydrostatische Prüfungen an jeder Einheit unterstützt.

Warum Zuverlässigkeit in das Design einfließt, nicht nur in die Broschüre

Ermüdungslebensdauer berechnet, nicht angenommen

Die Zyklenlebensdauer wird gemäß den EJMA-Richtlinien für den tatsächlichen Betriebsbereich bestimmt – wobei axiale, seitliche und Winkelbewegungen gleichzeitig berücksichtigt werden. Standarddesigns werden für 1.000, 3.000 oder 5.000 vollständige Zyklen überprüft, um sicherzustellen, dass die Verbindung über alle thermischen Zyklen hinweg wie vorhergesagt funktioniert, nicht nur auf dem Papier.

Materialintegrität durch Papierkram gesichert

Jede Charge Balgmaterial – SS304, SS316L, SS321, Inconel 625 oder Hastelloy – wird mit vollständigen Werkszertifikaten und Rückverfolgbarkeitsaufzeichnungen geliefert. Für korrosive Anwendungen wie FCCU-Katalysatorleitungen oder chemische Übertragungen empfehlen und lagern wir Legierungen mit hohem Nickelgehalt, die der Spannungsrisskorrosion durch Chlorid widerstehen.

Mehrlagige Konstruktion mit integrierter Kontrollleuchte

Wo Druck oder Sicherheit es erfordern, verwenden wir mehrlagige statt einlagige Bälge. Die geschichtete Struktur erhöht die Festigkeit, erhält die Flexibilität und sorgt für eine Sicherheitsredundanz: Sollte die innere Lage jemals perforieren, hält die äußere Lage vorübergehend den Druck, während das Leck durch das verräterische Loch erkannt wird – vorhersehbare Wartung statt ungeplanter Abschaltung.

Schweißnähte, die zu 100 % einer zerstörungsfreien Prüfung unterzogen werden

Balglängs- und Umfangsnähte sowie Verbindungsschweißungen werden einer 100%igen Röntgen- (RT) oder Eindringprüfung (PT) unterzogen. Unsere hauseigenen Schweißer verfügen über qualifizierte Verfahren und vor dem Versand wird jede Einheit hydrostatisch mit dem 1,5-fachen Auslegungsdruck getestet. Keine Probenahme – jede Verbindung verlässt das Werk mit einem eigenen Prüfbericht.

Stabilität gegen Windungen und Resonanzen

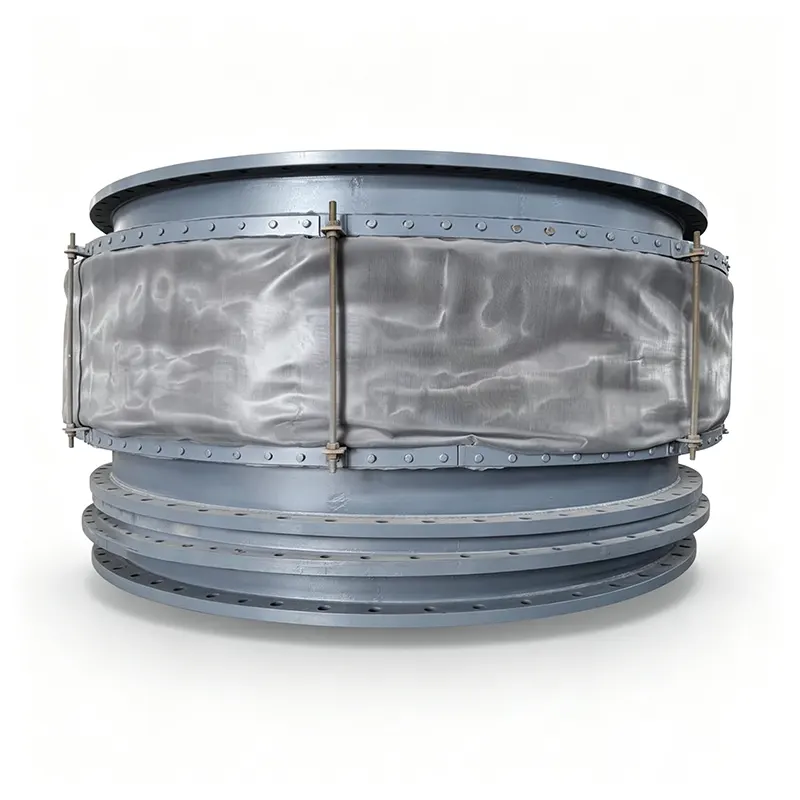

Durch ordnungsgemäß berechnete quadratische Mittelwerte der Druckspannung und bewährte Anti-Squirm-Funktionen werden Säulenverwindungen und Verformungen in der Ebene verhindert. Im Inneren reduzieren Strömungsauskleidungen Turbulenzen, Erosion und strömungsbedingte Vibrationen. Externe Abdeckungen oder Zugstangen dienen dem Schutz des Balgelements und der Führungsbewegung – sie werden nicht nur als Standardzubehör hinzugefügt, sondern sind für den jeweiligen Einsatzzweck dimensioniert.

Technischer Umfang

Typen, die auf Rohrlasten abgestimmt sind, nicht nur auf Katalogcodes

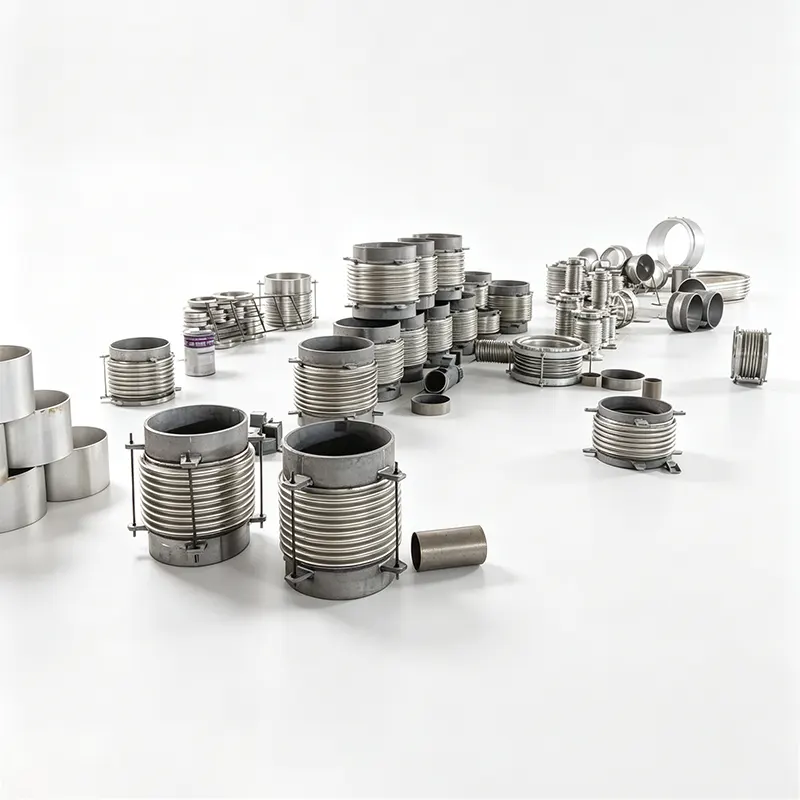

Axialbalgkompensatoren – für geradlinige Wärmeausdehnungen, bei denen Anker und Führungen Druckkräfte aufnehmen.

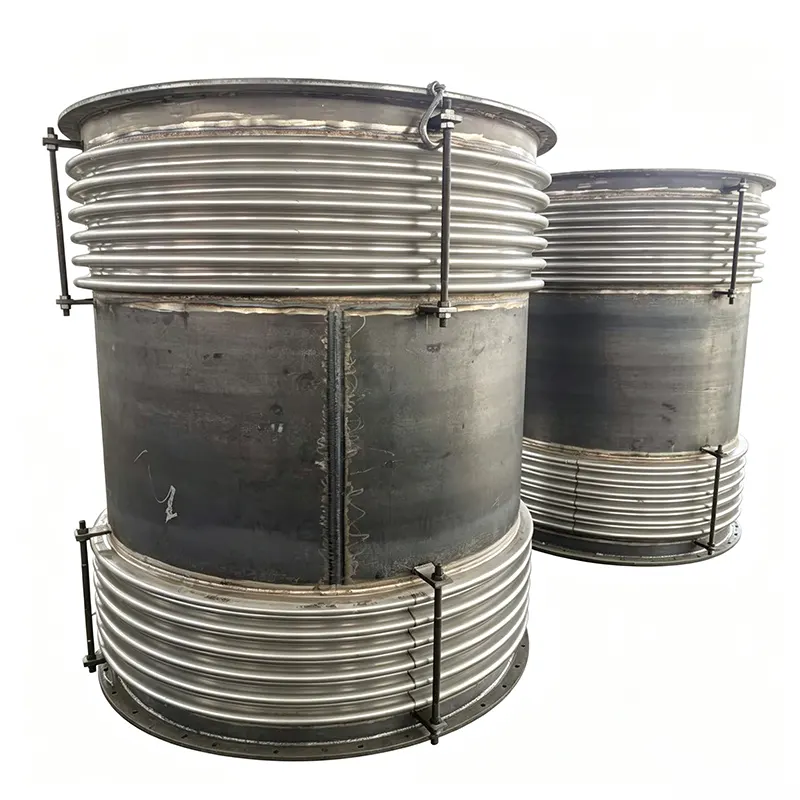

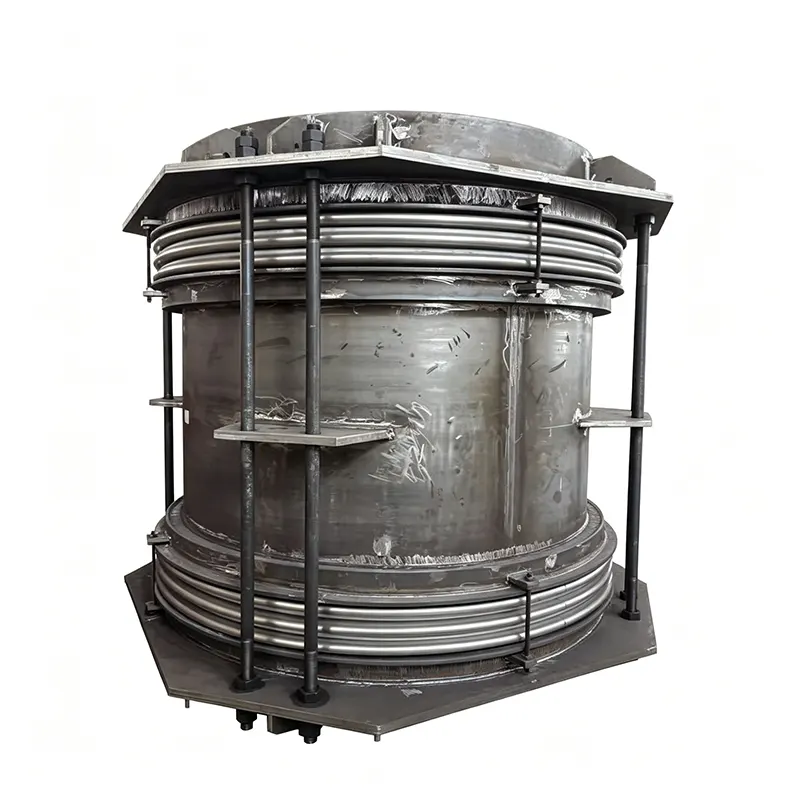

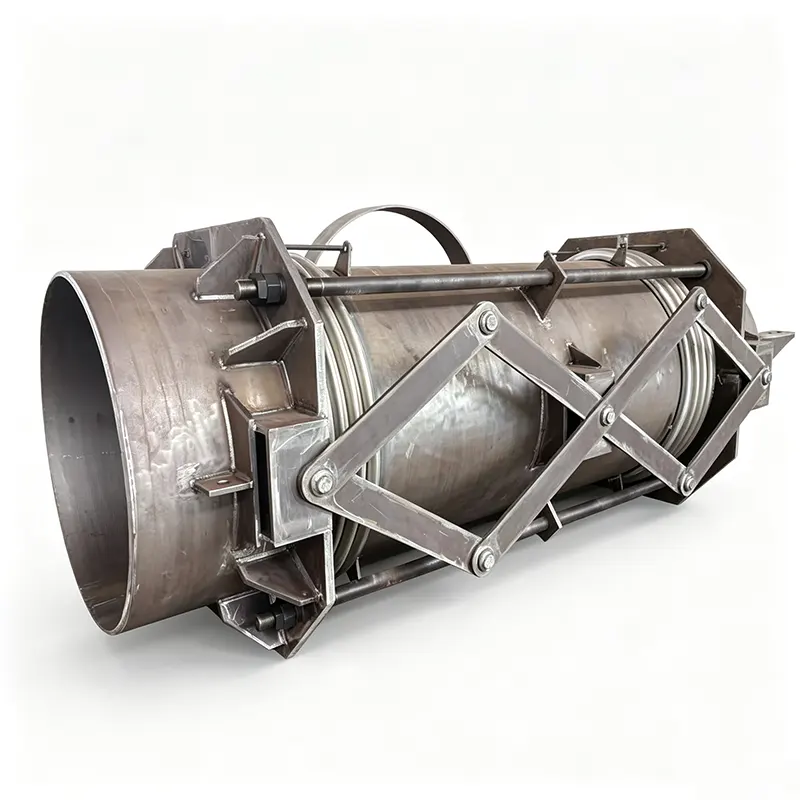

Universalkompensatoren (gebunden) – nehmen große seitliche und Winkelbewegungen auf, wobei Zugstangen den Druckschub aufnehmen; Wird häufig in Pumpenräumen in ganz Südostasien zum Schutz von Pumpengehäusen eingesetzt.

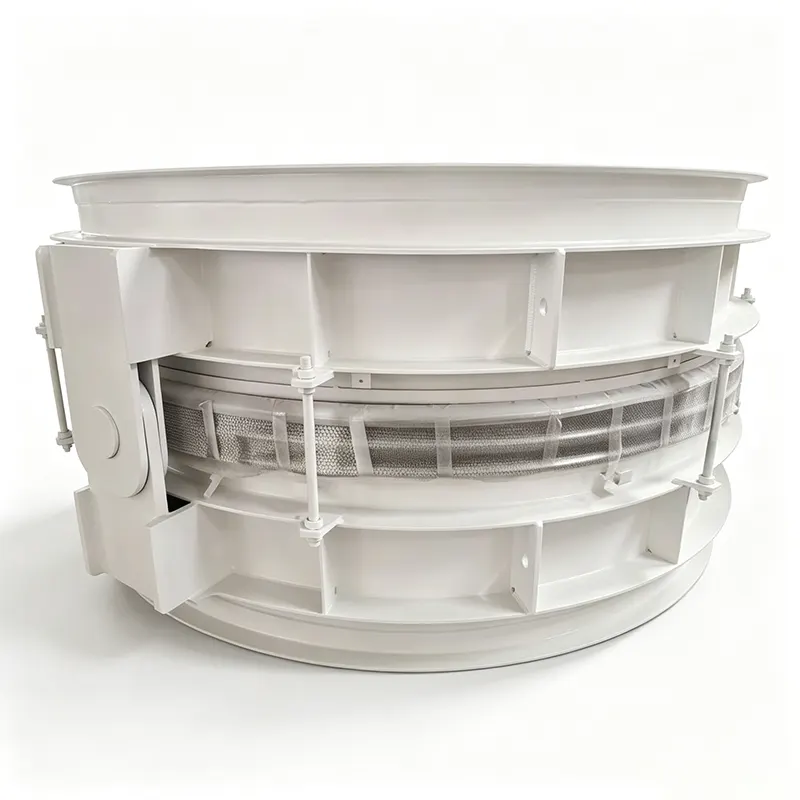

Faltenbalggelenke – beschränken die Bewegung auf eine einzelne Winkelebene, ideal zum Absorbieren der Ausdehnung in einem Z-förmigen Rohrschenkel und gleichzeitig zur Begrenzung des Druckschubs.

Kardanische Kompensatoren – ermöglichen Winkelbewegungen in mehreren Ebenen und werden häufig in Sätzen gepaart, um komplexe Bewegungen des Rohrleitungssystems zu absorbieren.

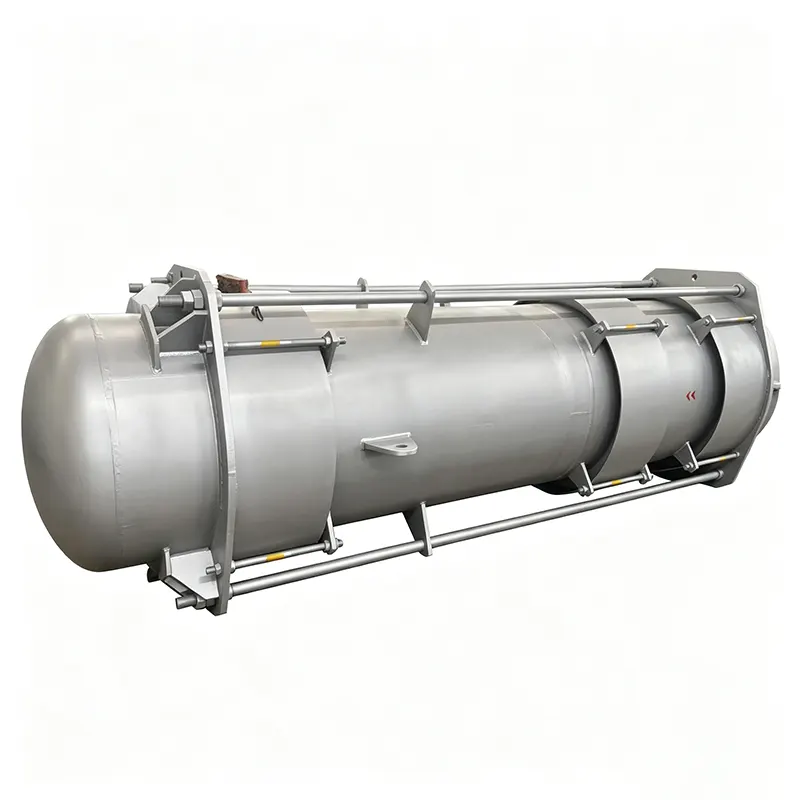

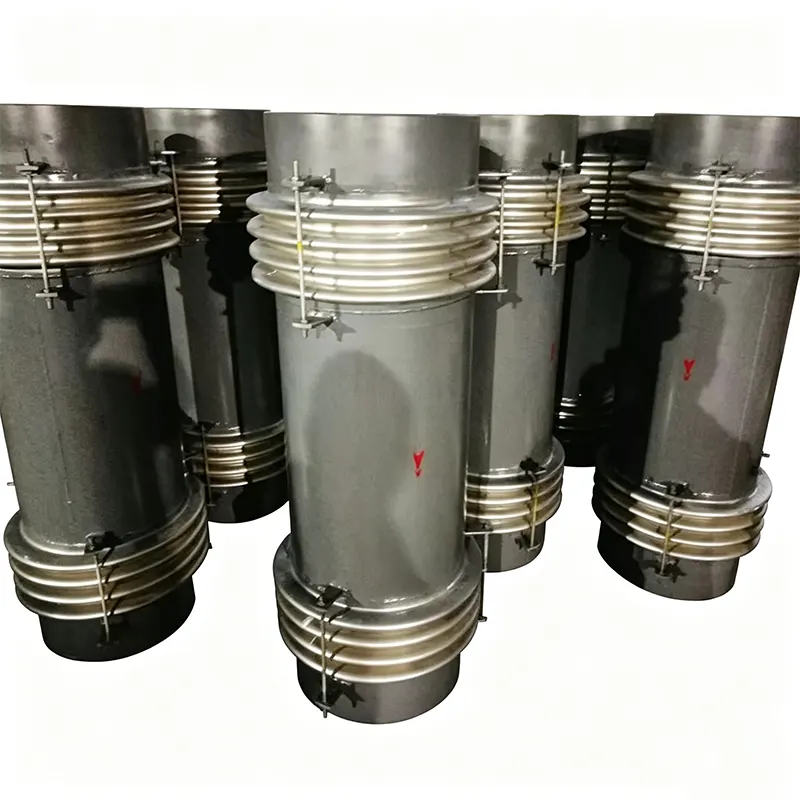

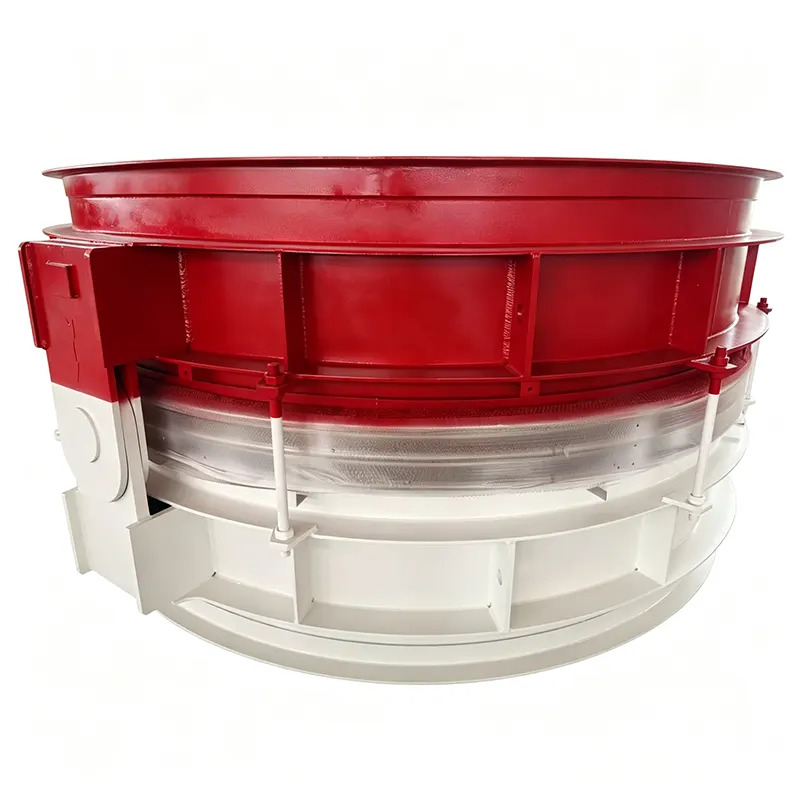

Druckentlastete Kompensatoren – eliminieren Druckschubkräfte auf angeschlossene Geräte wie Turbinen und Wärmetauscher, die dort wichtig sind, wo der Balgschub nicht auf Anker übertragen werden kann.

Von außen unter Druck stehende Faltenbälge – werden dort eingesetzt, wo eine große axiale Kompression erforderlich ist oder wenn die Faltenbälge vor äußerer Beschädigung und turbulenter Strömung geschützt werden müssen.

Jeder Typ ist mit der richtigen Innenhülse, Außenabdeckung und Anleitungsempfehlungen für die Anwendung konfiguriert – wird nicht als bloßer Balg geliefert, es sei denn, dies wird ausdrücklich angefordert.

Wo sie funktionieren und wie die Materialauswahl dem Prozess folgt

Stromerzeugung – Turbinenabgase, Kesselkohlepulverkanäle, Fernwärmezirkulationsleitungen. Große Durchmesser, hohe Temperaturen, kombinierte Bewegungen. Typisch für Temperatur- und Ermüdungsbeständigkeit sind Inconel 625 oder SS321.

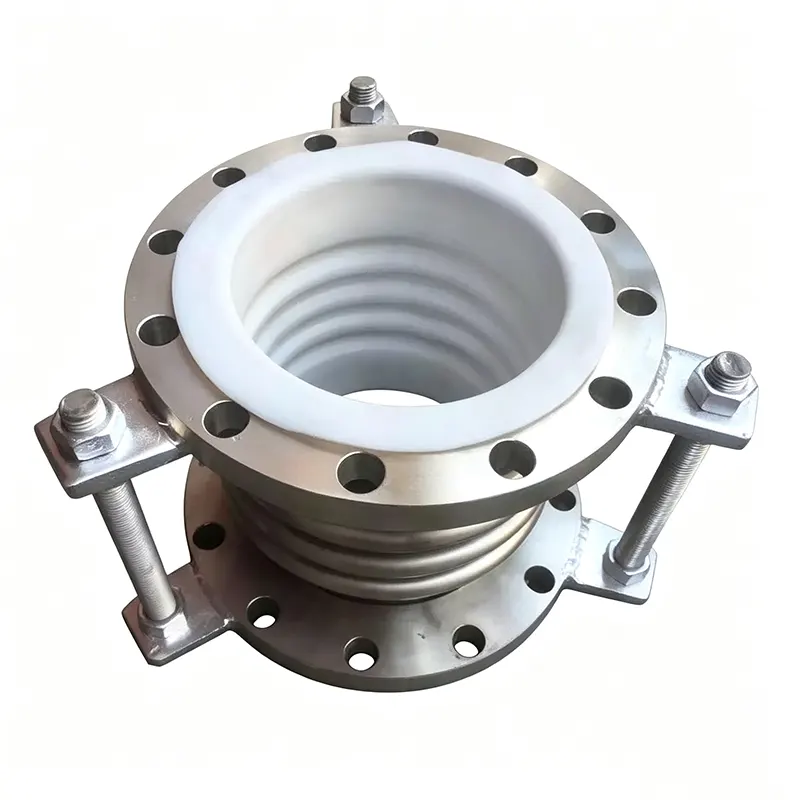

Raffinerien und petrochemische Anlagen – FCCU, Wärmetauscherstränge, Öltransferleitungen. Korrosionsbeständige Legierungen wie Inconel 625 oder Hastelloy werden basierend auf Schwefelgehalt, Chloriden und Betriebstemperatur ausgewählt.

Fernwärme und HVAC – Dampfleitungen, Kühlwasserkreisläufe. Schwerpunkt auf bewährter axialer Zyklenlebensdauer; Bälge aus Kohlenstoffstahl und SS304 mit äußeren Schutzbeschichtungen sind üblich.

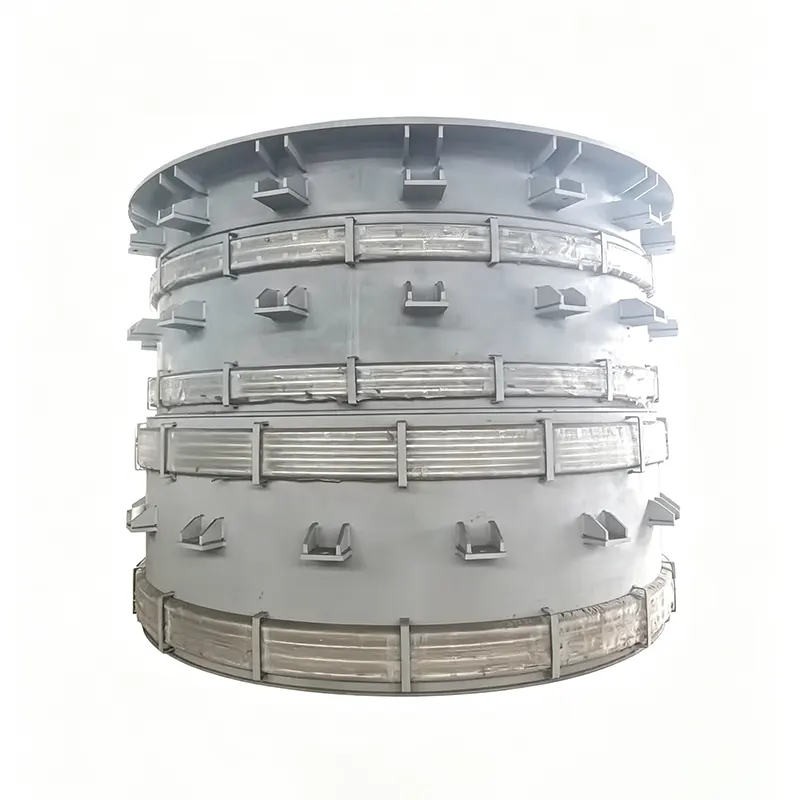

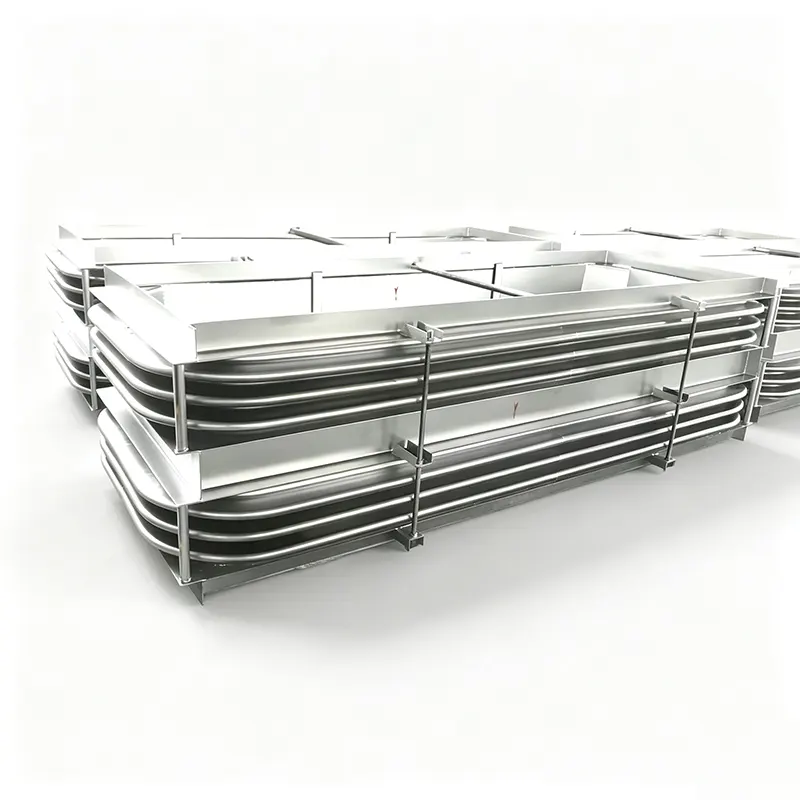

Stahlwerke und metallurgische Prozesse – Heißwindöfen, Verkokungsanlagen, Entstaubungskanäle. Bei Betriebstemperaturen über 800 °C empfehlen wir, ob ein Metallbalg mit Innenauskleidung konstruiert werden kann oder ob eine alternative Kompensation wie feuerfest ausgekleidete rechteckige Einheiten besser geeignet ist. Ehrliche technische Beratung, kein Zwangsverkauf.

Wasseraufbereitungs- und Pumpstationen – Schwingungsisolierung des Pumpenauslasses, Wassertransport über große Entfernungen. Verbundkompensatoren begrenzen den Druckschub und verhindern dessen Übertragung auf Pumpenflansche und Betondruckblöcke.

Zertifizierungen und Wiederholungsnachweise

Unser Qualitätssystem ist nach ISO 9001:2015 zertifiziert. Die Produkte erfüllen gegebenenfalls die CE-Kennzeichnungsanforderungen und Designs können bei Bedarf gemäß ASME- oder API-Standards überprüft werden. Der beste Beweis ist jedoch das Folgegeschäft: Über 70 % unserer Bestellungen kommen von langjährigen Partnern, die nachbestellen, weil die Produktleistung mit den Datenblättern übereinstimmt.

Wie die Zusammenarbeit mit Tianshun aussieht

Sie haben es mit einem engagierten Account Manager zu tun, der das Produkt technisch und nicht nur kommerziell versteht.

Anfragen erhalten Sie innerhalb von 24 Stunden sachlich beantwortet, inklusive vorläufiger Auswahlberatung, wenn Sie grundlegende Betriebsdaten mitteilen.

Das Technikteam bietet Materialempfehlungen, Bewegungsberechnungen und Installationsanleitungen.

Sonderanfertigungen – von nicht standardmäßigen Durchmessern bis hin zu exotischen Materialkombinationen – werden routinemäßig und nicht als Ausnahmen bearbeitet.

Die Produktionsplanung ist transparent; Pünktlicher Versand ist die Regel.

Der After-Sales-Support umfasst die Montageüberwachung und Wartungsberatung während der gesamten Lebensdauer der Verbindung.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35.000 m² große Anlage, Jiangsu, China – Versand in über 45 Länder.

Wir verkaufen nicht nur Kompensatoren. Wir sorgen dafür, dass sie in Ihrem System korrekt funktionieren.
