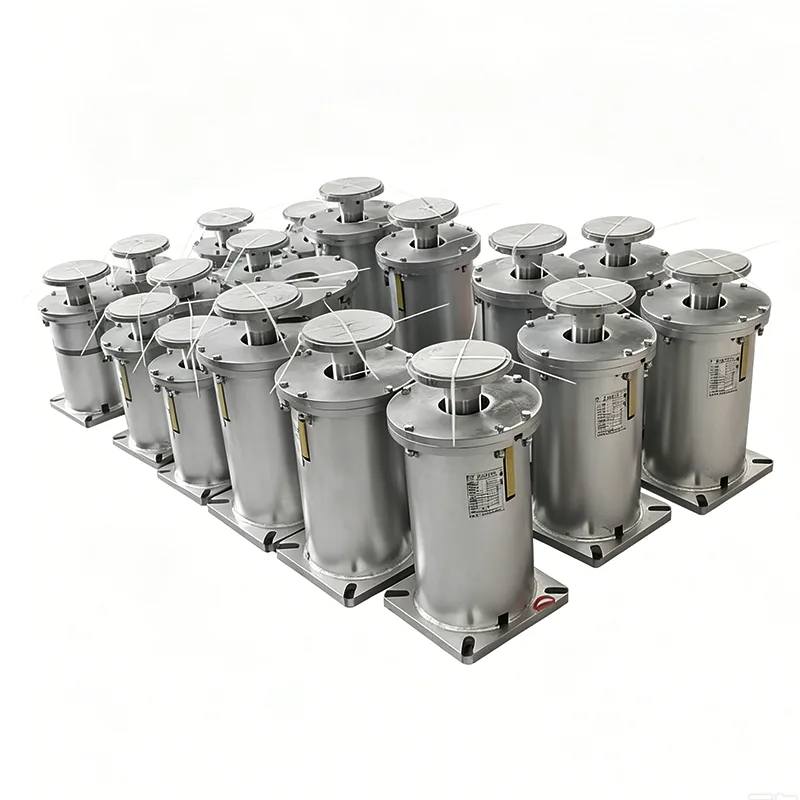

Korrosionsbeständige Federaufhänger für die Aufhängung und Vibration von Überkopfleitungen

Die meisten Leute nennen sie Federaufhänger, manche nennen sie Federstützen, und im Feld hört man beides. Bei Tianshun geben wir uns nicht auf den Namen ein – was zählt, ist, dass die Montage funktioniert, wenn ein Rohr an einem Strukturträger hängen und sich dennoch frei mit thermischen Zyklen bewegen muss. Wir bauen diese seit 14 Jahren für Kraftwerke, Raffinerie-Rohrgestelle und Verarbeitungslinien und unsere Federaufhänger halten derzeit Rohre in über 45 Ländern.

Ein Federhänger erfüllt zwei Aufgaben gleichzeitig: Er trägt das volle Gewicht des Rohrs von oben und bewegt sich mit dem Rohr mit, wenn es sich ausdehnt oder zusammenzieht. Im Gegensatz zu einer starren Aufhängestange, die einfach dort hängt, bleibt eine Federaufhängung über den gesamten Bewegungsbereich eingerastet. Dies ist besonders wichtig bei langen geraden Strecken erhöhter Rohre, bei denen sich die Wärmeentwicklung schnell summieren kann. Bei Leitungen, bei denen die Last nahezu konstant bleiben muss, unabhängig davon, wie weit sich das Rohr bewegt, kombinieren viele Projekte diese mitkonstante Federstützenauf dem gleichen Rack. Für weniger kritische Leitungen Standardvariable Federstützenerfüllen oft den Zweck – der gleiche Federaufhänger-Gehäusestil, nur eine andere interne Federanordnung.

Wo Federaufhänger in ein Rohrleitungssystem passen

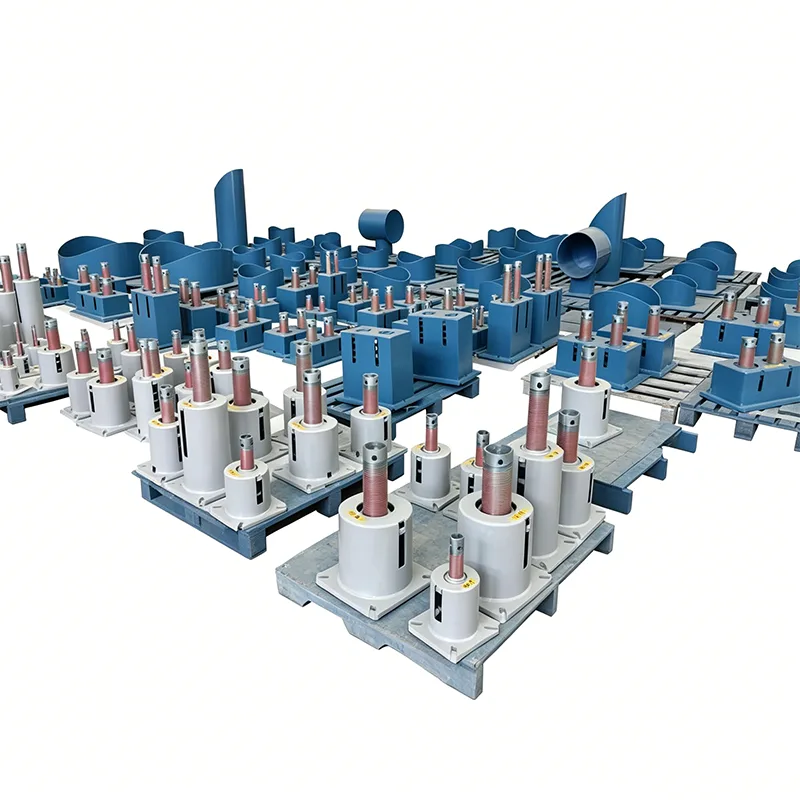

Ein Federhänger alleine funktioniert nicht. An einem typischen Rohrgestell arbeiten Federaufhänger neben starren Rohrstützen und Rohrschuhen, die das Gewicht in geringeren Höhen tragen. An Hochtemperatur-Verbindungspunkten oder in der Nähe von Geräteanschlüssen werden häufig Aufhänger eingesetzt, da sie Bodenfläche freigeben und dem Rohr Bewegungsspielraum in mehrere Richtungen geben. Wenn die Leitung kalt oder gekühlt ist, verhindert die Kombination des Aufhängers mit vorisolierten Rohrhalterungen an der Klemmstelle eine Vereisung und hält das Isolationssystem intakt. In vielen Projektspezifikationen wird die gesamte Baugruppe auch einfach als Teil eines Federunterstützungspakets bezeichnet – der Unterschied besteht eigentlich nur in der oben montierten gegenüber der unten montierten Feder.

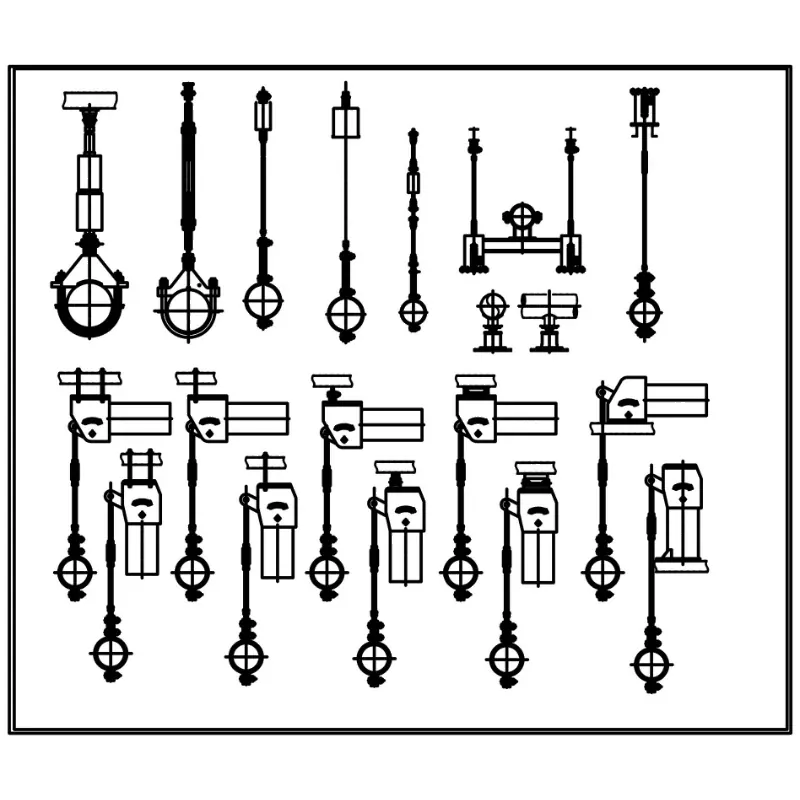

Was gehört zu einer Federaufhängungsbaugruppe?

Ein Federhänger ist nicht nur eine Feder in einer Dose. Es ist eine Versammlung. Folgendes verwenden wir normalerweise:

Für jede Materialcharge liegen Mühlentestberichte vor, und wir können diese auf die Chargennummer zurückführen. Wenn Ihre Spezifikation eine 3.2-Zertifizierung (EN 10204) erfordert, sind wir für Sie da.

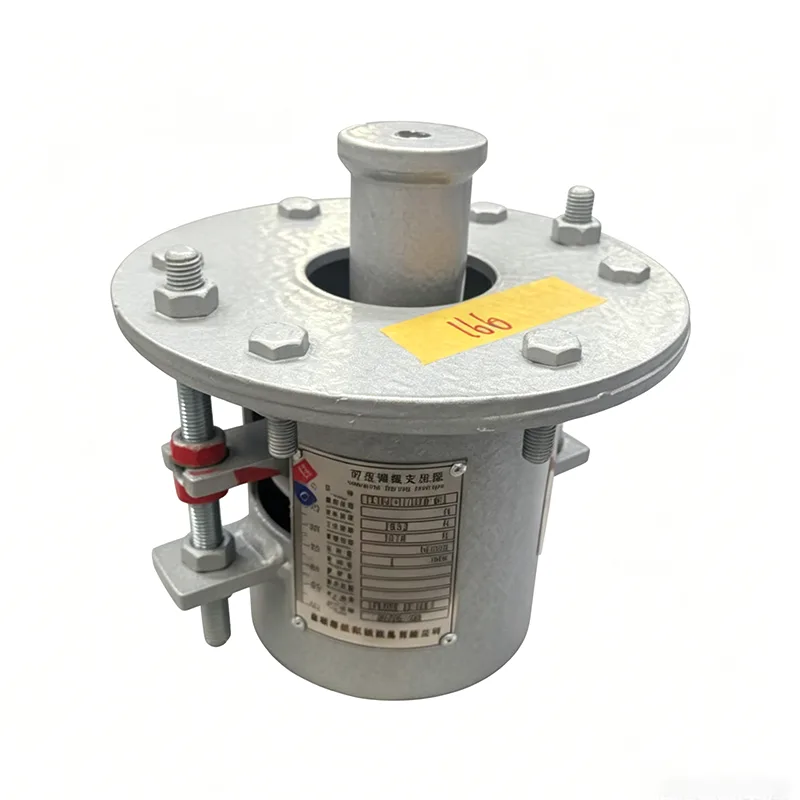

Standards, nach denen wir bauen

Wir fertigen Federaufhänger für folgende Anforderungen:

ANSI/MSS SP-58 – Rohrhalterungen und Aufhänger

ASME B31.3 – Prozessrohrleitungen

GB/T 17116

Bei Bedarf DIN-, JIS- oder projektspezifische Spezifikationen

Unsere Fabrik arbeitet nach ISO 9001:2015, was dokumentierte Verfahren in jedem Schritt bedeutet, vom Eingang des Rohmaterials bis zur abschließenden Belastungsprüfung.

Fragen, die wir bekommen

F1: Wann würde ich einen Federaufhänger anstelle einer am Sockel montierten Federstütze verwenden?

Wenn das Rohr in erhöhter Höhe verläuft und sich darunter keine Stahlplattform befindet, auf der man sitzen kann. Klassische Fälle sind Rohrverteiler, Freileitungen und Kessel-Penthouse-Rohrleitungen. Die Kleiderbügel werden am Deckenstahl befestigt und zum Rohr herabgelassen. Es kommt darauf an, wo Ihr Stützpunkt ist, nicht auf den Federmechanismus.

F2: Kann ich mit einem Kleiderbügel den gleichen Lastbereich erreichen wie mit einer Basisfeder?

Im Allgemeinen ja. Unsere variablen Federbügel decken ein paar Hundert Kilogramm bis hin zu über 20 Tonnen pro Bügel ab. Konstantfederhänger gehen höher. Wenn Sie etwas wirklich Schweres benötigen – sagen wir 40 Tonnen auf einer Stange – können wir es bauen, aber es ist sinnvoller, zuerst mit uns zu sprechen, damit wir uns mit Möglichkeiten zur Lastverteilung befassen können.

F3: Wie testet man Federaufhänger?

Wir stellen die Feder auf die angegebene Belastung ein, fahren sie über den gesamten Federweg und prüfen, ob die Kraft innerhalb der Toleranz bleibt. Für Kleiderbügel mit konstanter Feder zeichnen wir die Last-Durchbiegungs-Kurve auf und bestätigen, dass sie flach innerhalb der Designmarge liegt. Die Wegskalen werden verifiziert und alle Verbindungen werden auf Gewindequalität und Schweißnahtintegrität überprüft.

F4: Was ist Ihre Standardvorlaufzeit?

Für Standard-Aufhängungsbaugruppen mit üblichen Lastbereichen 20–25 Tage. Wenn Sie Hardware aus Edelstahl 304, spezielle Beschichtungen oder eine nicht standardmäßige Reise benötigen, rechnen Sie mit 30–40 Tagen. Große Projektpakete erhalten einen eigenen Produktionsplan und wir geben Ihnen mit dem Angebot eine feste Lieferzusage.

F5: Wie werden sie versendet?

Aufhängungsbaugruppen sind in handliche Teile zerlegt – Federgehäuse, Stangensatz und Klemme – und zusammen in Holzkisten mit wasserdichter Auskleidung verpackt. Jede Kiste ist mit der Nummer des Aufhängeschilds versehen, sodass das Team vor Ort sie sofort der Rohrhalterungszeichnung zuordnen kann.

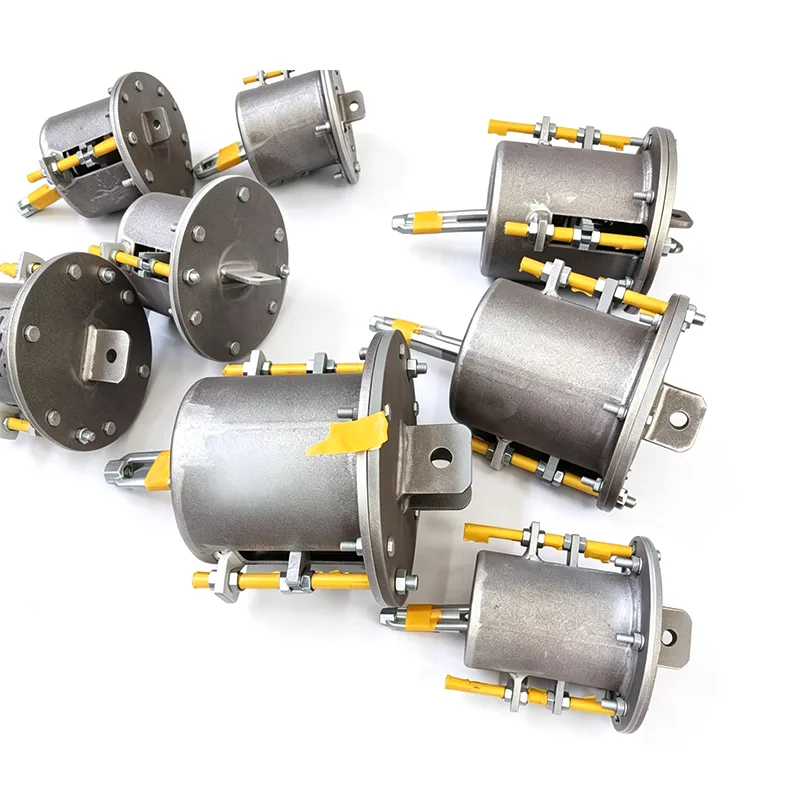

Anpassungen werden von uns regelmäßig durchgeführt

Viele Kunden glauben, dass Federaufhänger nur als Standardartikel im Katalog erhältlich sind. So arbeiten wir nicht. Die meisten von uns versendeten Federbügel verfügen über mindestens ein individuelles Detail, sei es:

Verlängerter Hub zur Aufnahme großer seismischer Bewegungen

Kundenspezifische Stangenlängen für bestimmte Durchfahrtshöhen

Edelstahlkonstruktion für Küsten- oder korrosive Umgebungen

Hochtemperatur-Federmaterial für Leitungen mit Temperaturen über 400 °C

Spezielle Farbsysteme – Epoxidharz, zinkreiche Grundierung oder Marinebeschichtung

Sie müssen Ihr Rohr nicht an unserem Aufhänger befestigen. Wir bauen den Aufhänger an Ihr Rohr.

Was wir aus realen Projekten gelernt haben

Einige praktische Punkte, die Sie wissen sollten, wenn Sie eine Rohrhalterungsspezifikation schreiben:

Reparieren Sie bei langen Geradeausläufen nicht jeden Stützpunkt. Lassen Sie die Federhänger das Wachstum auffangen und platzieren Sie die Anker strategisch. Wenn Ihr Rohrspannungsingenieur die Bewegungsdaten bereitstellt, können wir Ihnen dabei helfen, festzulegen, welche Aufhänger wohin angebracht werden.

Wenn das Rohr isoliert ist, geben Sie den Schellentyp und die Ausrichtung im Voraus an. Das Nachrüsten einer Isolierung an einem Aufhängepunkt nach der Installation ist aufwändig und teuer.

Für Außeninstallationen in feuchten oder Küstengebieten sollten Sie rostfreie Beschläge oder zumindest eine Feuerverzinkung angeben. Kohlenstoffstahlstangen sehen am ersten Tag gut aus, aber nach zwei Regenzeiten wird es nicht mehr so ​​sein.

Der Tianshun-Weg

Wir sind kein Handelsunternehmen, das die Teile anderer in unsere Kiste legt. Wir stellen diese in unserer eigenen Fabrik in Yangzhou her. Wir kaufen den Stahl, bearbeiten die Komponenten, wickeln und testen die Federn, montieren die Einheiten, lackieren sie, verpacken sie und versenden sie. Es gibt keinen Mittelschritt, bei dem Qualität verloren geht.

Im Laufe der Jahre haben wir komplette Federaufhängungspakete für Projekte geliefert, die während der Inbetriebnahme und im jahrelangen Betrieb ohne Probleme verliefen. Aus diesem Grund kommen über 70 % unserer Kunden wieder – nicht weil wir die günstigsten sind (wir sind fair, nicht billig), sondern weil die Kleiderbügel pünktlich ankommen, den Zeichnungen entsprechen und weiterhin ihre Arbeit erledigen.

Wenn Sie den Preis für ein Projekt festlegen, das Federaufhänger, konstante Federstützen oder vorisolierte Rohrschuhe erfordert, senden Sie uns Ihre Datenblätter oder Aufschläge. Wir erstellen ein angemessenes Angebot – direkt ab Werk, ohne versteckte Aufschläge – und wenn Sie möchten, führen wir Sie durch die Designlogik, die unserer Auswahl zugrunde liegt. Gerne können Sie auch die Fabrik besichtigen und sich die Produktionslinie selbst ansehen.
