Wenn Industrierohre Wärmeausdehnungen aufnehmen und gleichzeitig plötzlichen Stoßbelastungen standhalten müssen,TianshunbietetHydraulische Dämpfer zur RohrsicherungEntwickelt, um die Systemstabilität unter anspruchsvollen Betriebsbedingungen aufrechtzuerhalten. Diese geschwindigkeitsempfindlichen Geräte ermöglichen eine allmähliche Rohrbewegung während des normalen Betriebs und sorgen für eine dynamische Begrenzung, wenn eine schnelle Verschiebung die Rohrintegrität gefährdet.
Hydraulische Dämpfer sind wesentliche dynamische Rückhaltevorrichtungen in Kraftwerken, petrochemischen Anlagen, Raffinerien und anderen Industrieanlagen, in denen Rohrleitungssysteme seismischen Kräften, Wasserschlägen, Drucktransienten und gerätebedingten Störungen ausgesetzt sind. Im Gegensatz zu herkömmlichen starren Rückhaltesystemen nehmen sie langsame thermische Bewegungen auf und widerstehen gleichzeitig plötzlichen, schnellen Verschiebungen. In diesem Artikel werden ihre Funktionsprinzipien, Schlüsselkomponenten, technischen Überlegungen, Anwendungen und Wartungsanforderungen erläutert. Außerdem wird dargelegt, wie die geeignete Ausrüstung für bestimmte Rohrsicherungsprojekte ausgewählt wird und wie Tianshun die Anforderungen an industrielle Rohrleitungen unterstützen kann.
Hydraulische Dämpfer sind spezielle mechanisch-hydraulische Geräte, die schnelle Bewegungen in Rohrleitungssystemen einschränken und gleichzeitig relativ uneingeschränkte Bewegungen bei niedrigen Geschwindigkeiten ermöglichen. Sie sind besonders wertvoll in Installationen, in denen sich Rohre während normaler Betriebszyklen ausdehnen, zusammenziehen oder verschieben, bei unerwarteten dynamischen Ereignissen jedoch unter Kontrolle bleiben müssen.
Ein typischer hydraulischer Dämpfer enthält einen Zylinder, einen Kolben, eine Kolbenstange, Hydraulikflüssigkeit, einen internen Durchflusskontrollmechanismus, Dichtungen und Endanschlüsse. Wenn sich ein Rohr aufgrund von Temperaturänderungen langsam bewegt, fließt Hydraulikflüssigkeit durch kalibrierte Kanäle und ermöglicht so die Bewegung des Kolbens. Wenn die Bewegung die spezifizierte Aktivierungsgeschwindigkeit des Geräts überschreitet, erhöht sich der hydraulische Widerstand erheblich und hilft so, das Rohr festzuhalten.
Hydraulische Dämpfer arbeiten im Allgemeinen neben tragenden Stützen und ersetzen diese nicht. Federaufhänger, Rohrschuhe und andere Stützen tragen das Rohrgewicht und nehmen normale Bewegungen auf, während Dämpfer für die Begrenzung bestimmter dynamischer Belastungen sorgen.
Projektspezifische Details finden Sie in den Produktinformationen zu hydraulischen Snubbern für Rohrhalterungen von Tianshun.
Das Funktionsprinzip beruht auf dem Verhältnis zwischen Kolbengeschwindigkeit und hydraulischem Widerstand. Das Gerät reagiert unterschiedlich auf allmähliche Verschiebungen und plötzliche Bewegungen und trägt so dazu bei, dass Rohrleitungssysteme im Normalbetrieb flexibel bleiben, ohne dass die dynamische Begrenzung verloren geht.
Industrierohre erfahren Dimensionsänderungen, wenn die Betriebstemperaturen steigen und fallen. Bei ausreichend langsamer Bewegung ermöglicht der Dämpfer seinem Kolben, sich mit begrenztem Widerstand durch den Zylinder zu bewegen. Dies trägt dazu bei, eine unnötige Einschränkung der thermischen Ausdehnung und Kontraktion zu verhindern.
Während eines seismischen Ereignisses, eines Wasserschlags, einer Turbinenabschaltung oder einer ähnlichen vorübergehenden Störung kann die Rohrgeschwindigkeit schnell ansteigen. Der interne Hydraulikmechanismus des Dämpfers begrenzt den Flüssigkeitsfluss, wenn die angegebenen Aktivierungsbedingungen erreicht sind.
Der zunehmende hydraulische Widerstand erschwert die weitere Bewegung des Kolbens erheblich. Das Gerät überträgt dann die resultierende Rückhaltekraft über seine Montageverbindungen auf die Tragkonstruktion und trägt so dazu bei, übermäßige Rohrverschiebungen zu begrenzen.
Sobald der Übergang nachlässt, kann der Mechanismus je nach Konstruktion zu seinem normalen bewegungsermöglichenden Verhalten zurückkehren. Die richtige Dimensionierung, Installation und Wartung sind wichtig, um sicherzustellen, dass der Dämpfer während seiner gesamten Lebensdauer wie vorgesehen reagiert.
Richtig spezifizierte hydraulische Dämpfer bieten mehrere technische Vorteile für industrielle Rohrleitungssysteme.
Eine wichtige Einschränkung besteht darin, dass hydraulische Dämpfer nicht eine universelle Lösung für jedes Vibrationsproblem sind. Ihre Eignung hängt von den Bewegungseigenschaften, dem Frequenzbereich, den Lastfällen und den Leistungsanforderungen des Rohrleitungssystems ab. Hochfrequente Vibrationen mit niedriger Amplitude erfordern möglicherweise einen anderen oder ergänzenden Ansatz zur Vibrationskontrolle.
Hydraulische Dämpfer werden häufig für kritische Rohrleitungsnetze in Betracht gezogen, bei denen eine plötzliche Verschiebung die Betriebskontinuität, die Geräteintegrität oder die Anlagensicherheit beeinträchtigen könnte.
Hauptdampfleitungen, Speisewasserleitungen und andere Hochenergiekreisläufe können bei Geräteausfällen, Drucktransienten oder seismischen Ereignissen dynamischen Belastungen ausgesetzt sein. Dämpfer helfen, Bewegungen einzudämmen, wenn die Konstruktionsbedingungen dies erfordern.
Prozessleitungen, die an Pumpen, Kompressoren, Öfen und Druckgeräte angeschlossen sind, können schnellen Änderungen der Betriebsbedingungen ausgesetzt sein. Richtig konstruierte Rückhaltesysteme können dabei helfen, vorübergehende Belastungen zu kontrollieren und gefährdete Verbindungen zu schützen.
Sicherheitsrelevante Rohrleitungssysteme erfordern möglicherweise eine sorgfältig dokumentierte Rückhalteleistung, Umweltqualifikation und seismische Bewertung. Die Auswahl muss den geltenden Projektcodes und Qualifikationsanforderungen entsprechen und darf sich nicht nur auf allgemeine Produktbeschreibungen verlassen.
Gasverarbeitungs-, Flüssigerdgasanlagen und Hochdruckübertragungsleitungen erfordern möglicherweise spezielle Unterstützungsanordnungen, um Betriebsbewegungen aufzunehmen und gleichzeitig bestimmte dynamische Ereignisse zu kontrollieren.
Metallbalgkompensatoren und ähnliche Komponenten können empfindlich auf übermäßige Verschiebung oder äußere Belastung reagieren. Richtig positionierte Dämpfer können dazu beitragen, die Bewegung während definierter Übergangsbedingungen zu begrenzen, vorausgesetzt, die gesamte Rückhalteanordnung ist für die Verbindungs- und Rohrleitungslasten ausgelegt.
Die Leistung hydraulischer Dämpfer hängt von mehreren miteinander verbundenen Konstruktionsparametern ab. Die folgende Tabelle fasst repräsentative Werte zusammen, die in den Produktinformationen von Tianshun veröffentlicht wurden. Die tatsächlichen Anforderungen müssen für das spezifische Modell und Projekt bestätigt werden.
| Parameter | Repräsentativer Bereich oder Option | Technische Überlegungen |
|---|---|---|
| Tragfähigkeit | Ungefähr 5 kN bis 500 kN und mehr für kundenspezifische Einheiten | Muss berechnete Rückhaltekräfte und spezifizierte Lastfälle berücksichtigen. |
| Standardhub | 100, 150, 200, 300 und 500 mm | Muss die erwarteten thermischen Verschiebungen und Installationstoleranzen abdecken. |
| Aktivierungsgeschwindigkeit | Typischerweise 5–50 mm/s, je nach Spezifikation | Muss die normale Rohrbewegung von den dynamischen Bedingungen unterscheiden, die eine Begrenzung erfordern. |
| Standard-Betriebstemperatur | Ungefähr -40°C bis +120°C | Überprüfen Sie die Eignung von Flüssigkeit, Dichtungen und Material bei tatsächlichen Betriebstemperaturen. |
| Zylindermaterial | Optionen aus Kohlenstoffstahl oder legiertem Stahl | Die Auswahl hängt von den Belastungen, der Umgebung und den Projektspezifikationen ab. |

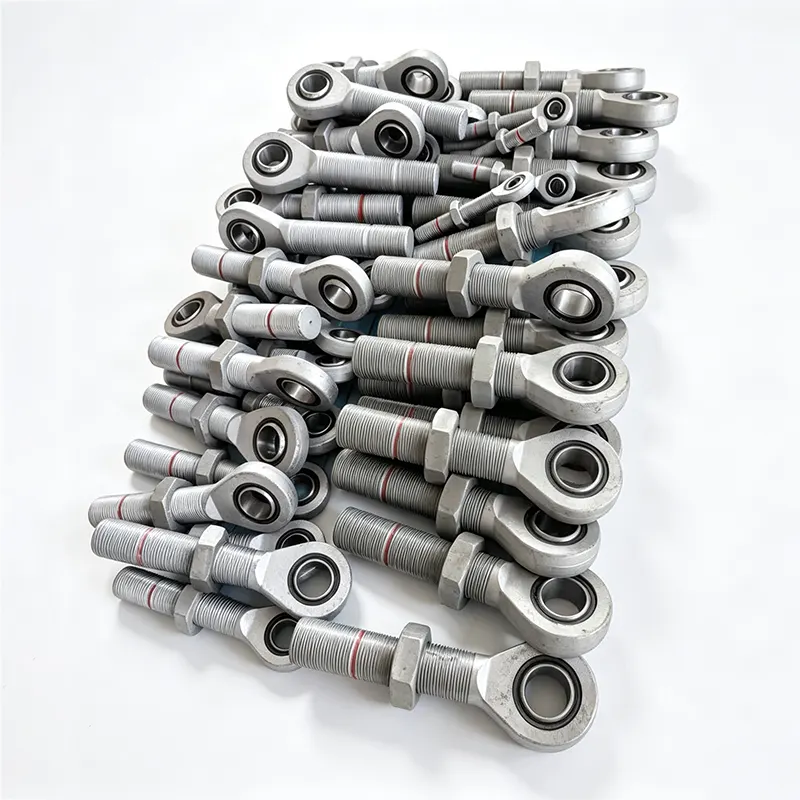

| Verbindungen beenden | Optionen für Stangenauge, Gabelkopf, Kugelgelenk und Gewinde | Muss mit der strukturellen Befestigung und der zulässigen Bewegungsrichtung übereinstimmen. |
| Testen | Funktions-, Druck- und Dichtheitsprüfung gemäß Vorgabe | Bestätigen Sie vor der Abnahme die Inspektionsprotokolle und die erforderliche Dokumentation. |
Diese Werte sind Richtwerte für das Produkt und kein Ersatz für ein genehmigtes Datenblatt oder eine projektspezifische Berechnung. Für nukleare, Hochtemperatur- oder andere kritische Dienste bestätigen Sie die geltenden Qualifikationsanforderungen direkt beim Hersteller.
Die Wahl eines hydraulischen Dämpfers erfordert eine Koordination zwischen Rohrleitungsspannungsanalyse, Stützdesign, Geräteschnittstellen und Standortbedingungen. Eine alleinige Beschaffung nach Rohrnenndurchmessern reicht nicht aus.
Bestimmen Sie, ob die Rückhaltevorrichtung seismischen Belastungen, Wasserschlägen, Entladungen von Sicherheitsventilen, Auslösungen von Geräten, windbedingten Bewegungen oder anderen vorübergehenden Störungen standhalten muss. Der maßgebliche Lastfall legt die erforderliche Rückhalteleistung fest.
Verwenden Sie die genehmigte Rohrleitungsspannungsanalyse, um die erforderlichen Zug- und Druckkräfte zu ermitteln. Überprüfen Sie die Dämpfungsleistung, die Befestigungsstärke, den Baustahl, die Schweißnähte und die angeschlossenen Rohrkomponenten als Teil des gesamten Lastpfads.
Ermitteln Sie den erwarteten thermischen Weg von heiß nach kalt, die Installationsposition und die mögliche Verschiebung unter den geltenden Betriebsbedingungen. Ein ausreichender Hub trägt dazu bei, unerwünschten Endkontakt und Störungen der normalen Rohrbewegung zu verhindern.
Die Aktivierungsgeschwindigkeit muss für den erwarteten Bereich normaler Bewegung und die dynamischen Ereignisse, die eine Zurückhaltung erfordern, geeignet sein. Eine falsche Kalibrierung kann zu unerwünschtem Widerstand während des Routinebetriebs oder zu einer unzureichenden Reaktion während eines Übergangs führen.
Überprüfen Sie die Umgebungs- und Rohrtemperaturen, die Korrosionseinwirkung, die Luftfeuchtigkeit, die Flüssigkeitsverträglichkeit und alle besonderen Umgebungsanforderungen. Für spezielle Anwendungen sind möglicherweise verbesserte Materialien, Dichtungen, Schutzbeschichtungen oder Qualifikationstests erforderlich.
Identifizieren Sie die maßgeblichen Designcodes und Projektspezifikationen. Abhängig von der Anwendung können dies relevante Anforderungen aus ASME B31.1, ASME B31.3, MSS-Standards oder Nukleardienstspezifikationen sein. Bestätigen Sie die genauen Editionen, Anwendbarkeit und erforderlichen Qualifikationsumfang mit dem zuständigen Ingenieur.
Weitere Informationen zu ergänzender Unterstützungsausrüstung finden Sie in den konstanten Federunterstützungen von Tianshun und sehen Sie sich an, wie die ausgewählten Komponenten in einem koordinierten Rohrleitungsunterstützungssystem zusammenarbeiten können.
Selbst ein richtig ausgewählter hydraulischer Dämpfer kann eine schlechte Leistung erbringen, wenn er falsch installiert oder unzureichend gewartet wird. Bei der Installation und Inspektion sollten die Anweisungen des Herstellers und die genehmigte Projektdokumentation befolgt werden.
Bei der Inspektion sollten Hydraulikflüssigkeitslecks, Korrosion, Schäden an der Kolbenstange, lose Verbindungen, beschädigte Dichtungen, ungewöhnliche Verschiebungen und Anzeichen mechanischer Störungen berücksichtigt werden. Jeder ungewöhnliche Zustand sollte anhand der Serviceanweisungen des Herstellers beurteilt werden.
Inspektionsintervalle und Überholungspläne müssen das Gerätehandbuch, die Betriebsumgebung, den Ereignisverlauf und die Projektanforderungen widerspiegeln. Die von Tianshun veröffentlichten Leitlinien sehen Inspektionen in Abständen von etwa drei bis fünf Jahren und mögliche Überholungen in etwa zehn Jahren unter normalen Betriebsbedingungen vor; Diese sollten als allgemeine Leitlinien und nicht als universelle Anforderungen betrachtet werden. Für sicherheitskritische Anwendungen kann ein anderer Zeitplan erforderlich sein.
Überprüfen Sie nach einem erheblichen seismischen Ereignis oder einem anderen konstruktionsbedingten Übergang das Rückhaltesystem gemäß den geltenden Verfahren vor Ort, bevor Sie die betroffene Ausrüstung wieder in Betrieb nehmen.
Ihr Hauptzweck besteht darin, eine langsame Rohrbewegung unter normalen Betriebsbedingungen zu ermöglichen und gleichzeitig eine schnelle Verschiebung aufgrund bestimmter dynamischer Ereignisse zu begrenzen. Dies hilft bei der Kontrolle der Lasten, die auf Rohrleitungen, angeschlossene Geräte und tragende Strukturen übertragen werden.
Eine Federaufhängung trägt das Rohrgewicht und nimmt gleichzeitig thermische Bewegungen auf. Ein hydraulischer Dämpfer dient in erster Linie der dynamischen Begrenzung und ersetzt im Allgemeinen nicht die tragende Funktion einer Stütze. Beide können im selben Rohrleitungssystem für unterschiedliche technische Zwecke verwendet werden.
Beginnen Sie mit der genehmigten Rohrleitungsspannungsanalyse und identifizieren Sie die maßgeblichen dynamischen Lastfälle. Bei der Auswahl müssen Rückhaltekräfte, Zug- und Druckkapazität, Hub, Montagelasten und die Festigkeit des gesamten Befestigungssystems berücksichtigt werden.
Viele hydraulische Dämpfer unterstützen die horizontale, vertikale oder geneigte Installation, die zulässige Ausrichtung hängt jedoch vom Design ab. Bestätigen Sie vor der Installation die Anweisungen des Herstellers, die Montagekonfiguration und alle projektspezifischen Einschränkungen.
Ja. Die Inspektion sollte gegebenenfalls Leckagen, Korrosion, Stangenzustand, Verbindungen und Funktionsleistung umfassen. Der Inspektions- und Überholungsplan sollte den Herstelleranweisungen und den Betriebsanforderungen der Anlage entsprechen.
Nein. Sie dienen in erster Linie dazu, schnelle Bewegungen und bestimmte vorübergehende Belastungen einzudämmen. Kontinuierliche Vibrationen mit niedriger Amplitude und hoher Frequenz erfordern möglicherweise zusätzliche Analysen und andere Maßnahmen zur Vibrationskontrolle.
Geben Sie die erforderliche Tragfähigkeit, den Hub, die Betriebs- und Umgebungstemperaturen, die Aktivierungsgeschwindigkeit, die Montageausrichtung, die Endanschlüsse, die Rohrspannungs- oder Stützzeichnungen, die Umgebungsbedingungen und die geltenden Projektstandards an. Diese Angaben helfen dem Hersteller bei der Beurteilung der geeigneten Konfiguration.
Hydraulische Dämpfer zur Rohrsicherung spielen eine wichtige Rolle in industriellen Rohrleitungssystemen, die routinemäßige thermische Bewegungen aufnehmen und gleichzeitig plötzlichen dynamischen Kräften standhalten müssen. Die richtige Auswahl hängt von berechneten Lasten, Hubanforderungen, Aktivierungseigenschaften, Installationsdetails, Materialkompatibilität und den geltenden Design- und Qualifikationsstandards ab. Durch die Integration von Dämpfern mit geeigneten Rohrhalterungen und Erweiterungskomponenten können Sie ein koordiniertes Rückhaltesystem schaffen, anstatt sich bei der Lösung jedes Bewegungsproblems auf ein einziges Gerät zu verlassen.
Tianshun unterstützt industrielle Rohrleitungsprojekte mit hydraulischen Snubber-Lösungen und zugehörigen Produkten zur Pipeline-Unterstützung. Wenn Sie eine Neuinstallation planen, ein vorhandenes Rückhaltesystem aufrüsten oder maßgeschneiderte Ausrüstung für anspruchsvolle Betriebsbedingungen beschaffen möchten, bereiten Sie Ihre technischen Anforderungen vorKontaktieren Sie unsum geeignete Konfigurationen, technische Überlegungen und projektspezifische Angebotsoptionen zu besprechen.
