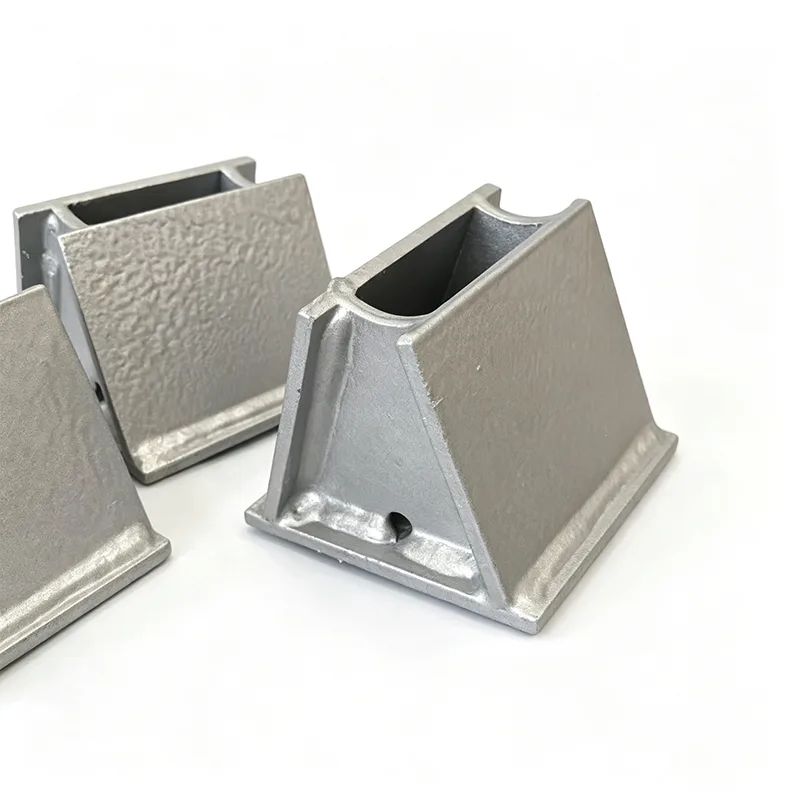

Höhenverstellbare Rohrschuhhalterung

Auf dem Papier ist eine Rohrleitungshöhe eine feste Zahl. Vor Ort ist das selten der Fall. Stahlsäulen setzen sich. Fundamente verschieben sich leicht. Federstützen werden stärker oder schwächer komprimiert als vom Spannungsmodell vorhergesagt. Wenn das Rohr am Saugstutzen einer Pumpe oder am Kompressorflansch 10 mm zu hoch oder 15 mm zu tief endet, führt das gewaltsame Einrasten der Verbindung zu Stutzenbelastungen, für die das Gerät nie ausgelegt ist. Der einfachste Weg, die richtige Höhe zu erreichen – und beizubehalten – ist ein Rohrschuh, den Sie anpassen können.

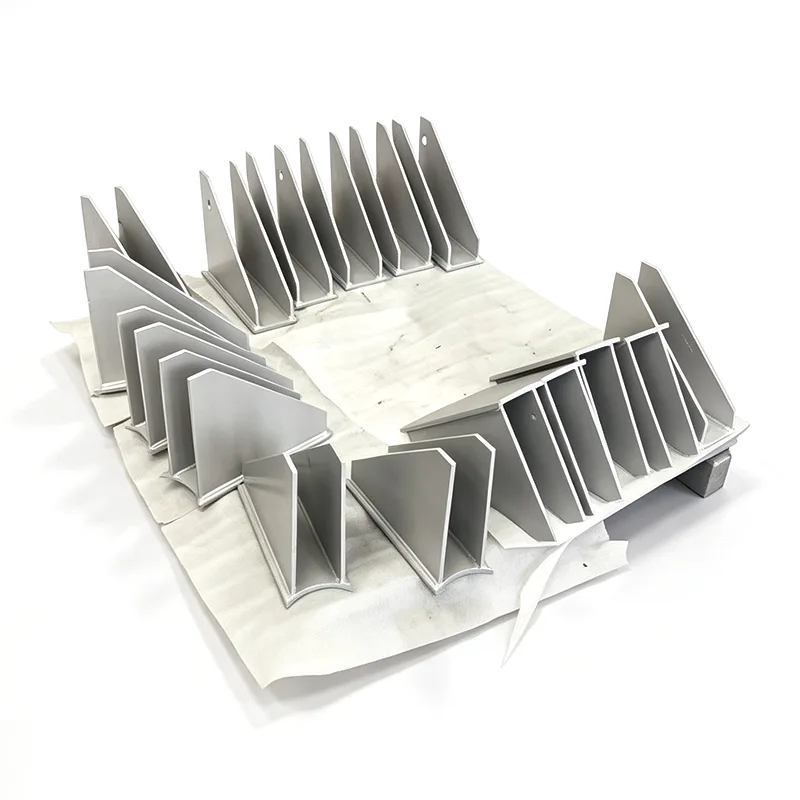

Seit 2012 fertigen wir in unserem Werk in Jiangsu höhenverstellbare Rohrschuhstützen. Das Design selbst ist nicht kompliziert, aber es ist schon schwierig, die Position unter Eigengewicht, thermischen Bewegungen und Vibrationen zuverlässig zu halten. Unsere verstellbaren Schuhe tun dies derzeit unter Dampfverteilern in Südostasien, Kaltwasserleitungen im Nahen Osten und LNG-Rohrleitungen in Nordamerika.

Wie die Anpassung funktioniert – und warum sie so bleibt

Das Herzstück der Baugruppe ist ein Gewindeschaft, der zwischen der Rohrhalterung und der Grundplatte verläuft. Durch Drehen der Einstellmutter wird das Rohr in feinen Schritten angehoben oder abgesenkt. Sobald die Höhe eingestellt ist, kommen zwei unabhängige Verriegelungsmechanismen ins Spiel:

Eine schwere Sicherungsmutter wird gegen den Hauptkörper festgezogen und verhindert ein Kriechen unter vertikaler Last.

Bei größeren Größen eine sekundäre Sicherungsschraube oder ein geteilter Kragen, der die Drehung mechanisch blockiert, selbst bei anhaltenden Vibrationen von Kolbenkompressoren oder Gasleitungen mit hohem Durchfluss.

Jeder Schuh wird vor dem Versand im Werk auf das 1,5-fache seiner Nennkapazität getestet. Die Gewindekomponenten werden aus Rundstäben gefertigt – nicht aus Gewindestangen geschnitten –, sodass die tragenden Gewinde ein vollständiges Profil haben und frei von Spannungserhöhungen sind, die einen Standardbolzen beim Biegen brechen lassen könnten.

Materialien, die zu Ihrem Service passen

Standardmäßig sind verstellbare Schuhe aus Kohlenstoffstahl gefertigt, mit Feuerverzinkung als Standard-Korrosionsschutz. Für korrosive oder nasse Umgebungen liefern wir komplett rostfreie Versionen in 304L oder 316L. Um ein Festfressen zu verhindern, werden die Gewindeflächen bei der Montage mit einem Antifressmittel beschichtet – das ist wichtig, denn eine Stellmutter, die sich vor Ort nicht drehen lässt, ist nicht mehr verstellbar.

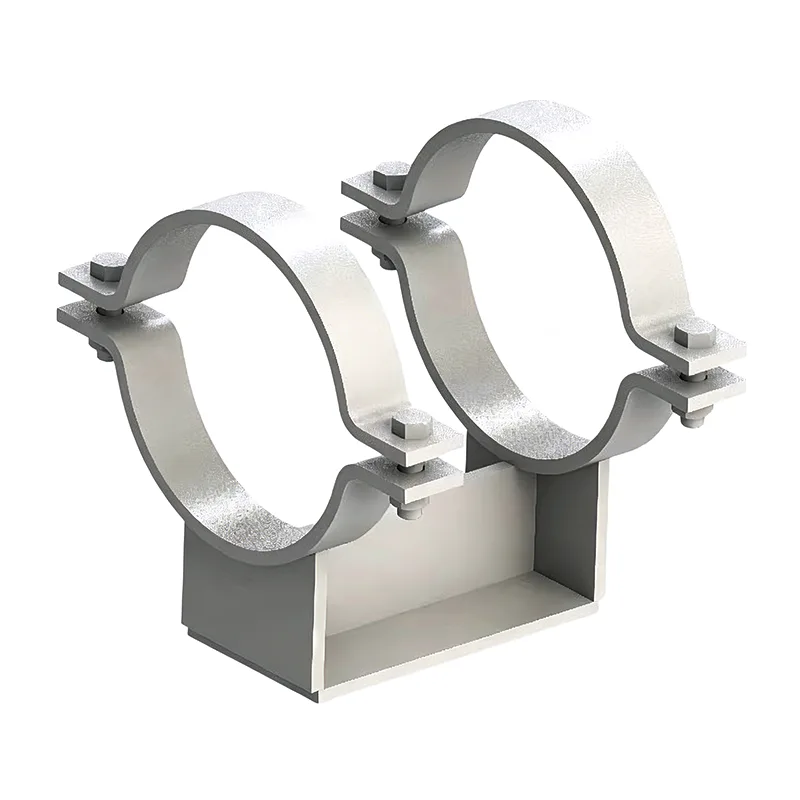

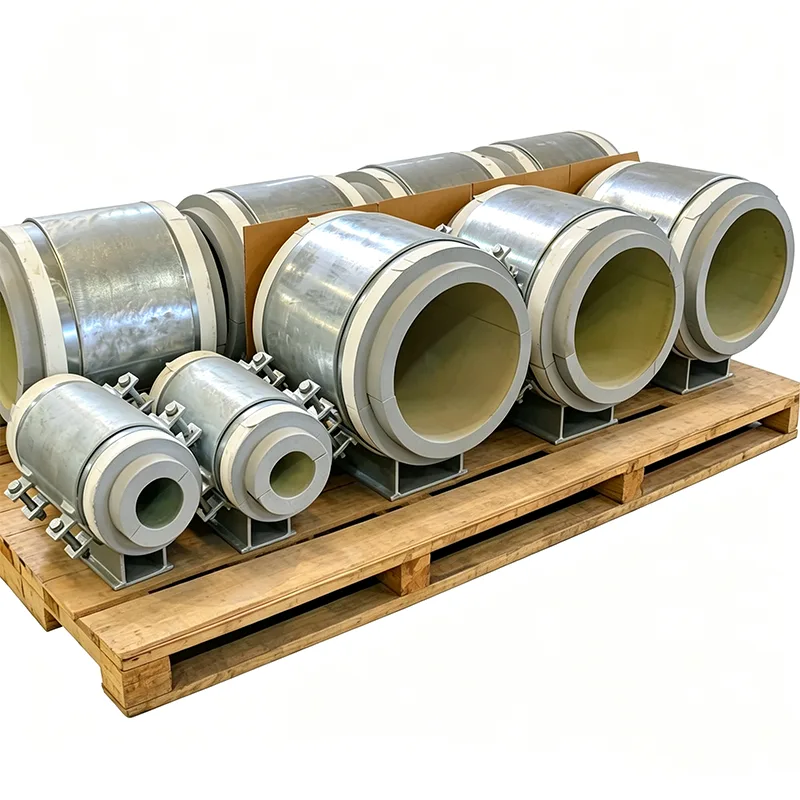

Wenn die höhenverstellbare Rohrschuhhalterung heiß oder kalt ist, integrieren wir einen tragenden Isolierblock (PIR oder Schaumglas) zwischen der Rohrhalterung und dem Stützstiel. Die Größe der Isolierung ist auf die Dicke der Rohrisolierung abgestimmt und die Dampfsperre bleibt durchgehend – keine kalten Stellen, keine Kondensation.

Wo verstellbare Rohrschuhe einen Unterschied machen

Ansaug- und Auslassleitungen für Pumpen und Kompressoren, bei denen die Düsenlasten innerhalb der vom Hersteller zulässigen Grenzen bleiben müssen.

Rohrgestellstützen in Bereichen, die Bodensetzungen oder Frost ausgesetzt sind.

Leitungen, die für die Entwässerung oder den Prozessfluss ein präzises Gefälle benötigen, wie z. B. Kesselabschlämmrohre oder Brenngasleitungen.

Federunterstützte Systeme, bei denen die Kaltposition nach der Lastübertragung von temporären Stützen feinjustiert werden muss.

Nachrüstungen und Einbindungen, bei denen die vorhandene Rohrhöhe nicht ganz mit der neuen Verlegung übereinstimmt.

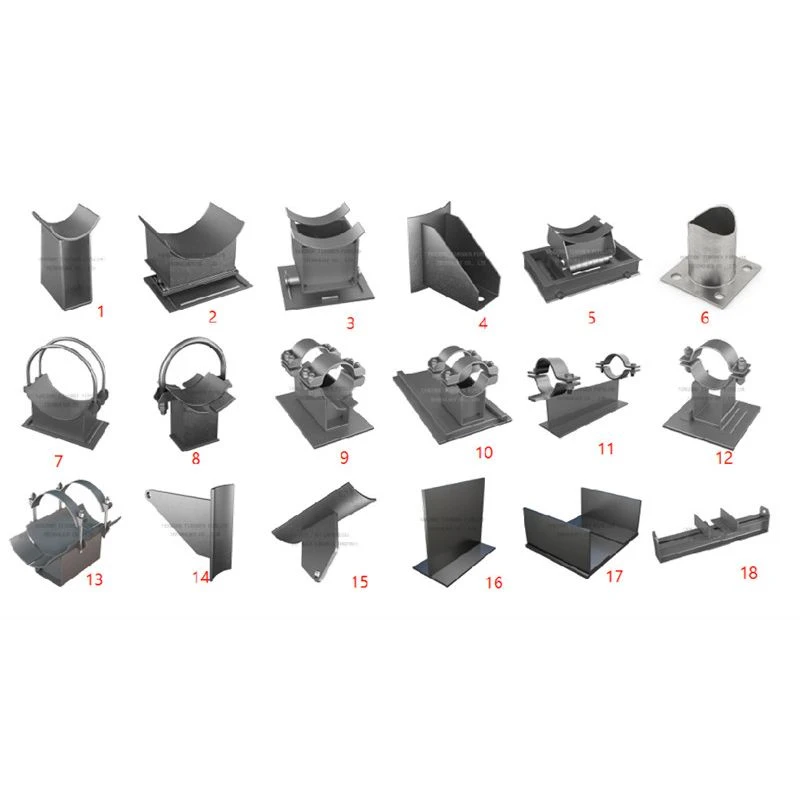

Bei den meisten verstellbaren Stützen auf dem Markt handelt es sich entweder um Katalogartikel mit begrenztem Federweg oder um vollständig maßgeschneiderte Teile mit langen Lieferzeiten. Wir sitzen dazwischen: Wir können ein Standarddesign übernehmen und den Höhenbereich, die Grundplattenabmessungen oder die Dämmstärke an Ihre Projektspezifikation anpassen – normalerweise innerhalb der gleichen Vorlaufzeit wie ein fester Schuh. Unser Ingenieurteam arbeitet direkt anhand Ihrer Isometrien und Supportliste und fragt Sie nach der Hydrotestlast, der Entwurfstemperatur und der erwarteten Bewegung, bevor wir eine Zeichnung fertigstellen. Dieser Grad an Kontrolle macht aus einem einfachen verstellbaren Schuh eine Stütze, die Sie bei der Inbetriebnahme nicht noch einmal prüfen müssen.

FAQ

F: Wie viel Einstellbereich können Sie bereitstellen?

A: Standardausführungen bieten einen Federweg von ±25 mm bis ±100 mm. Größere Reichweiten sind möglich – sagen Sie uns, was Sie brauchen.

F: Hält die Einstellung unter Vibrationen?

A: Ja. Wir verwenden bei allen Größen eine Sicherungsmutter und eine mechanische Verdrehsicherung. Die Baugruppe wird im Werk auf Stabilität unter zyklischer Belastung getestet.

F: Kann der Schuh verstellt werden, während das Rohr belastet ist?

A: Kleinere Trimmanpassungen können normalerweise unter Eigengewicht durchgeführt werden. Bei größeren Korrekturen empfehlen wir zunächst eine Entlastung, um die Gewinde zu schonen.

F: Bieten Sie eine Version für isolierte Kalt- oder Warmrohre an?

A: Ja. Wir integrieren einen auf Ihre Dämmstärke abgestimmten, tragenden Dämmblock mit abgedichteter Dampfsperre.
