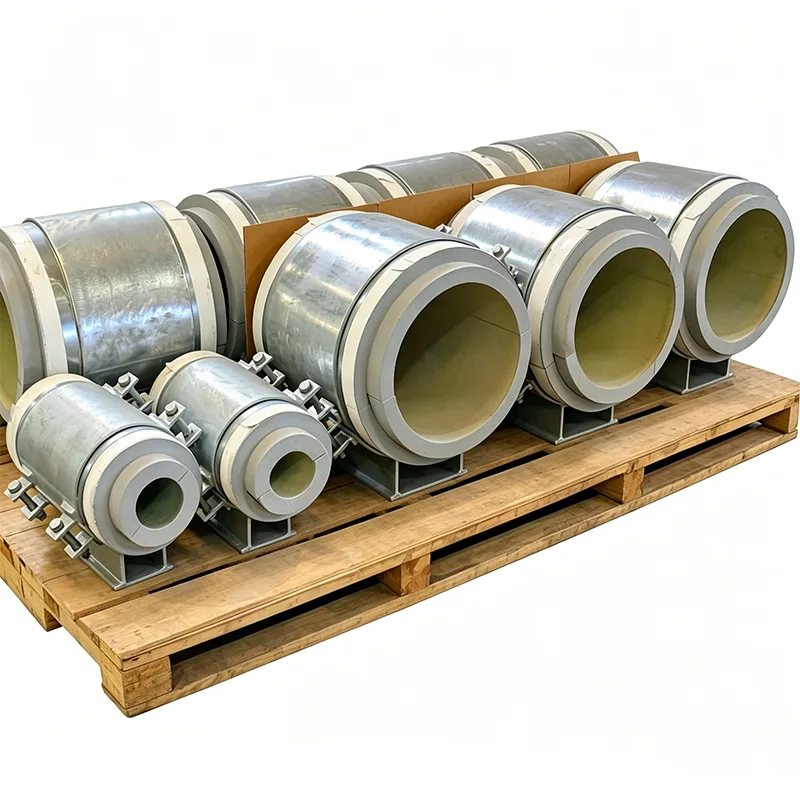

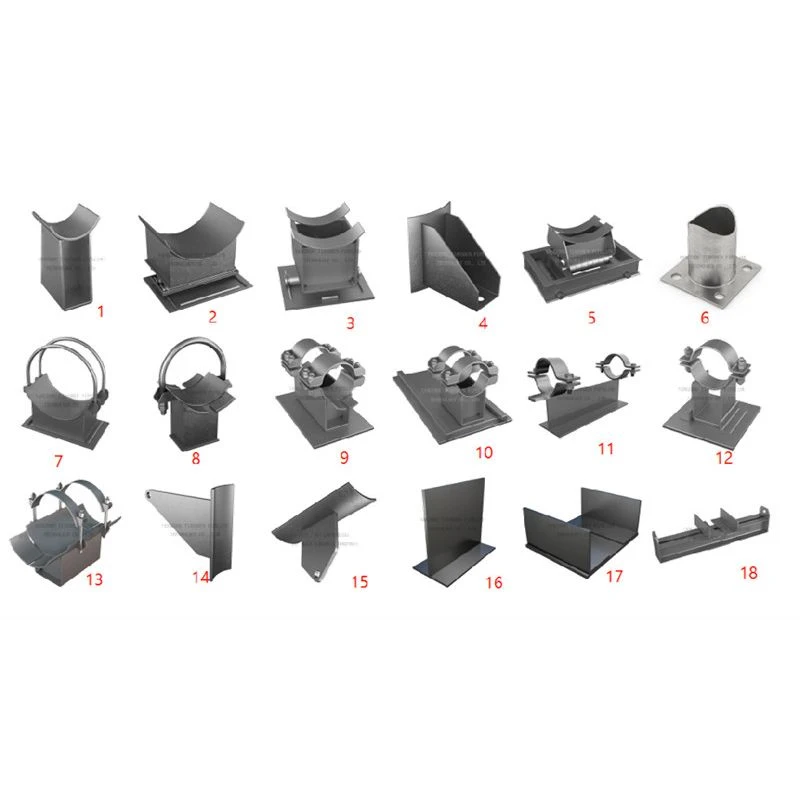

Schuhhalterung für isolierte Rohre

Bei einem isolierten Rohr kann ein Standard-Rohrschuh mehr Probleme verursachen als lösen. Wenn der Lastpfad des Schuhs die Isolierung durchschneidet, bricht die Isolierung mit der Zeit zusammen. Dieser gequetschte Abschnitt lässt Wärme ein- oder ausströmen, bildet Kondensation auf kalten Oberflächen und wird zum Ausgangspunkt für Korrosion unter der Isolierung. Die Lösung ist nicht kompliziert – eine richtig konstruierte Schuhhalterung für isolierte Rohre trennt die tragende Funktion von der thermischen Funktion – aber es bedarf sorgfältiger Konstruktion, um die Details richtig hinzubekommen.

Bei Yangzhou Tianshun entwerfen und fertigen wir seit 2012 isolierte Rohrschuhe für Projekte auf fünf Kontinenten. Wir haben sie für Fernkältenetze geliefert, bei denen es auf jedes Watt an Wärmegewinn ankommt, für Dampfleitungen, bei denen ein blanker Metallschuh Energie verschwenden und eine Verbrennungsgefahr darstellen würde, und für LNG-Anlagen, bei denen eine kalte Stelle auf einem Träger zu Eisbildung und strukturellen Schäden führen kann. Die Anforderung ist in jedem Fall die gleiche: Das Rohrgewicht zuverlässig tragen und gleichzeitig die Isolierung durchgehend und die Dampfsperre dicht halten.

Wie ein isolierter Rohrschuh tatsächlich funktioniert

Die Grundidee ist einfach: Zwischen dem Rohr und dem Metallstützgestell sitzt ein starrer, tragender Isolierblock. Das Rohr liegt auf der Dämmung auf, die Dämmung sitzt im Schuh und der Metallschuh überträgt die Last auf die Konstruktion. Damit dieser Block jedoch jahrelange Rohrbewegungen und Temperaturwechsel übersteht, ohne zu reißen, sich zu verschieben oder seine Isolierleistung zu verlieren, ist Folgendes erforderlich:

Das Blockmaterial wird für den Temperaturbereich ausgewählt. Für Kaltwasser und Kaltanwendungen bis etwa -50 °C verwenden wir typischerweise hochdichtes Polyisocyanurat (PIR) oder Schaumglas. Für Dampf- und Heißölleitungen bis 400 °C und mehr verwenden wir Materialien auf Kalziumsilikat- oder Perlitbasis. Die wichtigste Eigenschaft ist die Druckfestigkeit bei der Auslegungstemperatur – was bei Raumtemperatur hält, kann bei 200 °C weich werden.

Der Isolierblock ist vollständig gekapselt. Ein Metallhaltering oder eine geschweißte Schuhseitenwand umgibt den Block auf allen Seiten und verhindert so, dass er bei seitlichen Rohrbewegungen oder Vibrationen herausrutscht. Der Block sitzt auf einer Stahlgrundplatte mit einer durchgehenden Schweißnaht, so dass es keinen direkten Weg vom Metall zum Rohr gibt, durch den die Wärme die Isolierung umgehen kann.

Der Dampfsperrweg ist unterbrechungsfrei ausgelegt. Bei kalten Rohren ist eindringende Feuchtigkeit der Feind. Wir stellen sicher, dass die Schuhkonstruktion es ermöglicht, dass die bauseits angebrachte Dampfsperre auf der Rohrisolierung kontinuierlich am Isolierblock oder Metallmantel des Schuhs anliegt, ohne Lücken, durch die feuchte Luft an die kalte Oberfläche gelangen könnte.

Designflexibilität, die den realen Standortbedingungen entspricht

Wir betrachten isolierte Rohrschuhe nicht als Standardartikel, da keine zwei Isolierungsspezifikationen genau gleich sind. Wir bauen jeden Schuh passend zu:

Ihr Rohrdurchmesser und Ihre Dämmstärke (egal ob 25 mm Schaumglas oder 150 mm Mineralwolle).

Die Art des vor Ort angebrachten Isolationssystems: Wir können die Sekundärisolierung vorab so zuschneiden, dass sie um den Schuhkörper passt, und ein Verkleidungsprofil bereitstellen, das die Fertigstellung vor Ort vereinfacht.

Die Rohrbewegungsbedingungen. Wenn das Rohr gleitet, können wir eine mit PTFE oder Graphit imprägnierte Gleitplatte in die Schuhbasis integrieren, wobei die reibungsarme Oberfläche mit einem tragenden Edelstahlblech verbunden ist, das den Isolierblock vor Scherkräften schützt.

Besondere Anforderungen wie feuerfeste Isolierung, abriebfeste Beschichtungen auf den Metallteilen oder Entwässerungslöcher, um Wasseransammlungen bei Außeninstallationen zu verhindern.

Was Sie mit jeder Lieferung erhalten

Eine Bestellung eines isolierten Rohrschuhs von Tianshun umfasst alle Unterlagen, die Ihr Inspektor anfordern wird:

EN 10204 Typ 3.1-Zertifikate für die Stahlkomponenten.

Datenblätter zu Dämmstoffen mit Werten für Druckfestigkeit und Wärmeleitfähigkeit bei Auslegungstemperatur.

Maßkontrollberichte zur Bestätigung der Blockdicke, der Schuhhöhe und der Grundplattenabmessungen.

Laden Sie Testzertifikate, wenn die Projektspezifikation dies erfordert.

Anwendungen

Kaltwasser- und Soleleitungen in Fernkälteanlagen und Rechenzentren

Dampf- und Kondensatleitungen in Industrieanlagen und Kraftwerken

LNG- und kryogene Flüssigkeitsleitungen, bei denen kalte Stellen unbedingt vermieden werden müssen

Kühl- und Kühllagereinrichtungen

Jedes isolierte Rohr, das auf einem Rohrgestell verläuft, bei dem Energieeffizienz und langfristige Wartungskosten eine Rolle spielen

Warum Tianshun?

Wir sind ein spezialisierter Support-Hersteller und kein allgemeiner Rohrverbindungslieferant. Wenn Sie uns Ihre Rohrleitungsliste und Isolierungsspezifikation zusenden, überprüft unser Ingenieurteam die Belastung jedes Schuhs, bestätigt die Kompatibilität des Isoliermaterials und markiert alle Stellen, an denen die Standardschuhabmessungen nicht zur verfügbaren Struktur passen. Bei dieser genauen Prüfung werden Probleme bereits am Reißbrett erkannt, nicht während der Installation. Mehr als 70 % unseres Geschäfts sind Wiederholungsaufträge – ein direktes Ergebnis der Lieferung von Schuhen, die vom ersten Hydrotest bis zum Ende der Designlebensdauer genau wie erwartet funktionieren.

FAQ

F: Können Sie meine Isolierungsart und -stärke genau anpassen?

A: Ja. Wir passen den Schuh und den Tragblock kompromisslos an Ihren Rohrdurchmesser, Ihr Dämmmaterial und Ihre vorgegebene Dicke an.

F: Stellen Sie den Isolierblock zur Verfügung oder installiere ich ihn vor Ort?

A: Wir liefern den Schuh mit dem tragenden Isolationsblock, der bereits innen verklebt und vergossen ist. Die umgebende Sekundärdämmung und Verkleidung wird in der Regel vor Ort angebracht, wir können aber auch Dämmsätze vorfertigen.

F: Wie verhindern Sie, dass Wärme durch den Metallschuhkörper gelangt?

A: Der Isolierblock schafft eine thermische Trennung zwischen dem Rohr und der Metallbasis. Die Seitenwand des Schuhs berührt das Rohr nicht direkt, daher gibt es keinen durchgehenden Metallpfad, durch den die Wärme die Isolierung umgehen kann.

F: Was passiert, wenn sich mein Rohr aufgrund der Wärmeausdehnung axial verschiebt?

A: Wir können eine PTFE- oder Graphit-Gleitplatte an der Basis des Schuhs anbringen, damit sich das Rohr bewegen kann und gleichzeitig der Isolierblock stabil bleibt.

F: Welchen Standards entsprechen diese Schuhe?

A: Die Stahlherstellung folgt MSS SP-58 und MSS SP-69. Isoliermaterialien werden nach projektspezifischen ASTM- oder EN-Standards geliefert und wir können gegebenenfalls die CE-Kennzeichnungsanforderungen gemäß der PED erfüllen.
