Artikelzusammenfassung:
Vorisolierte Rohrhalterungenspielen in modernen industriellen Rohrleitungssystemen eine entscheidende Rolle, indem sie die Kontinuität der Isolierung aufrechterhalten, Wärmeverluste reduzieren, Kondensation verhindern und Rohrleitungen vor Langzeitschäden schützen. In Anwendungen wie LNG-Anlagen, Chemieanlagen, Stromerzeugungsprojekten, Fernkühlsystemen und Kryo-Pipelines können herkömmliche Rohrhalterungen Wärmebrücken erzeugen, die die Isolationsleistung verringern. In diesem Artikel wird erläutert, wie vorisolierte Rohrhalterungen häufige technische Herausforderungen lösen, die Betriebssicherheit verbessern und zuverlässige Unterstützungslösungen bieten. Yangzhou Tianshun bietet maßgeschneiderte vorisolierte Rohrunterstützungslösungen für unterschiedliche Temperaturbedingungen, Lastanforderungen und industrielle Anwendungen.

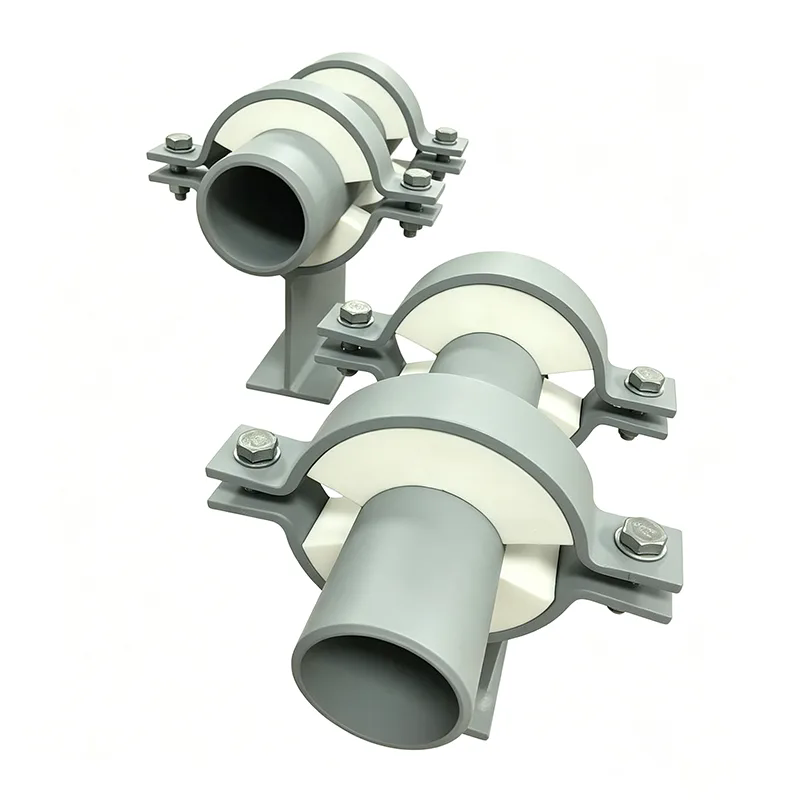

Vorisolierte Rohrhalterungen sind speziell entwickelte Rohrleitungshalterungskomponenten, die mechanische Belastbarkeit mit thermischem Isolationsschutz kombinieren. Im Gegensatz zu herkömmlichen Rohrschuhen oder Rohrstützen verfügen diese Produkte über einen integrierten Isolationsabschnitt zwischen Rohr und Tragkonstruktion.
In vielen industriellen Rohrleitungssystemen werden die Rohre mit einer Isolierung versehen, um die Temperaturstabilität aufrechtzuerhalten. Wenn jedoch ein normaler Metallträger die Rohroberfläche direkt berührt, entsteht eine Wärmebrücke. Diese Verbindung ermöglicht eine unerwünschte Wärmeübertragung, die zu Kondensation, Energieverlust, Gefrierproblemen oder Korrosion unter der Isolierung führen kann.
Eine vorisolierte Rohrhalterung beseitigt dieses Problem, indem ein Hochleistungsisolierblock in die Stützstruktur integriert wird. Das Design ermöglicht, dass die Rohrleitung mechanisch stabil bleibt und gleichzeitig eine kontinuierliche Isolationsleistung aufrechterhält.
Yangzhou Tianshun ist auf die Herstellung von Pipeline-Unterstützungslösungen spezialisiert, darunter vorisolierte Rohrunterstützungen für Kälteanwendungen, kryogene Anwendungen und Hochtemperatur-Industriesysteme. Das Unternehmen entwickelt maßgeschneiderte Designs entsprechend den Projektanforderungen, Betriebstemperaturen, Rohrgrößen und Installationsbedingungen.
Das Funktionsprinzip vorgedämmter Rohrhalterungen basiert auf der Trennung des Strukturlastpfades vom Wärmeleitungspfad. Die Stütze überträgt das Gewicht der Rohrleitung, während der Isolierabschnitt die Wärmeübertragung zwischen der Rohrleitung und externen Strukturen minimiert.
| Komponente | Funktion |
|---|---|
| Stahlsattel oder -schuh | Bietet mechanische Festigkeit und überträgt Rohrleitungslasten auf die Struktur. |
| Isolierblock | Schafft thermische Trennung und reduziert die Wärmeübertragung. |
| Dampfsperre | Verhindert das Eindringen von Feuchtigkeit in Dämmstoffe. |
| Gleitplatte (optional) | Ermöglicht Rohrleitungsbewegungen, die durch thermische Ausdehnung und Kontraktion verursacht werden. |
Bei kalten Rohrleitungen verhindert die Isolierschicht das Eindringen von Fremdwärme in das System und verringert die Gefahr von Kondensation. Bei heißen Rohrleitungen minimiert es den Wärmeverlust und verbessert die Energieeffizienz.
Die integrierte Struktur reduziert auch die Installationsschwierigkeiten, da der Dämmträger als komplette Baugruppe geliefert wird und keine zusätzlichen Dämmarbeiten auf der Baustelle erforderlich sind.
In industriellen Rohrleitungssystemen kommt es häufig zu Ausfällen, die auf eine unsachgemäße Konstruktion der Stützen zurückzuführen sind. Herkömmliche Unterstützungsmaßnahmen mögen einfach erscheinen, können jedoch im Laufe der Zeit zu ernsthaften betrieblichen Herausforderungen führen.
| Häufiges Problem | Auswirkungen auf das Pipelinesystem | Vorisolierte Stützlösung |
|---|---|---|
| Bildung einer Wärmebrücke | Erhöhte Wärmeübertragung und verringerte Isolationsleistung | Der integrierte Isolierblock trennt das Rohr von der Struktur |
| Kondensation und Eisbildung | Korrosionsrisiko und Wartungsprobleme | Hält die Isolationskontinuität aufrecht und verhindert Feuchtigkeitseinwirkung |
| Energieverlust | Höhere Betriebskosten | Verbessert die thermische Effizienz heißer und kalter Rohrleitungen |
| Isolationsschaden | Häufige Reparaturen und Ausfallzeiten | Bietet eine stabile unterstützende Schnittstelle |
Bei LNG- und Kryosystemen kann bereits eine kleine Wärmebrücke die Systemleistung erheblich beeinträchtigen. Eine ordnungsgemäß konzipierte vorisolierte Rohrhalterung stellt sicher, dass das Isoliersystem an kritischen Stützstellen wirksam bleibt.
Die Wahl des richtigen Unterstützungssystems kann Einfluss auf die Sicherheit der Pipeline, den Wartungsbedarf und die langfristigen Betriebskosten haben. Zu den wesentlichen Vorteilen gehören:
Vorisolierte Rohrhalterungen werden häufig in Branchen eingesetzt, in denen Temperaturkontrolle und Rohrleitungszuverlässigkeit von entscheidender Bedeutung sind.
| Industrie | Anwendungsbeispiel |
|---|---|
| LNG- und Kryo-Industrie | Tieftemperaturleitungen, die eine thermische Isolierung erfordern |
| Stromerzeugung | Dampf- und Prozessleitungen mit hohen Temperaturanforderungen |
| Chemische Verarbeitung | Korrosive und temperaturempfindliche Prozesslinien |
| Fernkühlung | Kaltwasserverteilungsnetze |
| Lebensmittel und Pharmazeutik | Saubere temperaturgeführte Rohrleitungssysteme |
Yangzhou Tianshun liefert Pipeline-Unterstützungsprodukte für verschiedene Industrieumgebungen und bietet Lösungen basierend auf den tatsächlichen Projektbedingungen.
Bei der Auswahl der richtigen Stütze müssen mehrere technische Faktoren berücksichtigt werden. Die Wahl eines ungeeigneten Produkts kann zu Isolationsfehlern oder übermäßiger Beanspruchung der Rohrleitungen führen.
Wichtige technische Parameter sind in der Regel Isolationsdichte, Druckfestigkeit, Wärmeleitfähigkeit, Trägermaterial und Belastbarkeit.
| Parameter | Typische Überlegung |
|---|---|
| Temperaturbereich | Von kryogenen Bedingungen bis hin zu Hochtemperaturanwendungen |
| Isoliermaterial | PU-Schaum, PIR, Mineralwolle oder maßgeschneiderte Materialien |
| Unterstützendes Material | Kohlenstoffstahl, Edelstahl oder Speziallegierungen |
| Bewegungsanforderung | Feste, verschiebbare oder geführte Stützkonstruktion |
Yangzhou Tianshun konzentriert sich auf die Herstellung zuverlässiger Lösungen zur Pipeline-Unterstützung durch professionelle Herstellungsprozesse und strenge Qualitätskontrolle. Das Unternehmen bietet maßgeschneiderte vorisolierte Rohrhalterungen für unterschiedliche technische Anforderungen.
Der Herstellungsprozess umfasst Materialprüfung, Präzisionsfertigung, Integration der Isolierung, Maßprüfung und abschließende Qualitätsüberprüfung. Jede Stütze ist darauf ausgelegt, eine zuverlässige mechanische Leistung zu erzielen und gleichzeitig die Wirksamkeit der Wärmedämmung aufrechtzuerhalten.
Yangzhou Tianshun verfügt über umfassende Erfahrung in der Herstellung von Pipeline-Unterstützung und beliefert Branchen wie Energie, chemische Verarbeitung, Energieerzeugung und Industriebau. Das Unternehmen bietet technische Unterstützung, um Kunden bei der Auswahl geeigneter Lösungen für komplexe Rohrleitungssysteme zu unterstützen.
Kalte Rohrleitungen erfordern einen kontinuierlichen Isolationsschutz. Herkömmliche Metallstützen erzeugen Wärmebrücken, die zu Kondensation und Korrosion führen können. Vorisolierte Rohrhalterungen gewährleisten die Kontinuität der Isolierung und reduzieren diese Risiken.
Ja. Sie eignen sich für heiße Rohrleitungen, da sie die Wärmeübertragung reduzieren und die Energieeffizienz verbessern. Das Isolationsmaterial kann entsprechend den Anforderungen an die Betriebstemperatur ausgewählt werden.
Ja. Yangzhou Tianshun bietet maßgeschneiderte Lösungen basierend auf Rohrgröße, Isolationsdicke, Lastanforderungen, Temperaturbedingungen und Installationsmethoden.
Da die Isolierung und die Stützstruktur vor der Auslieferung integriert werden, können Installationsteams den Montageaufwand vor Ort reduzieren und die Projekteffizienz verbessern.
Kunden sollten Rohrspezifikationen, Betriebstemperatur, Isolierungsanforderungen, Trägertyp und Bewegungsbedingungen angeben. Diese Informationen helfen Ingenieuren, die richtige Lösung zu entwerfen.
Vorisolierte Rohrhalterungen sind wesentliche Komponenten moderner industrieller Rohrleitungssysteme, da sie die Herausforderungen lösen, die durch Wärmebrücken, Isolationsschäden, Kondensation und Energieverlust entstehen. Ein ordnungsgemäß konzipiertes Unterstützungssystem verbessert die Zuverlässigkeit der Pipeline, reduziert den Wartungsaufwand und verlängert die Lebensdauer der Ausrüstung.
Mit professioneller Fertigungserfahrung und maßgeschneiderten technischen Fähigkeiten,Yangzhou Tianshunbietet zuverlässige vorisolierte Rohrunterstützungslösungen für anspruchsvolle Industrieanwendungen weltweit. Wenn Sie ein zuverlässiges Unterstützungssystem benötigen, das speziell auf Ihre Pipeline-Anforderungen zugeschnitten ist, wenden Sie sich bitte an unsKontaktieren Sie unsfür professionelle Unterstützung und eine maßgeschneiderte Lösung.
