Artikelzusammenfassung:Ein zuverlässiges Stützsystem ist für Industrierohrleitungen, die thermischer Ausdehnung, Kontraktion, Vibration und wechselnden Betriebslasten ausgesetzt sind, von entscheidender Bedeutung. AVariable Federunterstützung für Pipelinesorgt für eine kontrollierte vertikale Bewegung und stützt gleichzeitig die Rohrleitung kontinuierlich. Mit professioneller Fertigungserfahrung,Tianshunliefert standardisierte und maßgeschneiderte variable Federunterstützungslösungen für Kraftwerke, petrochemische Anlagen, Öl- und Gassysteme, Chemieanlagen, Wasseraufbereitungsprojekte und andere anspruchsvolle Industrieanwendungen.
Inhaltsverzeichnis
- Was ist eine variable Federunterstützung für Pipelines?
- Warum ist in industriellen Rohrleitungen eine variable Federunterstützung erforderlich?
- Wie funktioniert eine variable Federunterstützung?
- Was sind die wichtigsten technischen Spezifikationen?
- Was sind die Hauptkomponenten?
- Was sind die Hauptvorteile?
- Wo wird die variable Federunterstützung eingesetzt?
- Wie sollten Sie die richtige variable Federunterstützung auswählen?
- Wie wirkt sich die Fertigungsqualität auf die Leistung aus?
- Wie schneidet es im Vergleich zu anderen Rohrhalterungen ab?
- Häufig gestellte Fragen

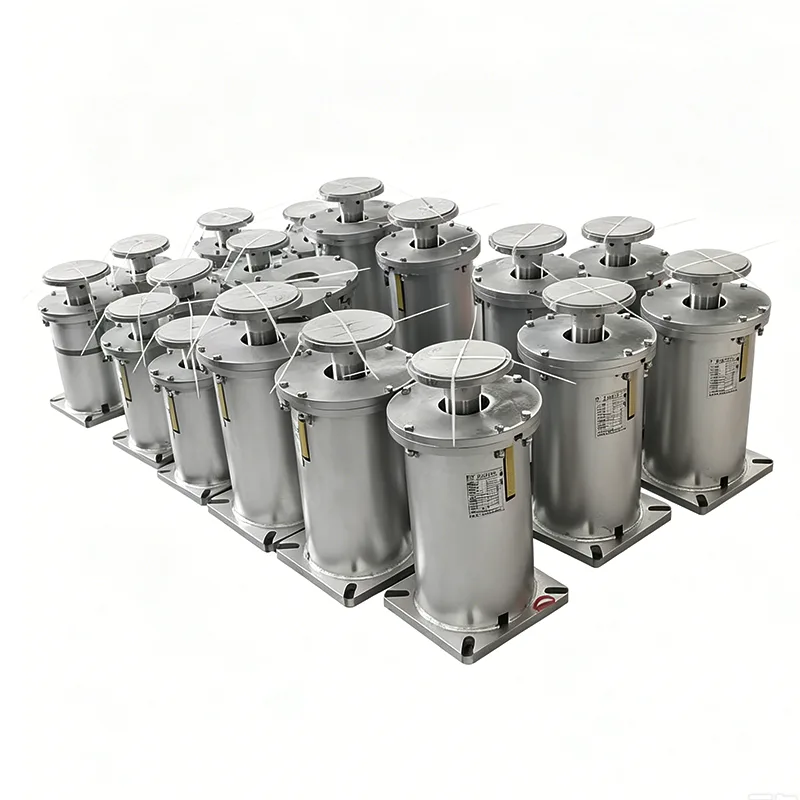

Was ist eine variable Federunterstützung für Pipelines?
A Variable Federunterstützung für Pipelineist eine elastische mechanische Stütze, die dafür ausgelegt ist, Rohrleitungslasten zu tragen und gleichzeitig eine kontrollierte vertikale Bewegung zu ermöglichen. Im Gegensatz zu einer starren Halterung, die die Bewegung einschränkt, nutzt eine variable Federhalterung die Auslenkungseigenschaften einer Feder, um Änderungen in der Rohrleitungsposition auszugleichen.
Industrielle Rohrleitungen können sich erheblich bewegen, wenn sich die Betriebstemperaturen ändern. Dampfleitungen, Speisewassersysteme, Prozessleitungen, Kondensatleitungen und andere Hochtemperatursysteme können sich während des Betriebs ausdehnen und nach dem Abschalten zusammenziehen. Wenn diese Bewegung nicht ordnungsgemäß gesteuert wird, können übermäßige Kräfte auf Rohre, Ventile, Flansche, Gerätestutzen und strukturelle Verbindungen übertragen werden.
Eine richtig ausgewählte Federunterstützung trägt dazu bei, diese Kräfte zu verteilen und gleichzeitig eine vorhersehbare Stützlast aufrechtzuerhalten. Die Produktpalette von Tianshun umfasst Standard- und kundenspezifische Konfigurationen, die für unterschiedliche Tragfähigkeiten, Reiseanforderungen, Installationsbedingungen und Industrieumgebungen konzipiert sind.
Warum ist in industriellen Rohrleitungen eine variable Federunterstützung erforderlich?
Bei der Pipelineunterstützung geht es nicht nur darum, ein Rohr an Ort und Stelle zu halten. Ein ordnungsgemäß konstruiertes Stützsystem muss Gewicht, thermische Bewegung, Vibration und Betriebsbedingungen aufnehmen, ohne übermäßige Sekundärspannungen zu erzeugen.
Variable Federstützen sind besonders nützlich, wenn eine Rohrleitung einen Ausgleich der vertikalen Verschiebung erfordert, aber nicht die extrem geringe Lastschwankung erfordert, die mit einer konstanten Federstütze verbunden ist.
- Kompensation der Wärmeausdehnung:Ermöglicht eine kontrollierte vertikale Bewegung bei Temperaturänderungen in der Rohrleitung.
- Lastverteilung:Bietet kontinuierliche Unterstützung für Pipelines und zugehörige Komponenten.
- Stressreduktion:Hilft, übermäßige Kräfte zu reduzieren, die auf angeschlossene Geräte übertragen werden.
- Vibrationsmanagement:Bietet einen elastischen Stützmechanismus für den Betrieb von Rohrleitungssystemen.
- Geräteschutz:Reduziert das Risiko einer übermäßigen Belastung an empfindlichen Verbindungsstellen.
- Flexibilität bei der Installation:Je nach Projektanforderungen können verschiedene Konfigurationen ausgewählt werden.
Bei Ingenieurprojekten sollte die Unterstützung immer auf der Grundlage des tatsächlichen Rohrleitungsgewichts, der Bewegung, der Betriebstemperatur, der Installationsposition und der strukturellen Bedingungen ausgewählt werden, und nicht einfach eine Unterstützung basierend auf dem Rohrdurchmesser.
Wie funktioniert eine variable Federunterstützung?
Das Funktionsprinzip einer variablen Federunterstützung basiert auf dem Zusammenhang zwischen Federweg und aufgebrachter Last. Praktisch gesehen erzeugt die Feder eine Stützkraft, die sich bei vertikaler Bewegung der Rohrleitung verändert.
Bei der Abwärtsbewegung der Rohrleitung wird die Feder weiter komprimiert und die Stützkraft erhöht. Wenn sich die Rohrleitung nach oben bewegt, nimmt die Federkompression ab und die Stützkraft nimmt entsprechend ab. Diese kontrollierte Änderung ermöglicht es der Stütze, der Bewegung der Rohrleitung zu folgen und gleichzeitig weiterhin die Last zu tragen.
Der Unterschied zwischen Kaltlast und Heißlast ist daher ein wichtiger Gesichtspunkt bei der Konstruktionsplanung. Die Stütze muss korrekt kalibriert sein, damit ihr Betriebszustand innerhalb der zulässigen Lastschwankung und des zulässigen Verfahrbereichs bleibt.
Für Anwendungen, bei denen die vertikale Verschiebung mäßig ist und ein gewisser Grad an Lastschwankungen akzeptabel ist, kann eine variable Federunterstützung ein wirksames Gleichgewicht zwischen Leistung, struktureller Einfachheit, Installationskomfort und Kosten bieten.
Was sind die wichtigsten technischen Spezifikationen?
Unterschiedliche Pipeline-Projekte erfordern unterschiedliche Federkapazitäten und Bewegungsbereiche. Den Produktinformationen von Tianshun zufolge können variable Federunterstützungskonfigurationen ein breites Spektrum industrieller Betriebsbedingungen abdecken.
| Spezifikation | Typischer Bereich/Option | Technische Bedeutung |
|---|---|---|
| Unterstützungstyp | Typ A, B, C, D, E, F, G | Bietet Konfigurationsflexibilität für unterschiedliche Installationsbedingungen |
| Federgröße | Nr. 0–Nr. 22 | Ermöglicht die Auswahl entsprechend der erforderlichen Tragfähigkeit |
| Reisebereich | 30, 60, 90, 120, 180 mm | Entspricht unterschiedlichen vertikalen Rohrleitungsbewegungen |
| Betriebslast | 0,2–400 kN | Unterstützt Pipelines mit unterschiedlichen Betriebslasten |
| Bewegungsrichtung | Aufwärts / Abwärts | Nimmt vertikale thermische Verschiebungen auf |
| Lastvariabilität | ≤25 % Standard | Steuert die Variation der Stützkraft während der Bewegung |
| Gehäusematerial | Kohlenstoffstahl Q235/Q355 | Bietet strukturelle Festigkeit und Haltbarkeit |
| Oberflächenbehandlung | Feuerverzinkt / lackiert | Hilft bei der Anpassung der Stütze an unterschiedliche Umgebungsbedingungen |
Diese Werte sollten als Produktauswahlreferenzen und nicht als universelle Designgrenzen betrachtet werden. Die endgültigen Spezifikationen sollten gemäß den tatsächlichen technischen Bedingungen und der technischen Dokumentation des Herstellers bestätigt werden.
Was sind die Hauptkomponenten?
Eine variable Federstütze besteht aus mehreren aufeinander abgestimmten Komponenten. Jedes Teil trägt zur Tragfähigkeit, Installationsstabilität, Betriebssicht oder Umweltschutz bei.
- Schraubenfeder:Die primäre elastische Komponente, hergestellt aus Federstahl und verarbeitet, um eine stabile mechanische Leistung zu erzielen.
- Obere und untere Verbindungsplatten:Verbinden Sie die Stütze mit der Rohrleitungskonstruktion und der Tragkonstruktion.
- Ladeanzeige:Hilft bei der Identifizierung der Federbelastungs- und Verschiebungsbedingungen während der Installation und des Betriebs.
- Verriegelungsmechanismus:Sichert das Federpaket während Transport, Installation und Inbetriebnahme.
- Schutzgehäuse:Schützt die Feder vor Staub, Feuchtigkeit, Regenwasser und korrosiven Umwelteinflüssen.
Durch die Kombination dieser Komponenten eignet sich das System für den langfristigen industriellen Einsatz, bei dem eine stabile Unterstützungsleistung wichtig ist.
Was sind die Hauptvorteile?
Die Wahl der richtigen Federunterstützung kann erheblich zur Zuverlässigkeit eines Rohrleitungssystems beitragen. Im Vergleich zu herkömmlichen starren Stützen bieten variable Federkonstruktionen zusätzliche Bewegungsmöglichkeiten und sind gleichzeitig relativ einfach zu installieren und zu warten.
Kontrollierte Lastvariation
Eine ordnungsgemäß ausgelegte variable Federunterstützung begrenzt die Änderung der Stützkraft bei der Bewegung der Rohrleitung. Die Standardproduktinformationen von Tianshun geben eine Lastschwankung von bis zu 25 % an.
Mehrere Lade- und Reiseoptionen
Verschiedene Federgrößen und Hubbereiche erleichtern die Anpassung der Stütze an spezifische Rohrleitungsbewegungen und Belastungsanforderungen.
Kalibrierung vor der Belastung
Federstützen können gemäß den spezifischen Projektanforderungen voreingestellt werden, was die Installation und Inbetriebnahme auf der Baustelle vereinfacht.
Anpassbare Konstruktion
Für unterschiedliche Installationsumgebungen, Platzbeschränkungen und Servicebedingungen können verschiedene Konfigurationen und Materialien ausgewählt werden.
Wartungskomfort
Der modulare Aufbau kann den Austausch und die Wartung von Komponenten vereinfachen, wenn während des Gerätelebenszyklus eine Wartung erforderlich ist.
Wo wird die variable Federunterstützung eingesetzt?
Die Technologie eignet sich für industrielle Rohrleitungssysteme, in denen aufgrund von Temperaturschwankungen, Betriebsbedingungen oder Gerätevibrationen vertikale Bewegungen auftreten.
- Dampfleitungen von Wärmekraftwerken
- Speisewasser- und Kondensatleitungen
- Pipelines für petrochemische Prozesse
- Wärmetauscher, der Rohrleitungen verbindet
- Öl- und Gaskompressorstationen
- Ventilkammern für Erdgasleitungen
- Fernwärmenetze
- Wasser- und Abwasseraufbereitungsanlagen
- Rohrleitungen für Schiffe und Offshore-Plattformen
- Chemische und pharmazeutische Verarbeitungssysteme
In Energieerzeugungs- und petrochemischen Anlagen können Pipelines beispielsweise wiederholten Heiz- und Kühlzyklen unterliegen. Eine richtig ausgewählte variable Federunterstützung kann die resultierende vertikale Verschiebung ausgleichen und gleichzeitig dazu beitragen, die beabsichtigte Spannungsverteilung im gesamten Rohrleitungssystem aufrechtzuerhalten.
Wie sollten Sie die richtige variable Federunterstützung auswählen?
Die richtige Auswahl ist einer der wichtigsten Schritte in der Federunterstützungstechnik. Die Unterstützung sollte entsprechend den tatsächlichen Betriebsbedingungen und nicht nur nach der Nennrohrgröße ausgewählt werden.
- Bestimmen Sie die Betriebslast:Berechnen Sie das Rohrleitungsgewicht, die Isolierung, Ventile, Armaturen, das Flüssigkeitsgewicht und andere unterstützte Komponenten.
- Vertikale Bewegung identifizieren:Stellen Sie die erwartete Aufwärts- oder Abwärtsverschiebung zwischen Kälte- und Betriebsbedingungen fest.
- Lastschwankung prüfen:Bestimmen Sie, ob die zulässige Lastschwankung für die angeschlossenen Geräte und die Rohrleitungsbeanspruchungskonstruktion geeignet ist.
- Einbauraum bewerten:Wählen Sie eine geeignete Konfiguration basierend auf dem verfügbaren Bau- und Wartungsspielraum.
- Berücksichtigen Sie die Umgebungsbedingungen:Wählen Sie eine geeignete Gehäuse- und Oberflächenbehandlung für Feuchtigkeit, Korrosion, Temperatur und Außeneinwirkung.
- Installationsrichtung bestätigen:Überprüfen Sie, ob die Stütze Aufwärts- oder Abwärtsbewegungen aufnehmen muss.
- Überprüfen Sie die technischen Standards:Stellen Sie sicher, dass die ausgewählte Halterung mit den geltenden Projektspezifikationen und Anforderungen an die Rohrleitungskonstruktion kompatibel ist.
Bei komplexen Projekten können Ingenieure dem Lieferanten die Rohrleitungslast, die Betriebstemperatur, die erwartete Verdrängung, den Installationsraum und andere wichtige Parameter mitteilen. Der Hersteller kann dann ein passendes Modell und eine passende Konfiguration empfehlen.
Wie wirkt sich die Fertigungsqualität auf die Leistung aus?
Die Leistung der Federunterstützung hängt stark von der Konsistenz der Feder, der Maßgenauigkeit, der Lastkalibrierung, der Materialqualität und der Endmontage ab. Die Fertigungsqualität steht daher in direktem Zusammenhang mit der langfristigen Zuverlässigkeit der Pipeline.
Tianshun berichtet über einen umfassenden Qualitätskontrollansatz, der die Rohstoffinspektion, die CNC-Federproduktion, Federleistungstests, die Inspektion der fertigen Baugruppe und die abschließende Inspektion vor der Auslieferung umfasst. Zu den Produktionsanlagen gehören CNC-Federwickelmaschinen, Federprüfgeräte, Spektrometer und zerstörungsfreie Prüfgeräte.
Den Produktinformationen zufolge wird jede Feder vor dem Zusammenbau mehreren Kompressions- und Belastungstests unterzogen, um eine stabile Leistung zu überprüfen. Das Qualitätsmanagementsystem des Unternehmens ist nach ISO 9001:2015 zertifiziert, während seine Produkte angeblich internationalen Standards, einschließlich CE- und API-Anforderungen, entsprechen.
Diese Qualitätskontrollmaßnahmen sind besonders wichtig für Industrieprojekte, bei denen Federstützen unter wiederholten thermischen Zyklen viele Jahre lang im Einsatz bleiben können.
Wie schneidet es im Vergleich zu anderen Rohrhalterungen ab?
| Vergleichsfaktor | Variable Federunterstützung | Starre Rohrhalterung | Konstante Federunterstützung |
|---|---|---|---|
| Vertikale Bewegung | Gleicht moderate Bewegungen aus | Sehr begrenzt | Geeignet für größere Bewegungen |
| Variation laden | Typischerweise ≤25 % | Ändert sich stark mit der Verschiebung | Normalerweise viel niedriger |
| Strukturelle Komplexität | Medium | Niedrig | Hoch |
| Installation | Relativ unkompliziert | Einfach | Anspruchsvoller |
| Kostenniveau | Medium | Niedrig | Hoch |
| Typische Anwendung | Allgemeine thermische Verschiebung | Wenig oder keine Bewegung | Große Bewegungs- oder hochlastempfindliche Systeme |
Dieser Vergleich zeigt, warum es keine allgemeingültige „beste“ Rohrhalterung gibt. Eine variable Federunterstützung ist besonders attraktiv, wenn die Rohrleitung eine moderate vertikale Verschiebung erfährt und eine kontrollierte Änderung der Stützlast akzeptabel ist.
Häufig gestellte Fragen
1. Was ist die Hauptfunktion einer variablen Federunterstützung für Rohrleitungen?
Seine Hauptfunktion besteht darin, das Gewicht einer Rohrleitung zu tragen und gleichzeitig eine kontrollierte vertikale Bewegung zu ermöglichen, die durch thermische Ausdehnung, Kontraktion oder sich ändernde Betriebsbedingungen verursacht wird.
2. Was ist der Unterschied zwischen einer variablen Federunterstützung und einer konstanten Federunterstützung?
Eine variable Federunterstützung ändert ihre Stützkraft, wenn die Feder ausgelenkt wird. Eine konstante Federunterstützung ist so konzipiert, dass sie über den gesamten angegebenen Federweg eine wesentlich gleichmäßigere Stützkraft aufrechterhält. Variable Federstützen sind im Allgemeinen geeignet, wenn moderate Lastschwankungen akzeptabel sind.
3. Welche Informationen sind für die Auswahl der Federunterstützung erforderlich?
Wichtige Parameter sind Betriebslast, Kaltlast, Heißlast, vertikale Verschiebung, Bewegungsrichtung, Betriebstemperatur, Einbauraum, Rohrkonfiguration und Umgebungsbedingungen.
4. Welche Reichweiten gibt es?
Zu den typischen Produktoptionen gehören 30 mm, 60 mm, 90 mm, 120 mm und 180 mm Federweg. Der geeignete Hub sollte entsprechend der tatsächlich berechneten Rohrleitungsbewegung ausgewählt werden.
5. Können variable Federstützen individuell angepasst werden?
Ja. Für spezielle Belastungsanforderungen, Verschiebungsverhältnisse, eingeschränkte Einbauräume, Materialien, Oberflächenbehandlungen und andere projektspezifische Anforderungen können maßgeschneiderte Lösungen entwickelt werden.
6. Wie kann ich feststellen, ob ich eine variable oder konstante Federunterstützung benötige?
Die Entscheidung sollte auf der Rohrleitungsbewegung, der zulässigen Stützlastschwankung, der Empfindlichkeit der angeschlossenen Geräte, der Spannungsanalyse und den Projektspezifikationen basieren. Bei kritischen Rohrleitungssystemen sollte die Auswahl durch technische Berechnungen und professionelle technische Überprüfung bestätigt werden.
Abschluss
Ein gut konzipiertes Unterstützungssystem ist für den sicheren und zuverlässigen Betrieb industrieller Rohrleitungen von grundlegender Bedeutung. Durch die Kombination von elastischer Lastunterstützung mit kontrollierter vertikaler Bewegung, aVariable Federunterstützung für Pipelinekann dabei helfen, thermische Verschiebungen zu bewältigen, Rohrleitungslasten zu verteilen, übermäßige Belastungen zu reduzieren und angeschlossene Geräte zu schützen. Für Projekte, die Standard- oder kundenspezifische Lösungen erfordern, bietet Tianshun variable Federstützen mit mehreren Last- und Federwegkonfigurationen, Fertigungsqualitätskontrolle, technische Auswahlunterstützung und Kundendienstunterstützung. Wenn Sie ein neues Pipeline-Projekt planen oder ein bestehendes Support-System aktualisieren,Kontaktieren Sie unsGeben Sie Ihre Last-, Verschiebungs-, Temperatur- und Installationsanforderungen an, um eine geeignete Lösung für die variable Federunterstützung für Ihre Anwendung zu besprechen.
