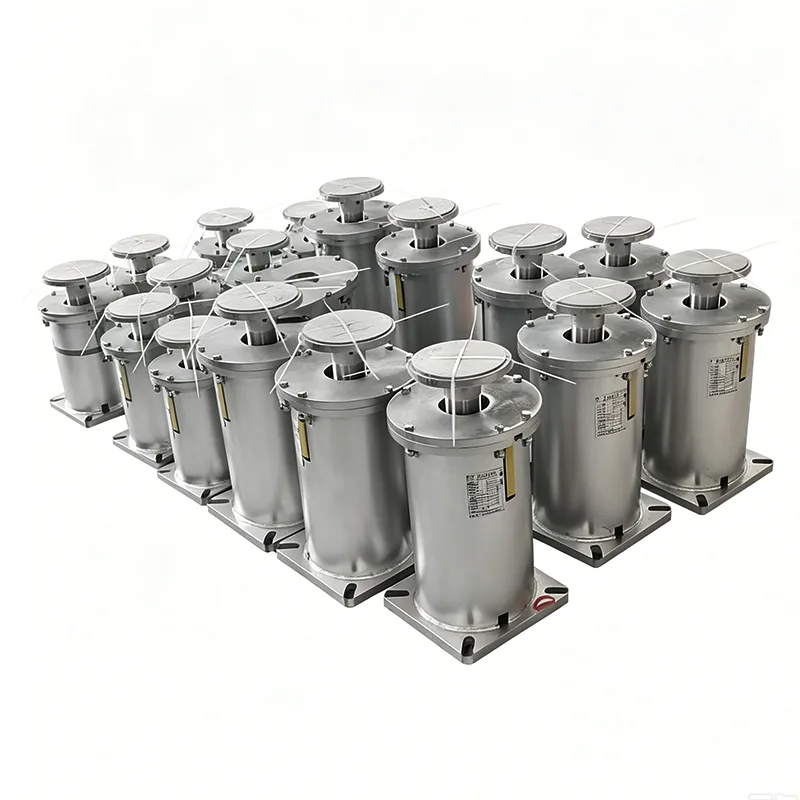

Variable Federunterstützung für Pipelineist eine wesentliche Komponente für industrielle Rohrleitungssysteme, die vertikalen Bewegungen ausgesetzt sind, die durch thermische Ausdehnung, Kontraktion, Vibration oder sich ändernde Betriebsbedingungen verursacht werden.Tianshunstellt standardisierte und maßgeschneiderte Federunterstützungslösungen her, die darauf ausgelegt sind, Rohrleitungslasten auszugleichen, kontrollierte Verschiebungen aufzunehmen und zum Schutz angeschlossener Geräte in anspruchsvollen Anwendungen wie Kraftwerken, petrochemischen Anlagen, Öl- und Gassystemen und Wasseraufbereitungsprojekten beizutragen.
Ein ordnungsgemäß konstruiertes Rohrstützsystem muss mehr leisten, als nur das statische Gewicht einer Rohrleitung zu tragen. Industrielle Rohrleitungen können sich bewegen, wenn sich Temperaturen und Betriebsbedingungen ändern, wodurch zusätzliche Kräfte an Stützen, Gerätedüsen, Ventilen, Flanschen und strukturellen Verbindungen entstehen. Eine variable Federunterstützung für Rohrleitungen nutzt die elastischen Eigenschaften einer Feder, um eine kontinuierliche Unterstützung zu bieten und gleichzeitig eine kontrollierte vertikale Bewegung zu ermöglichen. In diesem Artikel werden das Funktionsprinzip, Schlüsselkomponenten, technische Spezifikationen, Anwendungen, Auswahlfaktoren und Fertigungsüberlegungen erläutert und Ingenieuren und industriellen Einkäufern dabei geholfen, zu verstehen, wann eine variable Federunterstützung eine geeignete Lösung ist.
Inhaltsverzeichnis
- Was ist eine variable Federunterstützung für Pipelines?
- Warum ist eine variable Federunterstützung erforderlich?
- Wie funktioniert eine variable Federunterstützung?
- Was sind die wichtigsten technischen Spezifikationen?
- Was sind die Hauptkomponenten?
- Was sind die Hauptvorteile?
- Wo wird die variable Federunterstützung eingesetzt?
- Wie sollten Sie die richtige Federunterstützung auswählen?
- Warum ist die Fertigungsqualität wichtig?
- Wie schneidet es im Vergleich zu anderen Rohrhalterungen ab?
- Häufig gestellte Fragen
- Abschluss
Was ist eine variable Federunterstützung für Pipelines?
Eine variable Federstütze für Rohrleitungen ist eine elastische mechanische Stütze, die das Gewicht der Rohrleitungen trägt und gleichzeitig vertikale Verschiebungen aufnimmt. Anstatt die Bewegung der Rohrleitung vollständig einzuschränken, nutzt es einen Federmechanismus, um eine Stützkraft bereitzustellen, die sich entsprechend der Federauslenkung ändert.
Diese Konstruktion eignet sich besonders für Industrierohrleitungen, die Temperaturschwankungen ausgesetzt sind. Beispielsweise kann sich eine Dampfleitung vertikal bewegen, da sie sich während des Betriebs erwärmt und sich nach dem Abschalten zusammenzieht. Eine starre Unterlage kann diese Bewegung einschränken und unerwünschte Kräfte auf das Rohrleitungssystem übertragen. Eine variable Federunterstützung sorgt für kontrollierte Flexibilität und trägt gleichzeitig die erforderliche Last.
Tianshun stellt seit 2012 Pipeline-Unterstützungsprodukte her und berichtet von der Lieferung von mehr als 800.000 Sets an Industrieprojekte weltweit. Das Sortiment an variablen Federunterstützungen umfasst mehrere Konfigurationen, Tragfähigkeiten, Federwegoptionen und maßgeschneiderte Lösungen für unterschiedliche technische Anforderungen.
Warum ist eine variable Federunterstützung erforderlich?
Beim Pipeline-Engineering geht es um ein Gleichgewicht zwischen struktureller Unterstützung und kontrollierter Bewegung. Eine Rohrleitung muss ausreichend gestützt bleiben, ohne übermäßige Sekundärspannungen zu erzeugen, wenn sich ihre Position während des Betriebs ändert.
- Thermische Bewegung:Nimmt eine kontrollierte vertikale Verschiebung auf, die durch Erhitzen und Kühlen verursacht wird.
- Lastverteilung:Gewährleistet eine kontinuierliche Unterstützung für Rohre und zugehörige Komponenten.
- Stressmanagement:Hilft, übermäßige Kräfte zu reduzieren, die auf angeschlossene Geräte übertragen werden.
- Vibrationskontrolle:Bietet einen elastischen Stützmechanismus für den Betrieb von Rohrleitungssystemen.
- Geräteschutz:Reduziert unerwünschte Belastungen an empfindlichen Düsen, Flanschen und Anschlüssen.
- Technische Flexibilität:Je nach Installationsbedingungen können verschiedene Konfigurationen ausgewählt werden.
Die richtige Auswahl sollte auf tatsächlichen technischen Parametern und nicht nur auf dem Rohrdurchmesser basieren. Das Gewicht der Rohrleitung, die Betriebstemperatur, die vertikale Verschiebung, die Installationsposition und der verfügbare Bauraum haben alle Einfluss auf die Auswahl der Stütze.
Wie funktioniert eine variable Federunterstützung?
Das grundlegende Wirkprinzip basiert auf dem elastischen Verhalten einer Feder. Bei vertikaler Bewegung der Rohrleitung federt die Feder aus und ihre Stützkraft ändert sich entsprechend. Dadurch kann die Stütze der Bewegung der Rohrleitung folgen und gleichzeitig weiterhin die Last tragen.
Bei der Abwärtsbewegung einer gestützten Rohrleitung wird die Feder weiter zusammengedrückt und ihre Stützkraft erhöht. Wenn sich die Rohrleitung nach oben bewegt, nimmt die Federkompression ab und die Stützkraft nimmt ab. Die resultierende Lastschwankung wird innerhalb des vorgesehenen Betriebsbereichs kontrolliert.
Aufgrund dieser Eigenschaft eignen sich variable Federstützen für Systeme, bei denen vertikale thermische Bewegungen zu erwarten sind, ein gewisses Maß an Lastschwankungen jedoch akzeptabel ist. Für Anwendungen, die extrem geringe Schwankungen der Stützkraft über einen großen Verfahrbereich erfordern, können Ingenieure stattdessen eine konstante Federunterstützung in Betracht ziehen.
Was sind die wichtigsten technischen Spezifikationen?
Die technischen Spezifikationen sollten an die tatsächliche Rohrleitungskonstruktion angepasst werden. Tianshun bietet mehrere Konfigurationen, die verschiedene industrielle Betriebsbedingungen abdecken sollen.
| Spezifikation | Typischer Bereich oder Option | Technischer Zweck |
|---|---|---|
| Support-Konfiguration | Typ A, B, C, D, E, F, G | Bietet Flexibilität bei der Installation |
| Federgröße | Nr. 0–Nr. 22 | Entspricht unterschiedlichen Lastanforderungen |
| Reisebereich | 30, 60, 90, 120, 180 mm | Ermöglicht verschiedene vertikale Bewegungen |
| Betriebslast | 0,2–400 kN | Unterstützt verschiedene Pipeline-Lasten |
| Bewegungsrichtung | Aufwärts / Abwärts | Entspricht der erwarteten thermischen Verschiebung |
| Lastvariabilität | ≤25 % Standard | Steuert die Schwankung der Stützkraft |
| Gehäusematerial | Kohlenstoffstahl Q235/Q355 | Bietet strukturelle Festigkeit |
| Oberflächenbehandlung | Feuerverzinkt/lackiert | Verbessert die Umweltbeständigkeit |
Da die Betriebsbedingungen von Projekt zu Projekt unterschiedlich sind, sollten diese Werte als Auswahlreferenzen und nicht als Ersatz für projektspezifische technische Berechnungen betrachtet werden.
Was sind die Hauptkomponenten?
Eine variable Federunterstützung vereint normalerweise mehrere mechanische Komponenten in einer gesteuerten Unterstützungsbaugruppe. Jedes Teil trägt zu einem zuverlässigen Betrieb und einer zuverlässigen Installation bei.
- Schraubenfeder:Das primäre elastische Element, das die Stützkraft erzeugt.
- Obere und untere Verbindungsplatten:Verbinden Sie die Stütze mit der Rohrleitungsbaugruppe und den Strukturelementen.
- Ladeanzeige:Bietet Informationen über Federposition, Last oder Verschiebung.
- Schließvorrichtung:Hilft, die Feder während des Transports, der Installation und der Inbetriebnahme zu sichern.
- Schutzgehäuse:Schützt den Federmechanismus vor Staub, Regenwasser und Umweltverschmutzungen.
Bei anspruchsvollen Industrieprojekten sollten bei der Auswahl der Komponenten Betriebstemperatur, Korrosionseinwirkung, Lastbedingungen, Wartungsanforderungen und Installationsumgebung berücksichtigt werden.
Was sind die Hauptvorteile?
Der Hauptvorteil einer variablen Federunterstützung für Rohrleitungen ist ihre Fähigkeit, Lastunterstützung mit kontrollierter vertikaler Bewegung zu kombinieren. Dies macht es zu einer praktischen Wahl für viele thermisch aktive Rohrleitungssysteme.
- Kontrollierte thermische Verschiebung:Der Federmechanismus folgt der vertikalen Rohrbewegung, ohne die Rohrleitung vollständig einzuschränken.
- Vorhersehbare Lastschwankung:Die Stützkraft ändert sich je nach Federweg innerhalb des ausgelegten Bereichs.
- Große Auswahl an Spezifikationen:Verschiedene Federgrößen und Federwegbereiche ermöglichen es Ingenieuren, die Stützkapazität an die Projektanforderungen anzupassen.
- Flexible Installation:Mehrere Stützkonfigurationen können unterschiedliche strukturelle Anordnungen berücksichtigen.
- Wartungskomfort:Modulare Komponenten können Inspektion, Austausch und Wartung vereinfachen.
- Anpassung:Bei nicht standardmäßigen Projekten können besondere Belastungs-, Verschiebungs-, Material- oder Maßanforderungen berücksichtigt werden.
Wo wird die variable Federunterstützung eingesetzt?
Variable Federstützen werden häufig für industrielle Rohrleitungssysteme in Betracht gezogen, bei denen während des normalen Betriebs vertikale Bewegungen auftreten. Typische Anwendungen sind:
- Dampf- und Speisewasserleitungen in Wärmekraftwerken
- Kondensat- und Hilfsrohrsysteme
- Pipelines für petrochemische Prozesse
- Verbindungsleitungen zum Wärmetauscher
- Öl- und Gastransportsysteme
- Erdgaskompressorstationen und Ventilkammern
- Zentralheizungsnetze
- Wasser- und Abwasseraufbereitungsanlagen
- Schiffs- und Offshore-Rohrleitungssysteme
Beispielsweise kann in einer Hochtemperatur-Prozesslinie wiederholtes Erhitzen und Abkühlen dazu führen, dass sich die Rohrhöhe ändert. Richtig ausgewählte Federstützen können diese Bewegung aufnehmen und gleichzeitig die Rohrleitung während des gesamten Betriebszyklus stützen.
Wie sollten Sie die richtige Federunterstützung auswählen?
Die richtige Auswahl beginnt mit genauen Projektdaten. Der Kauf einer Federstütze nur auf der Grundlage der Rohrnenngröße kann zu einer ungeeigneten Tragfähigkeit oder einem ungeeigneten Hubbereich führen.
Ingenieure und Einkäufer sollten die folgenden Informationen vorbereiten, bevor sie ein Angebot anfordern:
- Betriebslast der Pipeline
- Installierte oder kalte Ladung
- Betriebs- oder Heißlast
- Erwartete vertikale Verschiebung
- Bewegungsrichtung
- Betriebstemperatur
- Gewicht der Rohrleitung und Isolierung
- Installationsort und verfügbarer Platz
- Erforderliche Material- und Oberflächenbehandlung
- Geltende Projektstandards und Dokumentation
Durch die Bereitstellung vollständiger Informationen kann ein professioneller Anbieter von variablen Federstützen eine geeignete Konfiguration empfehlen und unnötige Neukonstruktionen während der Installation vermeiden.
Warum ist die Fertigungsqualität wichtig?
Die Leistung der Federunterstützung hängt stark von der Federgenauigkeit, der Materialqualität, der Maßhaltigkeit, der Lastkalibrierung und der Montagequalität ab. Daher sind Fertigungskontrollen wichtig, wenn die Halterung Teil eines kritischen industriellen Rohrleitungssystems wird.
Tianshun gibt an, dass sein Produktionsprozess die Rohmaterialprüfung, die CNC-Federherstellung, die Federleistungsprüfung, die Maßprüfung des fertigen Produkts, die Lastkalibrierung und die Prüfung vor der Auslieferung umfasst. Sein Qualitätsmanagementsystem ist nach ISO 9001:2015 zertifiziert, während das Unternehmen angibt, dass seine Produkte internationalen Standards einschließlich CE- und API-Anforderungen entsprechen.
Bei großen Industrieaufträgen sollten Käufer auch darüber nachdenken, ob der Hersteller entsprechende Prüfprotokolle, Lastdaten, Materialdokumentation, Maßinformationen und technischen Support bereitstellen kann. Mithilfe dieser Dokumente können Installation, Inbetriebnahme und zukünftige Wartung besser nachvollziehbar gemacht werden.
Wie schneidet es im Vergleich zu anderen Rohrhalterungen ab?
Variable Federstützen sind nicht dazu gedacht, jede Art von Rohrhalterung zu ersetzen. Die geeignete Lösung hängt vom Ausmaß der Rohrleitungsbewegung und der akzeptablen Stützkraftschwankung ab.
| Vergleichsfaktor | Variable Federunterstützung | Starre Rohrhalterung | Konstante Federunterstützung |
|---|---|---|---|
| Vertikale Bewegung | Ermöglicht kontrollierte Bewegung | Schränkt im Allgemeinen die Bewegung ein | Platz für größere Bewegungen |
| Variation laden | Mäßig | Kann sich bei Zurückhaltungsbedingungen stark ändern | Sehr niedrig |
| Typische Anwendung | Allgemeine thermische Verschiebung | Minimale Verschiebung | Großer Hubraum oder empfindliche Systeme |
| Strukturelle Komplexität | Medium | Niedrig | Höher |
| Kostenniveau | Medium | Im Allgemeinen niedriger | Generell höher |
Der Hauptunterschied ist die Beziehung zwischen Bewegung und Stützkraft. Bei einer variablen Federunterstützung kann sich die Stützkraft innerhalb eines definierten Bereichs ändern, während eine konstante Federunterstützung darauf ausgelegt ist, über den gesamten Federweg eine weitaus gleichmäßigere Stützkraft aufrechtzuerhalten.
Häufig gestellte Fragen
Was ist die Hauptfunktion einer variablen Federunterstützung für Rohrleitungen?
Seine Hauptfunktion besteht darin, Rohrleitungslasten zu tragen und gleichzeitig eine kontrollierte vertikale Bewegung zu ermöglichen, die durch Wärmeausdehnung, Kontraktion, Vibration oder sich ändernde Betriebsbedingungen verursacht wird.
Wann sollte anstelle einer starren Stütze eine variable Federstütze verwendet werden?
Wenn sich die Rohrleitung während des Betriebs vertikal bewegen muss, sollte eine variable Federunterstützung in Betracht gezogen werden. Eine starre Unterstützung ist im Allgemeinen besser geeignet, wenn die Bewegung minimal ist und eine Zurückhaltung akzeptabel ist.
Was ist der Unterschied zwischen variablen und konstanten Federstützen?
Eine variable Federunterstützung ändert ihre Stützkraft, wenn die Feder ausgelenkt wird. Eine konstante Federunterstützung ist so konzipiert, dass sie über den gesamten angegebenen Federweg eine nahezu konstante Stützkraft aufrechterhält, was sie für Anwendungen nützlich macht, bei denen Lastschwankungen minimiert werden müssen.
Welche Angaben sind bei der Bestellung einer variablen Federunterstützung erforderlich?
Wichtige Informationen umfassen normalerweise Betriebslast, Kaltlast, Heißlast, vertikale Verschiebung, Bewegungsrichtung, Betriebstemperatur, Installationsbedingungen, verfügbaren Platz, Materialanforderungen und geltende technische Standards.
Kann Tianshun maßgeschneiderte Federunterstützungslösungen anbieten?
Ja. Tianshun bietet sowohl standardisierte Produkte als auch maßgeschneiderte Lösungen für besondere Tragfähigkeiten, Verfahranforderungen, Abmessungen, Einbaubeschränkungen, Materialien und Anforderungen an die Oberflächenbehandlung.
Abschluss
Eine richtig ausgewählteVariable Federunterstützung für Pipelinekann ein praktisches Gleichgewicht zwischen Pipeline-Lastunterstützung und kontrollierter thermischer Bewegung bieten. Durch die Möglichkeit einer vertikalen Verschiebung bei gleichzeitiger Aufrechterhaltung einer vorhersehbaren Stützkraft kann es dazu beitragen, die Belastung der Rohrleitungen zu bewältigen und angeschlossene Geräte in der Stromerzeugung, der Petrochemie, der Öl- und Gasindustrie, der Wasseraufbereitung und anderen industriellen Anwendungen zu schützen. Das am besten geeignete Modell sollte immer entsprechend der tatsächlichen Belastung, Verschiebung, Temperatur, Installation und strukturellen Anforderungen ausgewählt werden. Mit standardisierten Konfigurationen, Anpassungsmöglichkeiten, Qualitätskontrollverfahren und technischem Support kann Tianshun Federunterstützungslösungen für eine Vielzahl industrieller Rohrleitungsprojekte anbieten. Wenn Sie ein neues Rohrleitungssystem planen, bestehende Stützen ersetzen oder eine maßgeschneiderte Federstützlösung prüfen,Kontaktieren Sie unsmit Ihren technischen Anforderungen, um die passende Produktkonfiguration und das Angebot zu besprechen.
