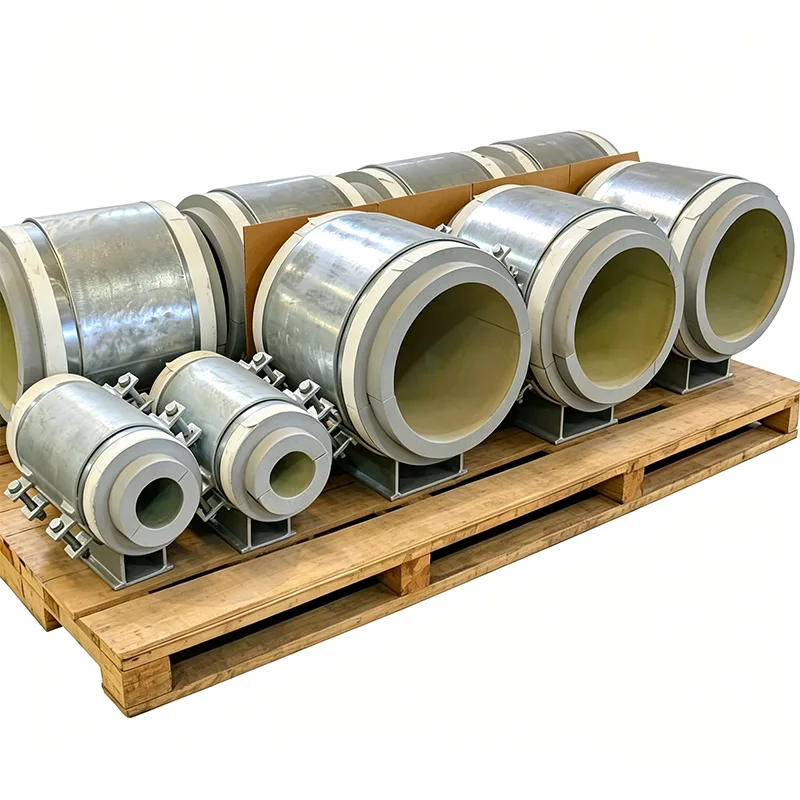

Rohrunterstützung für kryogene Anwendungen

In kryogenen Rohrleitungssystemen kann bereits ein kleiner Fehler bei der Stützkonstruktion zu Sprödbrüchen, übermäßiger Wärmeentwicklung oder gefährlicher Belastung angeschlossener Geräte führen. Bei Yangzhou Tianshun entwickeln wir seit 2012 Rohrhalterungen für LNG-Verflüssigungszüge, Ethylen-Lagerterminals und Luftzerlegungsanlagen. Wir verstehen, dass eine Halterung in diesem Service nicht nur ein Stück Stahl ist – es ist eine sorgfältig berechnete Baugruppe, die Kaltschrumpfung bewältigen, die Isolationsintegrität aufrechterhalten und jahrzehntelang strukturell stabil bleiben muss.

Materialauswahl, bei der Sicherheit an erster Stelle steht

Alle unsere Rohrhalterungen für den kryogenen Einsatz werden aus Materialien hergestellt, die auch bei niedrigsten Betriebstemperaturen ihre Festigkeit behalten. Für den metallischen Lastpfad verwenden wir in der Regel ASTM A320 L7-Schrauben, Edelstahl 304L oder 316L für Klemmenkörper und Kohlenstoffstahl mit niedriger Temperatur (A350 LF2), sofern die Konstruktionsbedingungen dies zulassen. Jede Materialschmelze wird bei der minimalen Konstruktionstemperatur einem Schlagtest unterzogen. Charpy-V-Kerbwerte werden standardmäßig in Ihrem Dokumentationspaket bereitgestellt, nicht nur auf Anfrage.

Entwickelt für Kaltschrumpfung und Lastschwankungen

Wenn ein 30 Meter langes LNG-Rohr von der Umgebungstemperatur auf -162 °C abkühlt, kann es sich um über 50 mm zusammenziehen. Unsere Stützbaugruppen sind so konfiguriert, dass sie diese Bewegung ermöglichen, ohne dass sekundäre Spannungen entstehen. Wir bieten:

Kryo-Gleitplatten mit PTFE- oder Graphit-imprägnierten Polsteroberflächen, verbunden mit einem tragenden Isolierblock, der eine Kälteübertragung auf den tragenden Stahl verhindert.

Voreingestellte Kaltschuhe, die die thermische Kontraktion kompensieren und so das Rätselraten bei der Installation überflüssig machen.

Konstante Federstützen sind darauf abgestimmt, über den gesamten Kaltbewegungsbereich eine Lastschwankung nahe Null aufrechtzuerhalten und so eine Düsenüberlastung an Kryopumpen und -kompressoren zu verhindern.

Isolierungsintegration, die Eis und Kondensation verhindert

Eine gerissene Dampfsperre oder eine kalte Stelle auf einem Träger kann zu Eisbildung, CUI (Korrosion unter der Isolierung) und Energieverlust führen. Unsere Träger sind so konzipiert, dass sie sowohl in PIR- (Polyisocyanurat) als auch in Schaumglas-Isoliersysteme integriert werden können. Der tragende Dämmabschnitt ist zwischen Rohrschuh und Bauwerksträger vollständig gekapselt, mit durchgehender Dampfsperrbahn. Wir können die Sekundärisolierung auch vorab zuschneiden, um sie an die Dicke und Ummantelungsdetails Ihres Rohrleitungsbauers anzupassen.

Prüfung und Dokumentation für vollständige Rückverfolgbarkeit

Für kritische Baugruppen führen wir interne Belastungstests bei Umgebungs- und simulierten Kältebedingungen durch. Ein Standardauftrag zur kryogenen Unterstützung von Tianshun umfasst:

Materialzertifikate nach EN 10204 Typ 3.1 mit Niedertemperatur-Schlagaufzeichnungen.

Dimensionsüberprüfungsberichte für Isolationsdicke und Schuhversatz.

Aufzeichnungen zur Schweißverfahrensqualifizierung (WPAR), wenn es sich um Schweißarbeiten handelt.

Optionale Zeugenprüfung durch Dritte durch TÜV, BV oder SGS.

Anwendungen

LNG-Empfangsterminals und Peak-Shaving-Anlagen

Lagerung und Handhabung von Ethylen, Propylen und flüssigem Ammoniak

Industriegasanlagen (LOX, LIN, LAR)

Kryo-Pipeline-Galerien und Sekundärbehälterbereiche für Tanks

Kühlboxen in der Luftzerlegung und Kohlenwasserstoffverarbeitung

Unsere kryogenen Unterstützungen sind heute bei Projekten im Nahen Osten, Südostasien und Nordamerika im Einsatz und arbeiten zuverlässig unter einigen der anspruchsvollsten thermischen Bedingungen.

Warum Tianshun?

Wir sind ein spezialisierter Hersteller und kein Generalhändler. Unser Ingenieurteam kann Ihre Rohrleitungsspannungsisometrien erstellen, jede Kaltstützstelle identifizieren und eine optimierte Baugruppe vorschlagen, die sowohl die Materialkosten als auch die Installationszeit reduziert, ohne die Isolationsleistung zu beeinträchtigen. Mehr als 70 % unseres Geschäfts erwirtschaften wir durch Nachbestellungen – ein direktes Ergebnis der Lieferung vorhersehbarer Qualität bei jeder Lieferung.

FAQ

F: Was ist die niedrigste Temperatur, die Ihre kryogenen Träger aushalten können?

A: Bis zu -196 °C (Temperatur von flüssigem Stickstoff). Für den Service mit flüssigem Helium wenden Sie sich bitte an unser Technikteam.

F: Können Sie unsere vorhandenen Rohrschuh- und Isolierungsdetails anpassen?

A: Ja. Wir produzieren regelmäßig nach kundenspezifischen Zeichnungen, einschließlich nicht standardmäßiger Schuhhöhen, Klemmarten und Isolierstärken.

F: Stellen Sie das Isoliermaterial als Teil der Unterstützung bereit?

A: Ja, wir liefern die tragende Isolierung (PIR, Schaumglas oder Holz) vollflächig mit dem Rohrschuh verklebt. Die umgebende Sekundärdämmung und -verkleidung wird in der Regel vor Ort angebracht, wir können jedoch auch vorgefertigte Dämmsätze liefern.

F: Wie verhindern Sie Risse in der Isolierung bei zyklischer Kältebelastung?

A: Der tragende Block ist mit einer Druckfestigkeit ausgelegt, die deutlich über dem maximal berechneten Lagerdruck liegt. Außerdem versetzen wir die Fugen bei mehrschichtiger Isolierung und verwenden flexible Klebesysteme, die unterschiedliche Bewegungen ausgleichen.

F: Welche Standards erfüllen Ihre kryogenen Träger?

A: Unsere Designs folgen MSS SP-58, ASME B31.3 Kapitel VI (für LNG), EN 13480 und den neuesten GIIGNL-Richtlinien. Gegebenenfalls kann eine CE-Kennzeichnung gemäß PED bereitgestellt werden.

F: Können Sie kurze Lieferzeiten für Notfallersatzteile verkraften?

A: Ja. Wir haben einen Lagerbestand an gängigen kryogenen Gleitplatten und Bolzensätzen. Für fertig gefertigte Baugruppen ist eine Expressfertigung in 7–10 Tagen möglich.
