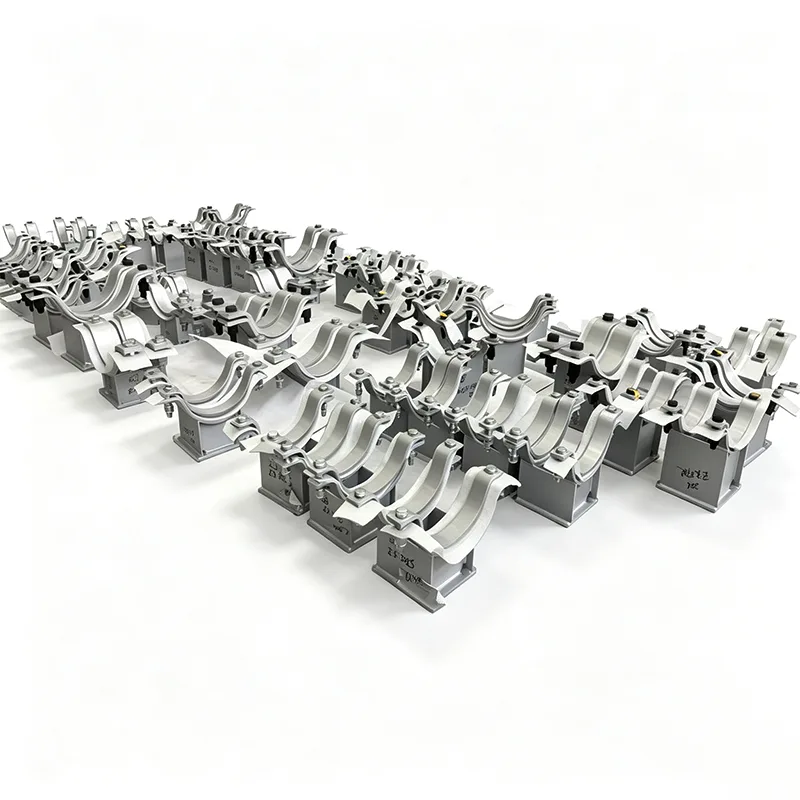

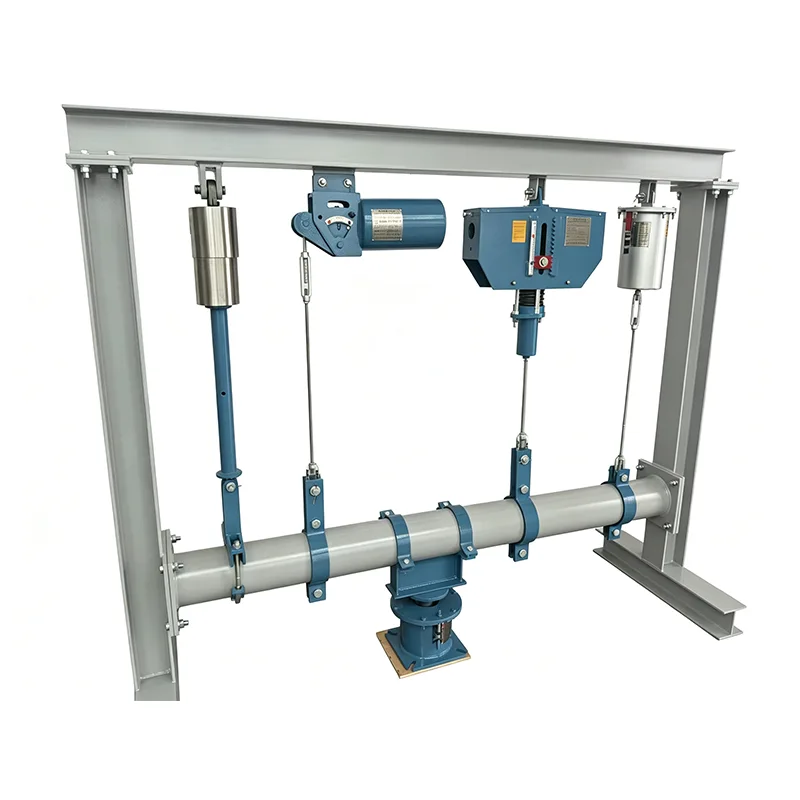

Verzinkte Doppelrohrhalterung für Stahlträger

Nicht jede Rohrhalterung muss aus einer exotischen Legierung sein. In den meisten industriellen Umgebungen – etwa Rohrgestellen, Versorgungskorridoren, Kompressorstationen oder gewerblichen Heizräumen – benötigen Sie wirklich eine Stütze, die schnell einrastet, die Last hält, ohne zu verrutschen, und die nach zwei Regenzeiten nicht anfängt zu rosten. Genau diesen Platz nimmt unsere verzinkte Doppelrohrhalterung für Stahlträger ein.

Wir begannen mit dem Bau dieser Stützen, nachdem wir wiederholt von Installationsunternehmen gehört hatten, dass das Bohren oder Schweißen an vorhandenem Baustahl die Arbeit verlangsamte und Korrosionsherde verursachte. Seit 2012 haben wir das Design auf der Grundlage dieser direkten Feldeingaben verfeinert und Tausende dieser Einheiten in Projekte in mehr als 45 Ländern geliefert.

Was diese Unterstützung vor Ort auszeichnet

Kein Schweißen, kein Bohren – echte Klemmmontage

Die verzinkte Doppelrohrhalterung für Stahlträger ist so konstruiert, dass sie mithilfe eines robusten mechanischen Klemmmechanismus direkt am oberen oder unteren Flansch eines I- oder H-Trägers befestigt werden kann. Typischerweise handelt es sich hierbei um ein Paar Klemmplatten aus hochfestem Kohlenstoffstahl mit gehärteten Stellbolzen oder um eine Sattel- und U-Bolzen-Anordnung, je nach Trägerprofil. Die Größe der Klemme ist genau auf die Breite und Dicke des Trägerflansches abgestimmt, sodass sie sich unter thermischen oder Vibrationsbelastungen nicht verschiebt, wenn Ihr Team sie festzieht. Kein Schweißen vor Ort bedeutet, dass die vorhandene Beschichtung oder der Brandschutz des Trägers nicht beschädigt wird, und dass keine Heißarbeiten zu einer Verlangsamung führen.

Echte Feuerverzinkung, nicht nur ein Zinkspray

Jede Komponente – die Doppelrohrsättel, die Klemmplatten, die Verbindungsstreben und die gesamte Hardware – wird zunächst hergestellt und dann vollständig in ein Feuerverzinkungsbad gemäß ISO 1461 eingetaucht. Bei unseren Standardprofilen (typischerweise 6 mm und dicker) ergibt sich eine durchschnittliche Zinkschichtdicke von 85 µm oder mehr, mit einer metallurgisch gebundenen Eisen-Zink-Legierungsschicht darunter. Wir übermalen es nicht und verlassen uns nicht auf galvanisierte Oberflächen, die unter dem Drehmoment der Schrauben abblättern können. Nach dem Verzinken werden die Gewinde sauber gefräst und die Baugruppen probeweise montiert, um sicherzustellen, dass das Baustellenpersonal nicht mit einer Schraube zu kämpfen hat, deren Gewinde sich nicht löst.

Doppelrohrkonfiguration, die tatsächlich funktioniert

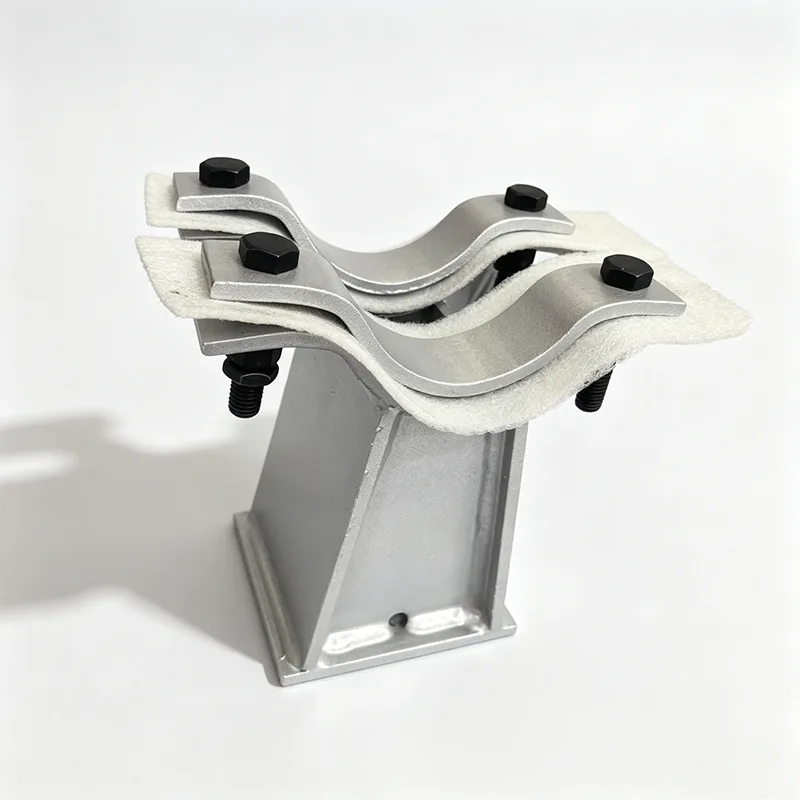

Der „doppelte“ Teil bedeutet, dass eine Stützträgerklemme zwei separate Rohrsättel trägt, nebeneinander oder gestapelt. Die Sättel sind so profiliert, dass sie zu Ihren beiden Rohrdurchmessern passen (häufig unterschiedliche Größen beispielsweise für Vor- und Rücklaufleitungen) und mit genügend Abstand für Isolierung, Expansionsbewegung und Schlüsselzugang angeordnet sind. Wir bearbeiten den Sattelradius, anstatt ihn zu pressen, was eine gleichmäßige Vollkontakt-Auflagefläche ergibt und eine lokale Ovalisierung dünnwandiger Rohre verhindert. Wenn es um thermische Bewegungen geht, können wir wie bei unseren komplexeren Dehnungsstützen Gleitelemente oder PTFE-Pads integrieren.

Die Material- und Korrosionsgeschichte

Wir bauen die Primärstruktur aus strukturellem Kohlenstoffstahl S235JR oder S275JR (entspricht ASTM A36 oder A572 Gr. 50), der von Walzwerken bezogen wird, die eine vollständige Rückverfolgbarkeit gemäß EN 10204 3.1 gewährleisten. Die Verschraubung besteht typischerweise aus Kohlenstoffstahl der Güteklasse 8.8, ebenfalls feuerverzinkt, mit einer Wachs- oder Anti-Seize-Beschichtung auf den Gewinden, um ein Festfressen beim Anziehen zu verhindern.

Ein Punkt, nach dem wir oft gefragt werden: Wird die Verzinkung in einer Chemiefabrik oder in Küstennähe überleben? Feuerverzinkte Beschichtungen haben in vielen atmosphärischen Umgebungen, selbst in mäßig aggressiven Industrieumgebungen, eine dokumentierte Lebensdauer von 30–50 Jahren. Für jede Charge können wir das Gewichtszertifikat der Zinkbeschichtung und die Dickenmessungen unserer hauseigenen Magnetmessung vorlegen. Wenn Ihre Umgebung aggressiver ist, empfehlen wir möglicherweise die Umrüstung auf Edelstahlsättel – aber die ehrliche Wahrheit aus unserer Projekterfahrung ist, dass für die meisten Versorgungsrohre auf Baustahl verzinkt die richtige technische Wahl und die kostengünstigste ist.

Lade- und Engineering-Unterstützung

Während eine Doppelrohrhalterung einfach aussieht, können die kombinierten Belastungen auf die Trägerklemme erheblich sein. Wir überprüfen jede Baugruppe auf:

Vertikales Eigengewicht beider Rohre, gefüllt mit Wasser oder Produkt

Seitlicher Schub durch Wärmeausdehnung, Wind oder Vibrationen kleiner Bohrungen

Rutschfestigkeit der Klemme basierend auf Schraubenvorspannung und Reibungskoeffizient

Biegespannung in den Sattelstreben und lokale Flanschbiegung im Träger

Standardeinheiten sind für vertikale Belastungen von 2 kN bis 60 kN pro Rohrsattel ausgelegt, bei kundenspezifischen Bestellungen sind auch größere Kapazitäten möglich. Wenn Sie uns Ihre Rohrspannungsdaten senden, stellen wir Ihnen eine Tragzahltabelle oder ein projektspezifisches Berechnungsblatt zur Verfügung.

Bewerbungen, bei denen diese Unterstützer ihren Lebensunterhalt verdienen

Wir sehen, dass diese verzinkten Doppelstützen verwendet werden in:

Oberirdische Rohrgestelle in Chemieanlagen und Raffinerien, wo Hunderte identischer, auf Trägern montierter Stützen benötigt werden und die Installationsgeschwindigkeit sich direkt auf den Projektzeitplan auswirkt

BOP-Rohrleitungen (Balance of Plant) für Kraftwerke – CW-, Feuerwasser-, Instrumentenluft- und andere Versorgungsleitungen, die entlang von Baustahl verlaufen

Große kommerzielle HVAC-Systeme, bei denen die Feuerverzinkung für ein sauberes, industrielles Erscheinungsbild sorgt, das häufig für exponierte Maschinenräume erforderlich ist

Wasser- und Abwasseraufbereitungsanlagen im Innen- und Außenbereich, bei denen ein verzinkter Träger Feuchtigkeit und gelegentliche chemische Dämpfe weitaus besser verträgt als ein lackierter Träger

So stellen wir sicher, dass jedes Los stimmt

Unser Shop-Prozess umfasst:

Prüfung aller gefertigten Teile vor dem Verzinken auf Schweißqualität und Maßhaltigkeit

Feuerverzinkung in zertifizierten Anlagen, wobei die Badchemie und die Eintauchzeit pro Charge kontrolliert werden

Inspektion nach dem Verzinken: Sichtprüfung auf Gleichmäßigkeit, keine blanken Stellen oder übermäßige Krätzeeinschlüsse; Die Zinkdicke wird mit einem kalibrierten digitalen Messgerät an mehreren Punkten pro Teil gemessen

Probemontage einer Probe aus jeder Charge, um den Sitz der Schrauben und die Ausrichtung des Sattels zu überprüfen

Verpackung mit Schutztrennung, um ein Scheuern von Zink auf Zink während des Transports zu verhindern

Alle QC-Aufzeichnungen werden zusammen mit Materialzertifikaten und einer Konformitätserklärung zusammengestellt und der Lieferung beigefügt.

Anpassung ist gängige Praxis

Unserer Erfahrung nach werden nur sehr wenige Doppelrohrhalterungen „von der Stange“ bestellt. Möglicherweise benötigen Sie eine Klemme, die zu einer Trägerflanschdicke passt, die wir nicht auf Lager haben, oder einen Sattel mit 6 Zoll und den anderen mit 2 Zoll oder eine größere Höhe, um vorhandene Isolierung freizugeben. Unser Team ist es gewohnt, eine bemaßte Skizze oder einen Balken- und Rohrplan zu erstellen und diese innerhalb weniger Tage in ein gefertigtes Teil umzuwandeln. Die technische Überprüfung und Zeichnungsbearbeitung für eine neue Konfiguration dauert in der Regel zwei bis drei Arbeitstage.

FAQ

1. Ist die Verzinkung feuerverzinkt oder galvanisiert und wie dick ist die Beschichtung?

Wir verwenden ausschließlich Feuerverzinkung nach ISO 1461. Nach der Fertigung wird die gesamte Baugruppe in geschmolzenes Zink getaucht, wodurch eine metallurgisch gebundene Eisen-Zink-Legierungsschicht entsteht, die von reinem Zink bedeckt ist. Bei unseren Standard-Materialstärken (≥6 mm) können Sie mit einer durchschnittlichen Schichtdicke von 85 µm oder mehr rechnen. Dabei handelt es sich um einen grundlegend anderen Prozess als beim Galvanisieren, bei dem eine dünne, rein kosmetische Schicht aufgetragen wird, die eine weitaus geringere Korrosionsbeständigkeit bietet. Wir messen die Schichtdicke an mehreren Stellen jeder Charge und dokumentieren die Werte im Prüfbericht.

2. Wie stellen Sie sicher, dass die Trägerklemme unter Last oder Vibration nicht verrutscht?

Die Klemme ist so konstruiert, dass ein bestimmtes Drehmoment an den Stellschrauben eine vorhersehbare Klemmkraft erzeugt, die wir mithilfe eines konservativen Reibungskoeffizienten (typischerweise 0,3 für verzinkten Stahl auf Stahl) in Rutschfestigkeit umwandeln. Unsere Belastungstabellen geben den Drehmomentwert an, der zum Erreichen der Nennkapazität erforderlich ist, und wir überprüfen die Rutschfestigkeit der Klemme durch physikalische Belastungstests an tatsächlichen Trägerabschnitten. Für kritische Anwendungen können wir Drehmomenttabellen bereitstellen und ein regelmäßiges Nachziehen im Rahmen der routinemäßigen Wartung empfehlen.

3. Für welche Arten von Stahlträgern ist diese Stütze geeignet?

Unser Standard-Klemmendesign ist für europäische IPE-, HEA- und HEB-Profile sowie amerikanische Breitflansch- (W) und S-Formen geeignet. Wir führen Schellensätze für Flanschbreiten von ca. 100 mm bis 300 mm und Flanschdicken bis 30 mm. Außerhalb dieses Bereichs fertigen wir kundenspezifische Klemmplatten – senden Sie uns einfach die Bezeichnung Ihres Trägerquerschnitts und wir konstruieren innerhalb von 2–3 Werktagen die passende Klemme.

4. Können die beiden Rohre unterschiedliche Durchmesser haben und wie wird der Abstand bestimmt?

Absolut. Wir bearbeiten jeden Sattel so, dass er zu seinem spezifischen Rohraußendurchmesser passt, sodass eine 6-Zoll-Prozessleitung und eine 2-Zoll-Instrumentenluftleitung die gleiche Halterung nutzen können. Der Mittenabstand des Sattels wird auf der Grundlage der von Ihnen angegebenen Abmessungen entworfen und bietet ausreichend Freiraum für Isolierung, Wärmeausdehnung und Zugang zu den Schrauben. Wenn Sie sich über den Abstand nicht sicher sind, schlagen unsere Ingenieure einen Mindestabstand basierend auf den von Ihnen angegebenen Rohrspezifikationen vor.

5. Beschädigt das Festklemmen am Balken dessen Farbe oder Brandschutz?

Die Klemme übt lokal einen hohen Anpressdruck aus, die Belastung verteilt sich jedoch über die gesamte Kontaktfläche der Klemmplatte. Wir empfehlen in der Regel, die Balkenbeschichtung vor der Installation vollständig auszuhärten. Leichte Eindrücke von weicher Farbe sind möglich, beeinträchtigen jedoch nicht die strukturelle Integrität des Balkens. Für den Brandschutz ist die Klemme so konzipiert, dass sie direkt auf dem Stahlflansch sitzt. Daher sollte jegliches Brandschutzmaterial lokal um den Klemmenbereich herum abgeschlossen oder entfernt werden – unsere Zeichnungshinweise verdeutlichen dies.

6. Bieten Sie Traglastberechnungen oder nur eine Katalogkapazität an?

Wir können beides tun. Unser Standardkatalog bietet konservative Bewertungen für gängige Trägergrößen und Rohrkombinationen. Für projektspezifische Konfigurationen führen wir eine vollständige Berechnung durch, bei der die Rutschfestigkeit der Klemme, die Schraubenspannung, die Sattelbiegespannung und die lokale Biegung des Trägerflansches überprüft werden. Das Berechnungsblatt ist Teil der Einreichungsdokumentation, die wir normalerweise EPCs und beratenden Ingenieuren zur Verfügung stellen.

Eine praktische Anmerkung aus der Praxis

Wir haben im Laufe der Jahre gelernt, dass bei großen Rohrgestellen der Unterschied zwischen einer reibungslosen und einer frustrierenden Installation oft auf die Einstellbarkeit der Klemme zurückzuführen ist. Aus diesem Grund verfügen unsere Trägerklemmen über eine unverlierbare Bolzenanordnung – so fällt nichts vom Träger, wenn Ihr Monteur über Kopf arbeitet. Es ist ein kleines Detail, aber wenn man es mit 500 Unterstützungen multipliziert, wird daraus echtes Geld in gesparter Arbeitskraft. Das ist die Art von Feedback, die wir in das Produkt einfließen lassen.

Wenn Sie einen Trägerabschnitt, zwei Rohrgrößen und eine Ladung haben, können wir Ihnen innerhalb von 24 Stunden ein Angebot und eine Konzeptzeichnung erstellen. Gerne können Sie auch unser Werk in Yangzhou besuchen und sich aus erster Hand von der Verzinkungsqualität und dem Montageprozess überzeugen. Wir haben festgestellt, dass einem Ingenieur die Entscheidung leicht fällt, sobald er die Schichtdicke und die Konsistenz der Montage sieht.
