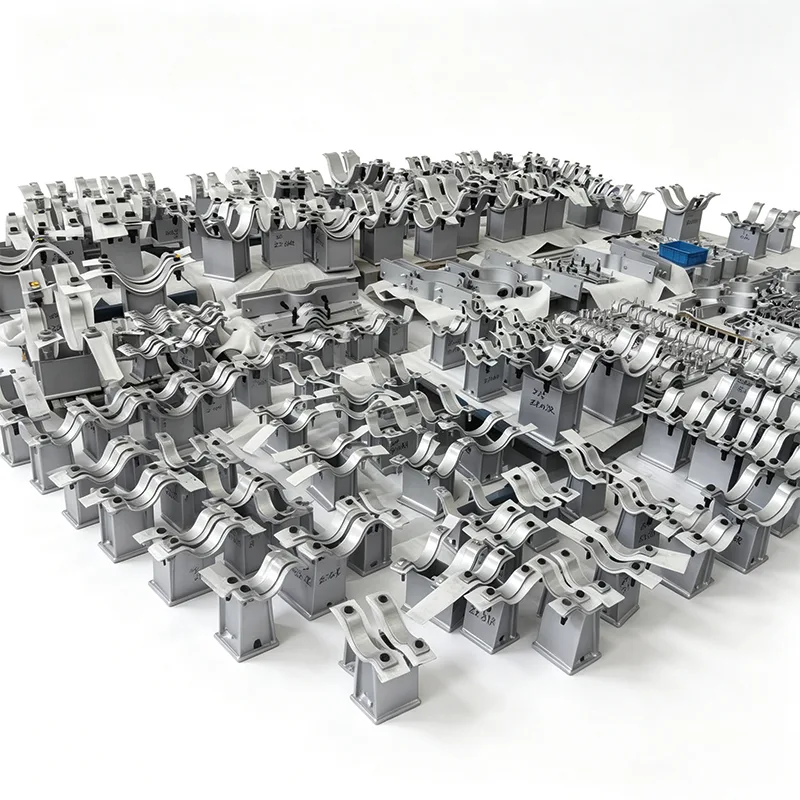

Sattelrohrstützen aus Edelstahl

Wenn eine Rohrhalterung in einer salzhaltigen Küstenanlage eingesetzt werden muss, aggressiven chemischen Abwaschungen standhalten oder in einer sterilen Verarbeitungslinie jahrzehntelang wartungsfrei bleiben muss, kommt es auf die Wahl des Materials an. Bei Yangzhou Tianshun entwerfen und liefern wir seit 2012 Rohrhalterungssysteme, und unsere Sattelrohrstützen aus Edelstahl sind genau für die Situationen konzipiert, in denen Standard-Kohlenstoffstahl einfach nicht standhält.

In jeder von uns gelieferten Edelstahl-Rungensattelstütze spiegeln sich 14 Jahre direktes Feedback von EPC-Auftragnehmern, Wartungsingenieuren und Projektbesitzern aus über 45 Ländern wider. Wir haben gelernt, was funktioniert, was frühzeitig ausfällt und wie man häufige Fehlerquellen ausfindig macht, lange bevor eine Stütze Ihr Rohr überhaupt berührt.

Was Sie mit einem Tianshun-Rungensattel aus Edelstahl erhalten

Materialintegrität, die Sie nachvollziehen können

Wir bearbeiten Sattelkörper und Stützenkomponenten aus massivem 304 (UNS S30400) oder 316L (UNS S31603) Edelstahlblech und Stangenmaterial – nicht aus Gussäquivalenten. Jede Materialcharge wird mit einem Mühlentestzertifikat nach EN 10204 3.1 geliefert und wir sorgen für eine vollständige Rückverfolgbarkeit vom Rohstoffeingang bis zur Endkontrolle. Für Projekte, die eine erhöhte Lochfraßbeständigkeit erfordern, sind Duplex 2205 oder superaustenitische Sorten auf Anfrage erhältlich.

Konstruierte Form, nicht nur eine gebogene Platte

Der Sattelradius wird präzisionsgefertigt, um dem tatsächlichen Außendurchmesser Ihres Rohrs zu entsprechen, typischerweise von 1 Zoll NB bis 48 Zoll NB und größer. Dadurch entfällt die Punktbelastung, die bei generischen V-förmigen Stützen auftreten kann. Bei Heißleitungen erweitern wir oft die Sattelbreite und integrieren reibungsarme PTFE- oder Graphit-Gleitplatten direkt in die Konstruktion – so arbeitet die Stütze mit der thermischen Bewegung Ihres Rohrs und nicht dagegen.

Pfostendesign, das die Installation vorhersehbar macht

Die Stütze selbst – der vertikale Pfosten, der den Sattel am Baustahl befestigt – ist in fester Höhe oder in verstellbarer Konfiguration erhältlich. Bei festen Stützen handelt es sich üblicherweise um eine einzelne geschweißte Konstruktion aus Edelstahlkanälen, H-Trägern oder Rohren mit einer vollständig durchdringenden Schweißnaht an der Sattelbasis. Die verstellbaren Designs umfassen eine Anordnung aus Gewindeschaft und Sicherungsmutter und ermöglichen eine präzise Höheneinstellung während der Heißausrichtung ohne Schneiden oder Nachschweißen.

Alle tragenden Schweißnähte werden von zertifizierten Schweißern gemäß den gemäß ASME Abschnitt IX qualifizierten Verfahren ausgeführt, wobei bei Bedarf Schweißkarten und NDE (PT oder RT) verfügbar sind. Die Oberflächenbeschaffenheit nach dem Schweißen wird standardmäßig gebeizt und passiviert, um die volle Korrosionsbeständigkeit wiederherzustellen.

Wie mit den Lasten umgegangen wird

Wir gehen nicht einfach davon aus, dass „Edelstahl stark ist“. Unsere hauseigenen Ingenieure prüfen jede Stützenbaugruppe auf die Kombination aus vertikalem Eigengewicht, Wärmeausdehnungsschub, gelegentlichen Wind- oder seismischen Belastungen und jeglichem Auftrieb, der bei Richtungsänderungen auftreten kann. Wenn für Ihr Projekt bestimmte Konstruktionsvorschriften gelten (ASME B31.1, B31.3, EN 13480 usw.), können wir die entsprechenden Spannungsanalysen und Belastungsdaten bereitstellen. Wir haben Stützen ausgeliefert, die für vertikale Belastungen von einigen hundert Newton bis über 300 kN ausgelegt sind.

Wo Sie diese Stützen im Einsatz sehen

Im Laufe der Jahre sind unsere Sattelrohrstützen aus Edelstahl an Stellen vorgedrungen, an denen ein Versagen keine Option ist:

LNG-Regasifizierungsterminals – 316L-Sättel in Meeresumgebungen unter freiem Himmel mit kontinuierlichem Salznebel.

Pharmazeutische WFI-Schleifen (Wasser für Injektionszwecke) – Edelstahl 304 mit vollständigen Dokumentationspaketen und elektropolierten Oberflächenoptionen.

Speiseöl- und Getränkeanlagen – Stützen mit hygienischen Profilen, minimalen Spalten und FDA-konformen Dichtungsmaterialien, wo erforderlich.

Chemische Verarbeitung und Lagerung von Laugen – speziell ausgewählte Sorten für die Beständigkeit gegen Chlorid-Spannungskorrosionsrisse.

Oberseiten der Offshore-Plattform – verstellbare Stützen, die eine Neuausrichtung nach strukturellen Setzungen ermöglichen, alle aus 316L mit vollständiger Inspektion durch Dritte.

So stellen wir sicher, dass die Qualität echt ist

Jede Stützensattelbaugruppe durchläuft vor der Freigabe unser hauseigenes Testlabor:

Maßüberprüfung anhand vereinbarter Fertigungszeichnungen

PMI (positive Materialidentifikation) zur Qualitätsbestätigung von rostfreien Teilen

Farbeindringprüfung oder Röntgenprüfung an kritischen Schweißnähten (gemäß Kundenspezifikation)

Belastungstests auf Anfrage für neue oder stark kundenspezifische Designs

Unsere Fabrik ist nach ISO 9001:2015 zertifiziert und wir sind es gewohnt, während der Produktion und Endkontrolle mit externen Prüfern von SGS, Bureau Veritas, TÜV und Kundenvertretern zusammenzuarbeiten.

Individualisierung ist die Norm, kein Aufpreis

Nur sehr wenige Projekte benötigen einen „Katalog“-Rungensattel aus Edelstahl. Die meisten erfordern Anpassungen – unterschiedliche Grundplattenabmessungen, spezifische Bolzenlochmuster, größere Höhe, um die Isolierung freizugeben, ein bestimmter Sattelumschlingungswinkel, integrierte Führungen oder Niederhalter. Das ist in Ordnung. Wir haben unseren Produktionsablauf auf kundenspezifische Kleinserienaufträge ausgerichtet. Senden Sie uns Ihr Rohrdatenblatt, Ihre Stahlkonstruktion oder eine einfache Skizze, und unsere Ingenieure senden Ihnen innerhalb von 2-3 Werktagen eine Vorschlagszeichnung zurück.

Für Projekte mit sich wiederholenden Rohrgestellanforderungen können wir einen vollständigen Supportplan vorab erstellen, Optimierungsmöglichkeiten identifizieren und die Gesamtinstallationskosten senken, ohne die Einhaltung der Vorschriften zu beeinträchtigen.

Ein letzter Hinweis zur Zuverlässigkeit

Der Großteil unserer Bestellungen für Edelstahlrohrhalterungen kommt von Kunden, die bereits Halterungen aus Kohlenstoffstahl von uns installiert haben und speziell für die Edelstahlaufrüstung zurückgekommen sind. Wenn Sie eine Rohrspezifikation haben, die vorschreibt, dass „alle benetzten und externen Stützkomponenten korrosionsbeständig sein müssen“, verstehen wir, dass der Stützensattel Teil des Systems und kein nachträglicher Einfall ist. Wir bauen es so auf, prüfen es so und dokumentieren es so.

Benötigen Sie ein Angebot oder eine schnelle technische Bewertung?

Kontaktieren Sie unser Engineering-Team unter [E-Mail/Telefon] mit Ihrer Rohrgröße, der erforderlichen Höhe und den Lastbedingungen. Bei Standardanfragen erhalten Sie in der Regel in weniger als 24 Stunden ein vollständiges Angebot. Gerne arrangieren wir auch einen Werksbesuch in Yangzhou – zu sehen, wie die Edelstahlsättel von der Platte bis zur Endmontage gehen, ist der beste Weg, den Unterschied zu verstehen, den eine echte Fertigungskontrolle macht.

FAQ

1. Welche Edelstahlsorten bieten Sie für Stützensättel an und woher weiß ich, dass ich wirklich 316L bekomme?

Unser Standardbestand umfasst Platten und Stangen aus 304 (UNS S30400) und 316L (UNS S31603). Für chloridreiche oder Offshore-Umgebungen empfehlen wir dringend 316L aufgrund seines Molybdängehalts, der die Lochfraßbeständigkeit erheblich verbessert. Jede Materialmenge, die wir erhalten, wird mit einem Mühlentestzertifikat nach EN 10204 3.1 geliefert, und bevor mit dem Schneiden oder Schweißen begonnen wird, führt unser hauseigenes Labor eine PMI (Positive Material Identification) mit Hand-RFA an rostfreien Sorten durch. Sie erhalten eine Kopie dieses PMI-Berichts in Ihrem endgültigen Dokumentationspaket – kein Rätselraten, kein „Vertrauen Sie mir“.

2. Können Sie einen Sattel herstellen, der zu einem nicht standardmäßigen Rohraußendurchmesser oder einer nicht standardmäßigen Isolierungsdicke passt?

Ja, das ist für uns Routine. Sie geben den tatsächlichen Außendurchmesser des Rohrs an (und den Außendurchmesser der Isolierung, wenn der Sattel auf einem isolierten Rohr sitzt), und wir bearbeiten den Sattelradius so, dass er genau dieser Abmessung entspricht. Hierbei handelt es sich nicht um eine gebogene Platte, die „ähnlich aussieht“ – die Kontaktfläche wird auf den angegebenen Radius gefräst, normalerweise mit einem Umschlingungswinkel zwischen 120° und 180°, abhängig von der Last und den seitlichen Halteanforderungen. Wir können die Sattelhöhe auch auf eine klare Isolierung und Verkleidung erweitern, ohne dass ein Feldschnitt erforderlich ist.

3. Bieten Sie Traglastwerte und Spannungsberechnungen für kundenspezifische Stützenbaugruppen an?

Absolut. Unser Ingenieurteam führt regelmäßig Vertikallast-, Horizontalschub- und kombinierte Spannungsprüfungen gemäß ASME B31.1, B31.3 oder dem von Ihrem Projekt gewählten Code durch. Wir reichen ein Berechnungsblatt ein, aus dem die Knickprüfung der Stütze, die Lagerspannung der Grundplatte, die Schweißnahtfestigkeit und die Bolzenspannung/-scherung (sofern zutreffend) hervorgehen. Wenn für Ihr Projekt eine unabhängige Überprüfung erforderlich ist, ist die Zusammenarbeit mit dem von Ihnen beauftragten externen Ingenieur für uns kein Problem.

4. Welche Schweiß- und Prüfnormen befolgen Sie für Edelstahlstützen?

Alle tragenden Schweißnähte an Edelstahl-Rungensätteln werden von qualifizierten Schweißern gemäß WPS-Qualifikation nach ASME Abschnitt IX durchgeführt. Die typische Verbindung zwischen Sattel und Stütze ist eine durchgehende Nutschweißung, die an der Spitze glatt geschliffen ist. Abhängig von Ihrer Spezifikation führen wir an kritischen Schweißnähten eine Farbeindringprüfung (PT) oder eine Radiographie (RT) durch. Nach dem Schweißen wird jede rostfreie Baugruppe gebeizt und passiviert, um Anlauffarben zu entfernen und die passive Chromoxidschicht wiederherzustellen. Sie können den Unterschied sehen: eine gleichmäßige, silbrige Oberfläche ohne blaue Verfärbung um die Schweißzone herum.

5. Kann ich eine höhenverstellbare Stütze bekommen und wie präzise ist die Höhenverstellung?

Ja, wir bieten verstellbare Stützen mit Gewinde und Kontermutteranordnung an, die üblicherweise dort eingesetzt werden, wo während der Warmausrichtung eine präzise Höheneinstellung erforderlich ist oder wenn die Höhen des Baustahls variieren können. Der typische Einstellbereich beträgt ±25 mm und das Feingewinde ermöglicht eine vertikale Präzision von 1–2 mm. Nach dem Setzen wird die Kontermutter festgezogen und geheftet, um eine Bewegung während des Betriebs zu verhindern. Der gesamte Lastpfad ist mechanisch (Fadenscherung), und wir dimensionieren den Vorbau entsprechend – wir sind nicht auf die Heftschweißung angewiesen, um die Last zu tragen.

6. Sind Ihre Edelstahlhalterungen für Hygiene- oder Washdown-Umgebungen (Lebensmittel, Pharma) geeignet?

Ja, und wir haben viele Chargen für diese Anwendungen geliefert. Aus hygienischen Gründen eliminieren wir nach Möglichkeit flache horizontale Flächen und Spalten und fertigen die Baugruppe mit einer Oberflächenrauheit von mindestens Ra 0,8 μm (32 μin) an oder elektropolieren, falls angegeben. Wir verwenden außerdem FDA-konforme Anti-Seize-Verbindungen für Gewinde und vermeiden ferritische Verunreinigungen, indem wir alle Werkzeuge und Arbeitsflächen ausschließlich aus Edelstahl herstellen. Das Dokumentationspaket kann Berichte zur Oberflächenrauheit und detaillierte Reinigungszertifikate umfassen.

7. Welche Unterlagen erhalte ich mit meiner Bestellung?

Eine Standardlieferung beinhaltet:

Vollständiger Maßkontrollbericht, der die tatsächlichen Maße im Vergleich zu den Zeichnungsmaßen zeigt

EN 10204 3.1 Materialzertifikate für alle rostfreien Teile

PMI-Bericht (zur Legierungsüberprüfung)

Schweißkarte und NDE-Berichte (PT/RT ggf.)

Zertifikat über Beizen und Passivieren

Konformitätserklärung und Packliste mit Wärmenummern

Wir können auch Datenbücher bereitstellen, die im spezifischen Format Ihres Projekts zusammengestellt sind. Etwa 80 % unserer Edelstahl-Support-Bestellungen umfassen mittlerweile mindestens einen grundlegenden MDR (Manufacturer’s Data Record).

8. Was ist eine realistische Vorlaufzeit für eine Charge maßgefertigter Edelstahl-Rungensättel?

Für Mengen von 5 bis 50 Stück mit kundenspezifischen Abmessungen und Standardmaterial 304/316L beträgt unsere typische Lieferzeit 20–30 Arbeitstage ab Zeichnungsfreigabe. Bei größeren Bestellungen oder solchen, die Duplex-Edelstahl erfordern, kann die Lieferzeit 35–45 Tage betragen. Wenn Sie sich in einem kritischen Zeitrahmen befinden, können wir die Beschleunigung besprechen – oft können wir die Zeit um 5–7 Arbeitstage verkürzen, indem wir Material reservieren und Schichten verschieben, aber wir werden immer transparent darüber sein, was machbar ist, ohne Kompromisse bei der Schweißqualität oder den Prüfschritten einzugehen.
