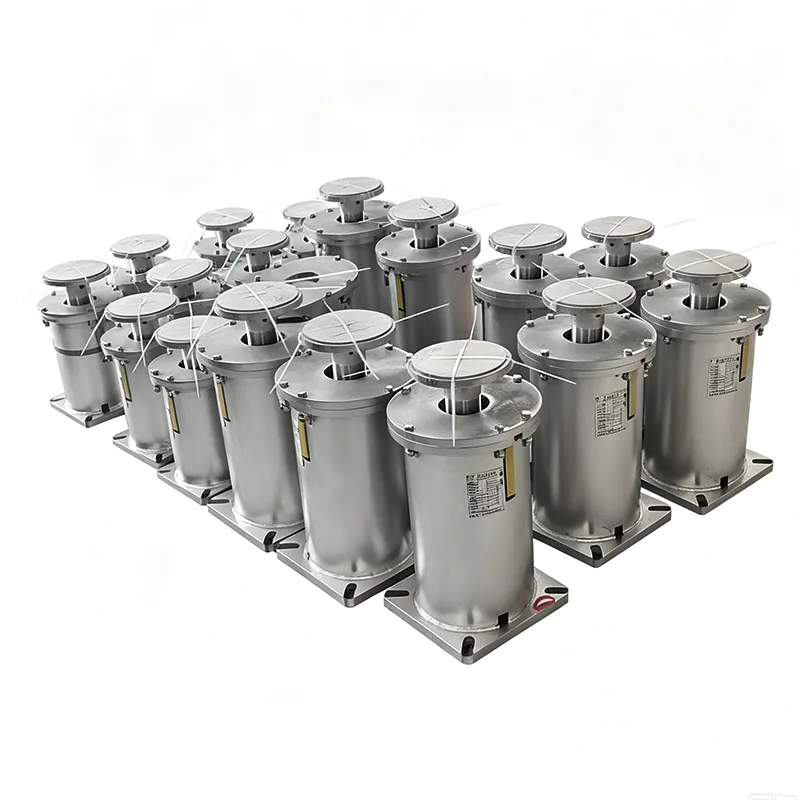

Federaufhänger vom Typ F

Der Federaufhänger vom Typ F ist eine standardmäßige Federaufhängung, die von Yangzhou Tianshun Pipeline auf der Grundlage von 14 Jahren Branchenerfahrung entwickelt wurde, und ist auch eines der am häufigsten verwendeten Federaufhängungsmodelle im globalen Industriepipeline-Bereich. Seit dem Produktionsstart im Jahr 2012 haben wir über 2 Millionen Federaufhänger vom Typ F hergestellt, in 45 Länder und Regionen exportiert und mehr als 300 große Industrieprojekte weltweit betreut. Dieses Modell wurde in voller Übereinstimmung mit international anerkannten Standards entwickelt und ist zu 100 % mit den gleichen Modellprodukten großer globaler Hersteller austauschbar.

Designgrundlage und anwendbare Standards

Der Federaufhänger vom Typ F wurde streng nach den folgenden internationalen Standards entwickelt und hergestellt, um seine globale Vielseitigkeit und Kompatibilität sicherzustellen:

▶  ANSI/HG 20644-1998 Variable Federstützen und Aufhänger

▶  GB/T 17116.1-2018 Rohrhalterungen und Aufhänger – Teil 1: Technische Spezifikationen

▶  ASME B31.3 Prozessrohrleitungen

▶  DIN 2545 Rohrfederaufhänger

▶  API RP 551 Design und Installation von Rohrhalterungen und Aufhängern

Alle Produkte haben die Zertifizierung des Qualitätsmanagementsystems ISO 9001:2015 bestanden und Zertifizierungsdokumente Dritter wie CE und API können auf Anfrage bereitgestellt werden.

Struktureller Aufbau und Funktionsprinzip

Der Federaufhänger vom Typ F verfügt über eine obere Hängekonstruktion, die über die obere Hebeöse mit der Gebäudestruktur und über die untere Hängestange mit der Rohrleitung verbunden ist. Wenn die Rohrleitung einer vertikalen thermischen Verschiebung ausgesetzt ist, dehnt sich die Feder entsprechend aus und zieht sich zusammen, passt die Stützkraft automatisch an und überträgt die Rohrleitungslast gleichmäßig auf die Struktur, um Spannungskonzentrationen zu vermeiden.

Das Standardprodukt besteht aus folgenden Komponenten:

▶  Oberes Gehäuse: Aus Q345B-Stahlblech gestanzt

▶  Zylindrische Schraubenfeder: Hergestellt aus legiertem Federstahl 60Si2MnA

▶  Lastanzeigeplatte: Deutlich mit Last- und Verschiebungsskalen gekennzeichnet

▶  Einstellschraubenstange: Erhältlich in den Spezifikationen M16–M36 für die Lastanpassung vor Ort

▶  Obere und untere Verbindungslaschen: Hergestellt im Schmiedeverfahren für höhere Festigkeit

▶  Sicherungsmuttern: Anti-Lockerungs-Design mit Doppelmutter

Vollständige Last- und Verschiebungsspezifikationen der Serie

Kernleistungsvorteile und gemessene Daten

Die oben genannten Daten stammen zu 100 % aus vollständigen Inspektionsaufzeichnungen des Labors des Unternehmens. Jedes Produkt wird vor dem Versand einer strengen Belastungsprüfung und Verschiebungskalibrierung unterzogen.

Anwendbare Szenarien und Installationsmethoden

Der Federaufhänger vom Typ F eignet sich zur hängenden Unterstützung der meisten industriellen Rohrleitungssysteme, insbesondere für die folgenden Szenarien:

Dampf-Wasser-Rohrleitungssysteme in Kraftwerken

Prozessleitungen in der petrochemischen Industrie

Städtische Zentralheizungsrohrnetze

Erdgastransportleitungen

Pharmazeutische und lebensmittelverarbeitende Rohrleitungen

Allgemeine Rohrleitungen für Industrieanlagen

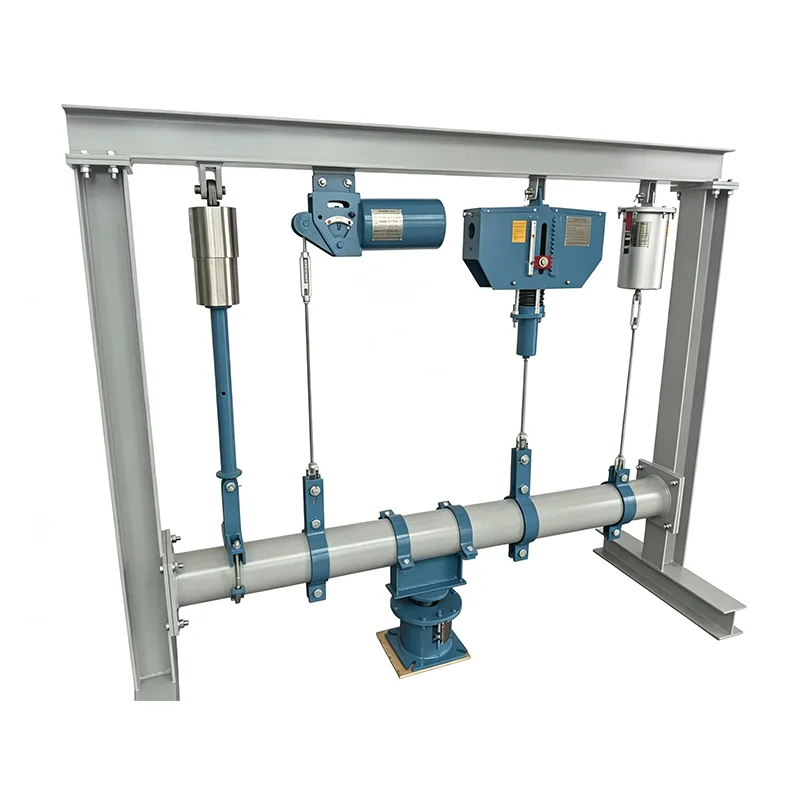

Für dieses Modell stehen drei Installationsmethoden zur Verfügung:

Einzelösenaufhängung: Geeignet für Einzelrohrleitungen

Doppelösenaufhängung: Geeignet für stark belastete Rohrleitungen

Parallele Installation: Geeignet für Rohrleitungen mit extrem hoher Belastung

Herstellungsprozess und Qualitätskontrolle

Wir haben ein System zur Rückverfolgbarkeit des gesamten Prozesses vom Rohmaterial bis zum fertigen Produkt eingerichtet, um die stabile Qualität jedes Typ-F-Federaufhängers sicherzustellen:

▶  Rohstoffkontrolle: Der gesamte Stahl stammt von führenden Stahlwerken wie Baosteel und Angang. Jeder Materialcharge liegt das Originalmaterialzertifikat bei und sie wird einer Spektralanalyseprüfung unterzogen.

▶  Federherstellung: Mit in Deutschland importierten CNC-Federmaschinen gewickelt und drei Wärmebehandlungsprozessen unterzogen, um innere Spannungen vollständig zu beseitigen.

▶  Schweißverfahren: Verwendet Kohlendioxid-Schutzgasschweißen. Alle Schweißnähte werden einer 100-prozentigen Sichtprüfung und einer zerstörungsfreien Stichprobenprüfung unterzogen.

▶  Oberflächenbehandlung: Drei Prozesse: Sandstrahlen, Entrosten → Epoxid-Zink-Grundierung → Polyurethan-Deckbeschichtung, mit einer Gesamtbeschichtungsdicke ≥120 μm.

▶  Inspektion des fertigen Produkts: Jedes Produkt wird einer Volllastprüfung unterzogen und es werden vollständige Qualitätszertifizierungsdokumente ausgestellt.

Unterstützende Dienstleistungen und Liefergarantie

▶  Schnelle Lieferung: Standardmodelle sind auf Lager und können innerhalb von 72 Stunden versendet werden.

▶  Auswahlunterstützung: Kostenlose Analyse der Rohrleitungsspannung und Berechnung der Auswahl von Stützen/Aufhängern werden bereitgestellt.

▶  Anpassungsservice: Anschlussmaße und Oberflächenbehandlungsmethoden können je nach Kundenwunsch angepasst werden.

▶  Vor-Ort-Service: Professionelle Ingenieure werden entsandt, um die Installation und Inbetriebnahme zu leiten.

▶  Garantieservice: 12 Monate Garantiezeit mit kostenloser Reparatur oder Ersatz defekter Produkte während der Garantiezeit.

Für weitere technische Details zum Federaufhänger Typ F oder um ein Angebot zu erhalten, wenden Sie sich bitte an unser Vertriebsteam.

Häufig gestellte Fragen (FAQ)

F: Kann der Federaufhänger vom Typ F mit Produkten des gleichen Modells anderer Hersteller ausgetauscht werden?

A: Ja. Unsere Produkte werden streng nach internationalen Standards entworfen und hergestellt. Die Einbaumaße und Leistungsparameter stimmen vollständig mit den gleichen Modellprodukten großer globaler Hersteller überein und können für den Einsatz direkt ausgetauscht werden.

F: Was ist die maximale Betriebstemperatur dieses Produkts?

A: Der Betriebstemperaturbereich von Standardprodukten liegt zwischen -20℃ und +450℃. Für Hochtemperaturbedingungen über 450℃ können wir Sondermodelle aus hochtemperaturbeständigem Federstahl anbieten.

F: Können Sie eine Oberflächenbehandlung mit Feuerverzinkung anbieten?

A: Ja. Zusätzlich zur Standardlackierung bieten wir auch verschiedene Oberflächenbehandlungsmethoden wie Feuerverzinkung und Pulverbeschichtung an, um uns an unterschiedliche korrosive Umgebungen anzupassen.
