Federunterstützung für Kraftwerke

In Kraftwerken transportieren Frischdampfleitungen, Hochtemperatur-Zwischenüberhitzungsdampfleitungen und andere ähnliche Systeme kontinuierlich Medien unter Hochtemperatur- und Hochdruckbedingungen und unterliegen dabei einer Wärmeausdehnung im Bereich von mehreren Millimetern bis zu mehreren zehn Millimetern. Durch die starre Befestigung werden diese Verschiebungen in zusätzliche Schubkräfte umgewandelt, die auf Kesselköpfe und Turbinenschnittstellen übertragen werden, wodurch die Belastung von Schweißverbindungen, Flanschen und Gerätegehäusen erhöht wird.

Die von Yangzhou Tianshun Pipeline Technology Co., Ltd. speziell für diese Betriebsbedingungen entwickelte Power Plant Spring Support kompensiert Verschiebungen durch elastische Belastung und hält die Pipeline-Belastung innerhalb der zulässigen Standardgrenzen. In diesem Dokument werden die Designphilosophie, die Betriebsleistung und der technische Supportansatz dieses Produkts basierend auf den tatsächlichen Anforderungen von Dampfleitungssystemen erläutert.

Anforderungen an elastische Stützen bei der Spannungskontrolle von Dampfleitungen

Die Konstruktion von Dampfleitungen folgt im Allgemeinen Codes wie ASME B31.1, die erfordern, dass Rohrhalterungen/-aufhängungen sowohl das Eigengewicht der Rohrleitung als auch das Mediengewicht tragen müssen, ohne die thermische Verschiebung zu behindern. Wenn die Stützkraft mit der Verschiebung stark schwankt, kann die Belastung des lokalen Rohrleitungssystems die zulässigen Werte überschreiten und Anpassungen oder sogar Nacharbeiten vor Ort erforderlich machen.

Darüber hinaus unterliegen Turbinen- und Kesselschnittstellen in der Regel sehr strenge zulässige Grenzwerte für Kräfte und Momente. Unsachgemäße Supportlösungen können die Lebensdauer der wichtigsten Geräteschnittstellen erheblich verkürzen. Dies erfordert, dass Stütz-/Aufhängerprodukte innerhalb des angegebenen Hubs stabile und vorhersehbare Stützkräfte bereitstellen und gleichzeitig ausreichend Anpassungsspielraum bieten, um Abweichungen vor Ort auszugleichen.

Wie Power Plant Spring Sie bei der Bewältigung dieser Anforderungen unterstützt

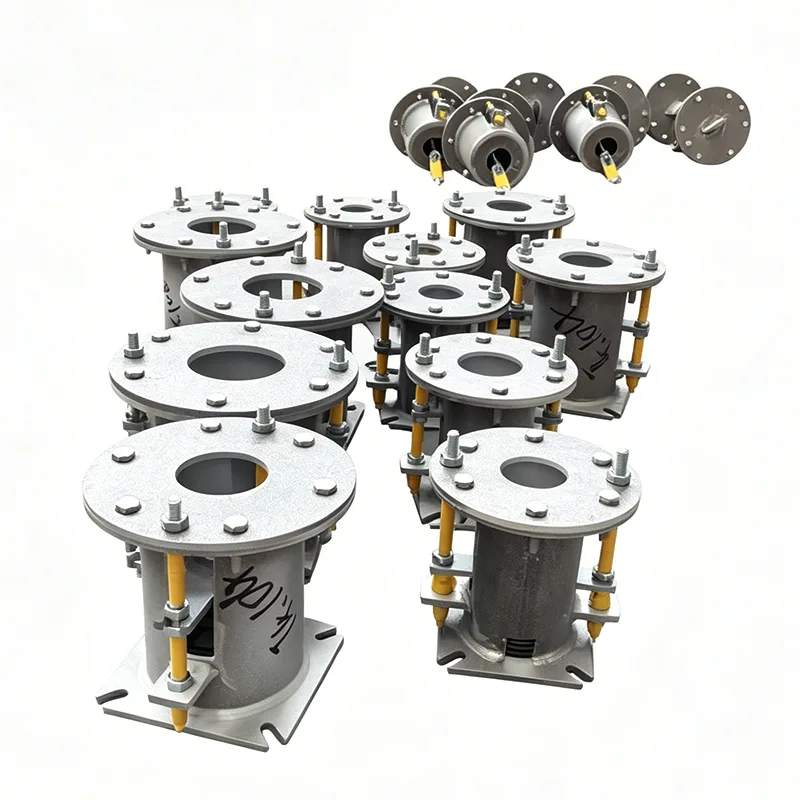

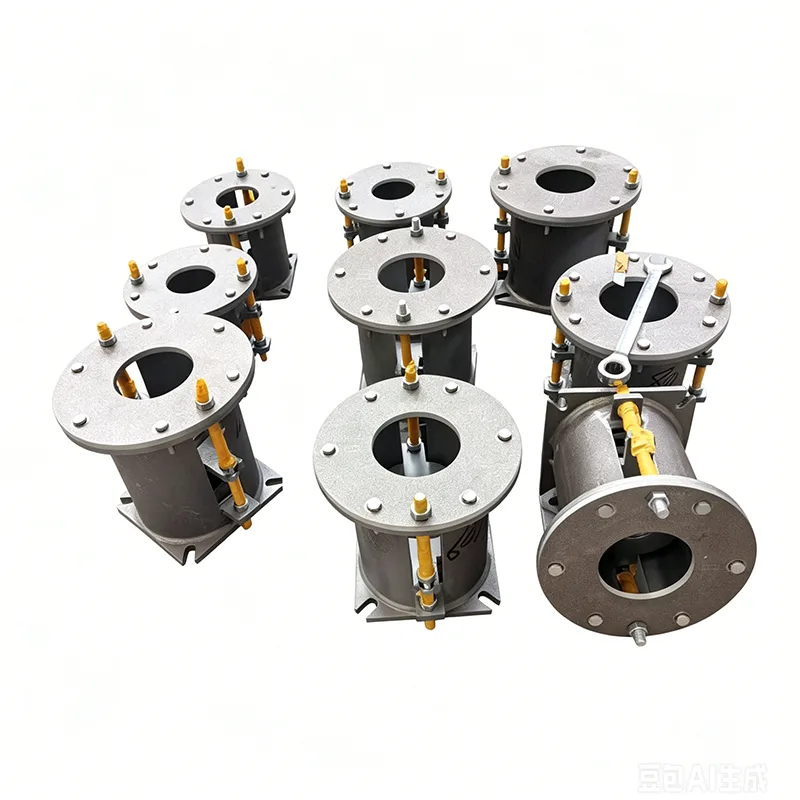

Federstützen für Kraftwerke sind in zwei Konfigurationen erhältlich: Feder mit variabler Feder und Feder mit konstanter Kraft, ausgewählt auf der Grundlage der Ergebnisse der Pipeline-Spannungsanalyse. Variable Federeinheiten tragen Lasten mit linearer Steifigkeit, während Einheiten mit konstanter Kraft einen primären und sekundären Federmechanismus verwenden, um die Schwankungsrate der Stützkraft innerhalb von 5 % über den gesamten Arbeitshub zu steuern und so eine nahezu konstante Unterstützung des Rohrleitungssystems vom kalten bis zum heißen Zustand zu gewährleisten.

Federelemente werden aus legierten Federstählen einschließlich 60Si2Mn und 50CrVA hergestellt. Strukturbauteile können aus Kohlenstoffstahl, hitzebeständigem Stahl oder Edelstahl gefertigt werden. Der gesamte Temperatureinsatzbereich reicht von -196 °C bis +650 °C und deckt alle thermischen Zustände von Dampfleitungen ab, vom Aufwärmen bei niedriger Temperatur bis zum Volllastbetrieb.

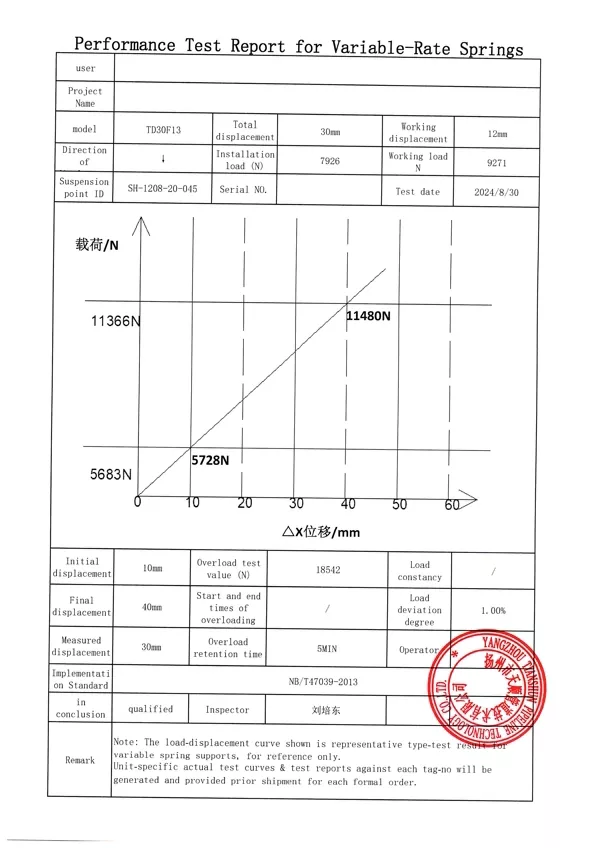

Jede Power Plant-Federhalterung wird vor dem Versand einem Kompressionstest über den gesamten Hub mit Aufzeichnung der Steifigkeitskurve unterzogen. Das Gehäuse ist mit einem Last-Weg-Typenschild und einer Montagearretierung ausgestattet. Für die Installation vor Ort ist lediglich eine Kaltmontage erforderlich; Entfernen Sie einfach den Sicherungsstift, wenn die Rohrleitungstemperatur ansteigt, und die Stütze/Aufhängung geht in den betriebsbereiten Zustand, ohne dass vor Ort Schweißarbeiten oder komplexe Anpassungen erforderlich sind.

Installation vor Ort und langfristige Betriebsleistung

Bei der Installation von Dampfleitungen sind kumulative Fehler bei der Fundamenthöhe und beim Schneiden von Rohrabschnitten unvermeidlich. Der Höhenfeineinstellungsbereich der Power Plant Spring Supports gleicht diese Abweichungen aus und verhindert so eine starre Bindung. Federeinheiten mit konstanter Kraft sind in der Regel mit Schraub- oder hydraulischen Hilfsverstellmechanismen ausgestattet, was die Bedienung durch eine einzelne Person auch bei Hochleistungsrohrleitungen mit großem Durchmesser ermöglicht.

Im Langzeitbetrieb sorgen das Anti-Relaxationsfeder-Design und die Oberflächenbehandlungen (Feuerverzinkung oder Dacromet-Beschichtung) für eine stabile Stützleistung. Bei mehreren Kraftwerksprojekten in Übersee stammen über 70 % der nachfolgenden Support-/Hanger-Aufträge von bestehenden Kunden. Diese hohe Wiederholungskaufrate bestätigt indirekt die langfristige Leistung unserer Produkte.

Typische Installationsorte und Funktionen

Im Kesselbereich werden Kraftwerksfederstützen an vertikalen und horizontalen Abschnitten von Frischdampfkanälen, Überhitzer-Austrittsleitungen und Zwischenüberhitzungsdampfleitungen installiert. Sie absorbieren die Wärmeausdehnung nach oben und verhindern so eine übermäßige Belastung an den Anschlüssen der Verteilerdüsen.

In der Nähe der Turbine reduzieren Federstützen/Aufhänger an Hochtemperatur-Dampfleitungsabschnitten in der Nähe von Hauptdampfventilen und Regelventilen die Kräfte und Momente der Komponenten und tragen so zur Aufrechterhaltung der Wellenausrichtung bei. Obwohl Speisewasser- und Temperierungswasserleitungen bei niedrigeren Temperaturen betrieben werden, weisen sie dennoch erhebliche Start-Stopp-Temperaturunterschiede auf. Elastische Stützen halten die Neigung der Rohrleitung aufrecht und verringern das Kavitationsrisiko.

Bei diesen Anwendungen werden Stützen/Aufhänger häufig mit Dämpfern, Begrenzungshalterungen und anderen Komponenten kombiniert, um eine vollständige, flexible Rückhaltelösung für Rohrleitungssysteme zu bilden.

Technischer Projektsupport und Produktabnahme

Ab der Auswahlphase erhält unser technisches Team Berichte zur Spannungsanalyse des Rohrleitungssystems, berechnet die Auslegungslast und -verschiebung für jeden Stützpunkt, empfiehlt geeignete Kraftwerksfederstütztypen und Federkonstanten und gibt detaillierte Installationsanleitungen.

Unser Werk unterhält eine vollständige Qualitätskontrollkette von der erneuten Eingangsprüfung des Federdrahts über die Härteprüfung nach der Wärmebehandlung bis hin zur Steifigkeitsprüfung des fertigen Produkts. Relevante Prozessaufzeichnungen und Materialqualitätsdokumente können gemäß Standards wie ASME und CE geliefert werden. Für konventionelle Kernkraftwerksinseln und andere Projekte mit hohen Anforderungen können zusätzliche Testberichte zur Unterstützungsfunktionsqualifizierung und Rückverfolgbarkeitsdokumente bereitgestellt werden.

Wenn Sie Anforderungen an die Unterstützung von Dampfleitungen haben, stellen Sie bitte Rohrleitungslayoutzeichnungen und Spannungsdaten zur Verfügung. Wir liefern eine spezifische Konfigurationslösung für die Kraftwerksfederunterstützung und nicht eine generische Modellliste. Mithilfe der 14-jährigen Erfahrung von Yangzhou Tianshun im Pipeline-Support und Projektdaten aus 45 Ländern weltweit können wir Ihnen helfen, die gesamten Beschaffungs- und Installationskosten zu kontrollieren und gleichzeitig die Sicherheit Ihres Dampfsystems zu gewährleisten.
