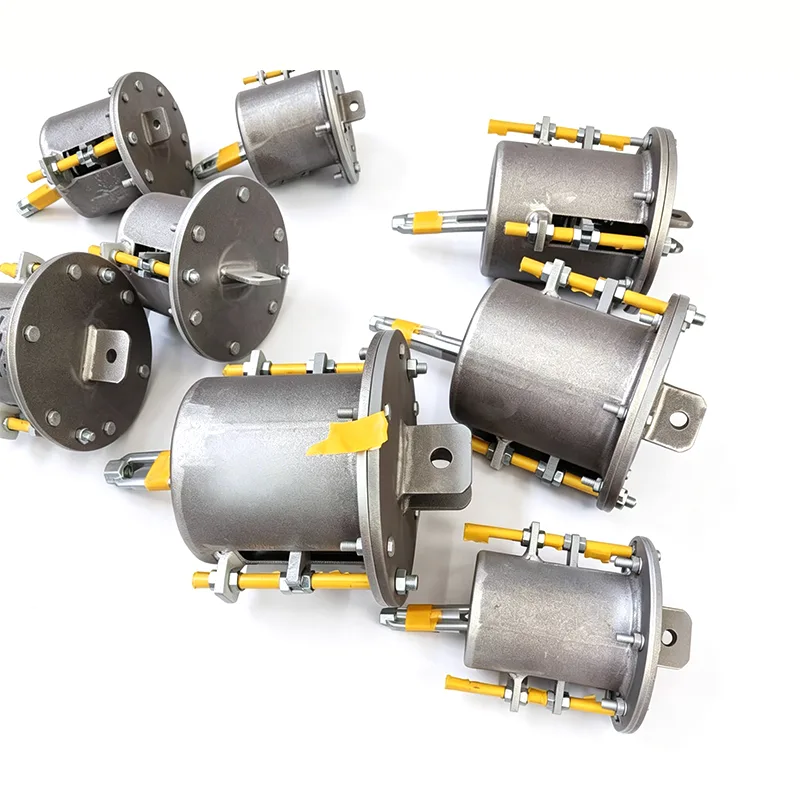

Federaufhänger für die Öl- und Gasindustrie

Bei Öl- und Gasprojekten sind Prozesspipelines, Fernübertragungspipelines und Versorgungspipelines mehreren rauen Bedingungen ausgesetzt: Hochtemperatur- und Hochdruckmedien, korrosive Bestandteile wie Schwefel, küstennahe Salznebelumgebungen mit hoher Luftfeuchtigkeit sowie das enorme Eigengewicht und die thermische Ausdehnung von Pipelines mit großem Durchmesser. Wenn das Stützsystem ausschließlich auf einer einfachen starren Befestigung beruht, kann es nicht nur die Verschiebung nicht ausgleichen, sondern wandelt die Verformung der Rohrleitung auch in zusätzliche Belastungen für die Gerätestutzen um, was das Risiko von Leckagen und Ermüdungsversagen erhöht.

Basierend auf 14 Jahren Erfahrung in der Herstellung von Pipeline-Halterungen und -Aufhängern bietet Yangzhou Tianshun Pipeline Technology Co., Ltd. maßgeschneiderte Federaufhänger für die Öl- und Gasindustrie an, um die Belastung von Pipelines zu kontrollieren, kritische Geräteschnittstellen zu schützen und sich an komplexe Bedingungen vor Ort anzupassen.

Kernherausforderungen, die von der Unterstützung von Öl- und Gaspipelines bewältigt werden müssen

Pipelinesysteme in Raffinerien, LNG-Terminals, Gasverarbeitungsanlagen und Fernpumpstationen unterliegen unterschiedlichen Betriebsbedingungen, haben aber die gleichen Anforderungen: Das Eigengewicht der Pipeline und die thermische Verschiebung müssen innerhalb sicherer Grenzen kontrolliert werden. Prozesspipelines werden oft bei Temperaturen über 300 °C betrieben, während kryogene LNG-Pipelines unter -162 °C laufen, sodass eine einzelne Unterstützungslösung nicht ausreicht.

Darüber hinaus erfordern saure Umgebungen, die Schwefelwasserstoff enthalten, dass Strukturkomponenten eine Beständigkeit gegen Sulfid-Spannungsrisse (SSC) aufweisen, und Offshore-Plattformen und Küstenanlagen erfordern einen hochwertigen Schutz vor Salzsprühnebel. In der technischen Praxis müssen Stützen und Aufhängungen nicht nur vorhersehbare Stützkräfte liefern, sondern auch Fundamentabweichungen während der Installation ausgleichen und im Langzeitbetrieb frei von Ausfällen aufgrund von Korrosion oder Entspannung bleiben.

Design und Funktionen von Federaufhängern für die Öl- und Gasindustrie

Federaufhänger für die Öl- und Gasindustrie werden eins zu eins auf der Grundlage von Pipeline-Belastungsanalyseberichten konfiguriert und sind in zwei Lasttypen erhältlich: variable Feder und Feder mit konstanter Kraft. Variable Federeinheiten bieten eine Unterstützung mit linearer Steifigkeit innerhalb ihres Hubbereichs und eignen sich für Punkte mit kleinen Verschiebungen und geringer Empfindlichkeit gegenüber Schwankungen der Stützkraft. Einheiten mit konstanter Kraft nutzen einen primären und sekundären Federmechanismus, um Schwankungen der Stützkraft innerhalb von 5 % über den gesamten Hub zu steuern. Dadurch sind sie ideal für Gerätedüsen, Stripper, Reboiler, Kompressorein- und -auslässe und andere Orte mit strengen Anforderungen an die Düsenlast.

Je nach Medium und Einbauumgebung werden Federelemente aus legierten Federstählen wie 60Si2Mn oder 50CrVA gefertigt. Zylinder und Strukturkomponenten können aus Kohlenstoffstahl, hitzebeständigem Stahl, Duplex-Edelstahl oder Nickelbasislegierungen hergestellt werden, mit Materialbehandlungen gemäß NACE MR0175/ISO 15156, um den Anforderungen saurer Öl- und Gasfelder gerecht zu werden.

Für Schutzbeschichtungen können Offshore-Anlagen ein hochhaftendes, zinkreiches Epoxidgrundierungs- und Polyurethan-Deckbeschichtungssystem verwenden, während Onshore-Pipelines üblicherweise eine Feuerverzinkung oder eine Dacromet-Beschichtung verwenden, um eine langfristige Leistung in Salzsprühnebel und Industrieatmosphären sicherzustellen. Die Produkte entsprechen den Standards ASME B31.3, ASME B31.4 und MSS SP-58. Jedes Gehäuse ist mit einem Last-Weg-Typenschild und einem Sicherungsstift für eine einfache Installation im kalten Zustand und eine Überprüfung vor Ort ausgestattet.

Auswahl, Installation und Langzeitstabilität vor Ort

Nach Erhalt der Daten zur Pipeline-Spannungsanalyse empfiehlt unser technisches Team passende Federaufhänger für die Modelle der Öl- und Gasindustrie und Federkonstanten für jeden Stützpunkt. Während der Auswahlphase wird besonderes Augenmerk auf die Auslegungslast, die Auslegungsverschiebung, die Temperatur und den Korrosionsgrad der Umgebung gelegt, wobei auch das zusätzliche Gewicht wassergefüllter Rohrleitungen während hydrostatischer Testbedingungen berücksichtigt wird, um eine Überlastung oder Verfestigung der Feder zu verhindern.

Während der Installation bieten Federaufhänger für die Öl- und Gasindustrie einen bestimmten vertikalen Einstellbereich, um Fundamenthöhenfehler und Abweichungen bei der Rohrvorfertigung auszugleichen. Konstantkrafteinheiten können optional mit Schrauben- oder hydraulischen Hilfsverstellvorrichtungen ausgestattet werden, um eine präzise Ausrichtung auch unter schweren Lastbedingungen zu ermöglichen. Nach dem Aufheizen der Rohrleitung wird der Sicherungsstift entfernt und die Aufhängung kann ohne Heißarbeiten in Betrieb genommen werden.

Im Langzeitbetrieb helfen die Anti-Entspannungsfeder-Konstruktion und die regelmäßigen Inspektionspunkte den Wartungsteams, Anomalien rechtzeitig zu erkennen. Unter unseren Projekten, die in mehr als 45 Länder exportiert werden, stammen über 70 % der späteren Support- und Hängeraufträge von bestehenden Kunden. Diese Wiederholungskaufdaten spiegeln in gewissem Maße die nachhaltige Zuverlässigkeit unserer Produkte wider.

Typische Einsatzorte in Öl- und Gasanlagen

Fluid Catalytic Cracking (FCC)- und Hydroprocessing-Einheiten: Hochtemperatur-Reaktionsöl- und -gaspipelines sowie Regenerator-Rauchgaspipelines unterliegen während des Betriebs mit strengen Düsenlastgrenzen großen thermischen Verschiebungen. Durch den Einsatz von Federhängern mit konstanter Kraft werden Schnittstellenkräfte an Geräten wie Reaktoren und Abscheidern der dritten Stufe wirksam kontrolliert und Leckagen an Flanschverbindungen verhindert.

LNG-Terminals und kryogene Systeme: Kryo-Pipelines zwischen Entladearmen und Lagertanks sowie Kältemittelzirkulationsleitungen sind extremen Temperaturunterschieden ausgesetzt. Federaufhänger bestehen aus kryogenbeständigen Materialien, um während des gesamten Prozesses von der kalten Vorkühlung bis zum tiefkryogenen Betrieb eine stabile Unterstützung zu bieten und Kompensatoren und Tankdüsen zu schützen.

Langstreckenpipelines für Rohöl und Produkte: Einlass- und Auslasspipelines in Pumpstationen und Ventilbereichspipelines unterliegen je nach Jahreszeit und transportierten Medien Temperaturschwankungen. Variable Federaufhängungen in Kombination mit Begrenzungshalterungen sorgen für die richtige Rohrleitungsneigung und vermeiden Vibrationen und Wasserschläge, die durch das Abheben des Stützpunkts verursacht werden.

Offshore-Plattformen und FPSOs: Diese Anlagen verfügen über kompakte Räume und unterliegen zusätzlichen dynamischen Belastungen durch Schaukelbewegungen. Federhänger mit konstanter Kraft und Begrenzungsfunktionen können in Verbindung mit Dämpfern verwendet werden, um thermische Verschiebungen auszugleichen und gleichzeitig durch Wind und Wellen verursachte niederfrequente Schwankungen einzudämmen, wodurch Gelenkermüdungsschäden reduziert werden.

Qualitätsdokumentation und technischer Support

Beginnend mit der erneuten Eingangsprüfung des Federdrahtes führt unser Werk in jeder Phase eine strenge Qualitätskontrolle durch: Überprüfung der Schmelzenzahl, Härte- und metallografische Prüfung nach der Wärmebehandlung, Prüfung der Steifigkeit des fertigen Produkts über den gesamten Hub und Prüfung der Beschichtungshaftung. Jede Charge von Federaufhängern für die Öl- und Gasindustrie kann mit Materialqualitätszertifikaten, Inspektionsberichten, NACE-Konformitätserklärungen und ASME-Zertifizierungsdokumenten versehen werden, um Projektaudits in Übersee zu unterstützen.

Unser technisches Team kann bei Bedarf detaillierte Installationshandbücher und Empfehlungen zur Kaltzustandsanpassung bereitstellen und mit der Begutachtung durch Dritte oder der Aufsicht vor Ort zusammenarbeiten.

Wenn Sie Federaufhänger für die Öl- und Gasindustrie für ein bestimmtes Öl- und Gasprojekt konfigurieren müssen, stellen Sie bitte Pipeline-Layoutzeichnungen, Spannungsberechnungsberichte und Umweltdaten vor Ort zur Verfügung. Wir liefern statt nur einer Liste von Standardmodellen einen Auswahlbericht mit Last-Hub-Berechnungen und empfohlenen Installationshöhen. So können Sie die Gesamtkosten kontrollieren und gleichzeitig den sicheren und zuverlässigen Betrieb Ihres Pipeline-Unterstützungssystems während seines gesamten Lebenszyklus gewährleisten.
