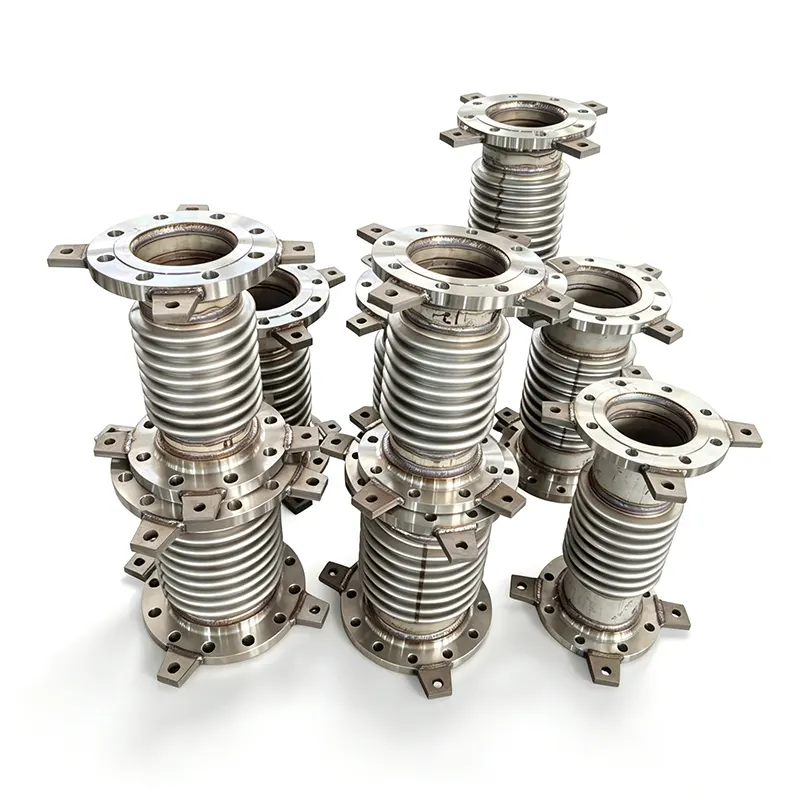

Tianshun, ein Hersteller von industriellen Rohrleitungskomponenten und -zubehörMEtal BalgkompensatorLösungen, die darauf ausgelegt sind, Wärmeausdehnungen auszugleichen, Rohrleitungsbewegungen zu absorbieren und einen zuverlässigen Betrieb unter anspruchsvollen Industriebedingungen zu unterstützen. Durch die Auswahl des geeigneten Balgmaterials, der Bewegungskonfiguration und der Druckstufe können Ingenieure übermäßige Rohrleitungsbelastungen reduzieren, angeschlossene Geräte schützen und die langfristige Leistung industrieller Rohrleitungssysteme verbessern.
Ein Metallbalgkompensator ist ein flexibles Rohrleitungsbauteil, das Maßänderungen ausgleicht, die durch Temperaturschwankungen, mechanische Verschiebung und ausgewählte Betriebslasten verursacht werden. Sein gewellter Metallbalg kann je nach Ausführung axiale, seitliche oder Winkelbewegungen aufnehmen. Zu den gängigen Anwendungen gehören die Stromerzeugung, die petrochemische Verarbeitung, die Fernwärme, die Wasseraufbereitung und die industrielle Fertigung. Die Auswahl der richtigen Verbindung erfordert eine sorgfältige Bewertung von Betriebsdruck, Temperatur, Flüssigkeitsverträglichkeit, Bewegungsanforderungen, Ermüdungslebensdauer und Installationsbedingungen. Dieser Leitfaden erläutert die Funktionsweise von Metallbalg-Kompensatoren, vergleicht gängige Konfigurationen, erläutert Überlegungen zur Materialauswahl und hebt die Qualitätsprüfungen hervor, die industrielle Einkäufer mit einem qualifizierten Lieferanten wie Tianshun besprechen sollten.
Ein Metallbalg-Kompensator ist ein flexibler Verbinder, der in einem Rohrleitungssystem installiert wird, um Bewegungen aufzunehmen und gleichzeitig die erforderliche Druckgrenze aufrechtzuerhalten. Sein Hauptbestandteil ist ein dünnwandiger Metallbalg mit einer Reihe von Wellen. Diese Wellen ermöglichen eine kontrollierte Verformung, ohne dass sich das gesamte Rohr frei bewegen muss.
Im Gegensatz zu einer starren Rohrverbindung, die thermische Verschiebungen auf umgebende Komponenten überträgt, bietet eine ordnungsgemäß konstruierte Dehnungsfuge einen bestimmten Ort für Bewegungen. Dies hilft bei der Bewältigung der auf Rohranker, Halterungen, Pumpen, Ventile und Wärmetauscher übertragenen Lasten.
Eine typische Baugruppe kann Folgendes umfassen:
Die geeignete Konstruktion hängt von der Rohrleitungsanordnung, der Betriebsumgebung und den technischen Berechnungen ab. Produktinformationen finden Sie auf der Produktseite für Metallbalg-Kompensatoren von Tianshun.
Industrierohrleitungen dehnen sich aus, wenn ihre Temperatur steigt, und ziehen sich zusammen, wenn sie abkühlen. Gerätevibrationen, Installationstoleranzen und strukturelle Verschiebungen können zu zusätzlichen Bewegungen führen. Wenn diese Änderungen nicht ordnungsgemäß berücksichtigt werden, können sie die Belastung der Rohrleitungen und der angeschlossenen Geräte erhöhen.
Der gewellte Balg verformt sich innerhalb seiner vorgesehenen Bewegungsgrenzen elastisch und nimmt einen bestimmten Teil der Verschiebung auf. Abhängig von der Gelenkkonfiguration kann die Bewegung in eine Richtung oder in eine Kombination von Richtungen erfolgen.
Druckschub ist ein weiterer wichtiger Gesichtspunkt. Der auf die wirksame Fläche eines Faltenbalgs wirkende Innendruck kann eine Kraft erzeugen, die durch die Systemkonstruktion begrenzt oder ausgeglichen werden muss. Je nach Anwendung können Anker, Führungen, Zugstangen und druckausgeglichene Konfigurationen erforderlich sein.
Daher sollte ein Metallbalg-Kompensator als Teil einer Gesamtanalyse der Rohrleitungsflexibilität und -beanspruchung ausgewählt werden und nicht als isoliertes Zubehörteil behandelt werden.
Metallbalg-Kompensatoren gleichen die berechnete thermische Verschiebung in heißen und kalten Rohrleitungssystemen aus. Dies kann dazu beitragen, übermäßige Belastungen durch eingeschränkte Ausdehnung und Kontraktion zu reduzieren, vorausgesetzt, die Verbindung ist richtig dimensioniert und installiert.
Unkontrollierte Leitungsbelastungen können sich auf Pumpendüsen, Ventilanschlüsse, Turbinenschnittstellen und Wärmetauscheranschlüsse auswirken. Ein ordnungsgemäß konstruierter Kompensator kann dabei helfen, diese Belastungen zu bewältigen, indem er die vorgegebene Bewegung innerhalb der Rohrleitungsanordnung zulässt.
Edelstahl und ausgewählte hochlegierte Balgmaterialien können für verschiedene Kombinationen von Druck, Temperatur und Prozessmedien spezifiziert werden. Die geeignete Materialqualität muss anhand der tatsächlichen chemischen Belastung und der Betriebsbedingungen bestätigt werden.
Axiale, universelle, gelenkige, kardanische und druckausgeglichene Designs bieten unterschiedliche Möglichkeiten, Bewegungen auszugleichen. Dadurch können Ingenieure die Verbindungskonfiguration an die Rohrleitungsanordnung anpassen, anstatt sich für jede Anwendung auf ein Design zu verlassen.
Diese Vorteile hängen von der richtigen Technik, Materialkompatibilität, geeigneten Trägern und der Einhaltung der Installationsanforderungen des Herstellers ab. Eine Kompensatorfuge kann eine unzureichende Rohrunterstützung oder ein falsch ausgelegtes Ankersystem nicht ausgleichen.
Unterschiedliche Kompensatorkonfigurationen erfüllen unterschiedliche Bewegungs- und Druck-Schub-Anforderungen. Das Verständnis dieser Unterschiede hilft Käufern, ein geeignetes Produkt auszuwählen.
| Gelenktyp | Primäre Bewegungsfähigkeit | Typische Designüberlegungen |
|---|---|---|
| Axialkompensator | Axiale Kompression und Extension | Erfordert geeignete Anker und Führungen zur Steuerung des Rohrleitungssystems. |
| Universeller Kompensator | Hauptsächlich seitliche Bewegung, je nach Design auch Winkelfähigkeit | Zwei durch eine Mittelspule verbundene Bälge sorgen für mehr Bewegungsflexibilität. |
| Gelenkkompensator | Winkelbewegung in einer definierten Ebene | Scharnierbeschläge steuern die Bewegung und helfen, Druckstöße einzudämmen. |
| Kardanisches Dehnungsgelenk | Winkelbewegung in mehreren Ebenen | Die kardanische Hardware steuert die Rotation und verwaltet gleichzeitig den Druckschub. |
| Druckausgeglichener Kompensator | Bewegung entsprechend seiner spezifischen Konfiguration | Entwickelt, um den Druckschub dort auszugleichen, wo herkömmliche Rückhaltesysteme ungeeignet sind. |
| Von außen mit Druck beaufschlagter Kompensator | Axiale Bewegung, je nach Ausführung | Kann für Anwendungen geeignet sein, die eine erhebliche axiale Kompressionskapazität erfordern. |
Die Bewegungskapazität jeder Konfiguration hängt von ihrer Geometrie, der Balgkonstruktion, dem Druck, der Temperatur und den Ermüdungsanforderungen ab. Ingenieure sollten die zulässigen kombinierten Bewegungen bestätigen, anstatt einzelne Bewegungsbewertungen ohne Überprüfung hinzuzufügen.
Die Materialauswahl beeinflusst Korrosionsbeständigkeit, Temperaturbeständigkeit, Flexibilität und Ermüdungsverhalten. Die korrekte Spezifikation muss sowohl das Prozessmedium als auch die mechanischen Bedingungen während des Betriebs berücksichtigen.
In den von Tianshun veröffentlichten Produktinformationen sind die folgenden typischen Optionen aufgeführt. Dies sind Referenzbereiche und sollten nicht als gleichzeitige Bewertungen für jedes Design interpretiert werden.
| Parameter | Veröffentlichter typischer Bereich oder Option | Was Käufer bestätigen sollten |
|---|---|---|
| Nenndurchmesser | DN50–DN3000; Größere oder nicht standardmäßige Größen können in Betracht gezogen werden | Tatsächliche Anschlussgröße, Baulänge und Zeichnungsanforderungen |
| Auslegungsdruck | PN10, PN16, PN25, PN40 | Druckstufe bei der angegebenen Betriebstemperatur |
| Auslegungstemperatur | -196°C bis +800°C | Zulässige Temperatur für das ausgewählte Material und die Konstruktion |
| Balgmaterial | SS304, SS316L, Inconel 625 und andere Optionen | Korrosionsverträglichkeit und Materialzertifizierung |
| Verbindungen | Geflanschte oder geschweißte Enden | Anwendbare Flanschnormen, Abmessungen und Schweißanforderungen |
| Ermüdungsleben | 1.000, 3.000 oder 5.000 Zyklen für bestimmte Designs | Berechnete Lebensdauer unter den tatsächlichen Bewegungs- und Druckbedingungen |
Der tatsächlich zulässige Druck, die Temperatur und die Bewegung müssen für die ausgewählte Verbindung überprüft werden. Diese Parameter hängen voneinander ab und der anspruchsvollste Wert in einer Kategorie gilt nicht automatisch, wenn sich andere Betriebsbedingungen ändern.
Metallbalg-Kompensatoren werden in allen Branchen eingesetzt, in denen kontrollierte Rohrleitungsbewegungen und zuverlässige Eindämmung wichtig sind.
Für jede Anwendung sollten Ingenieure die Flüssigkeitszusammensetzung, den Auslegungsdruck, die Betriebstemperatur, die Start- und Abschaltzyklen, Vibrationen und mögliche vorübergehende Belastungen bewerten. Diese Angaben bestimmen, ob ein Metallbalggelenk geeignet ist und welche Konfiguration angegeben werden sollte.
Ein zuverlässiger Auswahlprozess beginnt mit genauen Betriebsdaten. Die Auswahl einer Verbindung nur auf der Grundlage des Rohrnenndurchmessers kann zu einer unzureichenden Bewegungskapazität oder einer ungeeigneten Druckstufe führen.
Tianshun bietet standardmäßige und kundenspezifische Optionen für Metallbalg-Kompensatoren. Bei nicht standardmäßigen Systemen hilft die gemeinsame Nutzung der Rohrleitungszeichnungen und Betriebsdaten dem Ingenieurteam bei der Beurteilung der erforderlichen Konfiguration und Spezifikationen.
Selbst eine korrekt ausgelegte Kompensatorfuge kann vorzeitig ausfallen, wenn sie falsch installiert wird oder Bewegungen außerhalb der vorgegebenen Grenzen ausgesetzt wird. Daher sollten Installation und Wartung den genehmigten Zeichnungen und Herstelleranweisungen folgen.
Überprüfen Sie während der Wartung das Gerät auf sichtbare Verformung, Korrosion, Undichtigkeiten, ungewöhnliche Vibrationen und Schäden an Schutzkomponenten. Überprüfen Sie alle Änderungen der Betriebsbedingungen, die sich auf die Ermüdungslebensdauer oder die Bewegungsfähigkeit auswirken könnten. Die Inspektionsintervalle sollten sich nach dem Schweregrad der Wartung, der Kritikalität der Ausrüstung und dem geltenden Wartungsprogramm richten.
Bei Hochdruck-, Hochtemperatur- oder gefährlichen Mediensystemen sollten Inspektion und Reparatur von qualifiziertem Personal gemäß den entsprechenden Sicherheitsverfahren durchgeführt werden. Ein beschädigter Balg sollte nicht ohne eine entsprechende technische Beurteilung wieder in Betrieb genommen werden.
Sein Hauptzweck besteht darin, bestimmte Rohrleitungsbewegungen aufzunehmen, die durch thermische Ausdehnung, Kontraktion oder andere Verschiebungen verursacht werden, und gleichzeitig dabei zu helfen, die durch das Rohrleitungssystem übertragenen Lasten zu bewältigen.
Ein Axialkompensator nimmt in erster Linie Kompression und Dehnung entlang der Rohrmittellinie auf. Ein Universalkompensator verwendet zwei Balgelemente, die durch eine Mittelspule getrennt sind, um eine größere seitliche Bewegung zu ermöglichen, mit zusätzlicher Winkelfähigkeit, abhängig von seiner Konstruktion.
Es gibt nicht das beste Material für jede Anwendung. SS304, SS316L, SS321, Inconel 625 und andere Legierungen können unter verschiedenen Bedingungen geeignet sein. Die Auswahl sollte auf Flüssigkeitskompatibilität, Temperatur, Druck, Ermüdungsanforderungen und der technischen Beurteilung des Herstellers basieren.
Die Lebensdauer hängt von der Anzahl und Größe der Bewegungszyklen, Druck, Temperatur, Korrosion, Vibration, Installationsqualität und Wartung ab. Fordern Sie eine Berechnung der Ermüdungslebensdauer für den angegebenen Betriebsbereich an, anstatt sich auf eine universelle Schätzung der Lebensdauer zu verlassen.
Nein. Dehnungsfugen ersetzen im Allgemeinen nicht die Notwendigkeit geeigneter Rohrhalterungen, Anker und Führungen. Diese Komponenten steuern das Gewicht, die Ausrichtung und die Bewegung des Rohrs, sodass die Verbindung innerhalb ihrer Konstruktionsgrenzen funktioniert.
Die Produktinformationen von Tianshun beschreiben Standard- und kundenspezifische Designs, einschließlich nicht standardmäßiger Abmessungen und verschiedener Materialoptionen. Käufer sollten Zeichnungen, Betriebsbedingungen, Bewegungsanforderungen und Anschlussdetails bereitstellen, um die Machbarkeit zu bestätigen und ein konstruktionsspezifisches Angebot zu erhalten.
Ein Metallbalg-Kompensator ist eine wichtige Komponente in industriellen Rohrleitungssystemen, die thermische Bewegungen aufnehmen, Verschiebungen bewältigen und angeschlossene Geräte vor übermäßigen mechanischen Belastungen schützen müssen. Zuverlässige Leistung hängt von der Wahl des richtigen Balgmaterials, der richtigen Bewegungskonfiguration, der Druckstufe und der richtigen Ermüdungslebensdauer ab, während gleichzeitig die richtige Installation und Stützkonstruktion sichergestellt werden muss. Tianshun bietet Standard- und kundenspezifische Lösungen für eine Reihe industrieller Pipeline-Anforderungen mit Materialrückverfolgbarkeit und Inspektionsoptionen, die in seinen Produktinformationen beschrieben sind. Um eine geeignete Konfiguration für Ihr Projekt zu ermitteln, lesen Sie die Spezifikationen für Metallbalg-Kompensatoren von Tianshun undKontaktieren Sie unsmit Ihren Betriebsparametern, technischen Zeichnungen und Einkaufsanforderungen, um die Materialauswahl, das individuelle Design und eine auf Ihr Rohrleitungssystem zugeschnittene Lösung zu besprechen.
