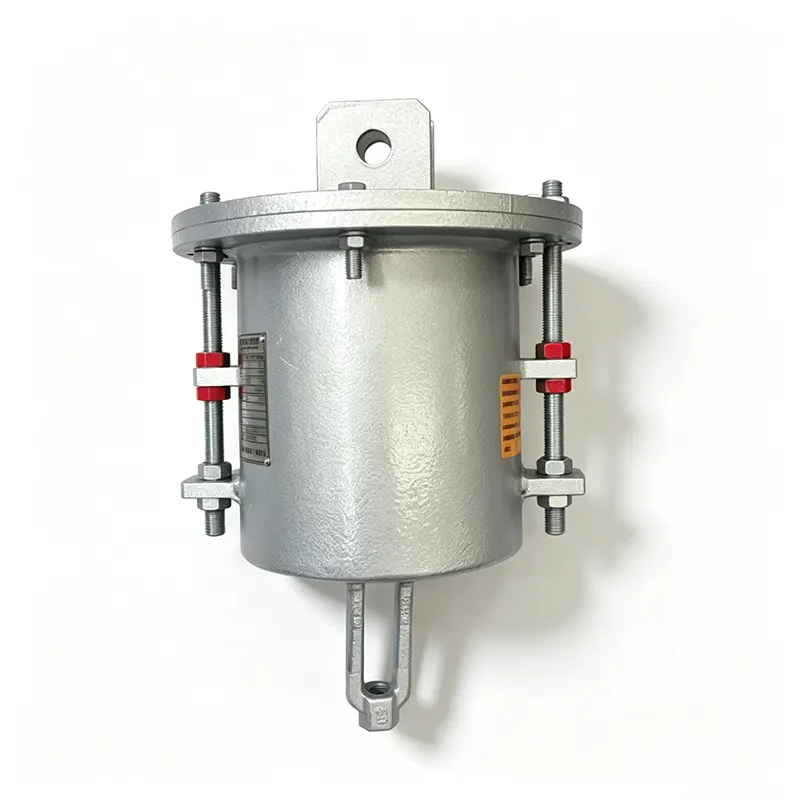

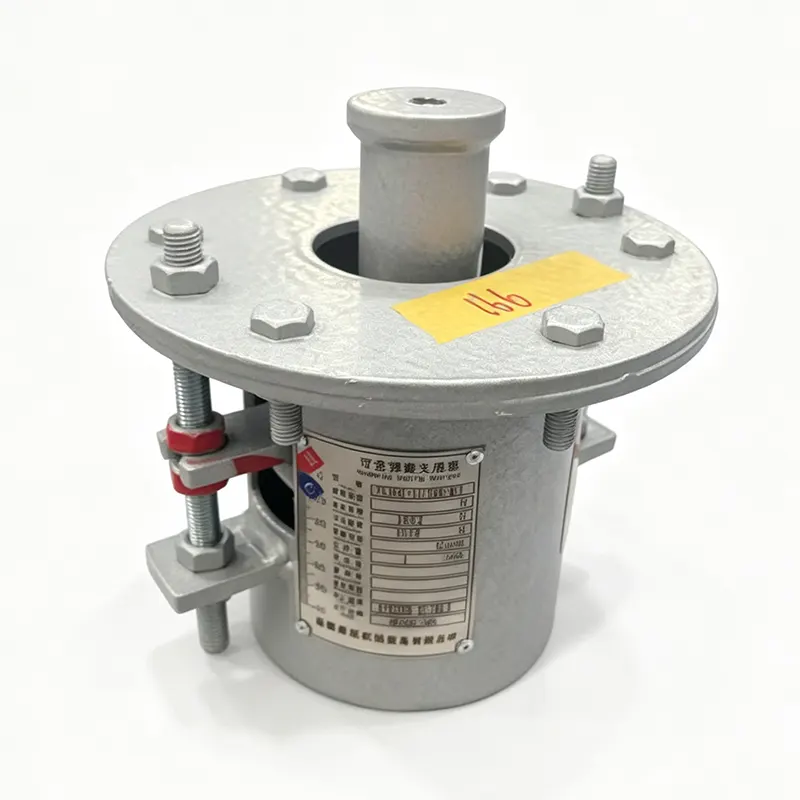

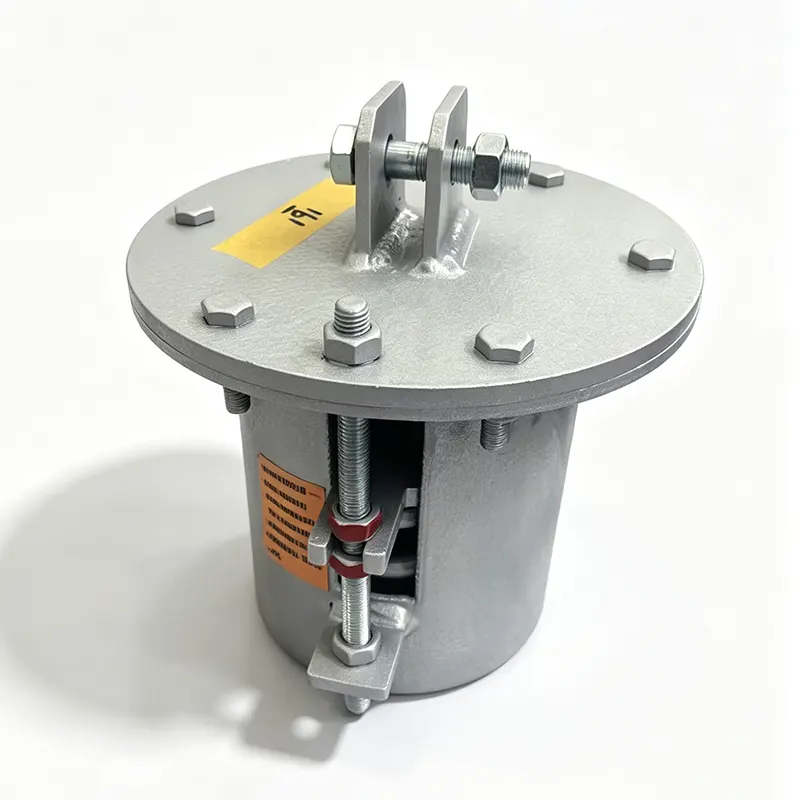

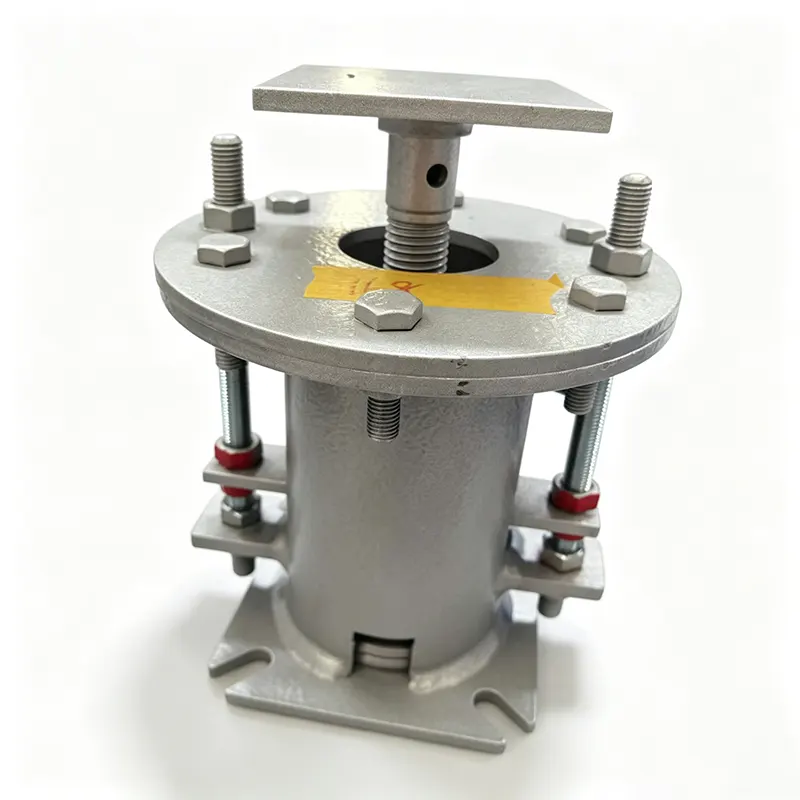

Hochtemperatur-Variable-Federaufhänger

Yangzhou Tianshun fertigt in einem 35.000 m² großen Werk in Jiangsu, China, variable Federhänger für die Energie-, Petrochemie- und Industriebranche. Unsere Hochtemperaturvarianten sind so konstruiert, dass sie Rohroberflächentemperaturen weit über der Umgebungstemperatur standhalten und gleichzeitig eine vorhersehbare Lastleistung aufrechterhalten. Vierzehn Jahre Erfahrung in der Rohrunterstützung und ein nach ISO 9001:2015 zertifiziertes Qualitätssystem stecken hinter jeder Einheit, die wir in über 45 Länder versenden.

Wo ein variabler Federhänger passt

Nicht jeder Rohrverlauf erfordert eine konstante Belastung. Wenn die thermische Verschiebung begrenzt ist, bietet ein variabler Federhänger eine zuverlässige und kostenbewusste Lösung. Wenn sich das Rohr vertikal ausdehnt oder zusammenzieht, ändert sich die Stützkraft innerhalb eines bekannten und kontrollierten Bereichs. Die Feder ist so dimensioniert, dass diese Lastschwankung innerhalb der durch die Rohrspannungsanalyse festgelegten Grenzen bleibt. Dadurch wird eine Überbeanspruchung der angeschlossenen Geräte verhindert und gleichzeitig die ordnungsgemäße Unterstützung des Rohrs von kalt nach heiß gewährleistet.

Für den Einsatz bei hohen Temperaturen geht das Design über die Standard-Federwindungen hinaus. Erhöhte Rohrtemperaturen können Wärme abstrahlen oder in die Aufhängungsbaugruppe leiten, wodurch gewöhnlicher Federstahl weicher wird und die kalibrierte Last verschoben wird. Hochtemperatur-Hängefedern mit variabler Feder lösen dieses Problem durch Materialauswahl und Oberflächenschutz, die die angegebene Federrate und den Lastbereich über den gesamten Betriebsbereich hinweg beibehalten.

Was macht ein Hochtemperaturdesign zuverlässig?

Federmaterialien, die für erhöhte Temperaturen ausgelegt sind

Standardfedern verlieren an Festigkeit und hängen bei steigenden Temperaturen durch. Wir wählen Spulenmaterialien passend zur jeweiligen Belastung aus. Bei mäßig erhöhten Bedingungen bis zu 150 °C behalten 50CrVA oder 60Si2Mn stabile mechanische Eigenschaften. Ab Temperaturen von 300 °C kommen Nickelbasislegierungen wie Inconel X-750 zum Einsatz. Jede Materialcharge wird mit vollständigen Mühlenzertifikaten und Rückverfolgbarkeitsaufzeichnungen geliefert, die bestätigen, dass die Zusammensetzung und Wärmebehandlung mit der erforderlichen Qualität übereinstimmen.

Lastschwankungen innerhalb der Projektgrenzen gehalten

Der variable Federaufhänger erzeugt an der kalten Position, der heißen Betriebsposition und jedem Zwischenpunkt eine unterschiedliche Kraft. Unsere Konstrukteure arbeiten mit der zulässigen Lastschwankung aus dem Rohrspannungsbericht des Kunden und wählen eine Feder aus, die die Abweichung begrenzt, typischerweise auf 15 % oder 25 % der Arbeitslast, obwohl bei Bedarf auch strengere Grenzwerte eingehalten werden können. Jede Einheit wird auf einem kalibrierten Prüfstand eingestellt und getestet, um sicherzustellen, dass die Last an der kalten und heißen Position innerhalb des angegebenen Bereichs liegt.

Korrosions- und Hitzeschutz für die Hardware

Das Gehäuse und die Strukturbauteile sind standardmäßig feuerverzinkt oder mit Hochtemperatur-Epoxidlack lackiert. Für besonders aggressive oder wechselnde Hitzeeinwirkungen bieten wir zusätzliche Wärmedämmschichten an oder fertigen das Gehäuse aus Edelstahl. Diese Maßnahmen verhindern Ablagerungen, Rost und Oberflächenverschlechterung, die die Federbewegung über Jahre hinweg beeinträchtigen könnten.

Anpassung vor Ort ohne Demontage des Aufhängers

Eine Lasteinstellschraube und eine Messuhr mit Markierung in 2 %-Schritten ermöglichen dem Baustellenteam eine Feinabstimmung der installierten Last um bis zu ±10 % bis ±20 %, je nach Modell. Diese Einstellbarkeit vor Ort ist nützlich, wenn der Installationszustand geringfügig von der Konstruktionszeichnung abweicht oder wenn sich die Rohrführung während der Bauarbeiten ändert.

Hubanschläge und sichtbare Skala

Jeder Kleiderbügel verfügt über obere und untere Hubanschläge zum Schutz vor Überhub. Eine gut sichtbare Wegskala ermöglicht es dem Montage- und Wartungspersonal, die aktuelle Position auf einen Blick zu erkennen. Die voreingestellte Kaltposition ist mit abnehmbaren Hubanschlägen verriegelt, sodass hydrostatische Tests und chemische Reinigung ohne Auslenkung der Feder durchgeführt werden können.

Technischer Überblick

Sonderfahrten, Traglasten und Hochtemperaturmaterialien gehören zu unserem regulären Angebot. Bei einer Anfrage stellen wir zwischen internationalen Standards um und bestätigen die technische Kompatibilität vor der Fertigung.

Qualitätskontrolle und Dokumentation

Unser nach ISO 9001 zertifiziertes Qualitätssystem regelt jeden Schritt, von der Eingangsprüfung des Federdrahtes bis zur abschließenden Belastungsprüfung. Jeder variable Hochtemperatur-Federaufhänger wird auf unserem Prüfstand auf die vom Kunden angegebene Kaltlast und den Federweg voreingestellt. Wir zeichnen Lasten an den kalten, mittleren und heißen Positionen auf und bestätigen, dass die Abweichung innerhalb der Toleranz liegt. Diese Aufzeichnungen werden für das gesamte Rückverfolgbarkeitspaket aufbewahrt und können der Sendung beigefügt werden.

Materialzertifikate für Federwindungen, Baustahl und Schutzbeschichtungen sind auf die Schmelze oder Charge rückführbar. Wenn Projekte die Einhaltung von ASME, EN oder anderen internationalen Rohrleitungsvorschriften erfordern, stellen wir die für die Genehmigung erforderlichen Dokumentationspakete bereit.

Wo variable Federaufhänger für hohe Temperaturen eingesetzt werden

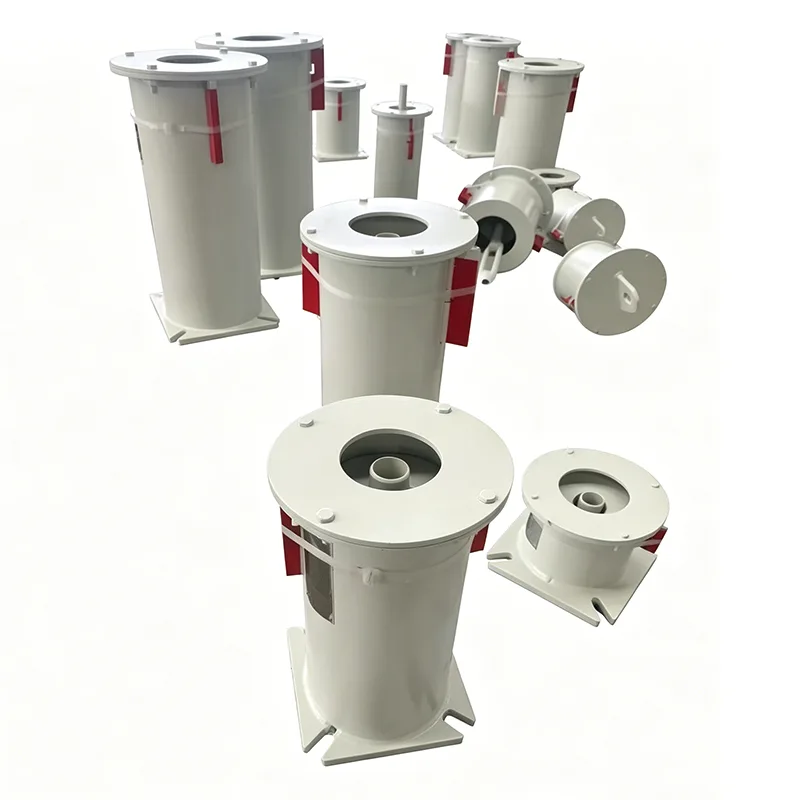

Diese Aufhänger unterstützen Rohrleitungssysteme für mittlere bis hohe Temperaturen, bei denen eine vertikale Verschiebung vorhanden, aber nicht extrem ist. Zu den typischen Installationen gehören Hilfsdampfleitungen, Kesselspeisewasserleitungen, Economizer-Einlass- und -Auslassleitungen, Heißölkreisläufe in Raffinerien und Chemieanlagen, Mitteldruck-Dampfverteilung in Industrieanlagen und Hochtemperatur-Luftkanäle. In jedem Fall nimmt die Aufhängung vertikale Bewegungen auf und hält gleichzeitig die Rohrspannung innerhalb der Konstruktionsgrenzen, ohne dass die Kosten und der Platzbedarf einer Konstantlastunterstützung anfallen.

Häufig gestellte Fragen

Wie wähle ich zwischen einem variablen Federhänger und einem konstanten Federhänger?

Die Entscheidung hängt von der zulässigen Lastschwankung ab. Wenn Ihr Rohrspannungsbericht einen Lastwechsel zwischen der kalten und heißen Position zulässt, bietet ein variabler Federaufhänger zuverlässige Unterstützung zu geringeren Kosten. Wenn das Rohr keine nennenswerten Schwankungen zulassen kann, ist eine konstante Federaufhängung erforderlich. Unser Ingenieurteam kann Ihre Last- und Reisedaten überprüfen und den geeigneten Typ empfehlen.

Was ist die maximale Betriebstemperatur für einen Hochtemperatur-Hänger mit variabler Feder?

Mit standardmäßig legierten Federstählen wie 50CrVA kann der Kleiderbügel zuverlässig in Umgebungen funktionieren, in denen die Federwindung selbst etwa 150 °C bis 200 °C erreicht. Bei Federtemperaturen bis 350 °C greifen wir auf Nickelbasislegierungen wie Inconel X-750 zurück. Sie müssen die Legierung nicht selbst angeben; Teilen Sie uns die voraussichtliche Frühlingseinwirkungstemperatur mit und unsere Ingenieure wählen das richtige Material aus.

Kann Tianshun variable Federhänger für sehr große oder sehr kleine Lasten bauen?

Unser Standardprogramm umfasst 0,5 kN bis 250 kN. Lasten außerhalb dieses Bereichs werden als kundenspezifische Konstruktion behandelt. In unserem Werk wurden kleine Instrumentenleitungshalterungen und schwere Steigrohraufhänger für Frischdampfleitungen hergestellt und getestet.

Welche Beschichtungsmöglichkeiten gibt es für Hochtemperatur- oder korrosive Atmosphären?

Neben Feuerverzinkung und Hochtemperatur-Epoxidharz können wir auch thermisch aushärtende Beschichtungen auf Silikonbasis oder Halar auftragen oder das Gehäuse aus Edelstahl herstellen. Wenn Ihr Standort an der Küste oder im Meer liegt oder chemisch aggressiv ist, erwähnen Sie dies bei der Anfrage und wir empfehlen Ihnen ein geeignetes Schutzsystem.

Liegt den variablen Federaufhängern eine Montageanleitung bei?

Ja. Jedem Kleiderbügel liegt eine kurze Installationsanleitung bei, die das Heben, das Entfernen voreingestellter Anschläge und die Lastüberprüfung behandelt. Darüber hinaus stellen wir eine detaillierte Anleitung zur Inbetriebnahme zur Verfügung, damit das Baustellenteam vor der Übergabe den ordnungsgemäßen Betrieb bestätigen kann.

Was ist eine typische Lieferzeit für einen standardmäßigen Hochtemperatur-Hänger mit variabler Feder?

Standardmodelle mit handelsüblichen Federmaterialien können innerhalb von vier bis sechs Wochen hergestellt, voreingestellt und getestet werden. Bei kundenspezifischen Legierungen und größeren Tragfähigkeiten kann sich dieser Zeitraum verlängern. Wir bestätigen den Zeitplan zum Zeitpunkt der Angebotserstellung.

Zusammenarbeit mit Tianshun

Wenn Sie uns wegen einer variablen Federaufhängung für hohe Temperaturen kontaktieren, wird Ihre Anfrage von einem engagierten Kundenbetreuer mit Fachkenntnissen in der Rohrhalterungstechnik bearbeitet. Wir überprüfen Ihre Betriebsbedingungen, einschließlich Temperatur, Hub, Last und die geltenden Konstruktionsvorschriften, und geben innerhalb von 24 Stunden eine technische Empfehlung ab. Kundenspezifische Federmaterialien, nicht standardmäßige Federwege, spezifische Endbeschläge und projektspezifische Dokumentation werden als normales Geschäft und nicht als besondere Ausnahmen behandelt.

Nach der Lieferung stehen wir Ihnen weiterhin für Installationsunterstützung und Wartungsberatung zur Verfügung. Mehr als 70 % unseres Geschäfts stammen aus Nachbestellungen, was für uns die stärkste Bestätigung unserer Produktleistung über Tausende von Thermozyklen hinweg ist.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35.000 m² großes Werk, Jiangsu, China – Export in über 45 Länder.

Variable Federaufhänger für hohe Temperaturen, die auch bei heißem Rohr eine zuverlässige Unterstützung gewährleisten.
