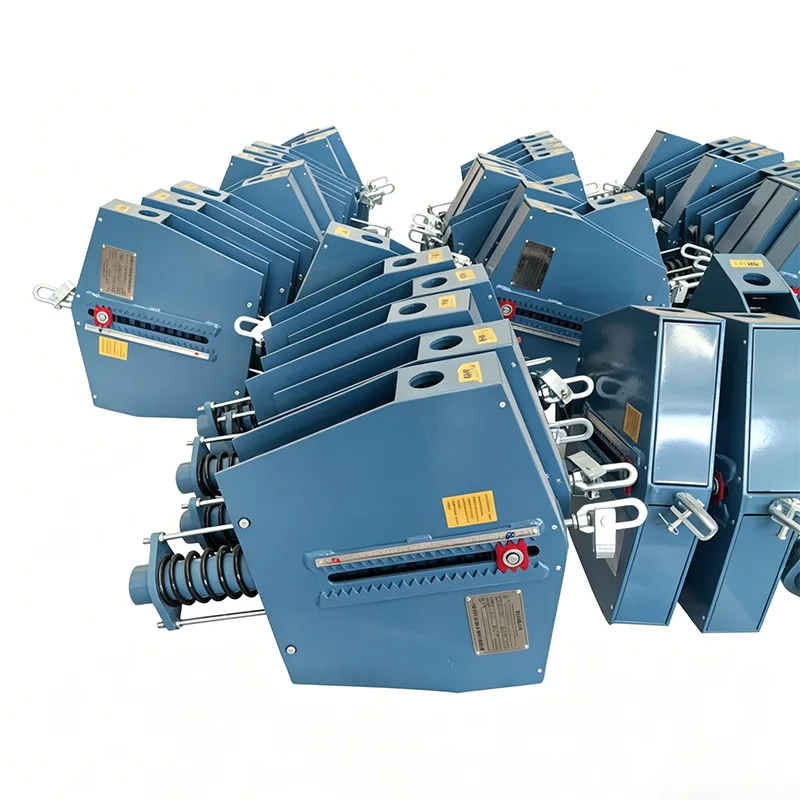

Robuster Aufhänger mit konstanter Feder

Yangzhou Tianshun Pipeline Technology Co., Ltd. wurde 2012 gegründet und ist ein integriertes Industrie- und Handelsunternehmen, das sich auf Forschung und Entwicklung sowie die Herstellung von Pipeline-Unterstützungsprodukten konzentriert. In den letzten 14 Jahren haben wir Energie-, Petrochemie- und Energieprojekte in mehr als 40 Ländern auf der ganzen Welt betreut und mit einer stabilen Produktqualität langfristiges Vertrauen von Kunden gewonnen. Der Heavy Duty Constant Spring Hanger ist unser Flaggschiffprodukt, das für Arbeitsbedingungen mit großer Last und hohen Anforderungen entwickelt wurde. Es wurde systematisch in Bezug auf Materialien, Struktur und Technologie gestärkt, um eine zuverlässige Garantie für den sicheren Betrieb von Pipelines unter extremen Arbeitsbedingungen zu bieten.

Was sind schwere Arbeitsbedingungen? Warum spezielle Kleiderbügel benötigt werden

Bei großen Industrieprojekten gibt es eine besondere Art von Rohrleitungssystem:

▶  Großwandige Rohrleitungen mit großem Durchmesser: über DN600, Wandstärke über 20 mm

▶  Schwere Rohrleitungssysteme: Belastung pro Hebepunkt über 200 kN, teilweise über 500 kN

▶  Hochtemperatur- und Hochdruck-Hauptleitungen: Hauptdampf von Kraftwerken, Hochtemperatur-Prozessleitungen von Raffinerieeinheiten

▶  Rohrleitungen mit großer Spannweite: Rohrabschnitte mit großer Spannweite in Rohrgalerien mit großen Einzellasten

Wenn für diese Hochleistungsrohrleitungen gewöhnliche Konstantkraftgehänge verwendet werden, ist es sehr wahrscheinlich, dass die folgenden Probleme auftreten:

▶  Verformung und Rissbildung der Schale: Die Last überschreitet die strukturelle Tragfähigkeitsgrenze

▶  Unzureichende Federsteifigkeit: Übermäßige Kompression, Verlust der konstanten Krafteigenschaften

▶  Stiftscherversagen: Unzureichende Festigkeit der Verbindungsteile

▶  Zugverformung der Aufhängungsstange: Stange mit kleinem Durchmesser, Überlastungsverlängerung

Der Heavy Duty Constant Spring Hanger ist ein verstärktes Produkt, das speziell für solche Arbeitsbedingungen entwickelt wurde und eine systematische Verstärkung in allen Dimensionen von Materialien, Struktur und Technologie aufweist.

Fälle und Lektionen zu Schwerlastausfällen

Branchenstatistiken zufolge sind erschwerte Arbeitsbedingungen für mehr als 60 % der Unfälle durch Ausfälle von Rohrleitungsstützen verantwortlich:

Fall 1: Frischdampfleitung eines Kraftwerks

Problem: Verwendung eines gewöhnlichen Hängers mit konstanter Kraft, Belastung pro Hebepunkt 280 kN. Folge: Seitenplatte des Mantels nach 3 Jahren Betrieb gerissen, Rohrleitung sank um 120 mm. Verlust: 15 Tage Stillstandswartung, direkter Verlust über 10 Millionen RMB

Fall 2: Hochtemperatur-Pipeline einer Raffinerieeinheit

Problem: Der Durchmesser des Aufhängebolzens war zu klein, die Festigkeit nahm bei hohen Temperaturen ab. Folge: Scherbruch des Bolzens, Rohrleitung stürzte ab, was zum Austreten des Mediums führte. Lektion: Die Festigkeit von Schwerlastaufhängern muss separat entsprechend den tatsächlichen Arbeitsbedingungen berechnet werden

Fall 3: Cold-Box-Pipeline eines LNG-Terminals

Problem: Materialversprödung bei niedriger Temperatur, gewöhnliches Q235-Gehäuse gerissen. Folge: Rohrleitungsverschiebung außer Kontrolle, Leckage am Cold-Box-Schnittstellenflansch. Verbesserung: Hochleistungsaufhänger verwenden kältebeständige Materialien

In 14 Jahren Branchenerfahrung hat Yangzhou Tianshun Pipeline Technology viele ähnliche Projekte zur Umgestaltung von Schwerlastunterstützungsausfällen abgewickelt und ist sich der Besonderheiten und Risiken von Schwerlastarbeitsbedingungen bestens bewusst.

Technische Produktspezifikationen

Analyse von 7 verstärkten Hochleistungskonstruktionen

Hochfestes Struktursystem

Shell verwendet niedriglegierten hochfesten Stahl Q345B, die Streckgrenze wurde um 40 % erhöht

Die Dicke der Seitenbleche wurde um 50 % erhöht, das Schneiden ganzer Bleche ohne Verbindungsschweißnähte

Verstärktes Rippenplattendesign an der Unterseite zur Verteilung konzentrierter Belastungen

Hochfeste Verbindung mit großem Durchmesser

Der Stift besteht aus 40Cr-legiertem Baustahl, vergütet, Festigkeit um 80 % erhöht

Der Stiftdurchmesser wurde mit dem 5-fachen Sicherheitsfaktor der maximalen Belastung ausgelegt

Selbstschmierende Buchse zur Reduzierung der Reibung und Verbesserung der Konstanz

Mehrfeder-Paralleltechnologie

2-4 Federsätze parallel für große Lasten, einzelne Federlast wird innerhalb eines angemessenen Bereichs gesteuert

Synchrones Kompressionsdesign der Federgruppe zur Vermeidung exzentrischer Belastung

Jede Feder separat getestet, Übereinstimmungsabweichung ≤2 %

Verstärkter Hebelmechanismus

Hebelarmquerschnitt vergrößert, Biegemodul um 100 % erhöht

Verdickte Auskleidungsplatte am Drehpunkt, um lokale Quetschungen zu verhindern

Nockenoberfläche hochfrequenzvergütet, Härte über HRC45, Verschleißfestigkeit um das Dreifache erhöht

Hochpräzise Fertigungssteuerung

Schlüssellochpositionen werden von CNC verarbeitet, Positionsgenauigkeit ±0,1 mm

Der Fehler des Hebelmomentverhältnisses wird innerhalb von ±1 % kontrolliert

Federkompression genau eingestellt, Kaltlastabweichung ≤3 %

Perfekte Kontrolle der Schweißnahtqualität

Die wichtigsten tragenden Schweißnähte verwenden das Verfahren des Volldurchdringungsschweißens

100 % Ultraschallprüfung, erfüllt die Anforderungen von JB/T 4730 Grade II

Spannungsentlastungsbehandlung nach dem Schweißen, um Schweißeigenspannungen zu beseitigen

Mehrfacher Sicherheitsschutz

Obere und untere mechanische Grenzen werden eingestellt, um Schäden durch Überhub zu verhindern

Überlastschutzvorrichtung, die bei abnormaler Belastung eine Warnung auslöst

Verschiebungssperrvorrichtung zum Schutz der Federn während der Installation und des Transports

Vergleich der Last-Verschiebungs-Leistung

Im Folgenden sind die gemessenen Daten aufgeführt (300 kN Last, 200 mm Verschiebung im Arbeitszustand):

Die Lastabweichung bei vollem Hub des Heavy Duty Constant Spring Hanger wird innerhalb von ±4 % kontrolliert, weit besser als die nationalen Standardanforderungen, wodurch die Sicherheit von Rohrleitungen und Geräten wirksam geschützt wird.

Unser Hochleistungsprodukt-Verifizierungssystem

Jeder Schwerlastaufhänger mit konstanter Feder muss vor der Auslieferung die folgende Überprüfung durchführen:

Wareneingangskontrolle

Überprüfung des Materialzertifikats von Stahlplatten und Rundstäben

Überprüfung der Härte und Zusammensetzung des Federstahls

Überprüfung der Schweißmaterialkompatibilität

Inspektion des Produktionsprozesses

KMG-Prüfung der CNC-Bearbeitungsmaße

Ultraschallprüfung von Schweißnähten

Test der Federgruppen-Last-Verschiebungs-Kurve

Vollständiger Werkstest der Maschine

100 % Vollhubbelastungstest, Aufzeichnung von 20 Messpunktdaten

Konstanzberechnung, Nacharbeit für unqualifizierte Produkte

Funktionsprüfung der Schließ- und Begrenzungsvorrichtung

Kalibrierung des Weganzeigers

Werksdokumente

Dokumente zur Materialqualitätszertifizierung

Schweißinspektionsbericht

Frühjahrstestbericht

Vollständige Last-Verschiebungs-Testkurve der Maschine

Produktqualifikationszertifikat und Installationshandbuch

Typische Anwendungsszenarien für schwere Beanspruchung

Projektabwicklung und Service

Exklusiver Serviceprozess für Heavy-Duty-Projekte

1. Technisches Andocken: Professionelle Ingenieure docken an Pipeline-Belastungsanalysten an, um Last, Verschiebung und Platzbedarf zu bestätigen

2.Schemadesign: Stellen Sie maßgeschneiderte Designschemata für besondere Platzbeschränkungen bereit

3. Zeichnungsbestätigung: Stellen Sie detaillierte Montagezeichnungen und Lasttabellen bereit, die von beiden Parteien unterzeichnet und bestätigt sind

4. Produktionsverfolgung: Stellen Sie wöchentlich Fotos zum Produktionsfortschritt für Großprojekte bereit

5. Werksabnahme: Kunden oder Dritte können zu Zeugentests im Werk eingeladen werden

6. Vor-Ort-Service: Bereitstellung von Installationsanleitungen und technischem Support vor Ort, falls erforderlich

7. Betriebsverfolgung: Rückbesuch 6 Monate nach der Inbetriebnahme, um den Betriebsstatus zu verstehen

Leistung und Engagement

▶  Lieferung von mehr als 500 Sätzen Hochleistungsaufhängern mit konstanter Kraft und einer maximalen Einzellast von 800 kN

▶  Alle Hochleistungsprodukte bieten eine 3-jährige Qualitätsgarantie

▶  Bieten Sie innerhalb von 48 Stunden Lösungen für alle Qualitätsprobleme während des Betriebs

▶  Lebenslange technische Beratung und Ersatzteilversorgung

Heavy Duty Constant Spring Hanger ist eine zuverlässige Garantie für den sicheren Betrieb von Hochleistungs-Rohrleitungssystemen. Aufgrund unserer 14-jährigen Erfahrung sind wir zutiefst davon überzeugt, dass schwere Arbeitsbedingungen keine Fehler zulassen. Jedes Produkt wurde strengen Tests unterzogen, um einen stabilen Betrieb unter extremen Arbeitsbedingungen zu gewährleisten.
