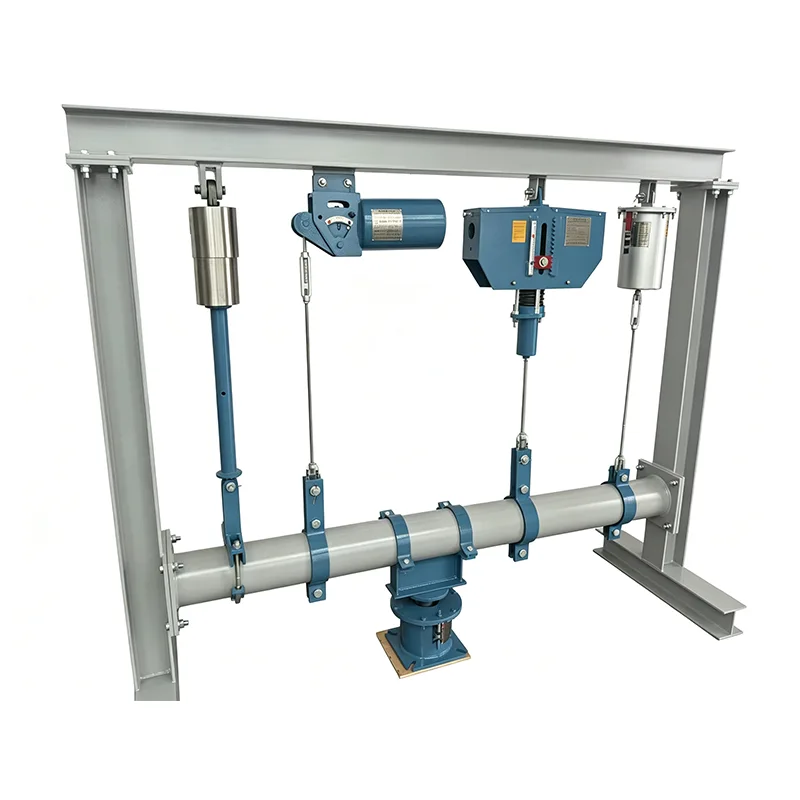

Konstantfederaufhänger für Wärmekraftwerke

In den komplexen Dampf-Wasser-, Rauchgas-Luft- und Kohlenstaub-Rohrleitungssystemen von Wärmekraftwerken ist die thermische Verschiebung von Rohrleitungen aufgrund drastischer Temperaturänderungen eine zentrale versteckte Gefahr für die Systemsicherheit. Basierend auf 14 Jahren technischer Erfahrung im Bereich der Pipeline-Unterstützung hat Yangzhou Tianshun Pipeline Technology Co., Ltd. speziell für thermische Kraftwerksbetriebsbedingungen eine konstante Federaufhängung für Wärmekraftwerke entwickelt. Dieses auf dem Prinzip des Momentengleichgewichts basierende Produkt sorgt für eine kontinuierlich konstante Stützkraft bei vertikaler thermischer Verschiebung in Rohrleitungen, absorbiert und kompensiert effektiv Verschiebungsspannungen, verhindert Schäden an Rohrleitungen und angeschlossenen Geräten durch zusätzliche Belastungen und gewährleistet einen langfristig sicheren Betrieb von Kraftwerken.

Last-Verschiebungs-Kurve, ermittelt aus der Typprüfung einer Stütze/Aufhängung mit konstanter Feder. Die horizontale Achse steht für die Verschiebung, während die vertikale Achse die Last darstellt. Die Kurve bleibt über den gesamten Arbeitsweg annähernd horizontal, was zeigt, dass die Stützkraft im Wesentlichen konstant bleibt, wenn sich die Rohrleitung aufgrund von Wärmeausdehnung und -kontraktion durchbiegt.

Bei dieser Typprüfung werden die Lastkonstanz, die Vollwegstabilität und die Betriebssicherheit von Konstantfedereinheiten überprüft. Alle Produktionseinheiten unterliegen vor dem Versand einer Lastkalibrierung, wobei die Lastabweichung gemäß ANSI/MSS-SP-58-2018 und NB/T47038-2013 auf ±6 % kontrolliert wird.

Diese Produkte sind für industrielle Rohrleitungssysteme mit großer thermischer Verschiebung anwendbar, einschließlich Hauptdampfleitungen und anderen Hochtemperatur- und Hochdruckrohrleitungen.

Technische Produktspezifikationen

Spezifikationstabelle für Aufhänger mit konstanter Feder	Beispiel
Modell / Serie	PH, LH, CA, CS, TH
Tragfähigkeit (im Betrieb)	0,1 kN - 500 kN
Gesamtreise	50 mm, 100 mm, 200 mm, 400 mm
Tatsächliche Reise	Bis zu 600 mm
Lastabweichung (Toleranz)	±5 % (Standard) / ±3 % (Hochpräz.)
Einbaulage	Horizontal / Vertikal
Gehäuseoberfläche	Feuerverzinkt / Epoxidharz
Betriebstemp.	-20 °C bis +80 °C (Umgebung)
Federspulenmaterial	60Si2Mn / 50CrVA
Lastanpassungsbereich	±10 % (Feldanpassung)

Technische Anwendung und Wertrealisierung

Rohrleitungssysteme in Wärmekraftwerken stellen extrem hohe Anforderungen an die Zuverlässigkeit tragender Teile. Bei der Entwicklung der Konstantfederaufhängung für Wärmekraftwerke haben wir die praktischen technischen Probleme vollständig berücksichtigt:

Eliminierung zusätzlicher Spannungen: Innerhalb des angegebenen Last-Verschiebungs-Bereichs halten Federmoment und Lastmoment immer ein dynamisches Gleichgewicht aufrecht, wodurch Rohrleitungsverformungen oder Verbindungslecks durch Wärmeausdehnung und Kältekontraktion vermieden werden.

Genaue Kaltzustandseinstellung: Der Hersteller führt die Vorkompressionseinstellung streng entsprechend der vom Benutzer bereitgestellten Installationslast durch und fixiert die Anzeigeplatte durch Positionierungsblöcke in der theoretischen Kaltzustands-Arbeitsposition, um sicherzustellen, dass sich die Feder während der Installation vor Ort vorübergehend in einem starren Zustand befindet und versehentliche Belastungen während der Konstruktion vermieden werden.

Intuitive Betriebs- und Wartungsüberwachung: Das Design der externen Verschiebungsanzeigeplatte ermöglicht es dem Betriebs- und Wartungspersonal, intuitiv zu überprüfen, ob die Verschiebung der Federunterstützung unter Arbeitslast mit der Konstruktion übereinstimmt, nachdem die Rohrleitung in den Normalbetrieb überführt wurde, was die vorbeugende Wartung erleichtert.

Strenge Qualitätskontrolle und Installationsspezifikationen

Jedes Produkt wird vor dem Versand vollständig im eigenen Haus getestet

Vor dem Versand durchläuft jedes Produkt ein komplettes internes Testprogramm. Dieses Programm umfasst Maß- und Sichtprüfung, PMI (Positive Material Identification), Härteprüfung, ggf. zerstörungsfreie MT/PT-Prüfung, Federlastprüfung mit Last-Weg-Kurven und Schichtdickenmessung. Der Lieferung liegen Werksprüfberichte (FTR) und Materialprüfberichte (MTR) bei.

Bei diesen internen Tests handelt es sich nicht um von der ILAC akkreditierte Tests Dritter

Wenn beglaubigte Tests durch Dritte oder Labortests erforderlich sind, können diese separat als optionaler Service vereinbart werden.

Optionale Inspektionsdienste Dritter (separat angeboten)

1. Materialprüfung

Zur Verfügung stehen Analysen der chemischen Zusammensetzung, Zugversuche, Charpy-Tieftemperatur-Schlagversuche und Härteprüfungen.

2. NDT schweißen

Es können Magnetpulverprüfungen (MT), Flüssigkeitseindringprüfungen (PT), Ultraschallprüfungen (UT) und Röntgenprüfungen (RT) durchgeführt werden.

3. Prüfung der Federlastleistung

Last-Verschiebungskurven sind enthalten.

4. Prüfung des Korrosionsschutzes der Feuerverzinkung/Epoxidbeschichtung

5. Zeugentests, Fabriküberwachung und Inspektion vor dem Versand (PSI)

Was uns unterscheidet

Im Vergleich zum LISEGA International Pipe Support System

Für Belastungsgenauigkeit, Prüfnormen und Dokumentationssysteme orientieren wir uns am internationalen Rohrtragsystem LISEGA.

Mehr als ein inländischer Standardhersteller

Ein normaler inländischer Hersteller liefert normalerweise nur das Produkt. Wir gehen noch einen Schritt weiter, indem wir für jede Federeinheit eine Last-Weg-Kurve bereitstellen. Wir helfen auch bei der Organisation von SGS-Tests und beglaubigten Inspektionen durch Dritte und unterstützen Dokumentenprüfungen durch PE/CPE-Ingenieure für Projekte in Übersee.

Warum sollten Sie sich für den Konstantfederaufhänger für Wärmekraftwerke von Tianshun entscheiden?

Umfangreiche Erfahrung mit Wärmekraftprojekten: Die Produkte werden häufig in Dampf-Wasser-Rohrleitungen und Kesselausrüstungsaufhängungssystemen von Wärmekraftwerken im In- und Ausland eingesetzt und haben den Tests mehrerer An- und Abschaltzyklen von Einheiten standgehalten.

Maßgeschneiderte technische Unterstützung: Wir bieten technische Dienstleistungen für den gesamten Prozess an, von der Berechnung der Rohrleitungsspannung über die Typenauswahl und -anpassung bis hin zur Installationsanleitung vor Ort, um sicherzustellen, dass jede Unterstützung genau den Arbeitsbedingungen entspricht.

Stabile Lieferkettenlieferung: Mithilfe automatisierter Produktionslinien und kompletter Testausrüstung an unserem Standort in Jiangsu stellen wir eine pünktliche und qualitativ hochwertige Lieferung von Materialien für Großserien-Wärmekraftprojekte sicher.

Vollständiger Lebenszyklus-Support: Wir erstellen exklusive Projektdateien und bieten Zustandsbewertung und Austauschanleitung während der Stillstandswartung, wodurch die Betriebs- und Wartungsrisiken von Kraftwerken reduziert werden.
