Federbügelhalterungspielt eine entscheidende Rolle bei der Kontrolle des Rohrgewichts, der thermischen Bewegung und der Vibration in anspruchsvollen industriellen Rohrleitungssystemen. Tianshun bietet technische Federaufhängungslösungen mit Tragfähigkeiten von 10 N bis 100.000 N und Verschiebungsmöglichkeiten bis zu 200 mm und unterstützt Anwendungen in den Bereichen Energie, Petrochemie, LNG, Raffinerie, Heizung, Pharmazie und Lebensmittelverarbeitung.
Eine richtig ausgewählte Federaufhängung ermöglicht eine sichere Bewegung eines Rohrleitungssystems bei Änderungen der Betriebstemperatur und gleichzeitig eine kontrollierte vertikale Unterstützung. Im Gegensatz zu starren Aufhängern können federbasierte Systeme thermische Ausdehnung und Kontraktion aufnehmen, Lasten effektiver verteilen und dazu beitragen, die auf Rohre und angeschlossene Geräte übertragene Spannung zu reduzieren. Tianshun stellt Federaufhängungsbaugruppen aus Federstählen wie 60Si2MnA und 50CrVA her, mit Optionen für Kohlenstoffstahlgehäuse, Schutzbeschichtungen, kundenspezifischen Verbindungen und projektspezifischen Last- und Verschiebungsanforderungen. Bei der Auswahl einer Halterung für eine Industrierohrleitung ist es wichtig, die Struktur, das Funktionsprinzip, die Spezifikationen, Testanforderungen und Anwendungsbedingungen zu verstehen.
Inhaltsverzeichnis
Wie funktioniert eine Federaufhängungsunterstützung?
Was sind die Hauptkomponenten?
Was sind die wichtigsten Leistungsvorteile?
Welche technischen Parameter sollten Ingenieure überprüfen?
Wo werden Federaufhänger verwendet?
Variable vs. konstante Federunterstützung
Wie werden Federaufhänger getestet?
Wie sollten Sie die richtige Unterstützung auswählen?
Holen Sie sich eine maßgeschneiderte Lösung für Federaufhänger

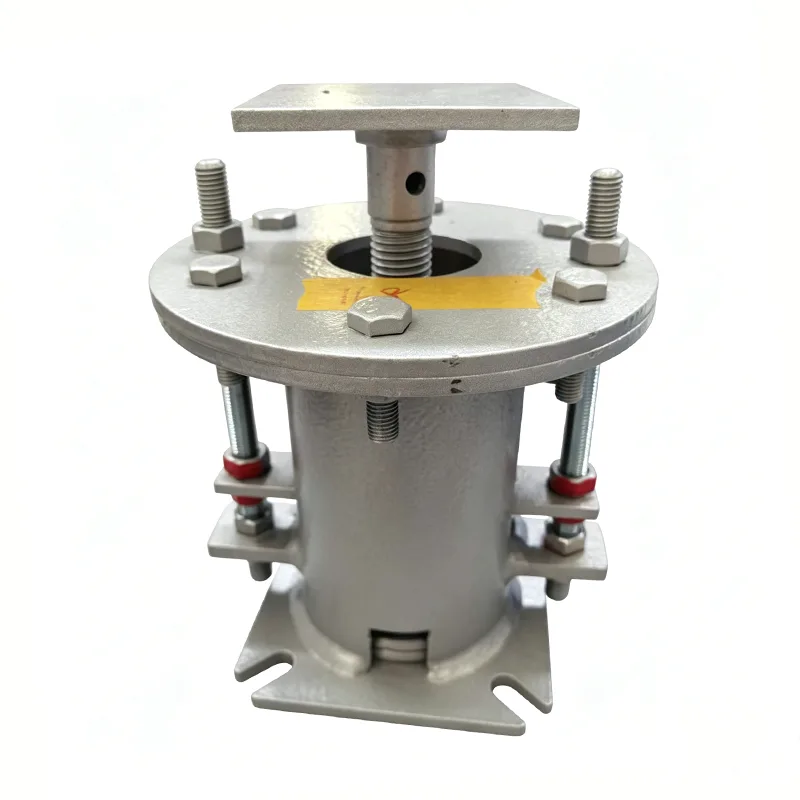

Was ist eine Federaufhängung?
Eine Federaufhängung ist eine mechanische Rohrhalterung, die das Gewicht einer Rohrleitung trägt und gleichzeitig eine kontrollierte vertikale Bewegung ermöglicht. Es nutzt das elastische Verhalten einer Feder, um Bewegungen auszugleichen, die durch Temperaturänderungen, Betriebslasten und andere Betriebsbedingungen entstehen.
Wenn sich ein Prozessrohr erwärmt, kann es sich ausdehnen und sich aus seiner kalten Position bewegen. Beim Abkühlen zieht sich das Rohr zusammen. Eine starre Stütze kann diese Bewegung einschränken und möglicherweise zusätzliche Rohrspannungen erzeugen. Eine ordnungsgemäß konstruierte Federaufhängung sorgt für Stützkraft und ermöglicht gleichzeitig die Bewegung des Rohrs innerhalb des vorgesehenen Bewegungsbereichs.
Dies macht federbasierte Halterungen besonders nützlich für Dampfleitungen, Hochtemperatur-Prozessrohre, Stromerzeugungssysteme, petrochemische Anlagen, Raffinerien und andere Anlagen, bei denen thermische Verschiebungen bei der Auslegung der Rohrspannung berücksichtigt werden müssen.
Für Projektingenieure sollte die Unterstützung nicht einfach nach der Nennrohrgröße ausgewählt werden. Betriebslast, Heiß- und Kaltlasten, erwartete Bewegung, Installationsrichtung, Temperatur, Anschlussabmessungen und geltende Designstandards müssen alle bewertet werden.
Wie funktioniert eine Federaufhängungsunterstützung?
Das grundlegende Funktionsprinzip ist einfach: Das Federpaket erzeugt eine kontrollierte Stützkraft und ermöglicht gleichzeitig eine vertikale Verschiebung des Rohrs.
- Rohrlast wird übertragen:Der Hänger überträgt einen Teil des Rohrgewichts und der Betriebslast auf die Tragkonstruktion.
- Temperaturänderungen verursachen Bewegung:Wenn sich die Rohrleitung erwärmt oder abkühlt, führt die thermische Ausdehnung oder Kontraktion zu einer vertikalen Bewegung.
- Der Frühling antwortet:Je nach Richtung und Größe der Bewegung wird die Feder komprimiert oder gedehnt.
- Bewegung bleibt kontrolliert:Die Stütze nimmt die vorgesehene Verschiebung auf, anstatt das Rohr in eine feste Position zu zwingen.
- Die Last wird verteilt:Die richtige Auswahl der Stützen trägt dazu bei, übermäßige örtliche Belastungen an Rohrstützen und angeschlossenen Geräten zu verhindern.
Im praktischen Kederdesign funktioniert der Federhänger als Teil eines größeren Trägersystems. Rohrschuhe, starre Stützen, Führungen, Anker und andere Komponenten können entsprechend der Rohrleitungsspannungsanalyse und den Projektanforderungen zusammen verwendet werden.
Was sind die Hauptkomponenten?
Die Zuverlässigkeit eines Federhängers hängt vom Zusammenspiel zwischen Federanordnung, Gehäuse, Einstellmechanismus und Verbindungshardware ab. Eine typische Konfiguration umfasst die folgenden Komponenten:
| Komponente | Primäre Funktion | Typisches Material oder Merkmal |
|---|---|---|
| Frühlingsversammlung | Bietet kontrollierte Stützkraft und passt sich Bewegungen an | 60Si2MnA oder 50CrVA Federstahl |
| Gehäuse | Schützt und positioniert das Federpaket | Q235B- oder Q345B-Kohlenstoffstahl |
| Einstellschraube | Ermöglicht die Anpassung von Last und Höhe während der Installation | Projektspezifischer Stahlbau |
| Kleiderbügelstange und Zubehör | Verbindet die Stütze mit der Rohrleitung und Struktur | Ausgewählt entsprechend den Projektanforderungen |
| Verschiebungsanzeige | Zeigt die tatsächliche Bewegungsposition an | Deutlich sichtbare Kalibrieranzeige |
Anschlussmaße und Zubehör können individuell angepasst werden, wenn Standardkonfigurationen nicht zu den Einbaubedingungen passen. Dies ist besonders wichtig bei Retrofit-Projekten oder komplexen Rohrgestellen, bei denen der verfügbare Installationsraum begrenzt ist.
Was sind die wichtigsten Leistungsvorteile?
Kompensation thermischer Bewegungen
Der Hauptvorteil besteht in der Fähigkeit, durch Temperaturänderungen verursachte vertikale Rohrbewegungen auszugleichen. Die standardmäßigen Federhängerkonstruktionen von Tianshun bieten je nach ausgewählter Konfiguration Nennverschiebungsoptionen von 50, 80, 120, 150 und 200 mm.
Kontrollierte Lastunterstützung
Industrierohrleitungen können während des Betriebs aufgrund von Prozessflüssigkeiten, Isolierung und sich ändernden Betriebsbedingungen erheblich schwerer werden. Eine korrekt spezifizierte Federanordnung trägt dazu bei, während des gesamten Betriebszyklus eine kontrollierte Unterstützung aufrechtzuerhalten.
Reduzierte Vibrationsübertragung
Federunterstützte Anordnungen können dazu beitragen, die direkte Übertragung von Rohrvibrationen auf Strukturelemente zu reduzieren. Dies kann bei rotierenden Geräten, Dampfsystemen, Prozessanlagen und anderen Anlagen, bei denen Vibrationskontrolle wichtig ist, von Nutzen sein.
Flexibilität bei der Installation
Einstellmechanismen ermöglichen es Installateuren, die Position und Belastung der Stütze während der Installation genau einzustellen. Dies kann die Feldausrichtung im Vergleich zu einer völlig starren Stützanordnung vereinfachen.
Anpassungsfähigkeit an verschiedene Projekte
Federaufhängungsbaugruppen können für unterschiedliche Belastungen, Bewegungsanforderungen, Materialien, Verbindungstypen und Umgebungsbedingungen ausgelegt werden. Tianshun bietet auch maßgeschneiderte Lösungen für spezielle Last-, Verschiebungs-, Temperatur- und Verbindungsanforderungen.
Welche technischen Parameter sollten Ingenieure überprüfen?
Vor der Bestellung einer Federaufhängung sollten Ingenieure die tatsächlichen Betriebsbedingungen ermitteln und nicht ein Gerät nur anhand des Rohrdurchmessers auswählen. Besonders wichtig sind folgende Angaben:
| Parameter | Tianshun-Referenzbereich | Warum es wichtig ist |
|---|---|---|
| Arbeitslast | 10 N–100.000 N | Bestimmt die erforderliche Tragfähigkeit |
| Nennverdrängung | 50–200 mm | Muss die erwartete Rohrbewegung aufnehmen |
| Betriebstemperatur | -20°C bis +450°C | Beeinflusst die Material- und Federauswahl |
| Federmaterial | 60Si2MnA / 50CrVA | Unterstützt die mechanische und Ermüdungsleistung |
| Gehäusematerial | Q235B / Q345B | Bietet strukturellen Schutz und Unterstützung |
| Oberflächenbehandlung | Epoxid-Zink-reiche Beschichtung / Feuerverzinkung | Verbessert den Korrosionsschutz |
| Anwendbare Standards | ANSI/HG 20644, GB/T 17116, DIN 2545 | Hilft, das Produkt an den Projektspezifikationen auszurichten |
Für internationale EPC-Projekte können Ingenieure auch projektspezifische Standards, Materialzertifikate, Inspektionsanforderungen oder die Begutachtung durch Dritte festlegen. Diese Anforderungen sollten vor Produktionsbeginn bestätigt werden.
Wo werden Federaufhänger verwendet?
Federstützen eignen sich für industrielle Rohrleitungen, bei denen Lastunterstützung mit kontrollierter thermischer Bewegung einhergehen muss. Zu den gängigen Anwendungen gehören:
- Dampf- und Wasserleitungen von Wärmekraftwerken
- Hilfsrohrleitungssysteme für Kernkraftwerke
- Pipelines für petrochemische Prozesse
- Ölraffinerieöfen und Kolonnenrohre
- LNG- und LPG-Terminalpipelines
- Städtische Zentralheizungsnetze
- Rohrleitungen für pharmazeutische Prozesse
- Sanitäre Rohrleitungen für die Lebensmittelverarbeitung
- Hochtemperatur- und Hochdruckdampfleitungen
Für chemische und petrochemische Anlagen können der Oberflächenschutz und die Materialauswahl besonders wichtig sein, da der Träger Feuchtigkeit, korrosiven Atmosphären oder anspruchsvollen Betriebstemperaturen ausgesetzt sein kann.
Variable vs. konstante Federunterstützung: Was ist der Unterschied?
Eine der wichtigsten Entscheidungen bei der Konstruktion von Rohrleitungsstützen ist die Frage, ob die Anwendung eine variable oder konstante Federkonfiguration erfordert.
| Vergleich | Variable Federunterstützung | Konstante Federunterstützung |
|---|---|---|
| Unterstützende Kraft | Ändert sich, wenn sich die Feder bewegt | Entwickelt, um annähernd konstant zu bleiben |
| Typische Verwendung | Mäßige thermische Bewegung | Große Bewegung oder strenge Lastwechselanforderungen |
| Designüberlegungen | Zulässige Lastschwankung | Lastkonstanz während der gesamten Fahrt |
| Typische Anwendung | Allgemeine Prozess- und Versorgungsrohrleitungen | Hauptdampf und empfindliche Geräteanschlüsse |
Eine variable Federunterstützung kann angebracht sein, wenn die Änderung der Stützkraft innerhalb der Rohrleitungsspannungskonstruktion akzeptabel bleibt. Eine konstante Federanordnung kann in Betracht gezogen werden, wenn angeschlossene Geräte engere zulässige Laständerungen aufweisen oder wenn erhebliche vertikale Bewegungen zu erwarten sind.
Die richtige Wahl sollte auf der Rohrspannungsanalyse des Projekts, den Heiß- und Kaltlastbedingungen, der Bewegungsrichtung und den Düseneinschränkungen der Ausrüstung basieren.
Wie werden Federaufhänger getestet?
Da es sich bei einem Federhänger um ein tragendes Bauteil handelt, ist die Qualitätssicherung besonders wichtig. Bei der Prüfung sollten nicht nur die Außenmaße, sondern auch der Materialzustand, die Federleistung, das Belastungsverhalten und die Schutzbeschichtung überprüft werden.
Zu den typischen Inspektions- und Testaktivitäten gehören:
- Sicht- und Maßkontrolle
- Positive Materialidentifizierung (PMI), sofern erforderlich
- Härteprüfung
- Gegebenenfalls Magnetpulverprüfung oder Flüssigkeitseindringprüfung
- Prüfung der Federbelastung
- Überprüfung der Last-Verschiebungs-Kurve
- Prüfung der Schichtdicke
- Endmontagekontrolle
Für entsprechende Bestellungen können Werksprüfberichte und Materialprüfberichte bereitgestellt werden. Für Projekte, die eine zusätzliche Verifizierung erfordern, können gemäß den Vertragsanforderungen auch Inspektionen durch Dritte, beglaubigte Tests, Materialtests, Schweißnaht-ZfP oder Inspektionen vor dem Versand arrangiert werden.
Wie sollten Sie die richtige Federaufhängungshalterung auswählen?
Die richtige Auswahl beginnt bei den technischen Daten. Ein nützliches Spezifikationspaket sollte die folgenden Informationen enthalten:
- Rohrgröße und -konfiguration
- Betriebs- und installierte Lasten
- Heiße und kalte Lastbedingungen
- Erwartete vertikale Verschiebung
- Bewegungsrichtung
- Betriebs- und Auslegungstemperatur
- Erforderliche Montageanordnung
- Anschlussmaße
- Material- und Beschichtungsanforderungen
- Anwendbare Design- und Inspektionsstandards
Bei komplexen Systemen kann die Bereitstellung der isometrischen Rohrleitungsspannung oder eines entsprechenden Unterstützungsplans die Genauigkeit der Aufhängungsauswahl erheblich verbessern. Ingenieure können dann beurteilen, ob eine variable Feder, eine konstante Feder oder eine andere Stützanordnung geeignet ist.
Wenn Standardabmessungen nicht geeignet sind, können kundenspezifische Federaufhängungslösungen spezielle Tragfähigkeiten, nicht standardmäßige Verbindungen, kundenspezifische Installationsabmessungen, korrosionsbeständige Materialien und Designs für Umgebungen mit hohen oder niedrigen Temperaturen umfassen.
Häufig gestellte Fragen zur Federaufhängungsunterstützung
1. Was ist der Hauptzweck einer Federbügelhalterung?
Sein Hauptzweck besteht darin, Rohrleitungslasten zu tragen und gleichzeitig eine kontrollierte vertikale Bewegung zu ermöglichen, die durch thermische Ausdehnung und Kontraktion verursacht wird. Es kann auch dazu beitragen, die Vibrationsübertragung zu reduzieren und einen stabileren Stützzustand während des Betriebs aufrechtzuerhalten.
2. Welchen Lastbereich können Tianshun-Federbügelstützen bewältigen?
Die angegebene Standardproduktpalette deckt Arbeitslasten von 10 N bis 100.000 N ab. Die tatsächliche Auswahl hängt von den Betriebsbedingungen des Rohrs, den Lastanforderungen, dem Hub und den Projektdesigndaten ab.
3. Wie viel Verschiebung kann die Federaufhängung aufnehmen?
Zu den Standardoptionen für die Nennverschiebung gehören 50 mm, 80 mm, 120 mm, 150 mm und 200 mm. Kundenspezifische Verfahranforderungen können entsprechend der tatsächlichen Rohrleitungsbewegung ausgewertet werden.
4. Welche Materialien werden üblicherweise für die Federanordnung verwendet?
Zu den gängigen Federmaterialien gehören 60Si2MnA und 50CrVA. Zu den Gehäusematerialien können Q235B- und Q345B-Kohlenstoffstahl gehören, während für die Oberflächenbehandlung Epoxid-Zink-Beschichtungen oder Feuerverzinkung zum Einsatz kommen können.
5. Wann sollte eine konstante Federunterstützung in Betracht gezogen werden?
Eine konstante Federunterstützung kann in Betracht gezogen werden, wenn die Rohrleitung erhebliche vertikale Bewegungen erfährt oder wenn angeschlossene Geräte eine annähernd konstante Stützkraft über den gesamten vorgesehenen Weg erfordern. Die endgültige Auswahl sollte sich an der Analyse der Rohrleitungsspannung und den Projektanforderungen orientieren.
6. Können Federbügelhalterungen individuell angepasst werden?
Ja. Die Anpassung kann Last- und Verschiebungsanforderungen, Materialauswahl, Verbindungsarten, Installationsabmessungen, Umgebungsbedingungen und andere projektspezifische Anforderungen umfassen.
Holen Sie sich eine maßgeschneiderte Lösung für Federaufhänger
Ein zuverlässiges Federunterstützungssystem beginnt mit genauen Konstruktionsdaten, geeigneter Materialauswahl, kontrollierter Fertigung und dokumentierten Tests. Tianshun kombiniert Erfahrung in der Herstellung von Federstützen mit maßgeschneiderten Ingenieurdienstleistungen für industrielle Rohrleitungsanwendungen. Wenn Sie ein Energie-, Petrochemie-, Raffinerie-, LNG-, Heizungs-, Pharma- oder anderes Rohrleitungsprojekt planen, teilen Sie dem Ingenieurteam Ihre Last-, Verdrängungs-, Temperatur-, Verbindungs- und Mengenanforderungen mit. Erfahren Sie mehr über Tianshun Spring Hanger Support oderKontaktieren Sie unsfür eine projektspezifische Empfehlung und ein Angebot.
