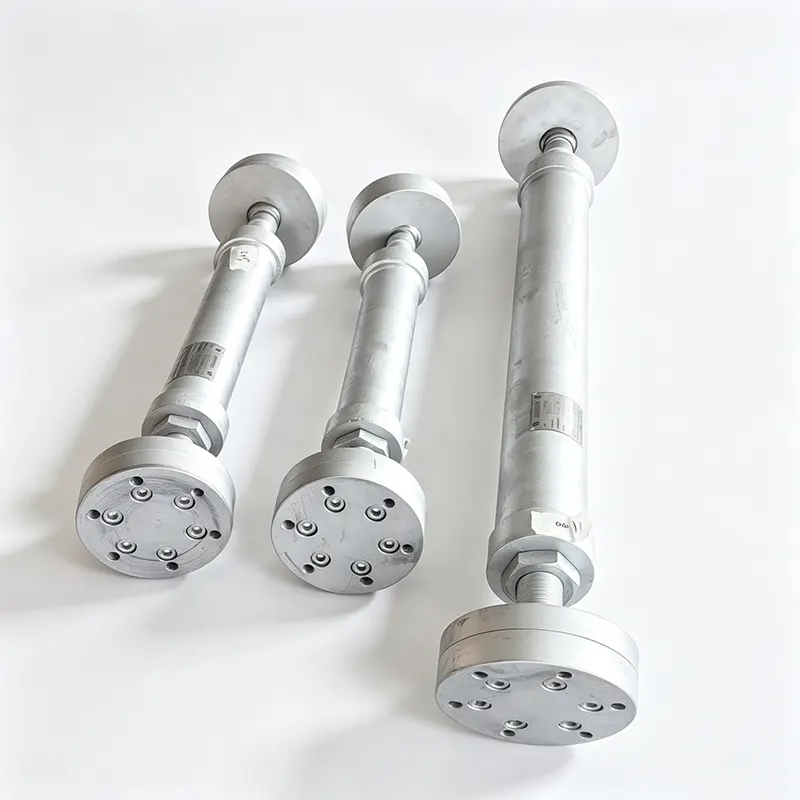

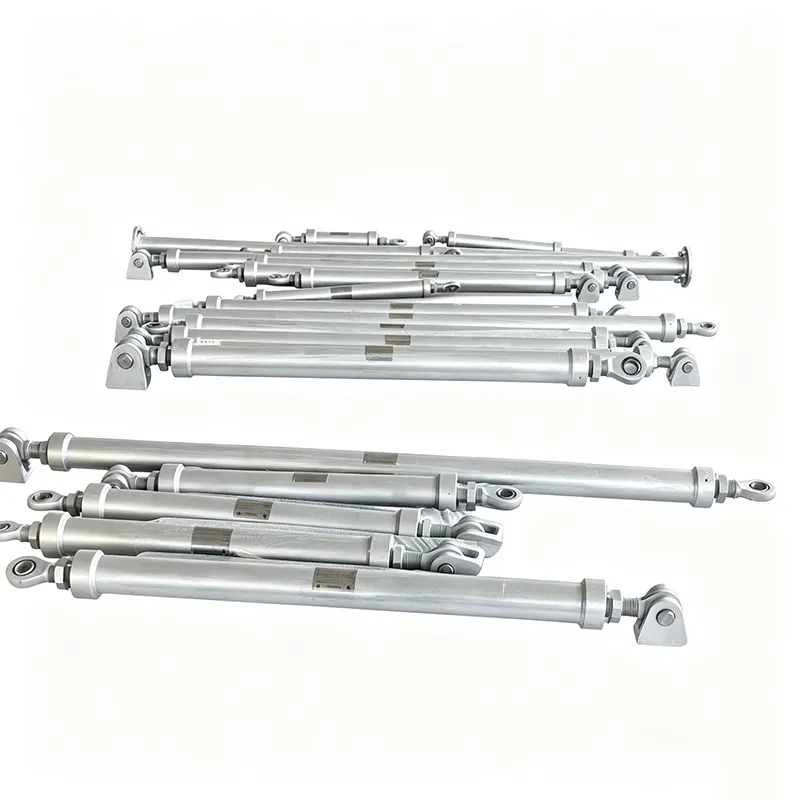

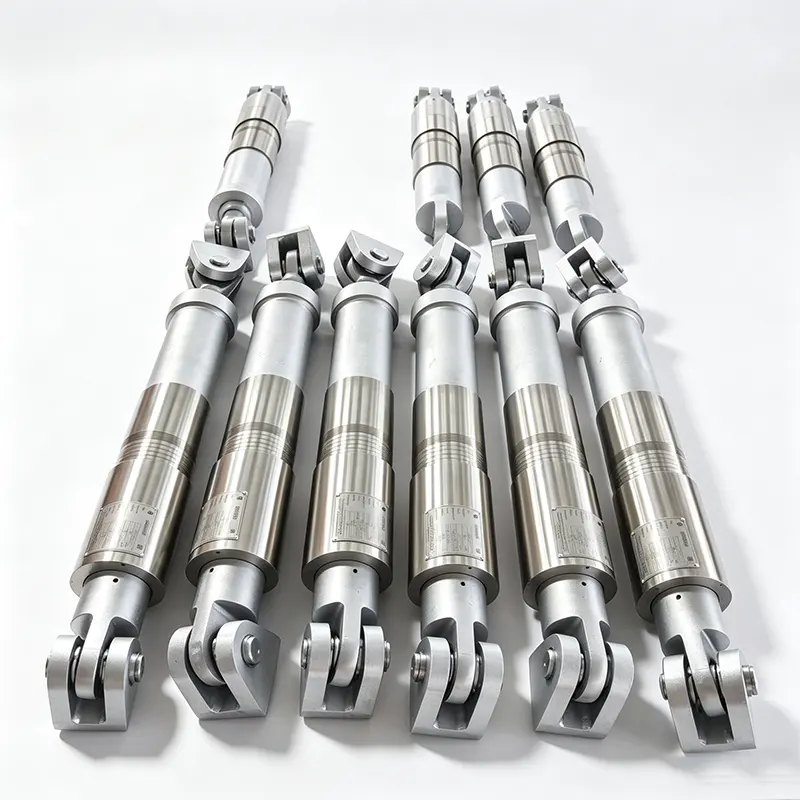

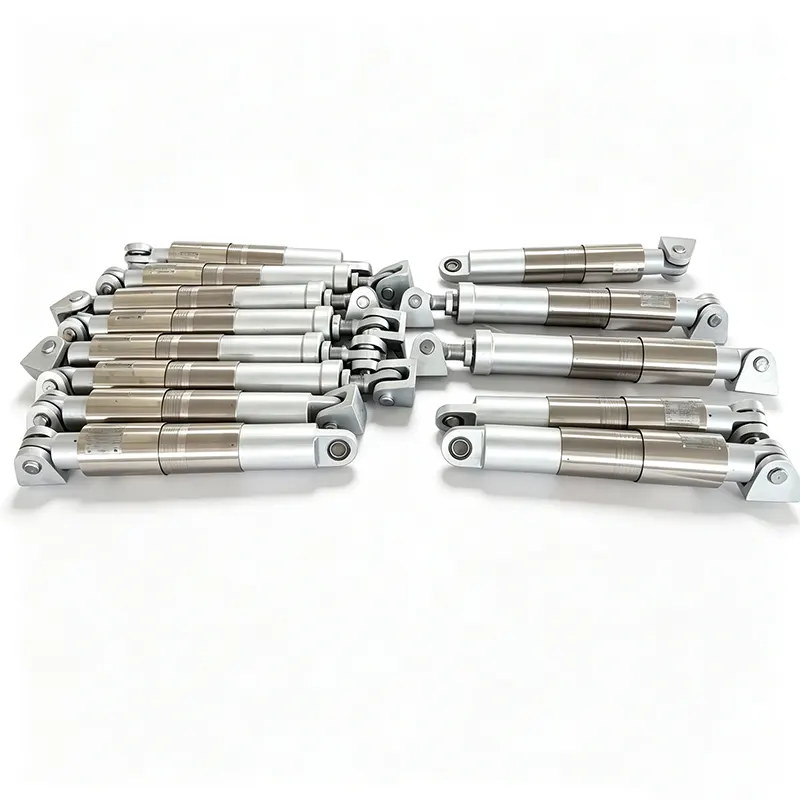

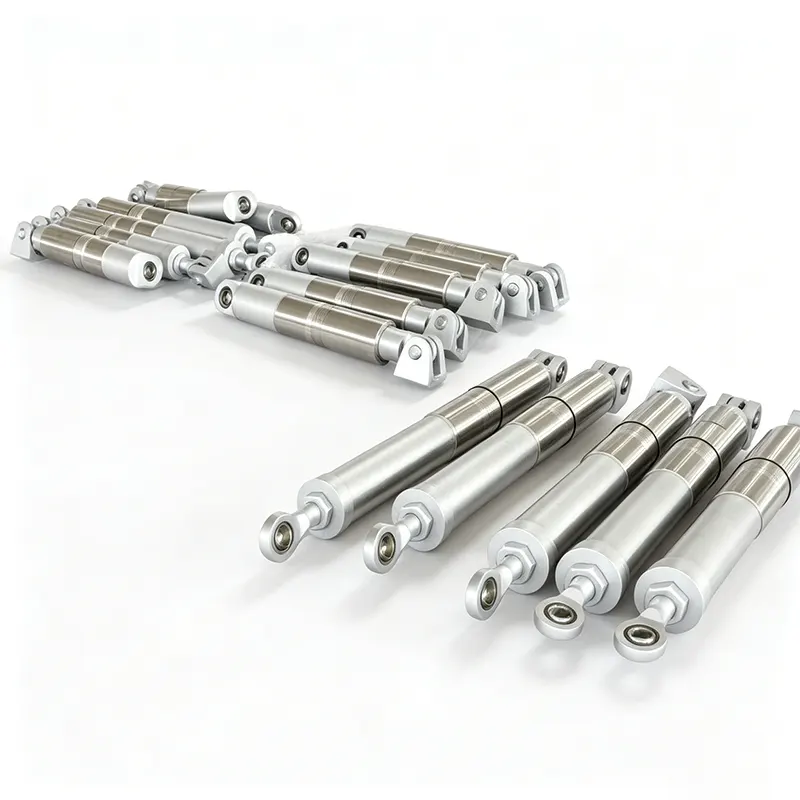

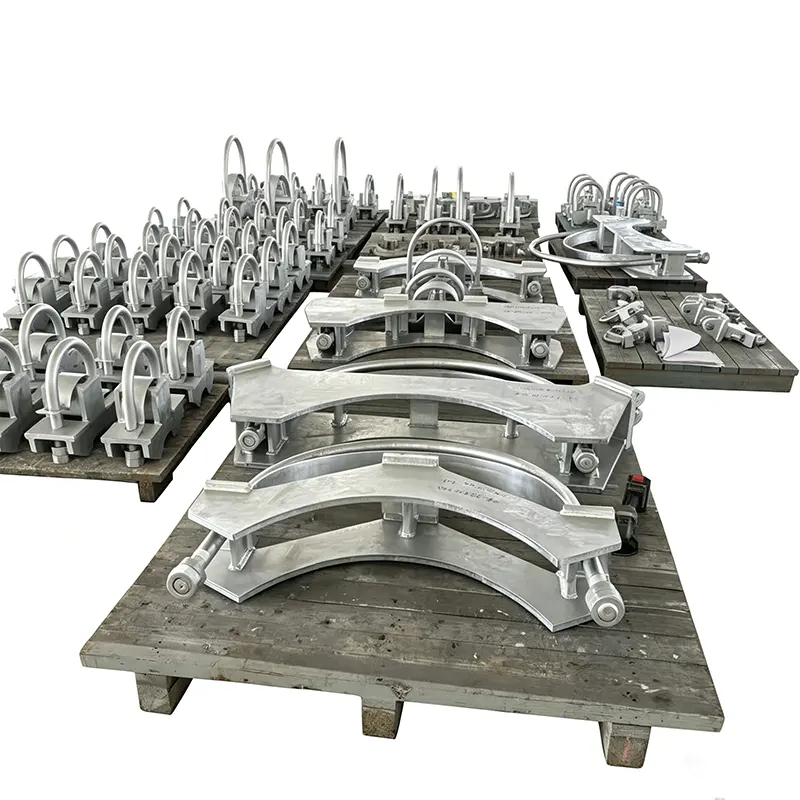

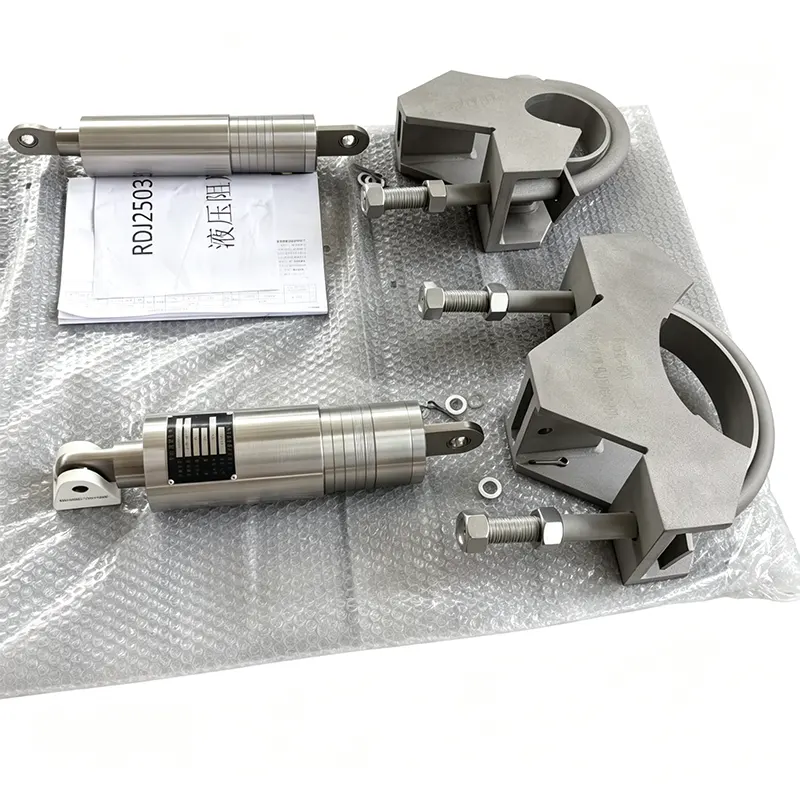

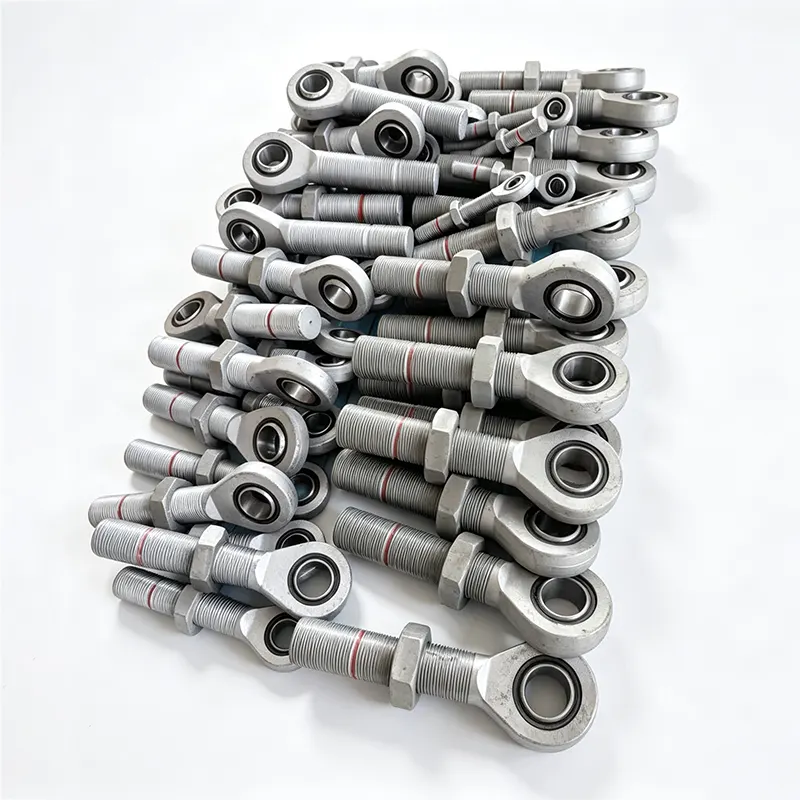

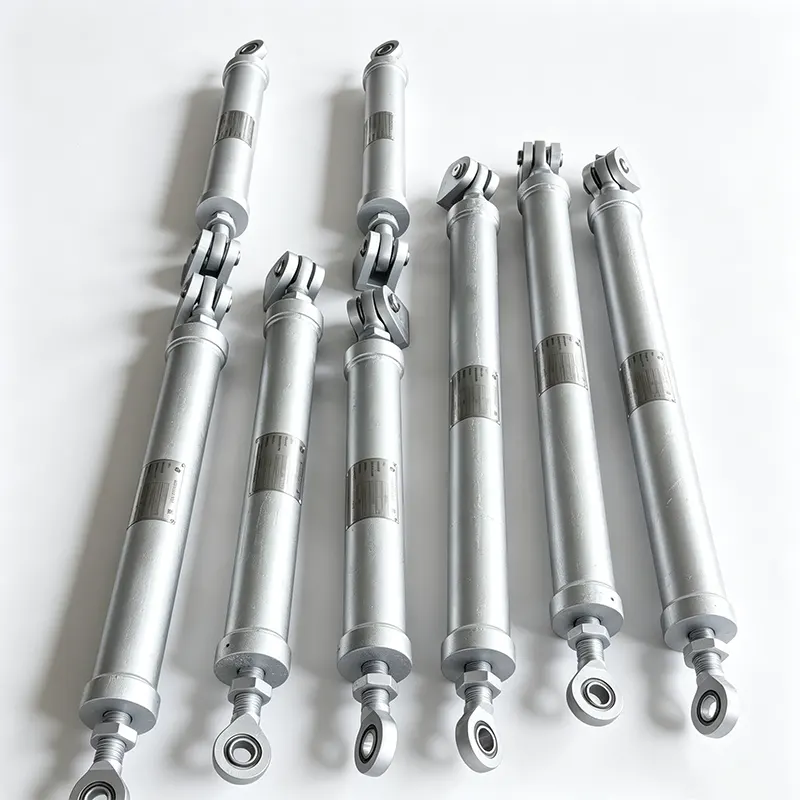

Hydraulische Dämpfer zur Rohrsicherung

Yangzhou Tianshun liefert seit 2012 hydraulische Dämpfer für Energieerzeugungs-, Petrochemie- und Nuklearanlagen. Unsere Dämpfer der YZN-Serie sind in mehr als 45 Ländern im Einsatz, unterstützt durch eine 35.000 m² große Fabrik, über 100 qualifizierte Mitarbeiter und ein nach ISO 9001:2015 zertifiziertes Qualitätssystem.

Wie ein hydraulischer Dämpfer Rohrleitungen schützt

Ein hydraulischer Dämpfer ist eine geschwindigkeitsabhängige Rückhaltevorrichtung. Unter normalen Betriebsbedingungen führen thermische Ausdehnung und Kontraktion dazu, dass sich das Rohr langsam bewegt. Die hydraulischen Snubber zur Rohreinspannung folgen dieser Bewegung praktisch ohne Widerstand und wirken so wie eine frei gleitende Stütze. Wenn das Rohr eine plötzliche Beschleunigung erfährt – durch einen Wasserschlag, die Entladung eines Sicherheitsventils, eine seismische Aktivität oder eine Pumpenauslösung – schließt das interne Ventil innerhalb von Sekundenbruchteilen. In diesem Moment wird der Dämpfer zu einer nahezu starren Strebe, die die dynamische Last auf die Gebäudestruktur oder den Ankerpunkt überträgt und eine Rohrverschiebung verhindert, die andernfalls zu Schäden durch Stöße, Überbeanspruchung oder Ermüdungsversagen führen könnte.

Der entscheidende Unterschied ist die Geschwindigkeitsschwelle. Langsame Bewegungen werden uneingeschränkt durchgelassen. Schnelle Bewegungen sind gesperrt. Dies ermöglicht es einem Rohrleitungssystem, seine Flexibilität für anhaltende Wärmezyklen beizubehalten und gleichzeitig nur bei Bedarf eine sofortige Beschränkung zu erhalten.

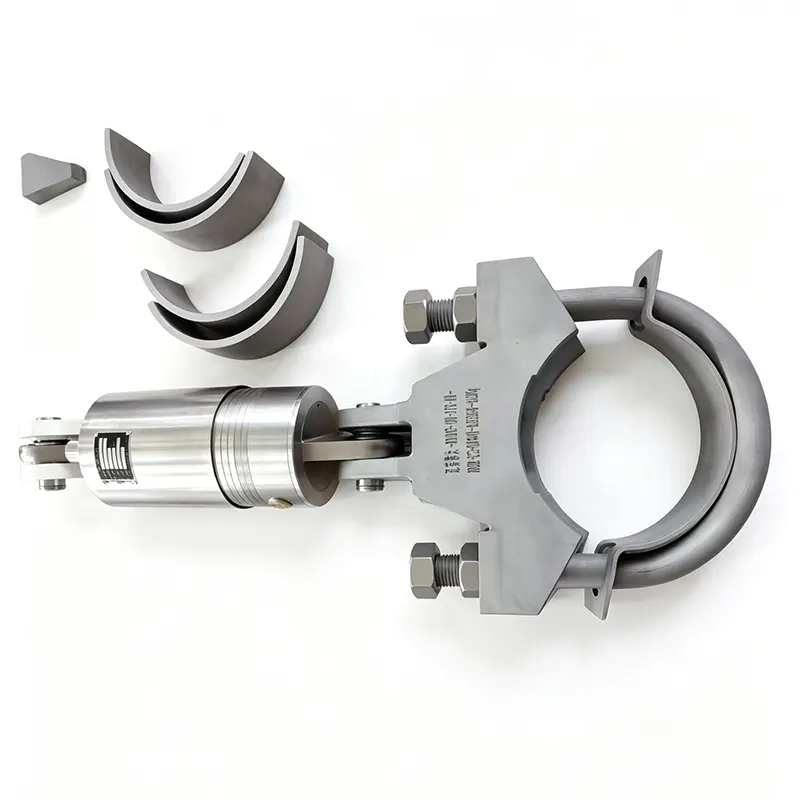

Design und Funktionen der YZN-Serie

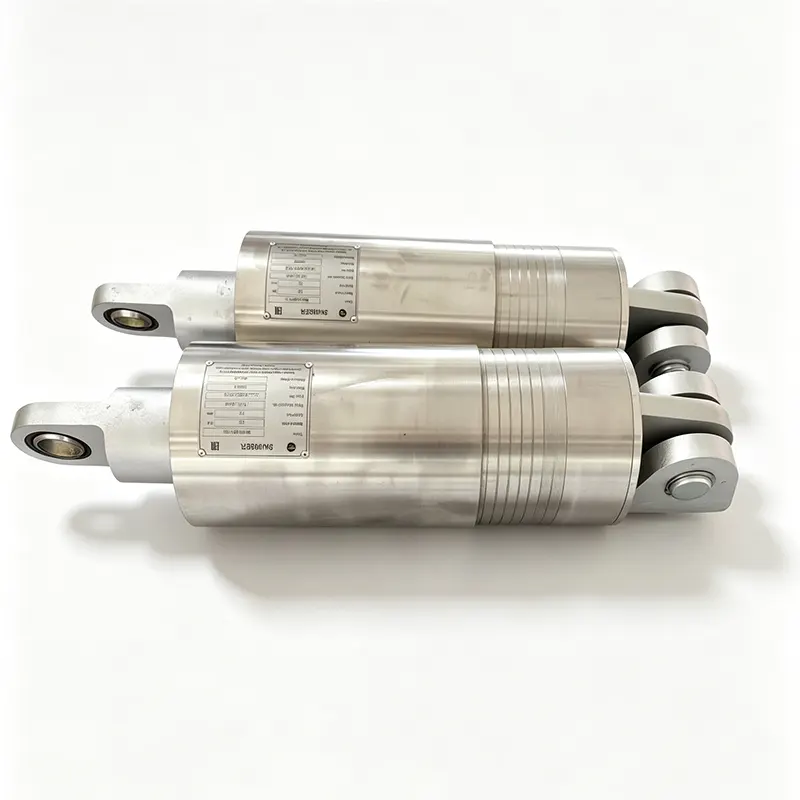

Sichtbare Positionsanzeige

Eine deutliche mechanische Anzeige am Dämpferkörper zeigt den verfügbaren Hubbereich in beide Richtungen an. Wartungsteams können auf einen Blick überprüfen, ob das Gerät innerhalb seines vorgesehenen Hubs arbeitet oder eine Anpassung erfordert, ohne das Gerät vom Stromnetz trennen zu müssen.

Kompakter und symmetrischer Aufbau

Das symmetrische Layout vereinfacht die Installationsausrichtung und verringert die Wahrscheinlichkeit einer falschen Montage. Sein kompaktes Gehäuse passt in enge Rohrgestelle und beengte Bereiche, in denen größere Feder- oder starre Streben nicht platziert werden können.

Geringe Reibung und kurze Überbrückungszeit

Die innere Reibung wird durch präzise Bearbeitung und Dichtungsauswahl minimiert. Die dynamische Reaktionszeit, der Zeitraum vom Einsetzen der Eilbewegung bis zur vollständigen Verriegelung, wird extrem kurz gehalten. Dadurch wird sichergestellt, dass das Rohr eine vernachlässigbare Verschiebung erfährt, bevor der Dämpfer einrastet, was für den Schutz empfindlicher Geräte wie Turbinenanschlüsse und Druckbehälterdüsen von entscheidender Bedeutung ist.

Hohe Schließkraftfähigkeit

Im verriegelten Zustand können die hydraulischen Snubber zur Rohrsicherung erhebliche Zug- und Druckbelastungen aushalten, ohne nachzugeben. Die während der dynamischen Reaktion erzeugte Dämpfungskraft ist proportional zur eingegebenen Geschwindigkeit und kann bis zur erforderlichen Auslegungslast entsprechend den Anforderungen der Rohrspannungsanalyse spezifiziert werden.

Dichtungs- und Medienkompatibilität

Die Dichtungen werden im Hinblick auf eine langfristige Kompatibilität mit der Hydraulikflüssigkeit und der äußeren Anlagenumgebung ausgewählt. Das flüssige Medium, typischerweise ein hochstabiles Silikonöl, behält über den gesamten Betriebstemperaturbereich eine konstante Viskosität bei. Dichtungsmaterialien sind alterungs- und leckagebeständig und tragen so zu einer langen wartungsfreien Lebensdauer bei.

Technischer Umfang

Alle Werte werden an den jeweiligen Rohrleitungslastfall und die Projektanforderungen angepasst. Nicht standardmäßige Hübe, Tragzahlen und Verbindungstypen werden anhand von Kundenzeichnungen hergestellt.

Qualitätskontrolle und Prüfung

Jeder hydraulische Dämpfer von YZN wird vor dem Versand einer Funktionsabnahmeprüfung unterzogen. Ein spezieller Prüfstand wendet langsame Zyklen an, um die freie Bewegung zu überprüfen, und simuliert dann eine schnelle Verschiebung, um die Verriegelung zu bestätigen und die resultierende Tragfähigkeit zu messen. Die Druckgrenze wird getestet und die Funktion der Hubanzeige wird validiert. Prüfprotokolle werden aufbewahrt und können der Sendung beigelegt werden.

Die Materialrückverfolgbarkeit wird für druckführende Teile und für die Hydraulikflüssigkeit gewährleistet. Bei nuklearen Anwendungen werden die erforderlichen Qualitätssicherungsprogramme angewendet, einschließlich der Einhaltung der geltenden Abschnitte des ASME Boiler and Pressure Vessel Code Abschnitt III und zusätzlicher kundenspezifischer Anforderungen. Unser nach ISO 9001 zertifiziertes System regelt alle Abläufe, vom Rohstoffeingang bis zur Endkontrolle.

Über 70 % unserer Bestellungen kommen von langjährigen Stammkunden, die auf die konstante Leistung unserer Snubber über mehrere Projekte hinweg vertrauen.

Wo hydraulische Dämpfer zur Rohrsicherung eingesetzt werden

Die YZN-Serie wird in kritischen Rohrleitungssystemen installiert, in denen eine Kombination aus thermischer Flexibilität und sofortiger dynamischer Beschränkung nicht verhandelbar ist.

Kernkraftwerke

Frischdampf, Speisewasser und sicherheitsrelevante Rohrleitungen. Snubber schützen vor seismischen Ereignissen und dynamischen Auswirkungen von Rohrbrüchen und ermöglichen gleichzeitig große thermische Bewegungen während des normalen Betriebs. Vollständige Material- und Testdokumentationspakete sind Standard.

Wärmekraftwerke

Kesselspeiseleitungen, Dampfabzugsleitungen und Turbinen-Bypass-Systeme. Snubber reduzieren vorübergehende Belastungen durch Ventilbetätigungen und verhindern Rohrpeitschen.

Petrochemische und Raffinerieeinheiten

Prozessverrohrung in FCCU, Reformern und Kompressorstationen. Snubber bewältigen durch Zweiphasenströmung verursachte Vibrationen und gelegentliche Druckbelastungen und berücksichtigen gleichzeitig thermische Zyklen.

Stahlwerke und Industriegassysteme

Bei Heißwindöfen und Sauerstofflanzenrohren kommt es zu schnellen Temperaturschwankungen und Vibrationen. Hydraulische Dämpfer sorgen für die Ausrichtung der Rohre, ohne die Wärmeausdehnung einzuschränken.

Pump- und Kompressorstationen

Abflussleitungen, die Pulsationen oder Wasserschlägen ausgesetzt sind. Dämpfer wirken als geschwindigkeitsabhängige Begrenzungen und verhindern eine Belastung der Flansche und Stützen.

Häufig gestellte Fragen

Wie unterscheidet sich ein hydraulischer Dämpfer von einem starren Federbein oder einer Federstütze?

Eine starre Strebe fixiert das Rohr und verhindert jegliche thermische Bewegung, die zu einer übermäßigen Belastung der Rohrleitungen und angeschlossenen Geräte führen kann. Eine Federstütze trägt Schwerkraftlasten, hält aber dynamische Kräfte nicht zurück. Ein hydraulischer Dämpfer erfüllt beide Anforderungen: Er lässt eine langsame thermische Ausdehnung und Kontraktion frei zu und verriegelt sich dann innerhalb von Millisekunden, wenn die Rohrgeschwindigkeit einen voreingestellten Schwellenwert überschreitet. Dies sorgt für dynamischen Halt genau dann, wenn er benötigt wird, ohne die thermische Flexibilität zu beeinträchtigen.

Was bestimmt die Einstellung der Verriegelungsgeschwindigkeit und kann diese angepasst werden?

Der Schwellenwert für die Verriegelungsgeschwindigkeit richtet sich nach der maximal erwarteten Wärmeausdehnungsrate des Rohrs und der Mindestgeschwindigkeit, die sich aus einem dynamischen Ereignis wie einem Wasserschlag oder einem seismischen Schock ergeben würde. Unsere Ingenieure überprüfen die Rohrspannungsanalyse des Projekts, um einen Wert zu ermitteln, der den Snubber während des normalen Betriebs freihält, während eines Übergangs jedoch eine vollständige Rückhaltung gewährleistet. Der Schwellenwert wird werkseitig eingestellt und auf dem Prüfstand funktionsgeprüft; Sollten sich die Betriebsbedingungen ändern, kann die Einstellung bei uns im Werk neu kalibriert werden.

Welche Wartung benötigt ein hydraulischer Dämpfer während seiner Lebensdauer?

Wir empfehlen regelmäßige Funktionstests, um sicherzustellen, dass sich die Einheit bei langsamer Bewegung noch ohne Widerstand bewegt und bei schneller Bewegung korrekt einrastet. In Energie- und Prozessanlagen wird diese Überprüfung üblicherweise alle 3 bis 5 Jahre oder gemäß dem Anlagenwartungsprogramm durchgeführt. Die visuelle Inspektion des Dichtungsbereichs und der Hubanzeige ist unkompliziert. Sollte eine Einheit überholt werden müssen, bieten wir einen Werksservice an, einschließlich Flüssigkeitsaustausch, Dichtungswechsel und Rezertifizierung.

Können YZN-Snubber einer Installation im Freien oder korrosiven Anlagenumgebungen standhalten?

Ja. Der Standardzylinder erhält eine korrosionsbeständige Beschichtung, die für die meisten industriellen Außenumgebungen geeignet ist. Für Küsten-, Offshore- oder chemisch aggressive Atmosphären können wir den Zylinder aus Edelstahl liefern und Kolbenstangenbeschichtungen und Dichtungsmaterialien speziell für diese Bedingungen auswählen. Gerne beraten wir Sie bei der Materialauswahl entsprechend der Standortumgebung und dem Temperaturbereich.

Welche Dokumentation wird für nukleare oder sicherheitskritische Anwendungen bereitgestellt?

Wir bieten vollständige Materialrückverfolgbarkeit für druckführende Komponenten, zertifizierte Werkstestberichte, Hydraulikflüssigkeitszertifizierung, Funktionstestaufzeichnungen und eine Konformitätserklärung mit den geltenden Vorschriften. Wenn es das Projekt erfordert, entspricht die Dokumentation ASME Abschnitt III oder anderen Nuklearstandards. Unser Qualitätssystem wird regelmäßig überprüft und wir können zusätzliche Kundenaudits und Dokumentationsanforderungen berücksichtigen.

Technische Unterstützung und Service

Bei der Auswahl des richtigen Dämpfers für eine Rohrsicherungsanwendung sind Lastdaten, die erwartete thermische Bewegung und der Schwellenwert für die Verriegelungsgeschwindigkeit von entscheidender Bedeutung. Unsere Ingenieure arbeiten anhand Ihrer Rohrspannungsberichte, um die richtige Größe und Einstellung zu bestätigen. Engagierte Kundenbetreuer antworten innerhalb von 24 Stunden auf Anfragen und geben umgehend technische Empfehlungen.

Kundenspezifische Konfigurationen – nicht standardmäßiger Hub, spezielle Materialien für korrosive Atmosphären oder Dokumentation der Nuklearklasse – werden als Routineaufträge und nicht als Ausnahmen behandelt. Nach der Lieferung bieten wir Installations- und Wartungshinweise, einschließlich Empfehlungen für regelmäßige Funktionstests, um eine kontinuierliche Zuverlässigkeit während der gesamten Lebensdauer sicherzustellen.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35.000 m² große Anlage, Jiangsu, China – Export in über 45 Länder.

Hydraulische Dämpfer, die nur dann verriegeln, wenn das Rohr sie benötigt, und den Rest der Zeit nicht stören.
