Stabilisatoren

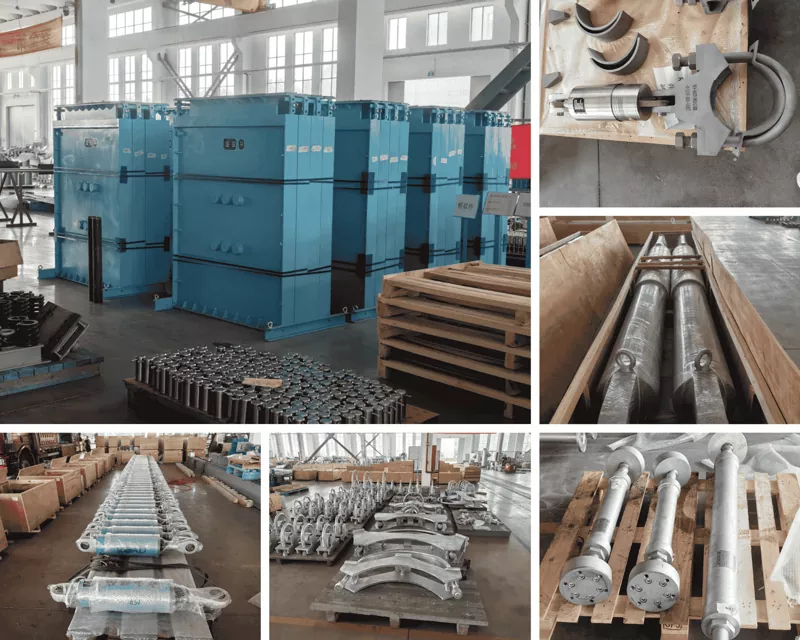

Yangzhou Tianshun entwickelt und fertigt Pendelstreben für Anwendungen in den Bereichen Energieerzeugung, Petrochemie, HVAC, Schiffbau und Nukleartechnik. Seit 2012 liefert unser Werk in Jiangsu, China – 35.000 m² mit über 100 qualifizierten Mitarbeitern – Rohrrückhaltevorrichtungen für Projekte in mehr als 45 Ländern. Jede Stabilisatorstrebe wird unter einem nach ISO 9001:2015 zertifizierten Qualitätssystem gebaut und mit der erforderlichen Test- und Materialdokumentation ausgeliefert.

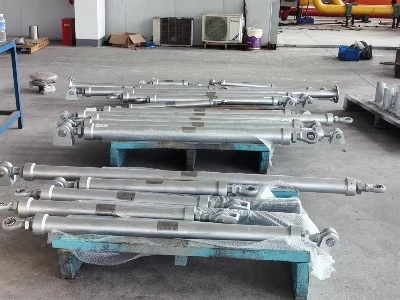

Eine Pendelstrebe begrenzt die seitliche Bewegung eines Rohrs, ohne die Wärmeausdehnung in axialer Richtung einzuschränken. Im Normalbetrieb nimmt es eine langsame thermische Verschiebung entlang der Rohrstrecke auf. Wenn eine Seitenkraft auftritt – durch Wind, seismische Beschleunigung, Wasserschlag, Vibration rotierender Geräte oder Wellenbewegung auf einer Meeresplattform – fungiert die Strebe als starres Element, hält das Rohr in Position und überträgt die Last auf die Gebäudestruktur oder das Stahlgestell. Dies schützt Rohrschweißnähte, Flansche und angeschlossene Geräte vor Ermüdungsschäden und Stößen.

Da die Strebe in jedem beliebigen Winkel eingestellt werden kann, funktioniert sie bei vertikalen, horizontalen und geneigten Installationen. Durch die Einstellbarkeit seiner Länge kann das Baustellenteam es an die bestehende Lücke zwischen der Rohrbefestigung und dem strukturellen Ankerpunkt anpassen und so Toleranzen absorbieren, die in Zeichnungen nicht immer vorhersehbar sind.

Aufbau und Hauptmerkmale

Gehäuse aus hochfestem Stahl

Das Strebenrohr, die Endbeschläge und die Hardware werden aus Kohlenstoffstahl oder niedriglegiertem Stahl hergestellt, der für die angegebene Last und Temperatur ausgewählt wird. Jeder Charge liegen Standardmaterialzertifikate bei, die die mechanischen Eigenschaften und die chemische Zusammensetzung bestätigen. Für korrosive oder maritime Umgebungen stehen Edelstahlsorten zur Verfügung.

Einstellbare Länge für Feldgenauigkeit

Durch einen Teleskop- oder Gewindeeinstellmechanismus kann die Strebe vor Ort auf die exakte Einbaulänge eingestellt werden. Typische Verstellwegoptionen sind ±25 mm, ±50 mm und ±100 mm. Durch diese Einstellbarkeit kann die Strebe ohne Schneiden oder Schweißen installiert werden und gleicht geringfügige Fehlausrichtungen zwischen dem Rohrschuh und der Struktur aus.

Mehrere Endverbindungsoptionen

Um unterschiedlichen Rohrbefestigungen und strukturellen Schnittstellenanordnungen gerecht zu werden, kann die Strebe mit Kugelgelenken, Gabelköpfen oder Gewindestangenanschlüssen geliefert werden. Kugelgelenke ermöglichen eine Winkeldrehung und verhindern die Einleitung von Biegemomenten in das Federbeinrohr. Gabelkopfenden bieten eine einfache Stiftverbindung für unkomplizierte Installationen. Wir liefern den Endtyp, der den Standarddetails des Projekts entspricht.

Korrosionsschutz für lange Lebensdauer

Die Standardoberflächenbehandlung erfolgt durch Feuerverzinkung, die für eine gleichmäßige Abdeckung innerhalb und außerhalb des Rohrs sorgt. Für einen verbesserten Schutz bieten wir hochschichtige Epoxidharzbeschichtungen, fusionsgebundene Epoxidharzsysteme (FBE) und dreischichtige Polyethylensysteme (3PE) an. Die Wahl der Beschichtung wird auf der Grundlage der atmosphärischen Bedingungen und der Betriebstemperatur vor Ort abgestimmt.

Einhaltung internationaler Standards

Pendelstreben werden gemäß ASME B31.1 und B31.3 für Prozess- und Stromleitungen, MSS SP-58 für Rohrhalterungen und GB/T-Standards entworfen und hergestellt. Wenn die Projektspezifikation alternative Codes erfordert, prüfen wir die technische Kompatibilität und liefern gemäß der geltenden Norm.

Technische Spezifikationen

Traglasten über 480 kN und nicht standardmäßige Verfahrwege werden als Sonderanfertigungen behandelt. Unser Ingenieurteam überprüft den Entwurf für den gegebenen Lastfall und stellt vor der Herstellung Genehmigungszeichnungen zur Verfügung.

Optionales Zubehör

Um spezifische Installations- und Leistungsanforderungen zu erfüllen, kann das folgende Zubehör enthalten sein:

Dynamische Rückhaltesysteme mit geschwindigkeitsabhängiger Sperrfunktion für gelegentliche Impulsbelastungen

Mit der Strebe kombinierte Federschwingungsisolatoren dämpfen hochfrequente Schwingungen in Rohrleitungen mit kleinem Durchmesser

Starre Verbindungsstangen für Anwendungen, bei denen keine Längenverstellung erforderlich ist und eine einfache Zugstange bevorzugt wird

Verbesserte Korrosionsschutzbeschichtungen wie FBE und 3PE für den Erd- oder Unterwassereinsatz

Diese Zubehörteile werden im Werk integriert und die komplette Baugruppe wird vor dem Versand als Einheit getestet.

Qualitätskontrolle und Dokumentation

Jede Pendelstrebe wird auf ihre Abmessungen überprüft und gegebenenfalls einer Belastungsprüfung unterzogen, um die angegebene Tragfähigkeit zu bestätigen. Für dynamische oder seismische Anwendungen bieten wir Prüfzertifikate und eine Materialrückführung auf die Schmelzzahl an. Schweißnähte werden durch Fachpersonal mittels Sicht- und bei Bedarf auch Eindringprüfung geprüft.

Unsere nach ISO 9001 zertifizierten Verfahren steuern den gesamten Prozess, von der Eingangsprüfung von Stahl und Beschichtungsmaterialien bis hin zur Endmontage und Verpackung. Mehr als 70 % unserer Bestellungen kommen von Stammkunden, die Projekt für Projekt auf die Leistung unserer Rohrhalterungen vertrauen.

Wo Stabilisatorstreben installiert sind

Stromerzeugung

Hauptdampf- und Speisewasserleitungen in Wärme- und Kernkraftwerken sind auf Pendelstreben angewiesen, um seitliche Bewegungen bei Dampfschlägen und seismischen Ereignissen einzudämmen, ohne das axiale thermische Wachstum einzuschränken.

Petrochemische Anlagen und Raffinerieanlagen

Rohrgestelle in Prozesseinheiten sind mit Pendelstreben ausgestattet, um Schwankungen durch Wind, Druck und Zweiphasenströmungsvibrationen zu begrenzen. Durch die verstellbare Länge sind sie praktisch zum Nachrüsten in bestehende, überfüllte Racks.

HVAC und Hochhäuser

Kaltwassersteigleitungen, Kondensatorwasserleitungen und Rohrleitungen in hohen Gebäuden verwenden Pendelstreben, um seitliche Bewegungen zu kontrollieren, die durch Temperaturschwankungen und Gebäudeschwankungen verursacht werden. Die verzinkte Oberfläche eignet sich für exponierte Innen- und Außenbereiche.

Schiffbau und Meeresplattformen

Rohrleitungen auf Schiffen und Offshore-Plattformen sind ständigen Bewegungen durch Wellen und Maschinen ausgesetzt. Pendelstreben mit Edelstahlkörpern und hochkorrosionsbeständigen Beschichtungen sorgen für die Ausrichtung und schützen Rohrverbindungen vor Ermüdung in diesen aggressiven Umgebungen.

Nukleare Anlagen

Sicherheitsrelevante Rohrleitungssysteme verwenden Pendelstreben, die auf die projektspezifischen Nuklearvorschriften abgestimmt sind, mit vollständigen Material- und Testdokumentationspaketen.

Häufig gestellte Fragen

Wie unterscheidet sich eine Pendelstrebe von einer starren Strebe oder einem Stoßdämpfer?

Eine starre Strebe blockiert alle Bewegungen, einschließlich der Wärmeausdehnung, die das Rohr überbeanspruchen kann. Ein hydraulischer Dämpfer ermöglicht langsame thermische Bewegungen und blockiert nur bei schnellen dynamischen Bewegungen. Eine Pendelstrebe sorgt für eine starre seitliche Zurückhaltung in einer Ebene und ermöglicht gleichzeitig eine axiale thermische Verschiebung, wodurch sie für Anwendungen geeignet ist, bei denen die Richtung der thermischen Ausbreitung bekannt und die seitliche Belastung vorhersehbar ist.

Welche Temperaturgrenze gilt für die Standard-Kohlenstoffstahlstrebe?

Standardmäßige Kohlenstoffstahlstreben mit feuerverzinkter Oberfläche können bis zu ca. 350 °C betrieben werden. Für höhere Temperaturen bis 550 °C verwenden wir legierten Stahl und Hochtemperaturbeschichtungen oder lassen den Körper unbeschichtet. Auch die Endverbindungskomponenten werden entsprechend der erhöhten Temperatur ausgewählt. Wir empfehlen Ihnen, bei der Anfrage Ihre tatsächliche Rohroberflächentemperatur mitzuteilen, damit das richtige Material ausgewählt werden kann.

Kann die Stabilisatorstrebe in jeder Ausrichtung eingebaut werden?

Ja. Die Strebe kann vertikal, horizontal oder schräg montiert werden. Die Kugelgelenk-Endverbindungen gleichen Winkelfehlausrichtungen aus und die einstellbare Länge gleicht Standorttoleranzen in jeder Ausrichtung aus. Die einzige Voraussetzung ist, dass die Struktur an beiden Enden die angegebene Last tragen kann.

Ist eine Anpassung über die aufgeführten Bereiche hinaus möglich?

Wir liefern regelmäßig Stabilisatoren mit Belastungen über 480 kN, nicht standardmäßigen Verstellwegen und speziellen Endbeschlägen. Kundenspezifische Bestellungen werden mit Genehmigungszeichnungen und Konstruktionsberechnungen abgewickelt, die vor Beginn der Fertigung bereitgestellt werden.

Welche Unterlagen liegen einer Sendung bei?

Zu jeder Bestellung gehören Materialtestzertifikate, Maßberichte, Konformitätserklärungen zur Oberflächenbehandlung und bei Bedarf auch Funktionstestprotokolle. Für nukleare oder sicherheitskritische Anwendungen stellen wir eine vollständige Rückverfolgbarkeits- und Compliance-Dokumentation gemäß den Angaben in der Bestellung bereit.

Was sind Ihre typischen Vorlaufzeiten?

Standard-Stabilisatoren mit gängigen Spezifikationen können in vier bis fünf Wochen hergestellt werden. Größere Lasten, legierte Stähle und spezielle Beschichtungen können den Zeitplan verlängern. Wir bestätigen den genauen Liefertermin zum Zeitpunkt der Angebotserstellung und sorgen für eine transparente Produktionsplanung.

Zusammenarbeit mit Tianshun

Wenn Sie uns bezüglich einer Anforderung an eine Stabilisatorstrebe kontaktieren, antwortet Ihnen innerhalb von 24 Stunden ein engagierter Kundenbetreuer mit Kenntnissen in der Produktentwicklung. Unser Team überprüft Ihre Lastdaten, Betriebstemperatur, Rohrgröße und Endverbindungspräferenz, um eine Konfiguration vorzuschlagen, die sowohl zum Design als auch zum Standort passt. Sonderlängen, Sonderbeschichtungen und Dokumentationspakete gehören bei uns zum Alltag und sind keine Ausnahme.

Nach der Lieferung stehen wir Ihnen weiterhin für Installationsberatung und Nachinstallationsunterstützung zur Verfügung. Das langfristige Vertrauen unserer Kunden, das sich in Wiederholungsaufträgen von über 70 % widerspiegelt, bestätigt, dass unsere Stabilisatorstreben auch nach jahrelangem Einsatz die erwartete Leistung erbringen.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35.000 m² großes Werk, Jiangsu, China – Export in über 45 Länder.

Pendelstreben, die das Rohr seitlich halten und es gleichzeitig axial atmen lassen.
