Abgestimmter Massendämpfer

Ein abgestimmter Massendämpfer, oft TMD oder harmonischer Absorber genannt, ist ein sekundäres Masse-Feder-Dämpfer-System, das an einem Punkt mit hoher Schwingungsamplitude an einer Struktur befestigt ist. Seine Aufgabe ist es, Resonanzbewegungen entgegenzuwirken. Wenn Wind, Fußgängerverkehr oder Maschinen eine der Eigenfrequenzen der Struktur anregen, schwingt das TMD gegenläufig, entzieht der Primärstruktur mechanische Energie und gibt sie als Wärme ab. Das Ergebnis ist eine spürbare Reduzierung von Schwankungen, Beschleunigungen und Verschiebungen, was den Komfort für die Insassen verbessert, nichtstrukturelle Elemente schützt und die Lebensdauer verlängert.

Yangzhou Tianshun liefert abgestimmte Massendämpfer für Gebäude, Brücken, Industrieanlagen und schlanke Architekturelemente. Die Konstruktions- und Fertigungsarbeiten werden durch mehr als zwei Jahrzehnte Erfahrung in der Dämpfungstechnologie unterstützt und unter einem Qualitätsmanagementsystem durchgeführt, das den Anforderungen der ISO 9001 entspricht.

Wie die drei Komponenten auf die Struktur abgestimmt sind

Ein TMD funktioniert, weil drei Parameter – Masse, Steifigkeit und Dämpfung – an die dynamischen Eigenschaften der Hoststruktur angepasst werden.

Die Masse wird als Bruchteil der modalen Masse des Zielschwingungsmodus bemessen. Typische Massenverhältnisse liegen zwischen 0,5 % und 5 % der Modalmasse, abhängig vom verfügbaren Platz, der erforderlichen Leistung und den strukturellen Einschränkungen. Eine größere Masse führt im Allgemeinen zu einer stärkeren Vibrationsreduzierung, belastet aber auch den Boden oder Rahmen zusätzlich durch die Schwerkraft.

Die Steifigkeit, die üblicherweise durch Schraubenfedern oder Blattfedern bereitgestellt wird, wird so gewählt, dass die Eigenfrequenz des TMD nahezu mit der störenden Strukturfrequenz übereinstimmt. Manchmal wird ein kleiner absichtlicher Versatz eingeführt, um die effektive Bandbreite zu erweitern. Wenn die Struktur zu schwingen beginnt, schwingt die TMD-Masse mit nahezu derselben Frequenz, aber phasenverschoben, wodurch eine Trägheitskraft erzeugt wird, die der Bewegung der Struktur entgegenwirkt.

Das Dämpfungselement – ​​oft ein Viskosedämpfer oder ein Wirbelstromdämpfer – steuert die Amplitude der Eigenschwingung des TMD und bestimmt, wie viel Energie pro Zyklus entfernt werden kann. Zu wenig Dämpfung führt zu einem scharfen, aber schmalen Ansprechverhalten; Zu viel blockiert die Masse und macht den Nutzen zunichte. Das optimale Dämpfungsverhältnis wird auf der Grundlage des Massenverhältnisses und der gewünschten Leistung im interessierenden Frequenzbereich berechnet.

Sobald diese drei Parameter richtig eingestellt sind, funktioniert das TMD ohne externe Stromversorgung, Ventile oder Steuersignale. Es reagiert automatisch, wenn die Struktur in Resonanz gerät, und bleibt unter unkritischen Bedingungen inaktiv.

Design- und Herstellungsansatz

Bei jedem von uns gelieferten TMD handelt es sich um eine projektspezifische Baugruppe. Wir beginnen mit der Modalanalyse der Struktur – den Eigenfrequenzen, Modenformen und Modalmassen – die normalerweise vom zuständigen Bauingenieur bereitgestellt wird. Aus diesen Daten wählen wir die Masse aus, berechnen die erforderliche Federsteifigkeit und definieren die Dämpfungseigenschaften, die die gewünschte Reduzierung der Beschleunigung oder Verschiebung bewirken.

Der Massekörper besteht typischerweise aus Stahlplatten, die zu einem kompakten Block verschraubt oder verschweißt sind. Federn werden bei spezialisierten Herstellern mit der exakt erforderlichen Geschwindigkeit und Lebensdauer bestellt. Die Dämpfung kann je nach Hub, Lebensdauer und Wartungspräferenzen durch viskose Flüssigkeitselemente, viskoelastische Polster oder magnetische Wirbelstromsysteme erreicht werden. Alle Komponenten werden in einem starren Trägerrahmen zusammengebaut und ausgerichtet, der dann an der Struktur befestigt wird.

Die Materialrückverfolgbarkeit der tragenden Teile wird gewährleistet und Federzertifikate sind im Dokumentationspaket enthalten. Vor dem Versand überprüfen wir die Eigenfrequenz und das Dämpfungsverhältnis des zusammengebauten TMD auf einem Prüfstand. Zusammen mit dem Produkt wird ein Bericht geliefert, der bestätigt, dass das Gerät die Designziele erfüllt.

Technischer Umfang

Für Anwendungen mit sehr niedrigen Frequenzen, wie z. B. hohe Schornsteine ​​oder Aussichtstürme, können Pendel-TMDs geliefert werden, bei denen die durch die Schwerkraft wiederherstellende Kraft für die erforderliche Steifigkeit sorgt.

Wo abgestimmte Massendämpfer einen messbaren Unterschied machen

Brücken und Pylone

Fußgängerbrücken und Straßenbrücken mit großer Spannweite sind anfällig für seitliche Schwankungen, die durch Fußgänger verursacht werden, und durch Wind verursachte Vibrationen. Ein unter dem Deck oder im Inneren des Pylons installiertes TMD reduziert die Beschleunigung auf ein angenehmes Maß und verhindert Ermüdungserscheinungen in Kabeln und Gelenken.

Hohe, schlanke Strukturen

Bei Schornsteinen, Fernsehtürmen und Aussichtstürmen kommt es zu Wirbelablösungen und durch Böen verursachten Seitenwindvibrationen. Ein TMD an der Spitze oder in der Nähe des Schwingungsbauchs des kritischen Modus verringert die Amplitude und schützt die Strukturhülle.

Fußgängerstrukturen

Treppen, Auditoriumsbalkone und Fußgängerbrücken, die durch Gehen, Laufen oder rhythmische Bewegungen der Menschenmenge erregt werden, können mit einem TMD verstimmt werden. Masse, Federn und Dämpfer sind häufig unter dem Laufsteg oder in einer Zwischendecke verborgen.

Industriegebäude und Ausrüstungsplattformen

Ventilatoren, Kompressoren, Zentrifugen und andere rotierende Maschinen erzeugen konstante Schwingungen bei bekannten Frequenzen. Die Abstimmung eines Dämpfers auf die Betriebsgeschwindigkeit des Geräts oder die Resonanzfrequenz des Bodens verhindert, dass sich Vibrationen auf angrenzende Bereiche ausbreiten, und reduziert den Wartungsaufwand an Rohrverbindungen und Schaltschränken.

Gebäudegeschosse mit großen offenen Spannweiten

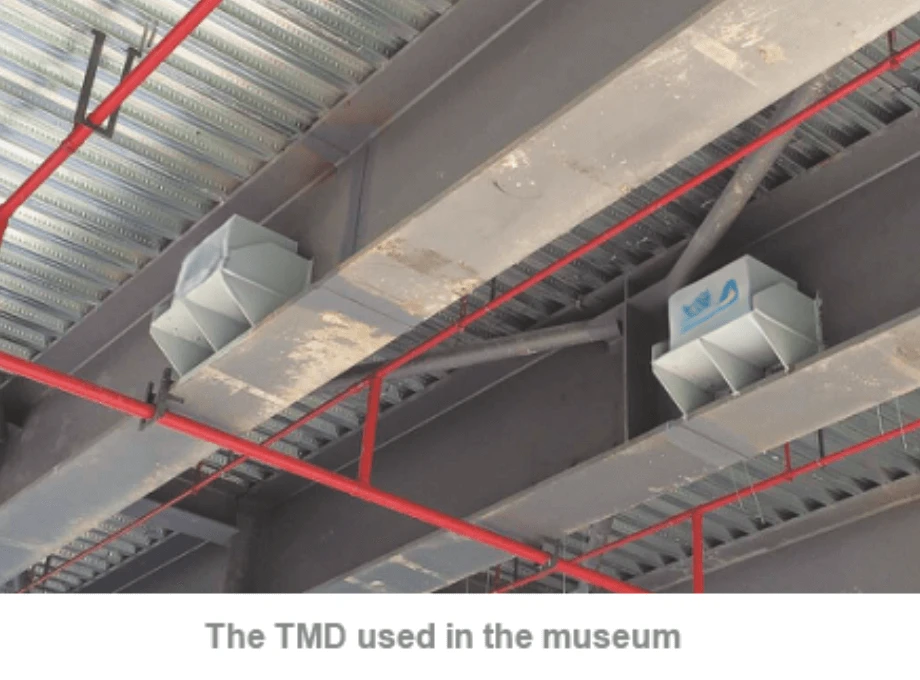

Büroböden, Turnhallen und Konzertsäle mit niedriger Eigenfrequenz können sich federnd anfühlen, wenn sich Menschenmengen im Rhythmus bewegen. Ein im Deckenhohlraum oder unter dem Doppelboden installiertes TMD dämpft die Bewegung, ohne die architektonische Gestaltung zu verändern.

Häufig gestellte Fragen

Wie bestimmen Sie die richtige Größe und Abstimmung für ein TMD?

Der Bauingenieur stellt die Ergebnisse der Modalanalyse bereit: Eigenfrequenzen, Modenformen und Modalmassen. Anschließend berechnen wir Masse, Steifigkeit und Dämpfung anhand etablierter Tuning-Formeln. Wenn eine Feldmesskampagne zur Überprüfung der Bestandsfrequenzen erforderlich ist, können wir diesen Prozess unterstützen und das TMD vor der endgültigen Inbetriebnahme optimieren.

Kann ein TMD für mehrere Vibrationsmodi funktionieren?

Ein einzelner TMD ist auf eine bestimmte Frequenz abgestimmt. Wenn mehrere Modi gesteuert werden müssen, können mehrere TMDs installiert werden, die jeweils auf eine andere Frequenz abzielen. Alternativ kann eine verteilte Anordnung kleinerer TMDs ein breiteres Frequenzband abdecken.

Benötigt ein TMD Wartung?

Mechanische Komponenten wie Federn und Lager sollten in regelmäßigen Abständen visuell überprüft werden, und die Eigenfrequenz kann regelmäßig mit tragbaren Beschleunigungsmessern überprüft werden. Die Dämpfungselemente, insbesondere wenn es sich um abgedichtete Flüssigkeitsdämpfer handelt, sind während ihrer Auslegungslebensdauer typischerweise wartungsfrei. Wir legen jeder Lieferung einen Prüfplan bei.

Beeinflusst das Hinzufügen eines TMD die statische Belastung des Gebäudes?

Ja, der TMD fügt eine konzentrierte Totlast hinzu, die seiner Masse entspricht. Dies muss der Statiker bei der Boden- oder Rahmenkonstruktion berücksichtigen. Wir stellen bereits zu Beginn des Entwurfsprozesses genaue Angaben zu Gewicht, Grundfläche und Befestigungsdetails bereit, sodass bei Bedarf lokale Verstärkungen einbezogen werden können.

Was ist die typische Lieferzeit für ein kundenspezifisches TMD?

Die Lieferzeiten hängen von der Massegröße und dem Dämpfertyp ab. Als Referenz kann ein Standard-TMD im Bereich von 500 kg bis 5.000 kg in zehn bis vierzehn Wochen gebaut und getestet werden. Bei größeren Einheiten oder solchen, die umfangreiche Qualifizierungstests erfordern, kann es länger dauern, was wir in der Angebotsphase bestätigen.

Zusammenarbeit mit Tianshun

Senden Sie uns Ihre Modaldaten oder eine Beschreibung des Vibrationsproblems, und ein Anwendungstechniker wird Ihnen innerhalb eines Arbeitstages mit einer vorläufigen TMD-Konfiguration und einer Leistungsschätzung antworten. Wir arbeiten mit dem Projektteam zusammen, um die Massengeometrie, die Federanordnung und den Dämpfungstyp so zu finalisieren, dass der Dämpfer in den verfügbaren Raum passt und die Leistungsspezifikation erfüllt. Kundenspezifische Oberflächen, wetterfeste Gehäuse und Fernüberwachungsinstrumente gehören zu unserem Standardangebot.

Unsere Produktionsmeilensteine ​​werden offen kommuniziert und wir stellen einen abschließenden Testbericht zur Verfügung, der die As-Built-Tuning-Parameter bestätigt. Nach der Lieferung stehen wir Ihnen weiterhin für Inbetriebnahmeunterstützung und langfristige Wartungsberatung zur Verfügung.

Abgestimmte Massedämpfer, die sich gegen die Bewegung bewegen und so die Struktur beruhigen, ohne dass ein einziges Watt externer Strom benötigt wird.
