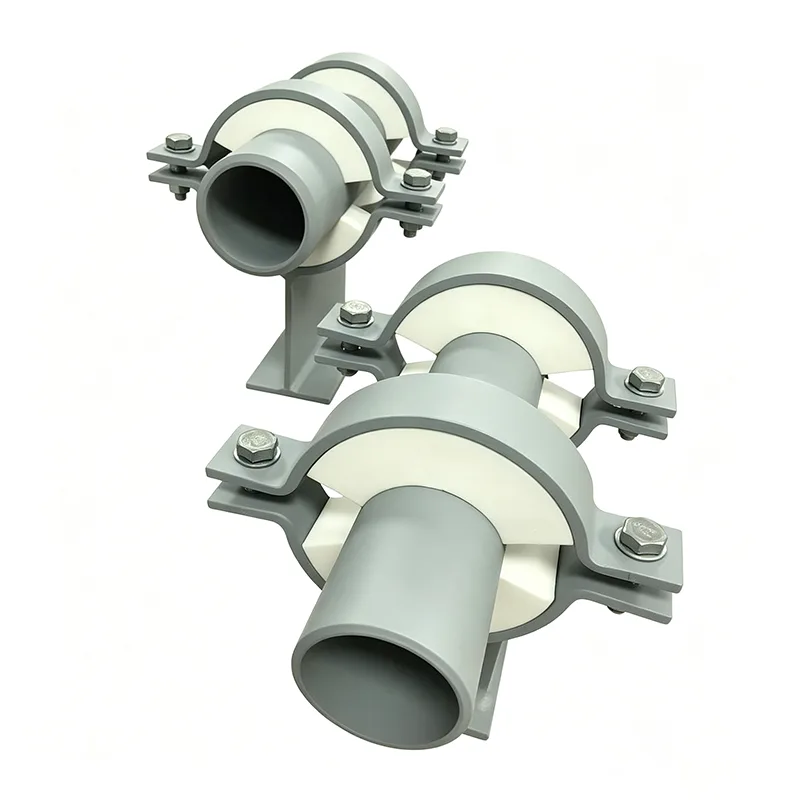

Isolierte Rohrhalterungen

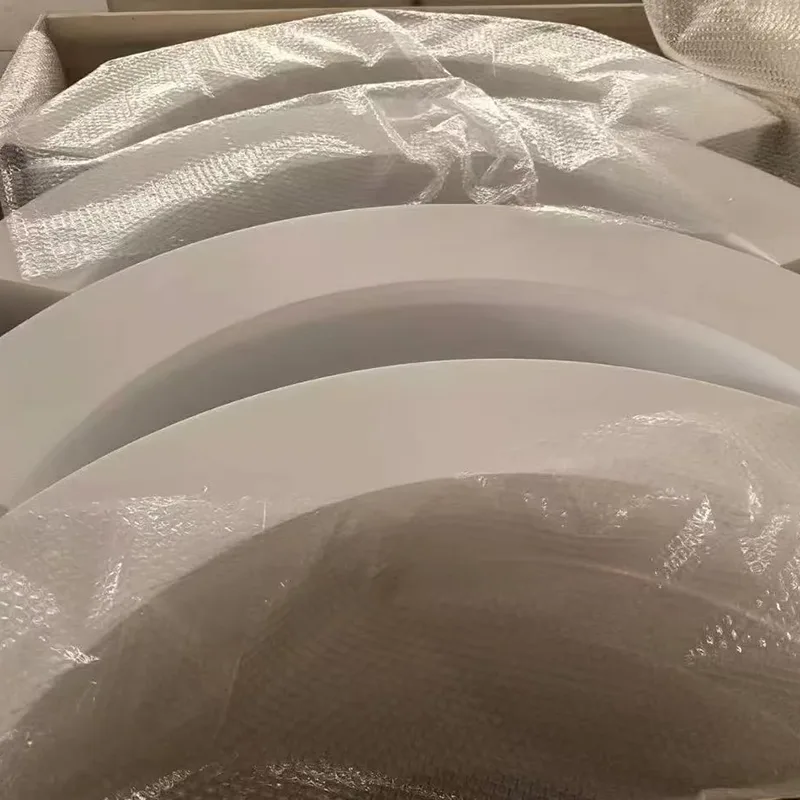

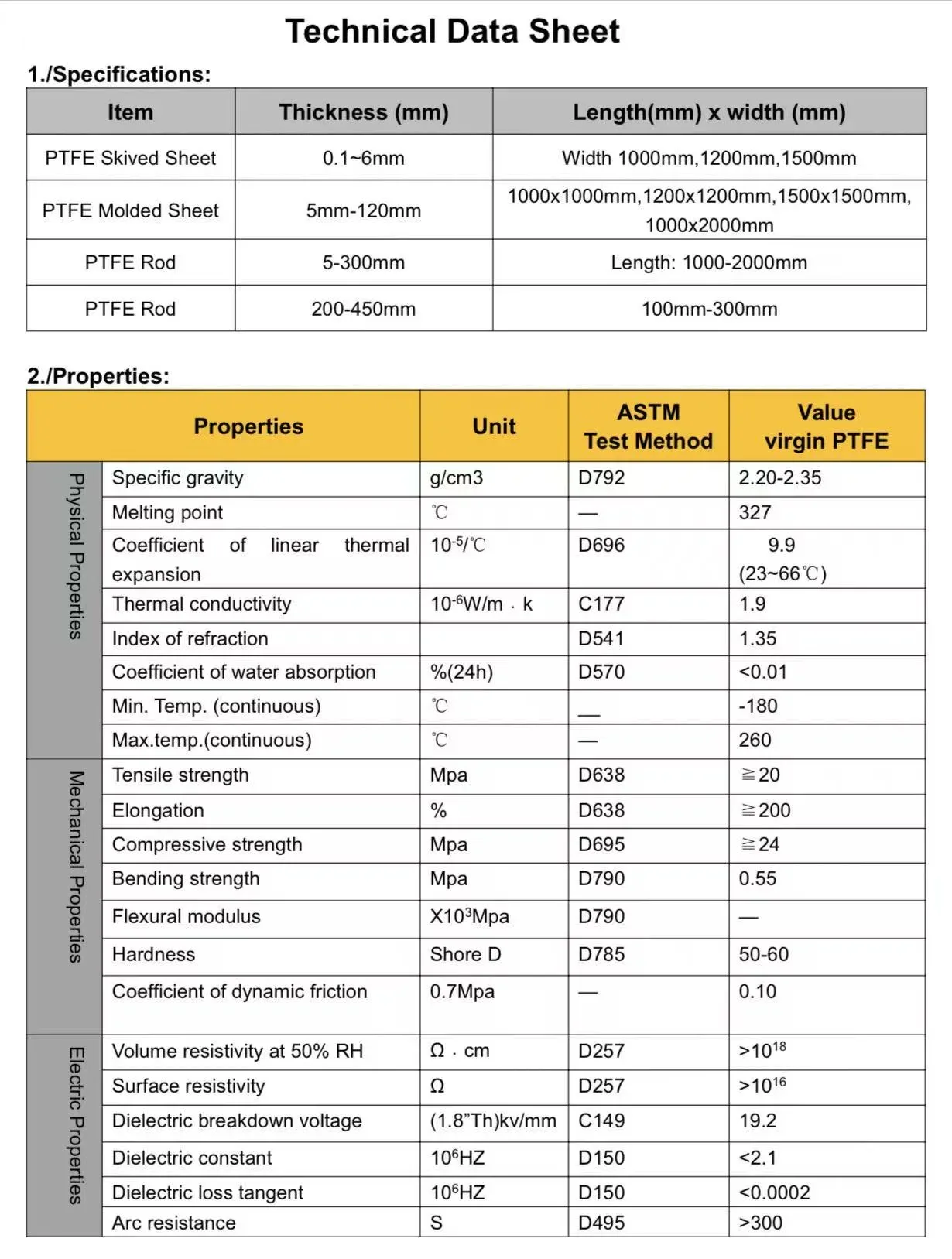

Hierbei handelt es sich um eine speziell entwickelte Halterung für isolierte Rohrleitungen, die zur Aufnahme von Isolierungen aus präzisionsgefertigtem und formgepresstem PTFE entwickelt wurde. Auf dem russischen Markt besteht derzeit eine starke Nachfrage nach diesem Produkt. In China schwankt die Qualität von PTFE-Produkten erheblich, was es für internationale Händler schwierig macht, qualitativ hochwertige Artikel zu beschaffen. Unser Unternehmen verwendet hochwertige Materialien und fertigt Stützen in einem Größenbereich von DN20 bis DN1200.

Eine nicht isolierte Stütze an einem ansonsten gut isolierten Rohr ist ein Loch im System. An einer Kaltwasserleitung tropft Kondenswasser. Über eine Dampfleitung strahlt es Wärme ab. In einem Kryorohr entzieht es der Luft Feuchtigkeit und gefriert sie fest. Der Zweck einer isolierten Rohrhalterung besteht darin, diese Lücke zu schließen – das Gewicht des Rohrs, des Inhalts und der Isolierung zu tragen, ohne einen thermischen Kurzschluss zwischen dem Rohr und der Struktur zu erzeugen.

Yangzhou Tianshun entwickelt und fertigt seit 2012 isolierte Rohrhalterungen für Fernkältenetze, industrielle Dampfsysteme, LNG-Terminals und Lebensmittelverarbeitungsanlagen weltweit. Wir bauen jede Stütze als einzelne, belastungsgeprüfte Baugruppe mit vollständig integriertem Isolierblock, sodass Sie die thermische Trennung nicht vor Ort herstellen müssen.

So funktioniert die thermische Trennung

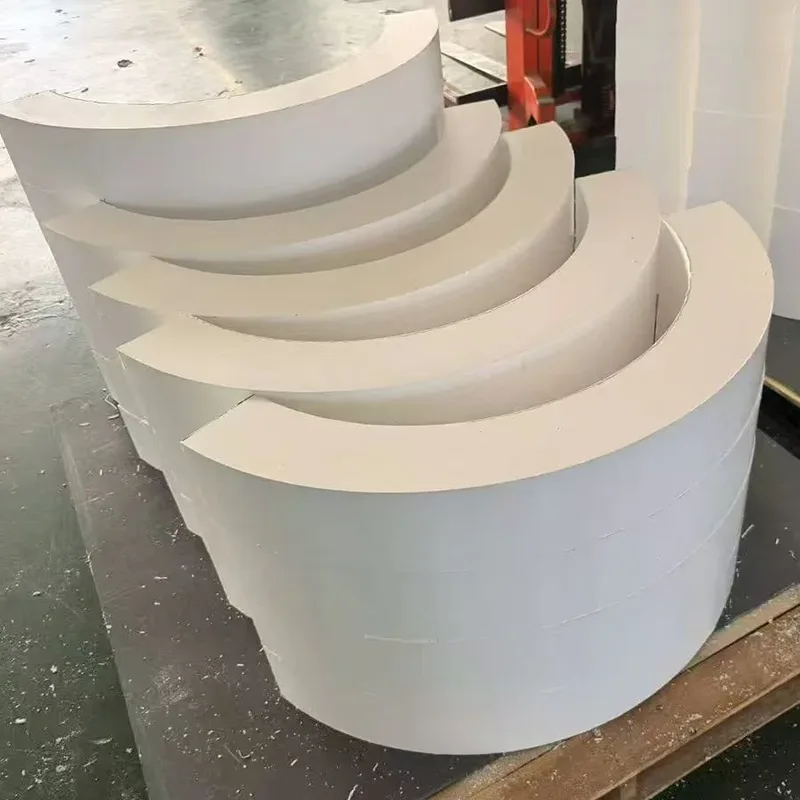

Bei einem Standard-Rohrschuh liegt der Metallsattel direkt auf der Metallgrundplatte auf. Wärme oder Kälte werden direkt weitergeleitet. Bei einem isolierten Träger sitzt ein starrer Isolierblock zwischen den beiden Metallteilen. Die Rohrlast wandert vom Sattel in die Isolierung und von der Isolierung in die Grundplatte. Der Sattel berührt zu keinem Zeitpunkt die Grundplatte. Der Block ist so bearbeitet, dass er auf einer Seite dem Rohrdurchmesser und auf der anderen Seite der Stahlbasis entspricht, sodass vollständiger Kontakt und keine Punktlasten gewährleistet sind.

Das Blockmaterial ist so ausgewählt, dass es bei der Auslegungstemperatur stabil bleibt. Hochdichtes Polyisocyanurat (PIR) eignet sich für Kaltwasser- und Glykolleitungen. Schaumglas eignet sich für kryogene Anwendungen bis zu -196 °C und bietet eine Wasserdampfdurchlässigkeit von nahezu Null. Kalziumsilikat hält Dampf- und Heißölleitungen bis zu 650 °C stand. Die Druckfestigkeit des Blocks wird anhand der vollen Hydrotestlast – nicht nur des Betriebsgewichts – geprüft, damit er bei der Inbetriebnahme nicht zerdrückt.

Eine Dampfsperre, die nicht beim Träger Halt macht

Bei kalten Leitungen ist das Eindringen von Feuchtigkeit langfristig die größte Gefahr. Wasserdampf, der in die Isolierung eindringt, kondensiert, gefriert oder korrodiert die Rohroberfläche. Unsere Isolierstützen sind mit einer durchgehenden metallischen Dichtmanschette rund um den Isolierblock aufgebaut. Bis zu diesem Kragen führt das Baustellenteam den Rohrisolationsmantel hoch und dichtet ihn mit Kleber oder Klebeband ab. Keine Lücke. Kein handgeschnittener Patch. Nur eine saubere, inspizierbare Dampfdichtung, die dicht bleibt.

Wenn das Rohr verschoben werden muss, bleibt die Isolierung an Ort und Stelle

Viele isolierte Leitungen dehnen sich mit der Temperatur aus und ziehen sich zusammen. Eine feste Unterstützung würde dieser Bewegung entgegenwirken. Wir integrieren eine reibungsarme Gleitfläche direkt in die Trägerbaugruppe. Ein poliertes Edelstahlblech wird auf die Unterseite des Isolierblocks (oder auf eine darunter liegende Lastverteilungsplatte) geklebt. Auf der Oberseite der Grundplatte ist eine mit PTFE oder Graphit imprägnierte Unterlage aufgeklebt. Die beiden Oberflächen gleiten mit einem Reibungskoeffizienten aneinander, der so niedrig ist, dass die thermischen Kräfte des Rohrs diesen überwinden können. Die gesamte Gleitschnittstelle ist im Stützkörper eingeschlossen und vor Staub, Sand und Wasser geschützt, sodass sie während der gesamten Lebensdauer des Systems frei beweglich bleibt.

Passend zu Ihren Rohrspezifikationen entwickelt, kein Katalog

Wir wählen keine isolierte Stütze von der Stange. Jede Bestellung wird nach Ihren Wünschen konfiguriert:

Rohrgröße und Wandstärke

Dämmmaterial und Dicke

Betriebs- und Auslegungstemperaturen

Stützlasten (Eigengewicht, Hydrotest, gelegentlich)

Bewegungsanforderungen (Axialschlitten, Festanker, seitliche Führung)

Umweltexposition (Innenraum, Außenbereich, Küste, Nassbereich, Brandzone)

Die Stahlkomponenten bestehen standardmäßig aus feuerverzinktem Kohlenstoffstahl, wobei Edelstahl (304L, 316L) für korrosive oder hygienische Anwendungen erhältlich ist. Alle strukturellen Schweißarbeiten werden von qualifizierten Schweißern nach zertifizierten Verfahren durchgeführt.

Branchenübergreifende Anwendungen

Kaltwasser und Fernkühlung: Keine Kondensation, kein Tropfen, kein CUI.

Dampf und Heißwasser: Minimaler Wärmeverlust, sichere Berührungstemperaturen und Gleitplatten, die sich ausdehnen.

Kryogen und LNG: Zellglas-Isolierblöcke, Edelstahlkörper und Kaltschuhe, die Eis auf der Struktur verhindern.

Lebensmittel und Pharmazeutik: Edelstahl, hygienische Oberflächen, gekapselte Isolierung und vollständige Waschbarkeit.

Öl und Gas: Materialien für den sauren Einsatz, Brandschutzoptionen und dampfdichte Designs für Küsten- und Offshore-Umgebungen.

Dokumentation, die jede Bestellung unterstützt

Zu jeder Lieferung gehören Materialzertifikate gemäß EN 10204 Typ 3.1, Isolierungsdatenblätter mit Druckfestigkeits- und Wärmeleitfähigkeitswerten, Dimensionsprüfberichte und bei Bedarf Belastungstestzertifikate. Für Öl- und Gasprojekte können wir HIC-Testberichte und NACE-Konformitätsdokumentation bereitstellen. Für Anwendungen in Lebensmittelqualität sind Oberflächenbeschaffenheitsberichte und Materialdeklarationen Standard.

FAQ

F: Können Sie jede Art und Dicke der Isolierung anpassen?

A: Ja. Wir bearbeiten den Isolierblock genau auf Ihren Rohraußendurchmesser und Ihre Isolierstärke und wählen das Blockmaterial für Ihre Betriebstemperatur aus.

F: Liefern Sie die komplette Einheit einschließlich der Gleitplatte, wenn eine Bewegung erforderlich ist?

A: Ja. Wir können an der Basis eine Gleitplatte aus PTFE oder Graphit integrieren, die vollständig im Stützkörper eingeschlossen ist.

F: Wie verhindern Sie, dass der Isolierblock nass wird?

A: Der Block ist vollständig im Stahlstützkörper eingekapselt, und wir liefern eine Metalldichtmanschette für eine kontinuierliche Dampfsperrverbindung zur Rohrisolierung.

F: Was passiert, wenn mein Rohr aus Edelstahl besteht oder hygienische Bedingungen erfordert?

A: Wir fertigen den gesamten Träger aus Edelstahl 304L oder 316L mit gebeizten und passivierten Oberflächen, geeignet für Wasch- und Lebensmittelumgebungen.

F: Kann ich eine feuerbeständige Version erhalten?

A: Ja. Wir können passive Brandschutzmaterialien einbauen, die für die Belastung durch Zellulose- oder Strahlfeuer ausgelegt sind und so die Tragfähigkeit über den erforderlichen Zeitraum aufrechterhalten.

Eine isolierte Rohrhalterung ist eine kleine Komponente in einem großen Projekt, aber ein fehlerhaftes Bauteil – zerbrochene Isolierung, eine geplatzte Dampfsperre, eine festsitzende Gleitplatte – kann einen ungeplanten Stillstand erzwingen. Wir stellen diese Stützen seit über einem Jahrzehnt her und versenden in mehr als 45 Länder, wobei über 70 % unseres Geschäfts von Stammkunden stammen. Diese Aufzeichnung existiert, weil wir jede Stütze als konstruierte Baugruppe und nicht als Lagerartikel behandeln. Senden Sie uns Ihren Rohrplan und Ihre Isolierungsspezifikation. Wir senden Ihnen innerhalb eines Tages ein maßgeschneidertes Angebot und einen verbindlichen Preis zu.
