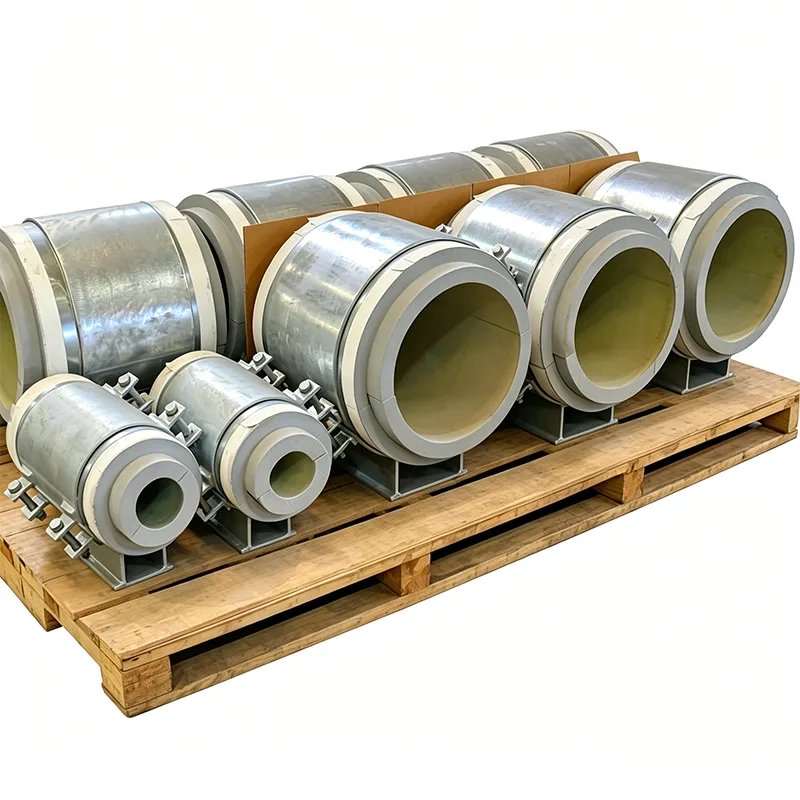

Auf dem Boden montierte, vorisolierte Rohrhalterungen

Die vor Ort hergestellte Isolierung um Rohrhalterungen führt zu Schwachstellen in jedem vorisolierten System. Die auf der Basis montierten vorisolierten Rohrhalterungen von Yangzhou Tianshun werden als einzelne, werkseitig gefertigte Einheit mit einem vollständig gekapselten Isolierblock, integrierter Dampfsperre und optionalen Gleitplatten geliefert – was den Arbeitsaufwand vor Ort verringert, Wärmebrücken eliminiert und die Installation beschleunigt. Fordern Sie ein Angebot an, senden Sie Ihre Isolierungsspezifikation oder besprechen Sie Ihre Projektanforderungen.

Bei einem vorisolierten Rohrleitungsprojekt – Fernwärme, Kühlnetze oder industrielle Warm- und Kaltleitungen – ist das Isolationssystem nur so stark wie sein schwächster Punkt. Die Support-Standorte sind meist die Schwachstelle. Das Anfertigen einer Isolierung um einen Rohrschuh vor Ort, das Zuschneiden von Blockmaterial und das Abdichten der Dampfsperre an ungünstigen Stellen nimmt Zeit in Anspruch, hängt stark von den Fähigkeiten des Installateurs ab und ist nach dem Anbringen der Verkleidung nur schwer ordnungsgemäß zu prüfen.

Auf dem Boden montierte vorisolierte Rohrhalterungen machen diese Arbeiten vor Ort überflüssig. Der tragende Isolierblock wird werkseitig in den Metalltragkörper eingeklebt und mit einer durchgehenden Ummantelung versiegelt, bevor er unser Werk verlässt. Die Baugruppe kommt als einbaufertige Einheit auf die Baustelle: Sie wird mit dem Fundament oder Stahlbau verschraubt, das Rohr verlegt und die angrenzende Rohrisolierung direkt mit der integrierten Dichtmanschette des Trägers verbunden. Wir stellen diese Stützen seit 2012 in unserem Werk in Yangzhou für Projekte her, bei denen Konsistenz, Geschwindigkeit und langfristige Isolationsleistung nicht verhandelbar sind.

Was Sie in einer werkseitig gefertigten Baugruppe erhalten

Jede auf dem Sockel montierte vorisolierte Rohrhalterung besteht aus drei integrierten Schichten:

Eine starre Stahlgrundplatte mit vorgebohrten Ankerbolzenlöchern, deren Größe an Ihre strukturelle Belastung und seismische Anforderungen angepasst ist.

Ein hochdichter Isolationsblock, der für die Betriebstemperatur ausgewählt wurde und vollständig im Metallgehäuse eingeschlossen ist. Für Heißanwendungen bis 140 °C verwenden wir typischerweise hochdichtes Polyurethan (PUR) oder Polyisocyanurat (PIR). Für Kaltwasser- und Minustemperaturanwendungen wird geschlossenzelliges Schaumglas oder PIR mit einer Betriebsbewertung für niedrige Temperaturen verwendet.

Eine Rohrwiege oder ein Sattel, der die Last auf den Isolierblock verteilt und mechanisch befestigt ist, um Drehung oder Anheben zu verhindern. Die Halterung hat einen Radius, der dem Außendurchmesser des Rohrs entspricht, und verfügt über eine Schutzauskleidung, um Schäden an der Beschichtung zu verhindern.

Die gesamte Metallbaugruppe ist standardmäßig feuerverzinkt, für korrosive Umgebungen ist auch Edelstahl erhältlich. Da der Isolierblock unter kontrollierten Fabrikbedingungen verklebt wird, ist der Drucklastpfad vollkommen senkrecht und es gibt keine Luftspalte, die einen konvektiven Wärmeverlust oder eine Feuchtigkeitsmigration im Laufe der Zeit ermöglichen würden.

Keine Wärmebrücken, keine Dampflecks

Das Besondere an dieser Stütze ist, dass sich die Stahlgrundplatte und die Rohrhalterung nie berühren. Der Isolierblock trägt das volle Rohrgewicht und dient als thermische Trennung. Bei einem kalten Rohr bedeutet das, dass sich kein Reif auf der Grundplatte oder dem darunter liegenden Baustahl bildet. Bei einem heißen Rohr bedeutet dies, dass keine Wärme an das Fundament verloren geht.

Für die Dampfsperre fertigen wir die Stütze mit umlaufend integriertem Dichtflansch aus Metall. Der vor Ort angebrachte Rohrisolationsmantel – sei es ein spiralförmig gewickeltes Metallblech oder ein Schrumpfschlauch – liegt an diesem Flansch an und wird mit Klebstoff oder Klebeband abgedichtet, wodurch eine kontinuierliche, kontrollierbare Dampfdichtung entsteht. Außerdem schneiden wir die sekundäre Isolierung rund um den Stützkörper vor, sodass die Baustellenteams die Isolierungssegmente nicht spontan ändern müssen.

Wenn Bewegung an der Stütze stattfinden muss

Bei vielen vorisolierten Leitungen muss das Rohr beim Ausdehnen und Zusammenziehen durch die Halterung gleiten. Wir können eine reibungsarme Gleitfläche in die Sockelhalterung integrieren, ohne die Isolierung zu beeinträchtigen. Ein poliertes Edelstahlblech ist auf die Unterseite des Isolierblocks geklebt, gepaart mit einer PTFE- oder Graphitunterlage auf der Oberseite der Grundplatte. Die gesamte Gleitbaugruppe ist im abgedichteten Stützkörper eingeschlossen, so dass weder Staub noch Feuchtigkeit an die Gleitflächen gelangen können. Der Entwurfsbewegungsbereich wird entsprechend Ihrer Rohrspannungsanalyse berechnet, mit einem großzügigen Sicherheitsspielraum.

Dokumentation, die der Qualität des Produkts entspricht

Jede vorisolierte Unterstützungsbestellung von Tianshun beinhaltet:

Materialzertifikate nach EN 10204 Typ 3.1 für alle Baustähle und Schrauben.

Datenblätter zu Isoliermaterialien, in denen die Wärmeleitfähigkeit, die Druckfestigkeit und die Wasserdampfdurchlässigkeit bei der Auslegungstemperatur aufgeführt sind.

Dimensionsprüfberichte zur Bestätigung der Blockdicke, der Grundplattenabmessungen sowie der Gesamthöhe und Ausrichtung der Baugruppe.

Produktionsaufzeichnungen des Werks, aus denen die Umgebungsbedingungen während des Klebens und Aushärtens hervorgehen, die für die langfristige Integrität der Haftung von entscheidender Bedeutung sind.

Typische Anwendungen

Fernwärme- und Fernkältenetze, bei denen vorisolierte Verbundrohrsysteme Standard sind

Unterirdische und oberirdische vorisolierte Rohrbündel in Industrieanlagen

LNG- und Kryo-Rohrleitungen, bei denen eine werkseitig abgedichtete Dampfsperre die Verzögerungen bei der Inbetriebnahme erheblich reduziert

Lebensmittel- und Pharmabetriebe, die hygienische, reinigbare Auflageflächen benötigen

Jedes Projekt, bei dem die Reduzierung des Isolationsaufwands vor Ort einen messbaren Kosten- und Terminvorteil darstellt

Warum sollten Sie sich für Tianshun für vorisolierte Stützen entscheiden?

Wir betrachten die Isolierung nicht als Nebensache und stopfen nicht einfach einen Block in einen Standardschuh. Unser hauseigenes Ingenieurteam berücksichtigt Ihre Rohrgrößen, Isolierungsspezifikationen und strukturellen Belastungen und konfiguriert jede Stütze so, dass der Isolierungsblock innerhalb seiner zulässigen Druckspannung arbeitet, die Dampfsperre vom Baustellenteam ohne Improvisationen ausgeführt werden kann und die Grundplatte zu Ihrer Bau- oder Baustahlanordnung passt. Dieser Design-First-Ansatz, kombiniert mit unserer 14-jährigen Erfahrung und einer Wiederbestellquote von über 70 %, stellt sicher, dass Sie eine Halterung erhalten, die die Wärme dort hält, wo sie hingehört, und die Kondensation draußen hält.

FAQ

F: Kann der Isolierblock ersetzt werden, wenn er beschädigt ist?

A: Es ist verklebt und gekapselt, was einen Austausch vor Ort unpraktisch macht. Wir empfehlen, für kritische Standorte eine Ersatzbaugruppe zu bestellen. Der robuste Stahlkörper minimiert das Risiko einer Beschädigung bei der Handhabung.

F: Welchen Temperaturbereich decken diese Stützen ab?

A: Von -196 °C bis +140 °C für Standard-PIR/Schaumglas-Kombinationen. Für höhere Temperaturen können Kalziumsilikatblöcke verwendet werden.

F: Muss ich meine eigene Gleitplatte bereitstellen?

A: Nein. Wir können die Gleitplatte während der Fertigung integrieren und die Gleitfläche bleibt im Stützkörper versiegelt.

F: Wie dichte ich die Rohrisolierung an Ihrem Träger ab?

A: Wir bieten rund um die Stütze eine Metalldichtungsmanschette an. Ihr Baustellenteam stößt den Rohrisolationsmantel einfach bis zu diesem Kragen an und dichtet ihn mit bauüblichem Klebeband oder Kitt ab.

F: Welche Standards gelten?

A: Stahlfertigung nach MSS SP-58/69. Dämmblöcke entsprechen der EN 14305 (Schaumglas) bzw. EN 13165 (PUR/PIR). Wir können auch spezifische Projektvorschriften wie EN 253 für Fernwärmerohre erfüllen.
