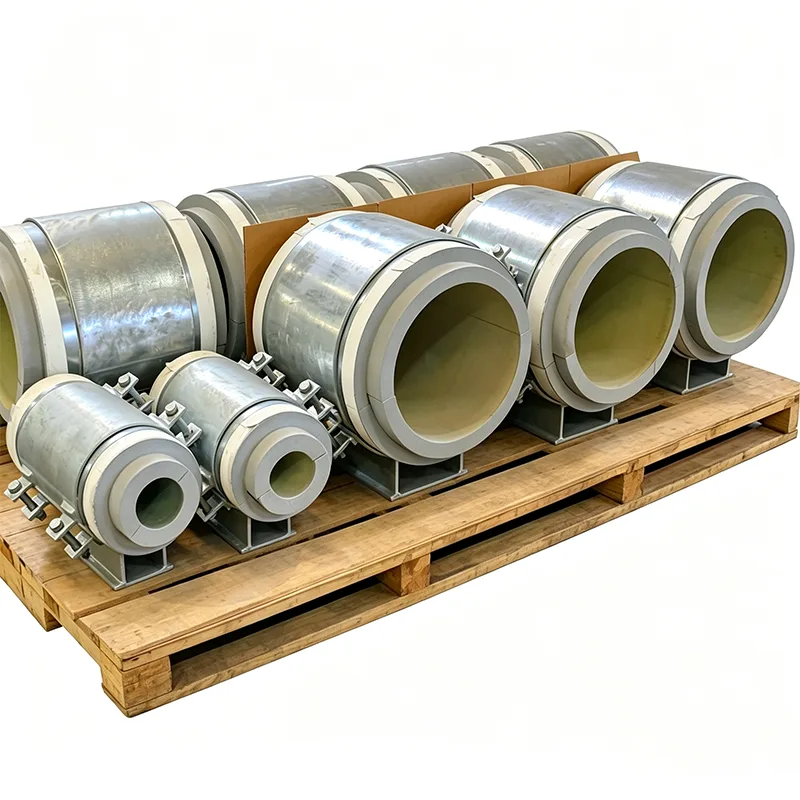

Vorisolierte Rohrhalterungen für Öl und Gas

Öl- und Gaspipelines transportieren mehr als nur Produkte. Sie bewegen wachsanfälliges Rohöl, das über seinem Fließpunkt bleiben muss, feuchtes Gas, das an einer kalten Stelle korrosive Hydrate bilden kann, und Hochdruckkondensat, das schnelle Temperaturschwankungen durchläuft. Bei diesen Dienstleistungen ist eine nicht isolierte Rohrhalterung mehr als nur ein Energieleck – sie stellt ein Risiko für die Prozesssicherheit und einen Ausgangspunkt für Korrosion dar. Eine ordnungsgemäß vorisolierte Stütze eliminiert die Kältebrücke, integriert eine dampfdichte Hülle und wird als eine belastungsgeprüfte Baugruppe vor Ort geliefert. Keine vor Ort hergestellte Isolierung. Kein Rätselraten.

Yangzhou Tianshun liefert seit 2012 vorisolierte Halterungen für Upstream-, Midstream- und Downstream-Öl- und Gasprojekte. Unsere Baugruppen sind derzeit in Wüstenproduktionsverteilern, Offshore-Plattformsteigleitungen und Raffinerie-Dampfbegleitleitungen in über 45 Ländern im Einsatz. Wir bauen sie, um die spezifischen Herausforderungen zu meistern, die Öl- und Gasleitungen auszeichnen: saure Betriebsmaterialien, Überlebensfähigkeit bei Düsenbränden und Isolierung, die sich nicht verschlechtert, wenn Kohlenwasserstoffe in sie eindringen.

Für saure und korrosive Umgebungen ausgewählte Materialien

In einer Öl- und Gasanlage kann der Trägerstahl H₂S, Chloriden und salzhaltiger Luft ausgesetzt sein – manchmal allen dreien gleichzeitig. Bei der Materialauswahl gehen wir kein Risiko ein. Für Anwendungen im sauren Bereich beziehen wir Kohlenstoffstahlplatten und -profile, die HIC-geprüft (wasserstoffinduzierte Rissbildung) gemäß NACE TM0284 sind, und die fertige Stütze kann in voller Übereinstimmung mit NACE MR0175 / ISO 15156 geliefert werden. Wo Chloride das Hauptproblem darstellen – Offshore-Oberseiten, Küstenterminals – verwenden wir Edelstahl 316L für den Stützkörper und A4-80-Schrauben, wodurch das Risiko galvanischer Korrosion beseitigt wird.

Der Isolierblock selbst ist geschlossenzellig, um der Absorption von Kohlenwasserstoffen zu widerstehen. Bei Leitungen, die Rohöl, Kondensat oder Heizöl transportieren, vermeiden wir offenzellige Materialien, die Öl aufsaugen und zu einem Verlust der Wärmeleistung führen würden. Schaumglas und hochdichtes PIR sind unsere Standardauswahl, die auf chemische Verträglichkeit mit der erwarteten Belastung durch verschüttete Flüssigkeiten getestet wurde.

Halten Sie die Wärme dort, wo der Prozess sie benötigt

Vorisolierte Rohrhalterungen für Öl und Gas laufen nicht immer bei Dampftemperaturen, werden jedoch häufig beheizt oder mit Begleitheizungen versehen, um den Fluss des Inhalts aufrechtzuerhalten. Ein Träger, der Wärme an einem Punkt entweichen lässt, kann zu einer lokalen Abkühlung führen, die zu Wachsablagerungen, Hydratbildung oder einem Viskositätsanstieg führt. Unsere vorisolierten Stützen verwenden einen tragenden Isolierblock, der für die jeweilige Auslegungstemperatur ausgewählt wird:

Minustemperaturen bis 85 °C: PIR mit hoher Dichte für Kühlboxen zur Gasverarbeitung, LPG-Lagerung und Kaltwasser-zu-Gas-Entwässerungsanlagen.

Bis zu 140 °C: PIR mit erhöhtem Temperaturbereich für verfolgte Rohölleitungen und Heißölsysteme.

Bis zu 400 °C: Kalziumsilikat für dampfbegleitete Bitumenleitungen, Thermalölerhitzer und Raffinerieprozessrohre.

Die Blockdicke entspricht genau der Rohrisolierungsspezifikation und die Druckfestigkeit wird anhand der vollen Hydrotest-Belastung überprüft – denn ein Block, der bei der Inbetriebnahme zerdrückt wird, isoliert nichts.

Brandschutz, der Zeit spart

Auf einer Offshore-Plattform oder in einer Gasanlage entzieht eine Stützbaugruppe, die während eines Brandes zusammenbricht, dem Rohr seine Festigkeit, was möglicherweise zu einem Bruch und einer Eskalation führt. Wir können passiven Brandschutz direkt in den vorisolierten Träger integrieren: Eine intumeszierende oder endotherme Matte wird auf die Stahlbasis und die Seitenwände unter der Verkleidung geklebt, und die Baugruppe kann zertifiziert werden, um die Tragfähigkeit für einen definierten Zeitraum unter Einwirkung von Strahlfeuer (ISO 22899) oder Zellulosefeuer (ISO 834) aufrechtzuerhalten. Dadurch wird die Stütze zum Teil des Sicherheitssystems und nicht nur zu einer energiesparenden Komponente.

Die werkseitig integrierte Dampfsperre eliminiert CUI-Risiken am Standort

Korrosion unter der Isolierung ist in vielen Öl- und Gasanlagen der teuerste Inspektions- und Reparaturgegenstand. Es beginnt fast immer an einer Stützdurchdringung, wo die Dampfsperre von Hand geschnitten und mit Klebeband versiegelt wird, das nach einigen Sommern die Haftung verliert. Unsere Stützen werden mit einer durchgehenden metallischen Dichtmanschette geliefert, die werkseitig mit dem Stützenkörper verschweißt ist. Auf diesen Kragen führt das Baustellenteam den Rohrisolationsmantel direkt auf und dichtet ihn mit einem vorgegebenen Klebe- oder Kompressionsband ab. Das Ergebnis ist ein dampfdichter Übergang, der von außen optisch überprüft werden kann – und der sich zwei Jahre später nicht mehr öffnen lässt.

Dokumentation bereit für jeden Auditor

Jede vorisolierte Rohrhalterung für Öl und Gas, die wir für ein Öl- und Gasprojekt liefern, umfasst:

Materialzertifikate nach EN 10204 Typ 3.1 mit HIC-Testergebnissen, wenn saurer Einsatz spezifiziert ist.

Datenblätter zu Isolierblöcken mit Druckfestigkeit, Wärmeleitfähigkeit und Brandschutzklasse.

ZfP-Berichte für alle Schweißnähte, einschließlich PT/MT und Radiographie, falls gewünscht.

Abschließende Maßkontrolle und Belastungstestzertifikate.

CE-Kennzeichnung und Leistungserklärung gemäß EU 305/2011, sofern zutreffend.

Typische Öl- und Gasanwendungen

Bohrlochkopf-Produktionsverteiler und Sammelleitungen (Onshore und Offshore)

Gasentwässerungs- und Sauergasentfernungsanlagen

LPG- und NGL-Lager- und Transferleitungen

Raffinerieprozesseinheiten: Rohöldestillation, Hydrocracken, Reformierung

Beheizte Bitumen- und Schwerölleitungen

Oberseiten von Offshore-Plattformen und FPSO-Prozessmodule

Warum Tianshun für vorisolierte Öl- und Gasstützen?

Wir sind uns darüber im Klaren, dass eine Öl- und Gasförderungsspezifikation eine Vielzahl von Materialanforderungen, NACE-Konformitätsklauseln und Brandschutzanforderungen enthält. Unsere Ingenieure lesen diese Spezifikationen Zeile für Zeile, bevor sie eine einzelne Zeichnung erstellen. Wir können Ihre Rohrklasse, Ihren Isolationsstandard und Ihre strukturelle Belastung mit Querverweisen versehen, um eine einzige Baugruppe zu liefern, die alle Kriterien erfüllt – und wir untermauern sie mit der Dokumentation, um dies zu beweisen. Über 70 % unserer Kunden kommen für das nächste Projekt wieder, was das stärkste Zeugnis ist, das wir bieten können.

FAQ

F: Können Ihre Stützen in rauen Serviceumgebungen verwendet werden?

A: Ja. Wir liefern Halterungen aus HIC-geprüftem Stahl und NACE MR0175/ISO 15156-Konformität für Sauergas- und Rohölanwendungen.

F: Bieten Sie feuerbeständige Versionen an?

A: Ja. Wir können passiven Brandschutz integrieren, der für Strahlfeuer (H-60 oder J-60) oder Zellulosefeuer ausgelegt ist und so die Tragfähigkeit während des Nennzeitraums aufrechterhält.

F: Wie verhindern Sie, dass die Isolierung Öl oder Chemikalien aufnimmt?

A: Wir verwenden geschlossenzellige Materialien wie Schaumglas oder PIR, die der Absorption flüssiger Kohlenwasserstoffe widerstehen. Offenzellige Isolierung wird für Öl und Gas niemals ohne Schutzbarriere spezifiziert.

F: Können die Stützen die hohen Punktlasten von dickwandigen Rohren bewältigen?

A: Absolut. Wir berechnen den Lagerdruck sowohl unter Betriebs- als auch unter Hydrotestbedingungen und wählen entsprechend die Isolierblocksorte aus.
