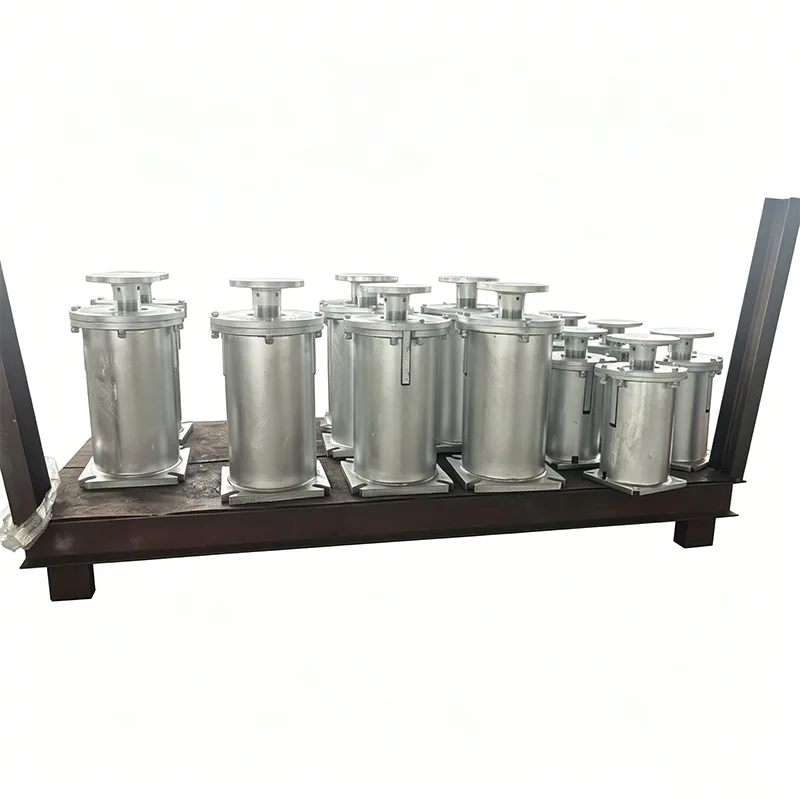

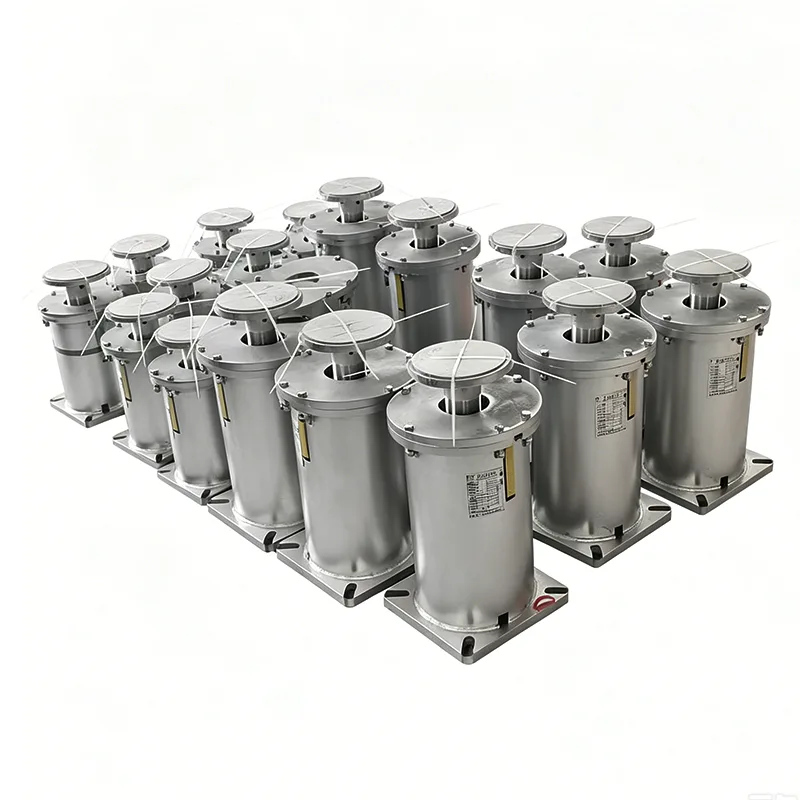

Federunterstützung für Chemieanlagen

Rohrleitungssysteme in Chemieanlagen arbeiten unter rauen Bedingungen mit korrosiven Medien, wechselnden hohen und niedrigen Temperaturen, brennbaren und explosiven Atmosphären sowie strengen Sicherheitsanforderungen. Herkömmliche Federstützen sind unter derart harten Arbeitsbedingungen anfällig für Korrosion, Ermüdungsbrüche und Leistungseinbußen, was zu Rohrleitungslecks, Geräteschäden und sogar Sicherheitsunfällen führen kann. Die speziell für diese anspruchsvollen Betriebsbedingungen entwickelte Federstütze für Chemieanlagen ist ein spezielles Stützprodukt, das einen langfristig stabilen Betrieb in komplexen chemischen Umgebungen ermöglicht.

Diese Abbildung zeigt die Last-Verschiebungs-Leistungskurve einer variablen Federhalterung/Aufhängung, einschließlich der wichtigsten Parameter für Last und Verschiebung, um die Traggenauigkeit und Betriebszuverlässigkeit des Produkts zu überprüfen.

Jede Einheit wird vor dem Versand einer Lastkalibrierung und Leistungsprüfung unterzogen. Die Einstelllastabweichung wird innerhalb von ±5 % kontrolliert und entspricht der internationalen Norm ANSI/MSS-SP-58-2018 sowie NB/T47039-2013.

Die Produkte erfüllen die technischen Anforderungen für Energie-, Petrochemie- und andere industrielle Rohrleitungssysteme. Gemäß MSS-SP-58-2018 darf die maximal zulässige Lastschwankung für variable Federeinheiten 25 % der Betriebs-Heißlast innerhalb des gesamten Arbeitswegs nicht überschreiten.

Last-Verschiebungs-Kurve, ermittelt aus der Typprüfung einer Stütze/Aufhängung mit konstanter Feder. Die horizontale Achse steht für die Verschiebung, während die vertikale Achse die Last darstellt. Die Kurve bleibt über den gesamten Arbeitsweg annähernd horizontal, was zeigt, dass die Stützkraft im Wesentlichen konstant bleibt, wenn sich die Rohrleitung aufgrund von Wärmeausdehnung und -kontraktion durchbiegt.

Bei dieser Typprüfung werden Lastkonstanz, Vollwegstabilität und Betriebssicherheit von Konstantfedereinheiten überprüft. Alle Produktionseinheiten unterliegen vor dem Versand einer Lastkalibrierung, wobei die Lastabweichung gemäß ANSI/MSS-SP-58-2018 und NB/T47038-2013 auf ±6 % kontrolliert wird.

Diese Produkte sind für industrielle Rohrleitungssysteme mit großer thermischer Verschiebung anwendbar, einschließlich Hauptdampfleitungen und anderen Hochtemperatur- und Hochdruckrohrleitungen.

Die Federhalterung für Chemieanlagen ist eine maßgeschneiderte elastische Rohrhalterung, die ausschließlich für die chemische Industrie entwickelt wurde. Es trägt hauptsächlich das Eigengewicht der Rohrleitung, kompensiert die durch thermische Ausdehnung und Kontraktion verursachte Verschiebung und isoliert die von der Prozessausrüstung übertragenen Vibrationen.

Mit 14 Jahren Erfahrung in der Entwicklung und Herstellung von Unterstützungssystemen für Chemierohre hat Yangzhou Tianshun Pipeline Produkte an mehr als 200 Chemieprojekte auf der ganzen Welt geliefert, darunter große Raffinerie- und Chemieintegrationsstandorte, Feinchemieparks und Pharmafabriken.

Gezielte Designmerkmale

▶  Ausgezeichnete Korrosionsbeständigkeit: Verwendet spezielle Materialien und mehrschichtige Korrosionsschutzbehandlungen, um Erosion durch Säuren, Laugen, Salze und andere korrosive Medien zu widerstehen.

▶  Explosionsgeschützte Struktur: Alle Komponenten entsprechen den chemischen Explosionsschutzstandards, ohne dass die Gefahr einer Funkenbildung besteht.

▶  Überragende Dichtungsleistung: Ausgestattet mit einem vollständig geschlossenen Schutzgehäuse, um zu verhindern, dass korrosive Gase und Flüssigkeiten in die Federbaugruppe eindringen.

▶  Umfassende Temperaturanpassungsfähigkeit: Funktioniert zuverlässig in einem umfangreichen Temperaturbereich von -196 ℃ bis +550 ℃.

▶  Hohe Lastgenauigkeit: Vor der Auslieferung präzise kalibriert, wobei die Lastabweichung auf ±5 % kontrolliert wird.

▶  Wartungsfreies Design: Die einfache und robuste Struktur erfordert unter normalen Arbeitsbedingungen keine regelmäßige Wartung.

Leistungsvergleich mit herkömmlichen Federstützen

Technische Standardparameter

Typische Anwendungsszenarien

Die Federunterstützung für Chemieanlagen wird häufig für verschiedene Rohrleitungssysteme in Chemieanlagen eingesetzt:

Rohrleitungen zur Förderung von Säuren, Laugen, Salzen und anderen korrosiven Medien

Hochtemperatur- und Hochdruck-Prozessleitungen

Rohrleitungen für kryogene Flüssigkeiten (flüssiger Sauerstoff, flüssiger Stickstoff, flüssiges Ammoniak)

Rohrleitungen für brennbare und explosive Medien (Benzin, Diesel, Erdgas)

Verbindungsleitungen für Reaktoren, Wärmetauscher, Türme und andere Prozessgeräte

Abwasser- und Abgasbehandlungsleitungen

Herstellung und Qualitätskontrolle

Wir haben spezielle Produktionslinien für Produkte in Chemiequalität gebaut. Alle Federstützen für Chemieanlagen werden in strikter Übereinstimmung mit den höchsten Standards der chemischen Industrie hergestellt:

Alle Produkte werden vor dem Versand einer umfassenden internen Prüfung unterzogen.

Zu den hauseigenen Prüfungen gehören: Maß- und Sichtprüfung, PMI (Positive Material Identification), Härteprüfung, zerstörungsfreie MT/PT-Prüfung (sofern zutreffend), Federkraftprüfung (mit Last-Weg-Kurven) und Schichtdickenmessung.

Es werden Werkstestberichte (FTR) und Materialtestberichte (MTR) bereitgestellt.

Interne Tests stellen keine von ILAC akkreditierten Tests Dritter dar. Beglaubigte Tests oder Labortests durch Dritte sind als separater, optionaler Service verfügbar.

Optionale Inspektionsdienste Dritter (separat angegeben):

1. Materialprüfung: Analyse der chemischen Zusammensetzung, Zugprüfung, Charpy-Tieftemperatur-Schlagprüfung und Härteprüfung.

2. ZfP für Schweißnähte: Magnetpulverprüfung (MT), Eindringprüfung (PT), Ultraschallprüfung (UT) und Durchstrahlungsprüfung (RT).

3. Prüfung der Federlastleistung, einschließlich Last-Weg-Kurven.

4. Prüfung des Korrosionsschutzes der Feuerverzinkung/Epoxidbeschichtung.

5. Zeugentests, Werksüberwachung und Inspektion vor dem Versand (PSI).

Unsere Produktlastgenauigkeit, Prüfstandards und Dokumentationssysteme werden mit dem internationalen Rohrunterstützungssystem LISEGA verglichen. Im Gegensatz zu herkömmlichen inländischen Herstellern, die nur das Produkt selbst liefern, liefern wir zu jeder Federeinheit eine Last-Weg-Kurve; Wir ermöglichen auch SGS-Tests und beglaubigte Inspektionen durch Dritte und unterstützen Dokumentenprüfungen durch PE/CPE-Ingenieure für Auslandsprojekte.

Anpassungs- und unterstützende Dienste

▶  Anpassung spezieller Materialien: Produkte aus Hastelloy, Monel und anderen Speziallegierungen sind erhältlich.

▶  Nicht standardmäßiges Design: Kundenspezifische Produkte, die nach Kundenzeichnungen und tatsächlichen Arbeitsbedingungen entwickelt werden.

▶  Systemlösungen: Integriertes Design und vollständige Lieferung kompletter Rohrunterstützungssysteme für Chemieanlagen.

▶  Technischer Service vor Ort: Professionelle Ingenieure können für die Installationsanleitung und Inbetriebnahme vor Ort entsandt werden.

▶  12 Monate Garantie: Defekte Produkte werden innerhalb der Garantiezeit kostenlos repariert oder ersetzt.

Für weitere Informationen zur Federunterstützung für Chemieanlagen und professionelle Auswahlberatung wenden Sie sich bitte an unser technisches Team.
