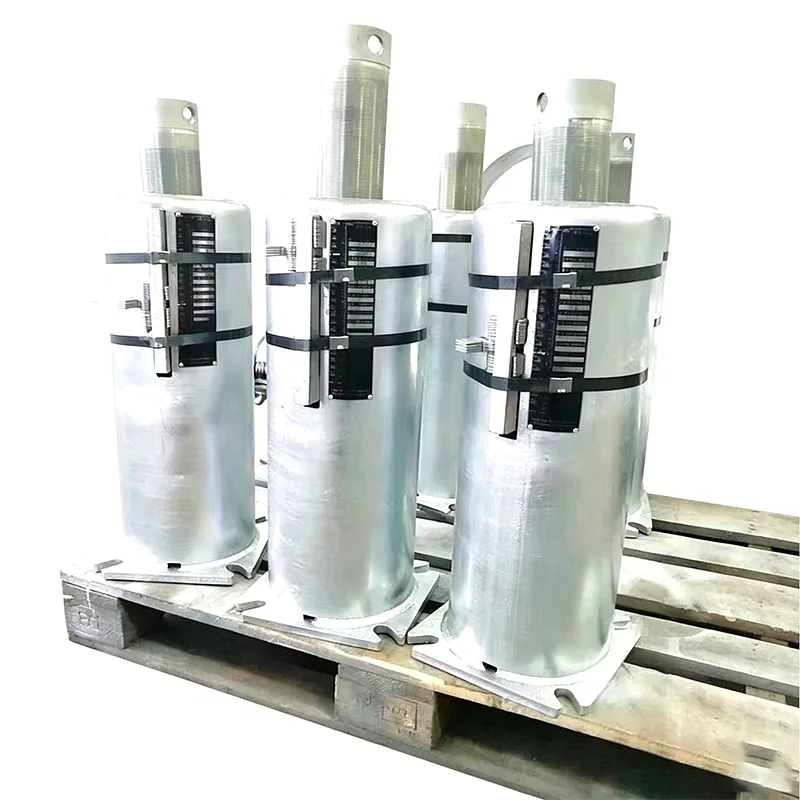

Federstützen für Kraftwerke

Basierend auf 14 Jahren Erfahrung in den Bereichen Pipelinehalterungen/-aufhängungen und Kraftwerksunterstützungslösungen bietet Yangzhou Tianshun Pipeline Technology Co., Ltd. Kraftwerksfederhalterungen für Wärmekraft-, Kernkraft- und GuD-Kraftwerke an. Diese Produkte wurden entwickelt, um die thermische Verschiebung und Spannungsverteilung in Hochtemperatur- und Hochdruckrohrleitungen zu kontrollieren und kritische Schnittstellen von Hauptgeräten wie Kesseln und Dampfturbinen zu schützen. Die folgenden Details beziehen sich auf Produktmerkmale, technische Vorteile und spezifische Einsatzorte.

Produktmerkmale

Federstützen für Kraftwerke werden auf der Grundlage der Ergebnisse der Pipeline-Spannungsanalyse individuell gefertigt. Die Kerneigenschaften konzentrieren sich auf die Lasthaltung, die Anpassungsfähigkeit an die Verschiebung und die langfristige Betriebsstabilität.

Last-Verschiebungs-Mechanismus: Erhältlich in zwei Konfigurationen: variable Federaufhänger/-stützen und Federaufhänger/-stützen mit konstanter Kraft. Variable Federeinheiten tragen die Last mit linearer Steifigkeit, während Einheiten mit konstanter Kraft eine nahezu konstante Stützkraft über den gesamten Arbeitshub liefern, wobei die Abweichung auf 5 % kontrolliert wird, wodurch zusätzliche Belastungen in Rohrleitungen durch schwankende Stützkräfte vermieden werden.

Material- und Temperaturkompatibilität: Federelemente werden aus legierten Federstählen einschließlich 60Si2Mn und 50CrVA hergestellt. Strukturbauteile können aus Kohlenstoffstahl, hitzebeständigem legiertem Stahl oder Edelstahl hergestellt werden. Der insgesamt zulässige Betriebstemperaturbereich reicht von -196 °C bis +650 °C und deckt alle Rohrleitungsanforderungen ab, vom Speisewasser mit niedriger Temperatur bis zum Frischdampf mit hoher Temperatur.

Installations- und Inbetriebnahmedesign: Jeder Träger/Hänger ist mit einem Installations-Sicherungsstift und einem Last-Verschiebungs-Typenschild ausgestattet. Entfernen Sie nach der Kaltinstallation einfach den Sicherungsstift, um den Betrieb zu aktivieren. Typenschilddaten erleichtern die Überprüfung der Modellnummern und voreingestellten Lasten vor Ort und verkürzen so die Inbetriebnahmezeit erheblich.

Umfassende interne Tests: Alle Tests, einschließlich Federsteifigkeit, Druckverformung und Oberflächenbeschichtungsdicke, werden in unserem eigenen Labor durchgeführt, um eine gleichbleibende Leistung über alle Produktionschargen hinweg sicherzustellen. Jede Einheit durchläuft vor dem Versand drei vollständige Kompressionszyklen mit Aufzeichnung der Steifigkeitskurve.

Mit diesen Konstruktionsmerkmalen halten Kraftwerksfederstützen die vorgegebene Höhe von Rohrleitungssystemen unter kombinierten Bedingungen linearer Wärmeausdehnung und kontinuierlicher Vibration aufrecht und verringern so die Wahrscheinlichkeit ungeplanter Abschaltungen.

Technische Vorteile

Bei der Konstruktion von Kraftwerksrohrleitungen bieten elastische Stützlösungen im Vergleich zu rein starren Stützen oder Rohrklemmenbefestigungen direkte Verbesserungen bei der Spannungskontrolle, dem Geräteschutz und der Anpassungsfähigkeit der Installation. Der technische Wert von Kraftwerksfederstützen spiegelt sich in folgenden Aspekten wider:

Effektive Kompensation thermischer Verschiebungen: Starre Stützen können die Wärmeausdehnung der Rohrleitung nicht absorbieren, was häufig zum Verklemmen des Rohrsystems, zum Abheben der Stütze oder zur Überlastung führt. Elastische Aufhänger/Stützen tragen die Last linear oder konstant, wenn sich die Rohrleitung verschiebt, und halten dabei die Belastungsniveaus innerhalb der zulässigen Grenzen, die durch Normen wie ASME B31.1 festgelegt sind.

Reduzierter Schub und Moment an den Hauptgeräteschnittstellen: Kesselverteiler und Turbinendampfeinlässe reagieren äußerst empfindlich auf Kräfte und Momente. Nach der Einstellung mit Federaufhängern/-stützen wird der Schnittstellenschub deutlich reduziert, wodurch Schweißrisse und Flanschlecks vermieden werden. Dies ist eine entscheidende Maßnahme zur Verlängerung der Wartungsintervalle von Turbinengehäusen, Frischdampfventilen und anderen Geräten.

Unterdrückung der Vibrationsübertragung: Kraftwerksrohrleitungen sind unter Hochgeschwindigkeitsdampf- oder Zweiphasenströmungsbedingungen anfällig für Vibrationen. Federstützsysteme passen die Stützsteifigkeit durch elastische Elemente auf einen optimalen Bereich an und leiten in Kombination mit Dämpfern Vibrationsenergie effektiv ab, um strukturelle Ermüdung zu verhindern.

Großzügige Installationstoleranz vor Ort: Federaufhänger/-stützen ermöglichen eine Feineinstellung innerhalb eines bestimmten Höhenbereichs und gleichen Abweichungen bei zivilen Fundamenten und der Installation von Rohrleitungen im kalten Zustand aus. Federeinheiten mit konstanter Kraft sind häufig mit hydraulischen oder Schraubhilfseinstellvorrichtungen für eine präzise Ausrichtung vor Ort ausgestattet.

Langfristiger Betrieb und Anti-Relaxation: Dank der Anti-Relaxations-Federkonstruktion und korrosionsbeständigen Oberflächenbehandlungen (Feuerverzinkung, Dacromet usw.) ist die Verschlechterung der Stützkraft minimal. Über 70 % unserer Folgeaufträge aus Auslandsprojekten stammen von Stammkunden, was teilweise die langfristige Zuverlässigkeit unserer Supportprodukte widerspiegelt.

Produktanwendungen

Kraftwerksfederstützen werden hauptsächlich an kritischen Stellen im Dampf-Wasser-Kreislauf und in Hochtemperatur-Rauchgassystemen von Kraftwerken installiert. In Kombination mit Dämpfern, starren Streben und anderen Komponenten bilden sie ein komplettes flexibles Rückhaltesystem für Rohrleitungen.

Kesselbereich: Wird für Hauptdampfleitungen, Heiß- und Kalt-Zwischenüberhitzungsleitungen, Überhitzer-Auslasskanäle usw. verwendet. Absorbiert vertikale und horizontale thermische Verschiebungen des Kesselkörpers und der Verbindungsleitungen, verhindert übermäßige Spannungen an den Kopfdüsenverbindungen und verringert das Risiko von Schweißrissen.

Turbinenbereich: Installiert auf Hauptdampfleitungen, Hochtemperatur-Zwischenüberhitzungsdampfleitungen und Hochdruck-Bypassleitungen. Durch präzise Unterstützung werden die auf die Turbinenschnittstellen übertragenen Kräfte und Momente begrenzt, die Genauigkeit der Wellenausrichtung sichergestellt und die Auswirkungen von Vibrationen auf Turbinengehäuse verringert.

Hochdruck-Speisewassersystem: Bei Hochdruck-Speisewasserleitungen und Temperierungswasserleitungen stützen Federaufhänger/-stützen Hochleistungsleitungen und passen sich gleichzeitig an Temperaturänderungen an, halten das Rohrleitungsgefälle aufrecht und vermeiden Kavitation oder Wasserschlagprobleme, die durch eingeschränkte Verdrängung verursacht werden.

Rauchgas- und Entschwefelungs-/Entstickungssystem: Für Rauchgas-/Luftkanäle mit großem Durchmesser, GGH-Einlass-/Auslasskanäle und Entschwefelungsturm-Verbindungskanäle. Diese dünnwandigen Strukturen unterliegen einer erheblichen Wärmeausdehnung. Federstützen kompensieren diese Verschiebung, reduzieren die Belastung der Flanschverbindung und sorgen in Verbindung mit Kompensatoren für den Schutz des gesamten Abgassystems.

Konventionelle Kernenergieinsel: Wird für Hauptdampf-, Hauptspeisewasser- und andere Rohrleitungen des Sekundärkreislaufs verwendet. Erfüllt die Anforderungen der Kernenergie-Konsistenzkontrolle und stellt vollständige Materialqualitätszertifikate und Qualifikationsberichte für Supportfunktionen bereit.

Qualitätssicherung und Fabrikkapazitäten

Unser Werk in der Provinz Jiangsu ist mit vollautomatischen Faltenbalg-Produktionslinien, CNC-Schneid- und Schweißsystemen und einem zertifizierten Team für zerstörungsfreie Prüfungen (NDT) ausgestattet. Vom Eingang des rohen Federdrahts bis zur Auslieferung des fertigen Produkts werden Kraftwerksfederstützen an folgenden Kontrollpunkten einer strengen Kontrolle unterzogen: Überprüfung der Rohmaterial-Wärmezahlen und der physikalischen/chemischen Berichte, Härte- und metallografische Prüfung nach der Federwärmebehandlung, Vollhub-Steifigkeitsprüfung der fertigen Produkte sowie Prüfung der Oberflächenbeschichtungsdicke und -haftung.

Unser Qualitätsmanagementsystem ist nach ISO 9001:2015 zertifiziert und alle Produkte entsprechen internationalen Standards wie ASME, CE und API. Eine vollständige Abnahmedokumentation kann entsprechend den Projektanforderungen bereitgestellt werden.

Technischer Support und Dienstleistungen

Basierend auf unserer Erfahrung bei der Lieferung von Pipeline-Ausrüstung in über 45 Länder weltweit bieten wir umfassende Auswahl, Installation und langfristigen technischen Support für jede Charge von Kraftwerksfederstützen:

▶  Auswahlberechnung: Erhalten Sie Berichte zur Rohrleitungsspannungsanalyse und empfehlen Sie geeignete Stütz-/Aufhängungstypen, Federkonstanten und Installationshöhen.

▶  Schnelle Reaktion: Technische Anfragen und Angebote vor dem Verkauf werden innerhalb eines Arbeitstages beantwortet.

▶  Vor-Ort-Überwachung und Zeugenbegleitung: Unterstützen Sie Kunden oder Dritte bei der Vor-Ort-Beobachtung von Testprozessen.

▶  Installations- und Inbetriebnahmeanleitung: Bereitstellung detaillierter Installationshandbücher und Empfehlungen zur Einstellung im Kaltzustand, bei Bedarf mit Video-Fernunterstützung.

▶  Ersatzteilservice: Bewahren Sie Federkalibrierungsaufzeichnungen für jede Produktionscharge auf, um eine schnelle Lieferung von Ersatzfederbaugruppen zu ermöglichen.

Für Diskussionen über Konfigurationslösungen für die Federunterstützung von Kraftwerken für bestimmte Projekte oder um relevante Projektreferenzen zu erhalten, wenden Sie sich bitte an unser technisches Vertriebsteam. Wir stellen detaillierte Last-Verschiebungs-Berechnungsblätter und empfohlene Layouts zur Verfügung, die auf tatsächlichen Arbeitsbedingungen basieren und nicht nur eine Liste von Standardmodellen. Dies hilft Ihnen, die Gesamtbeschaffungskosten zu kontrollieren und gleichzeitig einen sicheren Pipeline-Betrieb zu gewährleisten.
