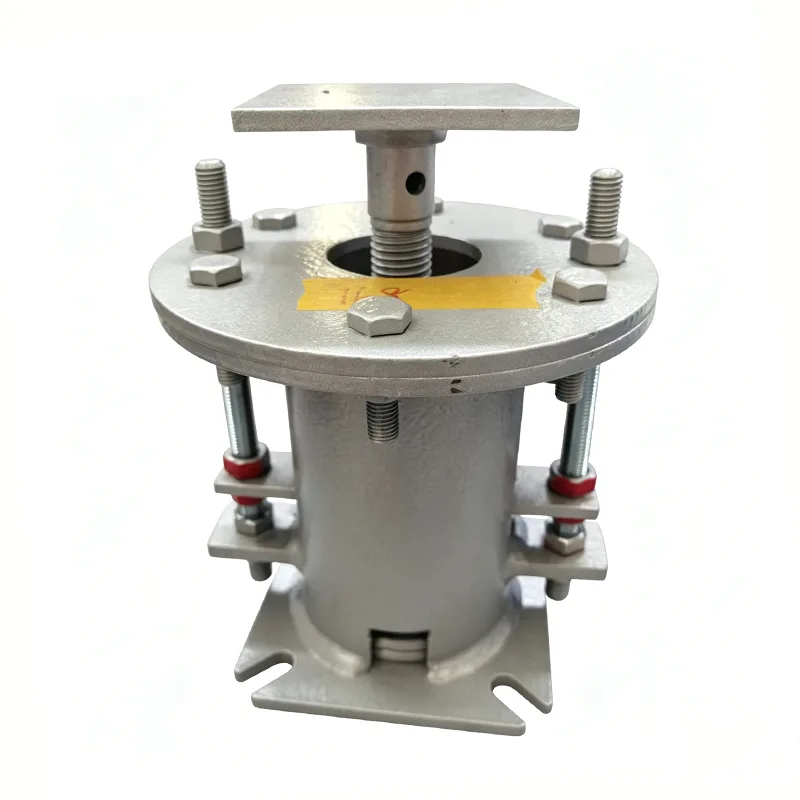

Federbügelhalterung

Federaufhänger sind wichtige Stützkomponenten in Rohrleitungssystemen, die das Rohrgewicht tragen und thermische Verschiebungen und Vibrationen absorbieren sollen. Durch die elastische Verformung von Federn kompensieren sie durch Temperaturschwankungen verursachte Rohrbewegungen und dämmen übermäßige Vibrationen ein, wodurch ein sicherer und stabiler Betrieb des gesamten Rohrleitungssystems gewährleistet wird. Unsere von Yangzhou Tianshun Piping hergestellten Federaufhänger werden unter strikter Einhaltung internationaler Standards entwickelt und hergestellt, um den Anforderungen an die Rohrleitungsunterstützung für verschiedene Arbeitsbedingungen gerecht zu werden.

Diese Abbildung zeigt die Last-Verschiebungs-Leistungskurve einer variablen Federhalterung/Aufhängung, einschließlich der wichtigsten Parameter für Last und Verschiebung, um die Traggenauigkeit und Betriebszuverlässigkeit des Produkts zu überprüfen.

Jede Einheit wird vor dem Versand einer Lastkalibrierung und Leistungsprüfung unterzogen. Die Einstelllastabweichung wird innerhalb von ±5 % kontrolliert und entspricht der internationalen Norm ANSI/MSS-SP-58-2018 sowie NB/T47039-2013.

Die Produkte erfüllen die technischen Anforderungen für Energie-, Petrochemie- und andere industrielle Rohrleitungssysteme. Gemäß MSS-SP-58-2018 darf die maximal zulässige Lastschwankung für variable Federeinheiten 25 % der Betriebs-Heißlast innerhalb des gesamten Arbeitswegs nicht überschreiten.

Last-Verschiebungs-Kurve, ermittelt aus der Typprüfung einer Stütze/Aufhängung mit konstanter Feder. Die horizontale Achse steht für die Verschiebung, während die vertikale Achse die Last darstellt. Die Kurve bleibt über den gesamten Arbeitsweg annähernd horizontal, was zeigt, dass die Stützkraft im Wesentlichen konstant bleibt, wenn sich die Rohrleitung aufgrund von Wärmeausdehnung und -kontraktion durchbiegt.

Bei dieser Typprüfung werden Lastkonstanz, Vollwegstabilität und Betriebssicherheit von Konstantfedereinheiten überprüft. Alle Produktionseinheiten unterliegen vor dem Versand einer Lastkalibrierung, wobei die Lastabweichung gemäß ANSI/MSS-SP-58-2018 und NB/T47038-2013 auf ±6 % kontrolliert wird.

Diese Produkte sind für industrielle Rohrleitungssysteme mit großer thermischer Verschiebung anwendbar, einschließlich Hauptdampfleitungen und anderen Hochtemperatur- und Hochdruckrohrleitungen.

Produktstruktur

Standard-Federhängerstützen bestehen aus folgenden Hauptteilen:

▶  Federpaket: Hergestellt aus hochwertigem Federstahl, der einer strengen Wärmebehandlung und Belastungsprüfung unterzogen wurde.

▶  Gehäuse: Geschweißte Struktur aus Kohlenstoffstahl mit korrosionsbeständiger Oberflächenbehandlung.

▶  Einstellschraube: Wird zum Einstellen von Last und Höhe während der Installation verwendet.

▶  Verbindungszubehör: Einschließlich Hebeösen, Aufhängestangen und Muttern, verfügbar zur Auswahl je nach den Anforderungen vor Ort.

▶  Verschiebungsanzeige: Zeigt deutlich die tatsächliche Rohrverdrängung an, um die Installation und Wartung zu erleichtern.

Kernfunktionen

▶  Großer Lastbereich: Lastwerte von 10 N bis 100.000 N, geeignet für die meisten industriellen Rohrleitungsanwendungen.

▶  Hervorragender Verschiebungsausgleich: Maximale Verschiebung bis zu 200 mm, wodurch Rohrausdehnungen und -kontraktionen aufgrund von Temperaturschwankungen effektiv absorbiert werden.

▶  Kompakte Bauweise: Platzsparendes Design für den Einbau in enge Rohrgalerien.

▶  Einfache Installation und Einstellung: Ausgestattet mit speziellen Einstellvorrichtungen zur Feinabstimmung der Last auch während des Rohrbetriebs.

▶  Lange Lebensdauer: Alle Schlüsselkomponenten bestehen aus hochwertigen Materialien und bestehen strenge Qualitätsprüfungen.

Leistungsvorteile

Technische Parameter

Anwendungsfelder

Federaufhänger werden häufig in Industriebereichen eingesetzt, in denen strenge Anforderungen an Rohrverschiebung und Vibration gestellt werden:

▶  Dampf- und Wasserleitungssysteme für Wärmekraftwerke und Kernkraftwerke

▶  Prozessrohrleitungen für petrochemische Anlagen

▶  Kryogene Pipelines an LNG- und LPG-Empfangsterminals

▶  Ofen- und Kolonnenrohrleitungen in Ölraffinerien

▶  Städtische Zentralheizungsrohrnetze

▶  Sanitärrohre für die Pharma- und Lebensmittelindustrie

Produktions- und Qualitätskontrolle

Wir besitzen fortschrittliche Produktionslinien und komplette Prüfgeräte für Federaufhänger. Alle Produkte unterliegen strengen Qualitätskontrollverfahren:

1. Eingangskontrolle des Rohmaterials: Analyse der chemischen Zusammensetzung und Prüfung der mechanischen Eigenschaften von Federstahl, Stahlplatten und anderen Rohmaterialien.

2. Federherstellung und -prüfung: 100 % Belastungs- und Kompressionstests für jede Feder.

3.Baugruppeninspektion: Maßprüfung und Lastkalibrierung für fertige Baugruppen.

4. Stichprobenkontrolle vor der Auslieferung: Stichprobenkontrolle gemäß nationalen Standards, um eine gleichbleibende Produktqualität zu gewährleisten.

Anpassungsdienste

Zusätzlich zu den Standardprodukten bieten wir maßgeschneiderte Lösungen basierend auf den spezifischen Anforderungen unserer Kunden:

▶  Kundenspezifisches Design für Federhänger mit besonderen Last- und Verschiebungsanforderungen

▶  Materialauswahl für extreme Arbeitsbedingungen wie hohe Temperaturen, niedrige Temperaturen und korrosive Umgebungen

▶  Kundenspezifische, nicht standardmäßige Verbindungstypen und Installationsabmessungen

▶  Unterstützung bei der Rohrspannungsanalyse und bei der Auswahl von Aufhängern
