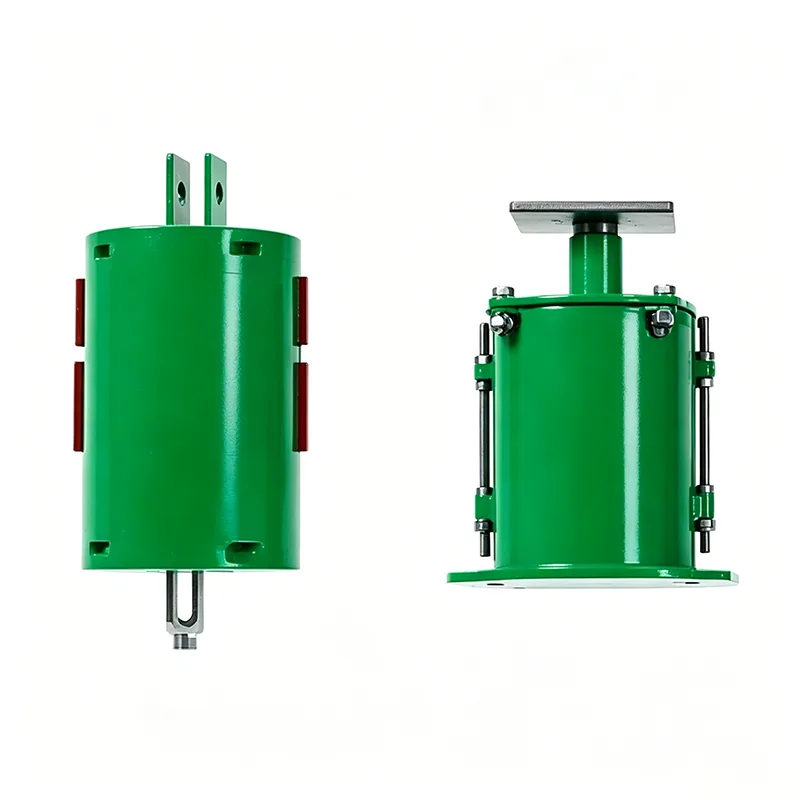

Industrieller Federaufhänger

Industrial Spring Hanger ist eine spezielle Stützvorrichtung für industrielle Rohrleitungssysteme. Es ist so konzipiert, dass es das Eigengewicht von Rohrleitungen trägt, durch thermische Ausdehnung und Kontraktion verursachte Verschiebungen ausgleicht und mechanische Vibrationen isoliert. Seit 2012 konzentriert sich Yangzhou Tianshun Piping auf die Forschung und Entwicklung sowie die Herstellung solcher Produkte. In den letzten 14 Jahren haben wir mehr als 500.000 Sets hergestellt, die in anspruchsvollen Industrieprojekten auf der ganzen Welt weit verbreitet sind. Unsere Produkte werden in strikter Übereinstimmung mit internationalen Standards hergestellt und bieten sowohl Standard- als auch kundenspezifische Lösungen für unterschiedliche Arbeitsbedingungen.

Diese Abbildung zeigt die Last-Verschiebungs-Leistungskurve einer variablen Federhalterung/Aufhängung, einschließlich der wichtigsten Parameter für Last und Verschiebung, um die Traggenauigkeit und Betriebszuverlässigkeit des Produkts zu überprüfen.

Jede Einheit wird vor dem Versand einer Lastkalibrierung und Leistungsprüfung unterzogen. Die Einstelllastabweichung wird innerhalb von ±5 % kontrolliert und entspricht der internationalen Norm ANSI/MSS-SP-58-2018 sowie NB/T47039-2013.

Die Produkte erfüllen die technischen Anforderungen für Energie-, Petrochemie- und andere industrielle Rohrleitungssysteme. Gemäß MSS-SP-58-2018 darf die maximal zulässige Lastschwankung für variable Federeinheiten 25 % der Betriebs-Heißlast innerhalb des gesamten Arbeitswegs nicht überschreiten.

Funktionsprinzip

Durch die Nutzung der elastischen Eigenschaften von Federn sorgt der Industrial Spring Hanger für eine konstante Stützkraft, wenn Rohrleitungen eine vertikale Verschiebung erzeugen. Wenn sich Rohrleitungen aufgrund von Temperaturänderungen ausdehnen oder zusammenziehen, dehnen und komprimieren sich die Federn entsprechend. Dadurch wird sichergestellt, dass Rohrleitungslasten gleichmäßig auf Gebäudestrukturen übertragen werden, wodurch Rohrbrüche und Geräteschäden aufgrund von Spannungskonzentrationen aufgrund starrer Zwänge vermieden werden. Die dämpfende Wirkung von Federn absorbiert effektiv Vibrationen, die von Pumpen, Kompressoren und anderen Geräten erzeugt werden, und reduziert die Geräuschübertragung.

Technische Produktspezifikationen

Spezifikationstabelle für variable Federaufhänger	Beispiel
Aufhängertyp/-konfiguration	Typ A, B, C, D, E, F, G
Federgröße / Nr.	Nr. 0 - Nr. 22
Reisebereich	30mm, 60mm, 90mm, 120mm 180mm
Betriebslast	0,2 kN - 400 kN
Installierte Last (Kaltlast)	kN / kgf
Betriebslast (Heißlast)	kN / kgf
Bewegungsrichtung	Aufwärts / Abwärts
Variabilität (%)	≤ 25 % (Standard)
Oberflächenbehandlung	Feuerverzinkt/lackiert
Gehäusematerial	Kohlenstoffstahl (Q235/Q355)

Kernfunktionen

▶  Hohe Lastgenauigkeit: Jede Einheit wird vor der Auslieferung lastkalibriert, wobei der Lastfehler auf ±5 % kontrolliert wird.

▶  Ausgezeichnete Ermüdungsbeständigkeit: Alle Federn haben Ermüdungstests mit 100.000 Zyklen ohne bleibende Verformung oder Bruch bestanden.

▶  Hoher Sicherheitsfaktor: Der konstruktive Sicherheitsfaktor beträgt nicht weniger als 1,5 und gewährleistet so eine zuverlässige Leistung unter extremen Arbeitsbedingungen.

▶  Überlegene Korrosionsschutzleistung: Veredelt mit Feuerverzinkung oder Epoxid-Zink-Beschichtung, geeignet für korrosive Umgebungen wie Küstengebiete und Chemiefabriken.

▶  Visuelle Überwachung: Ausgestattet mit klaren Verschiebungsskalen für eine einfache Installation und Betriebsprüfung vor Ort.

Leistungsvergleich

Vergleichsartikel	Gewöhnliche Produkte auf dem Markt	Industrieller Federaufhänger von Tianshun
Federmaterial	Gewöhnlicher Kohlenstoffstahl	60Si2MnA / 50CrVA Federstahl
Wärmebehandlungsprozess	Einzelabschreckung	Dreistufige Wärmebehandlung (Abschrecken + Anlassen + Stabilisierungsbehandlung)
Lasttoleranz	±10 % ~ ±15 %	Innerhalb von ±5 %
Ermüdungsleben	30.000 Zyklen	Über 100.000 Zyklen
Oberflächenbehandlung	Gewöhnlicher Anstrich	Feuerverzinkung / zinkreiche Epoxidgrundierung + Decklack
Inspektionsstandard	Stichprobenkontrolle	100 % vollständige Inspektion

Anwendungsszenarien

Der industrielle Federaufhänger eignet sich für alle industriellen Rohrleitungssysteme, die Temperaturschwankungen und Vibrationen ausgesetzt sind. In den folgenden Szenarien funktioniert es außergewöhnlich gut:

▶  Hochtemperatur- und Hochdruck-Prozessleitungen für Erdölraffinerien

▶  Ferndampfleitungen und Speisewasserleitungen von Kraftwerken

▶  Kryogene Pipelines an LNG-Empfangsterminals und Vergasungsanlagen

▶  Rohrleitungen zur Förderung korrosiver Medien in Chemie- und Pharmafabriken

▶  Hauptstammleitungen städtischer Zentralheizungsnetze

▶  Gas- und Sauerstoffleitungen in Eisen- und Stahlhüttenwerken

Qualitätssicherungssystem

Jedes Produkt wird vor dem Versand einer umfassenden internen Prüfung unterzogen

Interne Testabdeckungen

Maß- und Sichtprüfung, PMI (Positive Material Identification), Härteprüfung, zerstörungsfreie MT/PT-Prüfung (sofern zutreffend), Federkraftprüfung mit Last-Weg-Kurven und Schichtdickenmessung. Es werden Werkstestberichte (FTR) und Materialtestberichte (MTR) bereitgestellt.

Hinweis: Interne Tests sind keine ILAC-akkreditierten Tests Dritter

Beglaubigte Tests oder Labortests durch Dritte sind als optionaler, separat angebotener Service verfügbar.

Optionale Inspektionsdienste Dritter (separat angeboten)

1. Materialprüfung

Analyse der chemischen Zusammensetzung, Zugprüfung, Charpy-Tieftemperatur-Schlagprüfung und Härteprüfung.

2. NDT schweißen

Magnetpulverprüfung (MT), Flüssigkeitseindringprüfung (PT), Ultraschallprüfung (UT) und Durchstrahlungsprüfung (RT).

3. Prüfung der Federlastleistung

Einschließlich Last-Weg-Kurven.

4. Prüfung des Korrosionsschutzes der Feuerverzinkung/Epoxidbeschichtung

5. Zeugentests, Fabriküberwachung und Inspektion vor dem Versand (PSI)

Unsere Vorteile

Im Vergleich zum LISEGA International Pipe Support System

Unsere Produktlastgenauigkeit, Prüfstandards und Dokumentationssysteme werden mit dem internationalen Rohrunterstützungssystem LISEGA verglichen.

Was uns auszeichnet

Im Gegensatz zu herkömmlichen inländischen Herstellern, die nur das Produkt selbst liefern, liefern wir zu jeder Federeinheit eine Last-Weg-Kurve. Wir ermöglichen auch SGS-Tests und beglaubigte Inspektionen durch Dritte und unterstützen Dokumentenprüfungen durch PE/CPE-Ingenieure für Projekte in Übersee.

Unterstützende Dienstleistungen

▶  Kostenloser technischer Auswahlservice: Wir bieten eine professionelle Auswahl und Berechnung von Aufhängern auf der Grundlage von Rohrleitungsparametern und tatsächlichen Arbeitsbedingungen.

▶  Kundenspezifisches Design: Nicht standardmäßiges Design für besondere Last-, Verschiebungs- oder begrenzte Installationsraumanforderungen.

▶  Technischer Support vor Ort: Professionelle Ingenieure können entsandt werden, um die Installation und Inbetriebnahme vor Ort zu leiten.

▶  Langfristige Ersatzteilversorgung: Wir unterhalten ein gut ausgestattetes Ersatzteillager, um bei Ersatzteilbedarf zeitnah Unterstützung zu leisten.

Für weitere technische Parameter oder kundenspezifische Lösungen von Industrial Spring Hanger wenden Sie sich bitte an unser Vertriebsteam, um detaillierte Dokumente zu erhalten.
