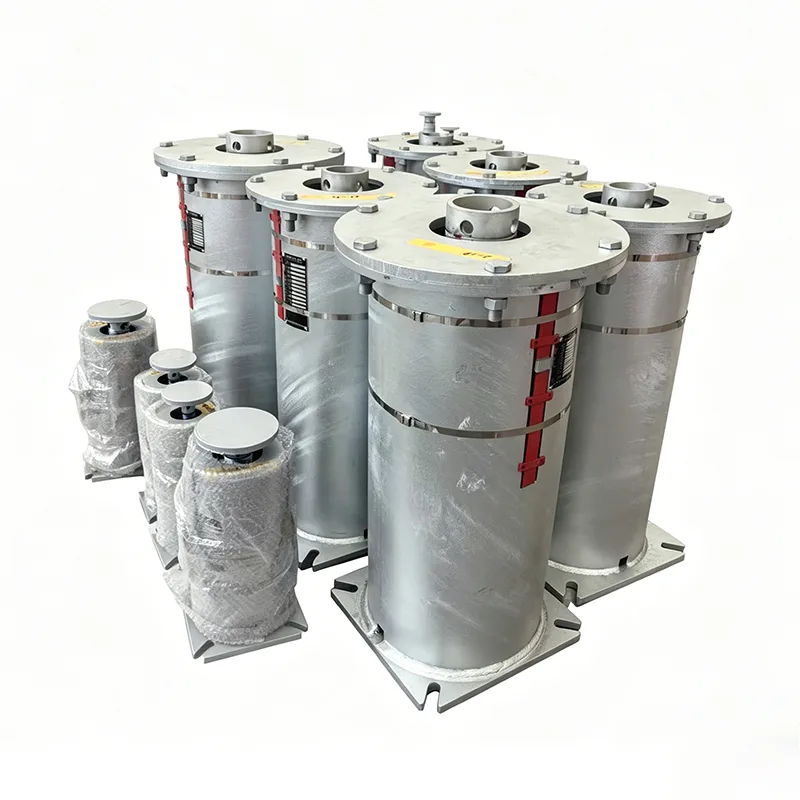

Variable Federunterstützung für Wärmekraftwerke

In den komplexen Dampf-Wasser-, Rauchgas- und Luft- sowie Kohlenstaub-Rohrleitungssystemen von Wärmekraftwerken ist die durch drastische Temperaturänderungen verursachte thermische Verschiebung von Rohrleitungen eine zentrale Gefahr für die Systemsicherheit. Basierend auf 14 Jahren technischer Erfahrung im Bereich der Pipeline-Unterstützung hat Yangzhou Tianshun Pipeline Technology Co., Ltd. die variable Federunterstützung für Wärmekraftwerke speziell für Arbeitsbedingungen im Bereich Wärmekraft entwickelt. Dieses auf dem Prinzip des Momentengleichgewichts basierende Produkt bietet eine kontinuierliche elastische Stützkraft bei vertikaler thermischer Verschiebung in Rohrleitungen, absorbiert und kompensiert effektiv Verschiebungsspannungen, verhindert Schäden an Rohrleitungen und angeschlossenen Geräten durch zusätzliche Belastungen und gewährleistet den langfristig sicheren Betrieb von Kraftwerken.

Diese Abbildung zeigt die Last-Verschiebungs-Leistungskurve einer variablen Federhalterung/Aufhängung, einschließlich der wichtigsten Parameter für Last und Verschiebung, um die Traggenauigkeit und Betriebszuverlässigkeit des Produkts zu überprüfen.

Jede Einheit wird vor dem Versand einer Lastkalibrierung und Leistungsprüfung unterzogen. Die Einstelllastabweichung wird innerhalb von ±5 % kontrolliert und entspricht der internationalen Norm ANSI/MSS-SP-58-2018 sowie NB/T47039-2013.

Die Produkte erfüllen die technischen Anforderungen für Energie-, Petrochemie- und andere industrielle Rohrleitungssysteme. Gemäß MSS-SP-58-2018 darf die maximal zulässige Lastschwankung für variable Federeinheiten 25 % der Betriebs-Heißlast innerhalb des gesamten Arbeitswegs nicht überschreiten.

Technische Produktspezifikationen

Spezifikationstabelle für variable Federaufhänger	Beispiel
Aufhängertyp/-konfiguration	Typ A, B, C, D, E, F, G
Federgröße / Nr.	Nr. 0 - Nr. 22
Reisebereich	30mm, 60mm, 90mm, 120mm 180mm
Betriebslast	0,2 kN - 400 kN
Installierte Last (Kaltlast)	kN / kgf
Betriebslast (Heißlast)	kN / kgf
Bewegungsrichtung	Aufwärts / Abwärts
Variabilität (%)	≤ 25 % (Standard)
Oberflächenbehandlung	Feuerverzinkt/lackiert
Gehäusematerial	Kohlenstoffstahl (Q235/Q355)

Technische Anwendung und Wert

Rohrleitungssysteme in Wärmekraftwerken stellen extrem hohe Anforderungen an die Zuverlässigkeit tragender Teile. Bei der Entwicklung der variablen Federunterstützung für Wärmekraftwerke haben wir die praktischen technischen Probleme vollständig berücksichtigt:

Eliminierung zusätzlicher Spannungen: Innerhalb des angegebenen Last-Verschiebungs-Bereichs halten Federmoment und Lastmoment immer ein dynamisches Gleichgewicht aufrecht, wodurch Rohrleitungsverformungen oder Verbindungslecks durch Wärmeausdehnung und Kältekontraktion vermieden werden.

Genaue Kaltzustandseinstellung: Der Hersteller führt die Vorkompressionseinstellung streng entsprechend der vom Benutzer bereitgestellten Installationslast durch und fixiert die Anzeigeplatte durch Positionierungsblöcke in der theoretischen Kaltzustands-Arbeitsposition, um sicherzustellen, dass sich die Feder während der Installation vor Ort vorübergehend in einem starren Zustand befindet und versehentliche Belastungen während der Konstruktion vermieden werden.

Intuitive Betriebs- und Wartungsüberwachung: Das Design der externen Verschiebungsanzeigeplatte ermöglicht es dem Betriebs- und Wartungspersonal, intuitiv zu überprüfen, ob die Verschiebung der Federunterstützung unter Arbeitslast mit der Konstruktion übereinstimmt, nachdem die Rohrleitung in den Normalbetrieb überführt wurde, was die vorbeugende Wartung erleichtert.

Strenge Qualitätskontrolle und Installationsspezifikationen

Jedes Produkt wird vor dem Versand einer umfassenden internen Prüfung unterzogen

Interne Testabdeckungen

Maß- und Sichtprüfung, PMI (Positive Material Identification), Härteprüfung, zerstörungsfreie MT/PT-Prüfung (sofern zutreffend), Federkraftprüfung mit Last-Weg-Kurven und Schichtdickenmessung. Es werden Werkstestberichte (FTR) und Materialtestberichte (MTR) bereitgestellt.

Hinweis: Interne Tests sind keine ILAC-akkreditierten Tests Dritter

Beglaubigte Tests oder Labortests durch Dritte sind als optionaler, separat angebotener Service verfügbar.

Optionale Inspektionsdienste Dritter (separat angeboten)

1. Materialprüfung

Analyse der chemischen Zusammensetzung, Zugprüfung, Charpy-Tieftemperatur-Schlagprüfung und Härteprüfung.

2. NDT schweißen

Magnetpulverprüfung (MT), Flüssigkeitseindringprüfung (PT), Ultraschallprüfung (UT) und Durchstrahlungsprüfung (RT).

3. Prüfung der Federlastleistung

Einschließlich Last-Weg-Kurven.

4. Prüfung des Korrosionsschutzes der Feuerverzinkung/Epoxidbeschichtung

5. Zeugentests, Fabriküberwachung und Inspektion vor dem Versand (PSI)

Unsere Vorteile

Im Vergleich zum LISEGA International Pipe Support System

Unsere Produktlastgenauigkeit, Prüfstandards und Dokumentationssysteme werden mit dem internationalen Rohrunterstützungssystem LISEGA verglichen.

Was uns auszeichnet

Im Gegensatz zu herkömmlichen inländischen Herstellern, die nur das Produkt selbst liefern, liefern wir zu jeder Federeinheit eine Last-Weg-Kurve. Wir ermöglichen auch SGS-Tests und beglaubigte Inspektionen durch Dritte und unterstützen Dokumentenprüfungen durch PE/CPE-Ingenieure für Projekte in Übersee.

Warum sollten Sie sich für die variable Federunterstützung des Wärmekraftwerks von Tianshun entscheiden?

Reichhaltige Erfahrung in Wärmekraftprojekten: Die Produkte werden häufig in Dampf-Wasser-Rohrleitungen und Aufhängungssystemen für Kesselanlagen von Wärmekraftwerken im In- und Ausland eingesetzt und haben den Tests mehrerer An- und Abschaltzyklen von Einheiten standgehalten.

Maßgeschneiderte technische Unterstützung: Wir bieten technische Dienstleistungen für den gesamten Prozess an, von der Berechnung der Rohrleitungsspannung über die Typenauswahl und -anpassung bis hin zur Installationsanleitung vor Ort, um sicherzustellen, dass jede Unterstützung genau den Arbeitsbedingungen entspricht.

Stabile Lieferkettenlieferung: Mithilfe automatisierter Produktionslinien und kompletter Testausrüstung an unserem Standort in Jiangsu stellen wir eine pünktliche und qualitativ hochwertige Lieferung von Materialien für Großserien-Wärmekraftprojekte sicher.

Vollständiger Lebenszyklus-Support: Wir erstellen exklusive Projektdateien und bieten Zustandsbewertung und Austauschanleitung während der Stillstandswartung, wodurch die Betriebs- und Wartungsrisiken von Kraftwerken reduziert werden.
