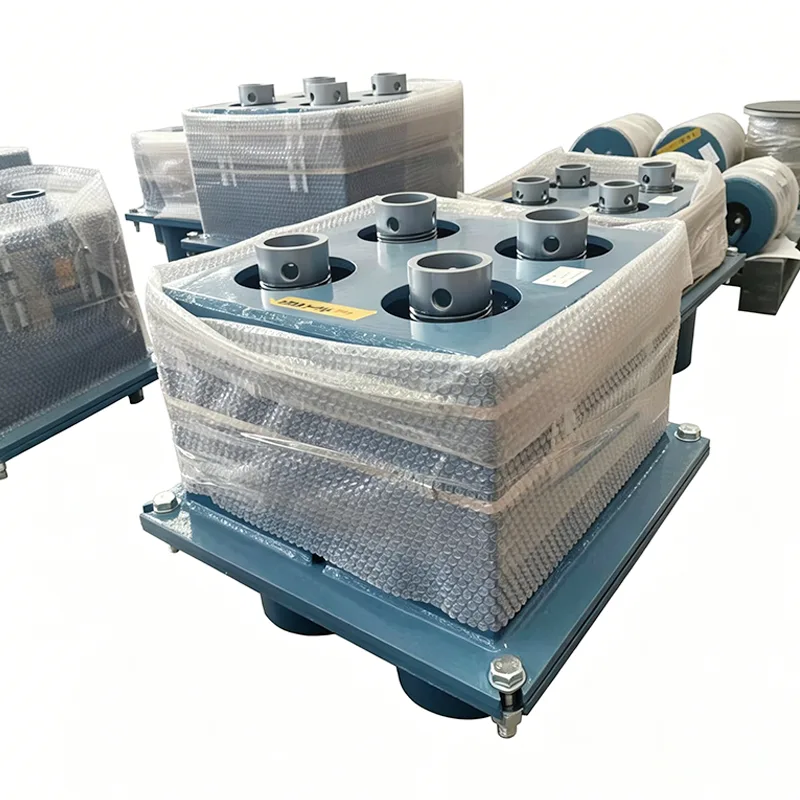

Petrochemische variable Federunterstützung

Rohrleitungssysteme in petrochemischen Anlagen arbeiten langfristig unter hohen Temperaturen, hohem Druck, stark korrosiven und brennbaren/explosiven Umgebungen und erfordern einen ununterbrochenen Betrieb von 3 bis 5 Jahren. Unter solchen Bedingungen neigen gewöhnliche industrielle Federstützen zu Federermüdungsbrüchen, Gehäusekorrosion, Perforation und lockeren Verbindungen. Diese Probleme verursachen nicht nur eine Spannungskonzentration in der Pipeline, die zu Medienlecks führt, sondern können auch zu ungeplanten Anlagenstillständen führen, was zu wirtschaftlichen Verlusten in zweistelliger Millionenhöhe führt.

Um auf diese branchenspezifischen Risiken zu reagieren, haben wir die spezielle petrochemische variable Federunterstützung entwickelt, die von Materialien und Struktur bis hin zu Herstellungsprozessen vollständig an die strengen Anforderungen der petrochemischen Industrie angepasst ist.

Kernproduktpositionierung

Die Petrochemical Variable Spring Support ist ein elastisches Pipeline-Stützprodukt, das ausschließlich für petrochemische Anlagen entwickelt wurde. Es absorbiert vertikale Verschiebungen, die durch die thermische Ausdehnung und Kontraktion der Rohrleitung durch die elastische Verformung von Federn verursacht werden, und überträgt gleichzeitig die Rohrleitungslasten gleichmäßig auf zivile Strukturen.

Die Yangzhou Tianshun Pipeline ist im Jahr 2012 in den Bereich der petrochemischen Pipeline-Unterstützung eingestiegen. In den letzten 14 Jahren haben wir mehr als 1,2 Millionen Produktsätze an über 280 Raffinerie-, Ethylen- und LNG-Projekte weltweit geliefert, wobei die Produktleistung durch tatsächliche Arbeitsbedingungen über einen Zeitraum von bis zu 12 Jahren überprüft wurde.

Technische Produktspezifikationen

Abgestuftes Materialanpassungs- und Präzisionsfertigungssystem

Dreistufige Materialanpassungslösung

Basierend auf den Korrosionsgrad- und Temperaturanforderungen verschiedener Arbeitsbedingungen haben wir ein abgestuftes Materialsystem für petrochemische variable Federstützen entwickelt, um Überkonstruktion oder unzureichende Leistung zu vermeiden:

▶  Basisqualität: Q345B-Gehäuse + 60Si2MnA-Feder, geeignet für Versorgungsleitungen mit normaler Temperatur ohne starke Korrosion

▶  Erweiterte Qualität: Gehäuse aus Edelstahl 304 + 50CrVA-Feder mit Feuerverzinkungsbehandlung, geeignet für mittlere Korrosion und Prozessleitungen unter 300 ℃

▶  Sonderqualität: Gehäuse aus 316L/Hastelloy + Feder aus einer Hochtemperaturlegierung auf Nickelbasis, geeignet für starke Korrosion, 550 °C Hochtemperatur oder -196 °C niedrige Temperaturbedingungen

Wichtige Kontrolle des Herstellungsprozesses

Alle Produkte nutzen standardisierte CNC-Produktionsprozesse mit 100 % Rückverfolgbarkeit für Kernverfahren:

▶  Federwicklung: Mit in Deutschland importierten CNC-Federmaschinen werden Federsteigungs- und Durchmesserfehler innerhalb von 0,1 mm kontrolliert

▶  Wärmebehandlung: Anwendung von Vakuumabschreckung + drei Anlassverfahren zur vollständigen Eliminierung innerer Federspannungen, wodurch die Ermüdungsbeständigkeit um 60 % verbessert wird

▶  Schweißen: Verwendung von Argon-Lichtbogenschweißen mit 100 % Eindringprüfung der Schweißnähte, um sicherzustellen, dass keine Porosität, Risse oder andere Mängel auftreten

▶  Oberflächenbehandlung: Drei Verfahren: Sandstrahlen, Entrosten + Epoxid-Zink-Grundierung + Fluorkohlenstoff-Deckbeschichtung, mit einer Gesamtbeschichtungsdicke ≥120 μm

Hauptunterschiede zu Allzweckstützen

Typische Anwendungsszenarien

Variable Federstützen für die Petrochemie werden häufig in wichtigen Anlagen in der gesamten Kette der petrochemischen Industrie eingesetzt:

▶  Rohöl- und Produktöl-Transportleitungen in atmosphärischen und Vakuumdestillationsanlagen

▶  Reaktionsöl und -gas, Katalysatorzirkulationsleitungen in Anlagen zum katalytischen Wirbelschichtcracken

▶  Hochtemperatur-Spaltgas- und Niedertemperatur-Ethylen-Rohrleitungen in Ethylen-Spaltanlagen

▶  Hochdruck-Wasserstoff- und Ölproduktleitungen in Hydrofining-Anlagen

▶  Flüssigerdgas- und BOG-Gaspipelines in LNG-Terminals

▶  Einlass-/Auslass- und Feuerlöschleitungen in Produktöltanklagern

Vollständige Qualitätskontrolle

Wir haben ein geschlossenes Qualitätssystem vom Design bis zum Kundendienst eingerichtet, um sicherzustellen, dass jede petrochemische variable Federhalterung den höchsten Sicherheitsstandards der petrochemischen Industrie entspricht:

▶  Entwurfskontrolle: Mithilfe von CAE-Software zur Spannungsanalyse und Strukturoptimierung werden alle Entwurfsentwürfe einer dreistufigen Überprüfung unterzogen

▶  Rohstoffkontrolle: Der gesamte Stahl stammt von führenden Stahlwerken wie Baosteel und Angang, wobei jede Charge einer Spektralanalyse und Prüfung der mechanischen Eigenschaften unterzogen wird

▶  Produktionskontrolle: Für Schlüsselprozesse werden Qualitätskontrollpunkte festgelegt, wobei Vollzeit-Qualitätsinspektoren die gesamte Produktion überwachen und aufzeichnen

▶  Kontrolle vor dem Versand: Jede Einheit wird einem Volllasttest und einer Verschiebungskalibrierung unterzogen, wobei Materialberichte, Testberichte und Konformitätszertifikate ausgestellt werden

▶  After-Sales-Kontrolle: 12 Monate Garantiezeit mit kostenloser Reparatur oder Ersatz defekter Produkte und lebenslangem technischen Support

Unser Qualitätsmanagementsystem ist nach ISO 9001:2015 zertifiziert und alle Produkte entsprechen internationalen Standards, einschließlich CE, API und ATEX.

Exklusive technische Dienstleistungen

▶  Kostenlose Beurteilung der Arbeitsbedingungen und Auswahlberechnung: Bereitstellung professioneller Belastungsanalysen und Lösungen für die Auswahl von Stützen/Aufhängern auf der Grundlage von Rohrleitungsparametern und Arbeitsbedingungen

▶  Nicht standardmäßige Produktanpassung: Eins-zu-eins-Designdienstleistungen für spezielle Last-, Verschiebungs- oder Installationsraumanforderungen

▶  Installationsanleitung vor Ort: Entsendung zertifizierter Techniker zur Anleitung der Installation und Inbetriebnahme vor Ort

▶  Regelmäßiger Inspektionsservice: Bereitstellung vierteljährlicher Inspektions- und Wartungsdienste für jährliche Kooperationskunden

▶  Notfall-Ersatzteilreaktion: Einrichtung eines speziellen Ersatzteillagers, um sicherzustellen, dass Notfall-Ersatzteile innerhalb von 24 Stunden versandt werden

Häufig gestellte Fragen (FAQ)

F: Können Ihre petrochemischen variablen Federstützen mit speziellen Materialien angepasst werden?

A: Ja. Zusätzlich zum standardmäßigen dreistufigen Materialsystem können wir kundenspezifische Anpassungen mit speziellen Legierungen wie Hastelloy C276, Monel 400 und Inconel 625 anbieten, um sie an extreme Bedingungen wie starke Korrosion und ultrahohe Temperaturen anzupassen. Die Lieferzeit für Produkte aus Sondermaterialien beträgt in der Regel 45–60 Tage. Bitte wenden Sie sich für Einzelheiten an unser Vertriebsteam.

F: Kann dieses Produkt die Anforderungen petrochemischer Anlagen für einen kontinuierlichen Dauerbetrieb von 3 bis 5 Jahren erfüllen?

A: Ja. Unsere petrochemischen variablen Federstützen haben 150.000 Ermüdungszyklen bestanden und sind unter tatsächlichen Arbeitsbedingungen bis zu 12 Jahre lang kontinuierlich im Einsatz, ohne dass es zu Ausfällen kam. Alle Produkte verfügen über eine doppelte Lockerungsschutzstruktur und ein vollständig abgedichtetes Design, wodurch Lockerung und Korrosion während des Betriebs wirksam verhindert werden und die langfristigen Betriebsanforderungen vollständig erfüllt werden.

F: Welche Prüfdokumente liegen jedem Produkt beim Versand bei?

A: Zu jedem Produkt gehören vollständige Qualitätszertifizierungsdokumente, darunter: Rohmaterialtestzertifikat (MTC EN 10204 3.1), Federlasttestbericht, Maßkontrollbericht und Produktkonformitätszertifikat. Wenn eine Fremdprüfung durch SGS, BV, TÜV oder andere Institutionen erforderlich ist, können wir diese im Voraus veranlassen und die entsprechenden Berichte ausstellen.
