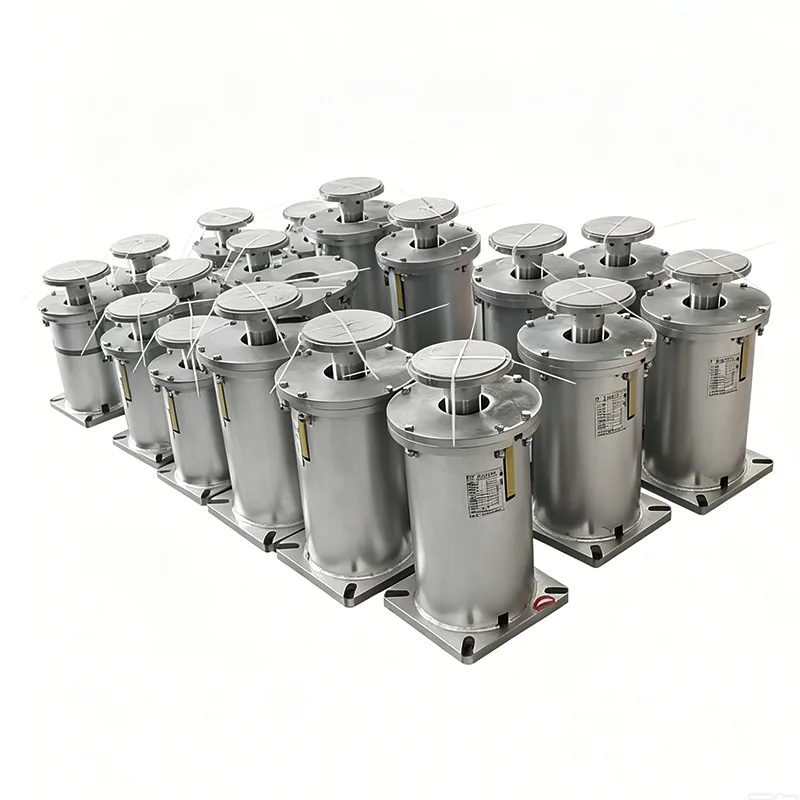

Variable Federunterstützung für Pipeline

Die variable Federunterstützung für Rohrleitungen ist eine spezielle elastische Stützvorrichtung, die entwickelt wurde, um der vertikalen Verschiebung von Rohrleitungen standzuhalten. Es liefert eine einstellbare Stützkraft innerhalb des zulässigen Verschiebungsbereichs, indem es die Eigensteifigkeit der Federn nutzt. Wenn sich Rohrleitungen aufgrund von Temperaturschwankungen, Medienströmungen oder Gerätevibrationen auf und ab bewegen, reguliert die Stütze automatisch die Lagerkraft und verhindert so effektiv die Konzentration von Rohrspannungen und Schäden an Geräteanschlüssen.

Yangzhou Tianshun Piping beschäftigt sich seit 2012 mit der Herstellung dieses Produkts. Bisher haben wir über 800.000 Sets an mehr als 300 Industrieprojekte auf der ganzen Welt geliefert und die Produktleistung wurde durch den langfristigen Betrieb vor Ort vollständig validiert.

Technische Produktspezifikationen

Designprinzip und strukturelle Zusammensetzung

Die Auslenkung der Feder ist nach dem Hookeschen Gesetz ausgelegt und direkt proportional zur aufgebrachten Last. Bei einer Aufwärtsbewegung der Rohrleitung nimmt der Federdruck ab und die Stützkraft verringert sich entsprechend. Bei der Abwärtsbewegung der Rohrleitung nimmt der Federdruck zu, was zu einer höheren Stützkraft führt. Diese Funktion ermöglicht es der Stütze, sich an dynamische Veränderungen der in Betrieb befindlichen Rohrleitungen anzupassen und das Spannungsgleichgewicht im gesamten Rohrleitungssystem aufrechtzuerhalten.

Standardprodukte bestehen aus folgenden Hauptkomponenten:

▶  Zylindrische Schraubenfeder: Hergestellt aus legiertem Federstahl und einer strengen Wärmebehandlung und Stabilisierungsbehandlung unterzogen.

▶  Obere und untere Verbindungsplatten: Werden zum Verbinden von Rohrleitungen und Gebäudestrukturen verwendet, mit flexiblen Installationsmodi, die an die Bedingungen vor Ort angepasst werden können.

▶  Lastanzeigeplatte: Zeigt die Federlast und die Rohrleitungsverschiebung in Echtzeit an.

▶  Sperrvorrichtung: Sichert die Federposition nach der Installation und Inbetriebnahme, um Verformungen während des Transports und der Montage vor Ort zu vermeiden.

▶  Schutzgehäuse: Blockiert das Eindringen von Staub, Regenwasser und korrosiven Medien und verlängert so die Lebensdauer der Feder.

Wichtige technische Merkmale

▶  Kontrollierbare Lastschwankungsrate: Die Auslegungslastschwankungsrate wird innerhalb von 25 % gehalten, wodurch eine gleichmäßige Kraftverteilung über das Rohrleitungssystem gewährleistet wird.

▶  Große Auswahl an Spezifikationen: Ausgestattet mit 12 Lastklassen und 5 Verdrängungsgrößen, die die Anforderungen der meisten industriellen Rohrleitungsanwendungen abdecken.

▶  Vorlastkalibrierung: Vor der Auslieferung entsprechend den Kundenanforderungen auf die angegebene Last voreingestellt, nach der Installation vor Ort direkt einsatzbereit.

▶  Anti-Lockerungs-Struktur: Alle Verbindungsteile sind mit Sicherungsmuttern und Sicherungsscheiben ausgestattet, um ein Lösen während des Betriebs zu verhindern.

▶  Modularer Aufbau: Hauptkomponenten sind austauschbar, um die Wartung und den Austausch vor Ort zu erleichtern.

▶  Starke Anpassungsfähigkeit an die Umwelt: Passende Materialien und Oberflächenbehandlungen können ausgewählt werden, um den unterschiedlichen Arbeitsbedingungen gerecht zu werden.

Leistungsvergleich mit anderen Rohrleitungshalterungen

Typische Anwendungsszenarien

Die variable Federunterstützung für Rohrleitungen wird häufig in verschiedenen industriellen Rohrleitungssystemen verwendet, die Temperaturschwankungen ausgesetzt sind, und ist besonders ideal für die folgenden Anwendungen:

▶  Dampfleitungen, Speisewasserleitungen und Kondensatleitungen in Wärmekraftwerken

▶  Prozessleitungen und Verbindungsleitungen von Wärmeaustauschgeräten in petrochemischen Anlagen

▶  Kompressorstationen und Ventilkammern von Erdgasfernleitungen

▶  Haupt- und Nebenleitungen städtischer Zentralheizungsnetze

▶  Schlammförderleitungen in Kläranlagen

▶  Rohrleitungssysteme auf Schiffen und Offshore-Plattformen

Herstellung und Qualitätskontrolle im gesamten Prozess

Wir verfügen über moderne Produktionslinien für variable Federträger, die mit professionellen Einrichtungen wie CNC-Federwindemaschinen, Federprüfmaschinen, Spektrometern und zerstörungsfreien Prüfgeräten ausgestattet sind. Alle Produkte werden unter strengen Qualitätskontrollverfahren hergestellt:

1. Eingangskontrolle des Rohmaterials: Für jede Stahlcharge werden eine Analyse der chemischen Zusammensetzung und Tests der mechanischen Eigenschaften durchgeführt. Unqualifizierte Materialien werden strikt abgelehnt.

2. Kontrolle der Federherstellung: Federn werden mit CNC-Geräten gewickelt, um genaue Abmessungen und Präzision zu gewährleisten.

3. Federleistungstest: Jede Feder wird drei vollständigen Kompressionstests und Belastungstests unterzogen, um eine stabile Leistung sicherzustellen.

4. Inspektion der fertigen Montage: Für montierte Produkte werden Maßprüfung, Lastkalibrierung und Sichtprüfung durchgeführt.

5. Abschließende Inspektion vor der Auslieferung: Die Stichprobeninspektion wird gemäß den nationalen Standards durchgeführt und es dürfen nur qualifizierte Produkte geliefert werden.

Unser Qualitätsmanagementsystem ist nach ISO 9001:2015 zertifiziert und alle Produkte entsprechen internationalen Standards wie CE und API.

Auswahlhilfe und unterstützende Dienstleistungen

Wir bieten professionelle Auswahlberatung, um Kunden bei der Auswahl der am besten geeigneten Produkte zu unterstützen. Geben Sie uns einfach Rohrleitungsparameter, Betriebstemperatur, Verdrängung, Einbauraum und andere relevante Informationen, und unsere Ingenieure berechnen und empfehlen das optimale Modell und die optimale Spezifikation für die variable Federunterstützung für Rohrleitungen.

Darüber hinaus bieten wir ein umfassendes Spektrum an unterstützenden Dienstleistungen wie folgt an:

▶  Nicht standardmäßige Anpassung: Maßgeschneiderte und hergestellte Produkte für besondere Last-, Verschiebungs- oder begrenzte Installationsraumanforderungen.

▶  Technischer Service vor Ort: Professionelle Ingenieure können entsandt werden, um die Installation und Inbetriebnahme vor Ort zu leiten.

▶  Garantieservice: Für alle Produkte gilt eine 12-monatige Garantie. Defekte Produkte werden innerhalb der Garantiezeit kostenlos repariert oder ersetzt.

▶  Langfristige Ersatzteilversorgung: Ein vollständiger Ersatzteilbestand wird gepflegt, um eine schnelle Reaktion auf die Ersatzteilanforderungen der Kunden zu ermöglichen.

Bitte kontaktieren Sie unser Vertriebsteam für weitere Details und Angebote zur variablen Federunterstützung für Rohrleitungen.
