Die Merkmale der Power Plant Spring Support.

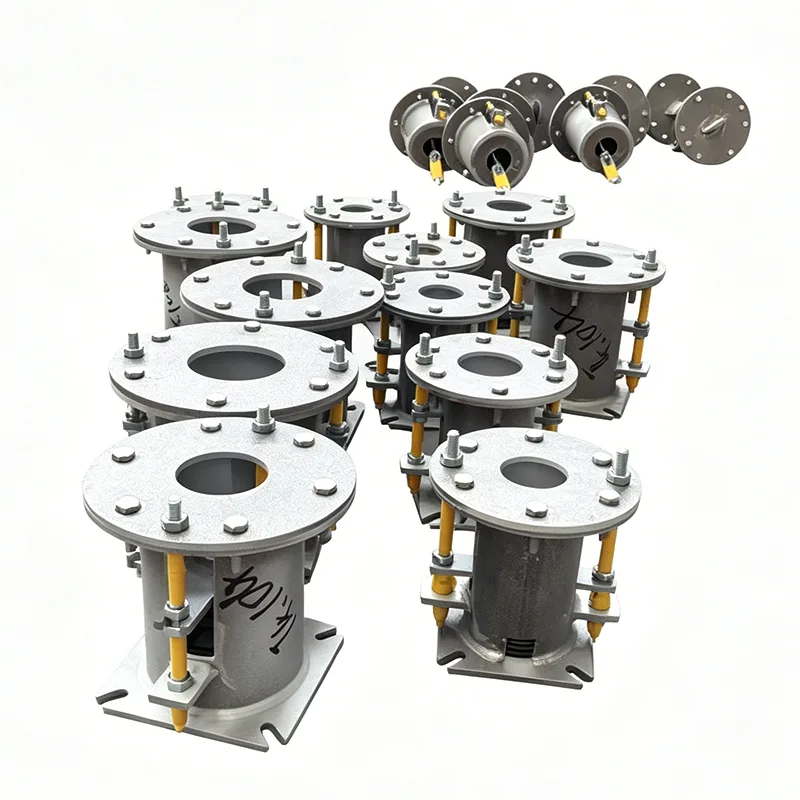

Federunterstützung für Kraftwerke(unterteilt in zwei Typen: variable Kraft und konstante Kraft. Geeignet sowohl für thermische Energie als auch für die thermische Energieerzeugung, konform mit ASME B31.1 und SH/T3073)

Allgemeine gemeinsame Merkmale

Starke Anpassungsfähigkeit an die Arbeitsbedingungen

Geeignet für Hochtemperatur- und Hochdruckleitungen wie Frischdampf, zwischenerhitzten Dampf, Speisewasser und Kondensatwasser von Kesseln (bis zu 550 °C und 16 MPa+), beständig gegen wiederholte Kalt-Heiß-Temperaturwechsel und -Ausdehnungen unter Berücksichtigung von Eigengewicht, Medium und Isolationsgewicht.

Klar definierte Lastklassifizierung

Große Auswahl an Lastspezifikationen: Kleine DN25-Rohre mit kleiner Last wiegen 50 kg, Hauptrohrleitungen mit großem Durchmesser und schweren Lasten können mehrere zehn Tonnen erreichen und sind in Serien mit leichter, mittlerer und schwerer Last unterteilt.

Hohe Sicherheitsredundanz

Federsicherheitsfaktor ≥ 1,5, Hochtemperaturfedern aus legiertem Stahl widerstehen Kriechen und Ermüdung bei hohen Temperaturen und sind für die jährlichen kontinuierlichen Start-Stopp-Zyklen von Kraftwerken geeignet.

Standardisierter und modularer Aufbau

Standardisierte Rohrfedern, Korbfedern, konstante Aufhängungsbaugruppen, passende U-förmige Rohrschellen, wärmeisolierende Rohrhalterungen, Aufhängestangen und Gewindeeinstellkomponenten erleichtern die Montage vor Ort.

Sortenbezogene Korrosionsschutzkonfiguration

C3-Korrosionsschutz für Heizräume im Innenbereich, C4/C5-starker Korrosionsschutz für Außenofendecken / Rohrleitungen von Saugzugventilatoren (Sandstrahlen + zinkhaltige Grundierung + Decklack).

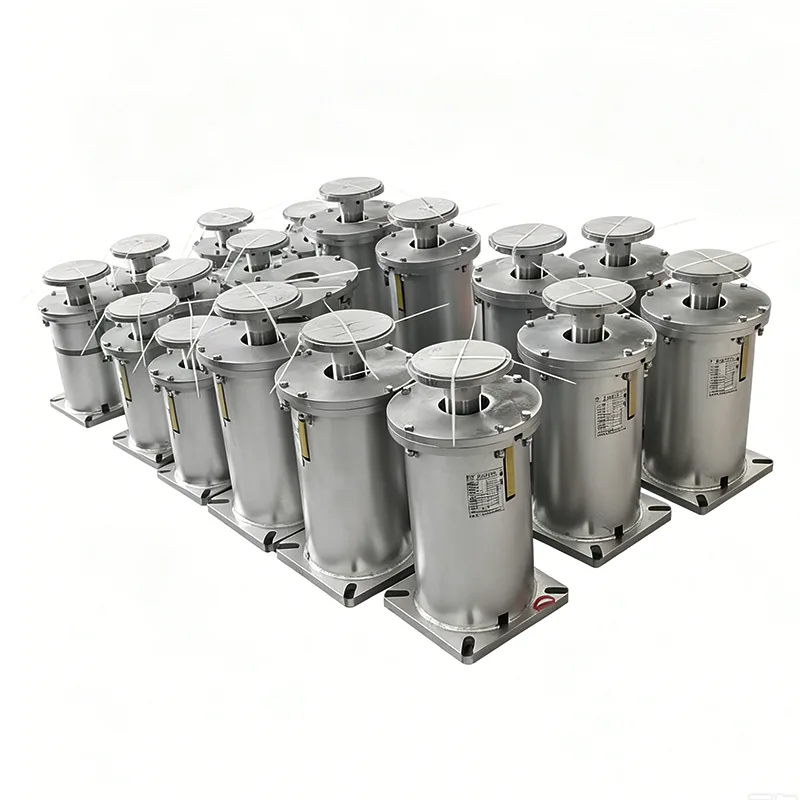

Variable Federunterstützung (am häufigsten in Kraftwerken verwendet)

Kompakte Struktur, niedrige Kosten, kleiner Installationsbereich. Es ist die bevorzugte Wahl für Rohrleitungen mittlerer und kurzer Verdrängung mit einer vertikalen thermischen Verschiebung ≤ 25 mm und einer Lastschwankung ≤ 25 %.

Es wird mit Lastskala (kalt/heiß), Sicherungsstiften, Verriegelung im kalten Zustand, Wasserdrucktestschutz und Entriegelung bei Erwärmung geliefert. Die Installationslast im kalten Zustand kann über die einstellbare Mutter fein eingestellt werden.

Einschränkungen

Es kann nicht verwendet werden, wenn die thermische Verschiebung der Rohrleitung zu groß ist oder die Lastschwankung 25 % übersteigt. Andernfalls wird die zusätzliche Spannung an der Rohröffnung den Grenzwert überschreiten.

Anwendungen: Wasserversorgung, Entwässerung und Ableitung bei mittlerem und niedrigem Druck, kleine Rohre für Rauchgaszubehör und sekundäre Hilfsmaschinenleitungen.

Constant Spring Hanger (Konstantfederaufhängung, speziell für wichtige Rohrleitungen in Kraftwerken)

Konstante Vollhublast (Schwankung ≤ ±6 %), große Verdrängung, große Last, Standard für wichtige Rohröffnungen des Turbinen-/Kesselsammlers;

Großer Hubbereich (50–500 mm), geeignet für die Bewältigung erheblicher thermischer Dehnungen von Frischdampf- und Zwischendampfrohren, schützt Geräteflansche vor Leckagen und Rohröffnungen vor Rissen;

Hebelnockenstruktur, geringe Federverformung, beständig gegen Ermüdung bei hohen Temperaturen, längere Lebensdauer in rauer Hochtemperaturumgebung an der Ofenoberseite.

Anwendungen: Kesselauslassrohre, Frischdampfrohre, Zwischenüberhitzungsdampfrohre, Einlass- und Auslassrohre von Turbinen.

Besonderheiten für den Kraftwerkseinsatz

Temperaturtoleranz beim An- und Abfahren: Bei plötzlichen Temperaturänderungen beim An- und Abfahren des Gerätes werden die Federn immer wieder gestaucht und gedehnt. Der hochtemperaturbeständige Federstahl 50CrVA wird ausgewählt, um ein Versagen durch thermische Entspannung zu verhindern.

Antivibrationsdesign: Die Vibrationsleitungen am Einlass und Auslass des Lüfters und der Wasserpumpe sind mit Begrenzungshalterungen ausgestattet, um ein Ungleichgewicht der Seitenkräfte auf die Federn zu vermeiden.

Ergänzende Wärmedämmkomponenten: Für Hochtemperaturleitungen sind standardisierte Wärmedämmrohrhalterungen vorgesehen, um Wärmeleitung und Beschädigungen der Beschichtung der Aufhänger und Federn zu verhindern;

Betriebs- und Wartungsvorgaben: Bei größeren Wartungsarbeiten am Gerät werden die Zeigerpositionen einzeln überprüft. Wenn die Abweichung den Grenzwert überschreitet, werden die Einstellungen zurückgesetzt oder die Stützen und Aufhänger ausgetauscht.
