Als erfahrener Hersteller von RohrleitungsunterstützungenTianshunbietetVorisolierte RohrgleitunterstützungLösungen, die darauf ausgelegt sind, thermische Bewegungen auszugleichen und gleichzeitig die Kontinuität der Isolierung aufrechtzuerhalten. Diese integrierten Baugruppen helfen Industrieprojekten, Wärmebrücken zu reduzieren, die Installation zu vereinfachen und die Zuverlässigkeit isolierter Rohrleitungssysteme zu verbessern.
Eine vorisolierte Rohrgleitunterstützung kombiniert eine tragende Isolierung mit einer reibungsarmen Gleitschnittstelle und ermöglicht so das Ausdehnen und Zusammenziehen von Rohrleitungen, ohne den Wärmeschutz zu beeinträchtigen. Im Gegensatz zu herkömmlichen Stützen, bei denen die Isolierung vor Ort zugeschnitten und wiederhergestellt werden muss, trägt ein integriertes Design dazu bei, eine kontinuierliche Isolierungshülle und eine zuverlässigere Dampfsperre aufrechtzuerhalten. In diesem Artikel wird erläutert, wie diese Halterungen funktionieren, welche Materialien für unterschiedliche Betriebstemperaturen geeignet sind, wie die richtige Konfiguration ausgewählt wird und was Ingenieure bei der Spezifizierung einer Halterung für Dampf-, Kaltwasser- oder Tieftemperaturanwendungen beachten sollten.
1. Was ist eine vorisolierte Rohrgleitunterstützung?
2. Wie funktioniert das Schiebe- und Isoliersystem?
3. Was sind die wichtigsten technischen Vorteile?
4. Welche Materialien sind für unterschiedliche Temperaturen geeignet?
5. Wie wählt man die richtige Rohrführungsunterstützung aus?
6. Wo werden vorisolierte Rohrgleitstützen eingesetzt?
7. Was sollten Käufer vor der Bestellung prüfen?
9. Wie kann Tianshun Ihr Projekt unterstützen?

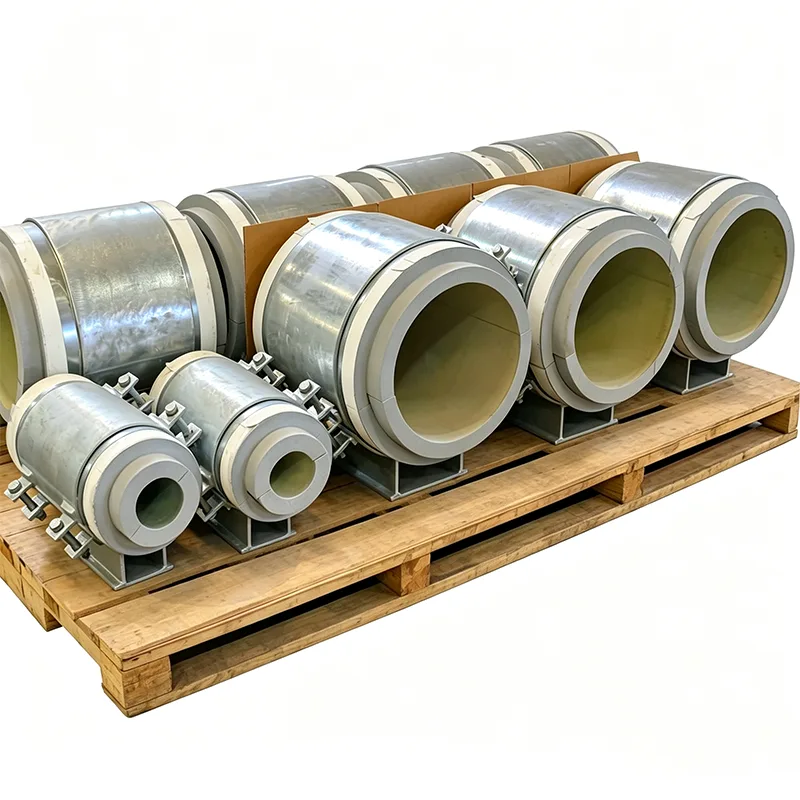

Eine vorisolierte Rohrgleithalterung ist eine technische Komponente, die eine isolierte Rohrleitung stützt und gleichzeitig eine kontrollierte Bewegung entlang ihrer Achse ermöglicht. Es integriert eine strukturelle Stütze, einen tragenden Isolationsblock und eine Gleitschnittstelle in einer koordinierten Baugruppe.
Bei industriellen Rohrleitungen kommt es zu Dimensionsänderungen, wenn die Betriebstemperaturen steigen und fallen. Dampfleitungen dehnen sich beim Anfahren aus, Kühlwasserleitungen unterliegen anderen thermischen Bedingungen als ihre Umgebung und kryogene Rohrleitungen ziehen sich während des Betriebs erheblich zusammen. Wenn das Tragsystem die erforderliche Bewegung verhindert, können an Rohranschlüssen, Gerätestutzen, Ankern und anderen Strukturpunkten übermäßige Kräfte entstehen.
Herkömmliche Stützen können ein weiteres Problem mit sich bringen: Oft ist die Isolierung an der Stützstelle unterbrochen. Möglicherweise müssen die Arbeiter vor Ort die Isolierung um den Metallschuh herum durchschneiden und anschließend die Schutzhülle wieder aufbauen. Schlechte Ausrichtung, komprimierte Isolierung oder unvollständige Abdichtung können die Wärmeleistung beeinträchtigen.
Eine vorisolierte Gleitstütze begegnet diesen Herausforderungen, indem sie thermische Isolierung und kontrollierte Bewegung in einer werkseitig montierten Einheit kombiniert. Das Design muss auf die Belastung, die Temperatur, die Isolationsspezifikation und die erwartete Verschiebung der Rohrleitung abgestimmt sein.
Die Baugruppe ist so konzipiert, dass sie die Rohrlast auf die tragende Struktur überträgt und gleichzeitig den Schiebemechanismus von der primären Isolierfunktion trennt. Jede Komponente hat einen bestimmten technischen Zweck.
Ein starrer Isolierblock trägt die Rohrlast und begrenzt gleichzeitig die Wärmeübertragung zwischen dem Rohr und der Stahlkonstruktion. Material, Dicke, Druckfestigkeit und Geometrie müssen für die Auslegungstemperatur und Belastungsbedingungen geeignet sein. Der Block sollte anhand von Betriebs-, Installations- und anwendbaren Testlasten überprüft werden.
Eine typische Konfiguration verwendet eine polierte Edelstahl-Gleitfläche gepaart mit einem mit PTFE oder Graphit imprägnierten Gleitkissen. Die genaue Anordnung hängt vom Design ab. Die Schnittstelle ermöglicht eine axiale Bewegung und hilft gleichzeitig, die Reibung und die daraus resultierenden Kräfte, die auf die Stützstruktur übertragen werden, zu kontrollieren.
Der erforderliche Gleitweg sollte anhand der Rohrleitungsspannungsanalyse ermittelt werden. Konstrukteure müssen die vorhergesagte Verschiebung, Bewegungsrichtung, den Reibungskoeffizienten, die Stützreaktionen und einen angemessenen Spielraum für die Projektbedingungen berücksichtigen.
Bei Kälte- und Tieftemperaturanwendungen ist die Feuchtigkeitskontrolle besonders wichtig. Durch einen integrierten Dichtflansch kann eine definierte Anschlussstelle für den angrenzenden Dämmmantel und die Dampfsperre geschaffen werden. Eine ordnungsgemäße Abdichtung vor Ort trägt dazu bei, das Eindringen von Feuchtigkeit zu begrenzen, die andernfalls die Isolationsleistung beeinträchtigen und das Korrosionsrisiko erhöhen kann.
Auch die Gleitschnittstelle benötigt einen geeigneten Schutz vor Bauschutt, Wasser und anderen Verunreinigungen. Die endgültigen Gehäuse- und Dichtungsdetails sollten anhand der genehmigten Zeichnungen des Herstellers bestätigt werden.
Die Integration von Isolier- und Gleitfunktionen kann die Installationskonsistenz verbessern und häufige Probleme an Rohrhalterungsstellen reduzieren.
Diese Vorteile hängen von der richtigen Technik und Installation ab. Eine Gleitstütze kann ein falsches Rohrspannungsmodell, eine unzureichende Isolationsfestigkeit, einen unzureichenden Hub oder eine schlecht abgedichtete Dampfsperre nicht ausgleichen.
Die Materialauswahl ist einer der wichtigsten Schritte bei der Spezifikation einer vorisolierten Rohrgleitunterstützung. Die Isolierung muss der Betriebstemperatur und der Druckbelastung standhalten und gleichzeitig eine akzeptable thermische Leistung aufrechterhalten. Gleitmaterialien müssen außerdem mit den erwarteten Belastungs-, Bewegungs-, Umgebungs- und Wartungsanforderungen kompatibel sein.
| Anwendung | Mögliches Isoliermaterial | Überlegungen zur Schlüsselauswahl |
|---|---|---|
| Gekühltes Wasser und Sole | PIR mit hoher Dichte | Wärmeleitfähigkeit, Feuchtigkeitsbeständigkeit und Druckfestigkeit |
| Prozessrohre für niedrige Temperaturen | PIR oder Schaumglas | Auslegungstemperatur, Dampfkontrolle und Tragfähigkeit |
| Kryo-Pipelines | Zellglas | Eignung für extrem niedrige Temperaturen und Feuchtigkeitsschutz |
| Dampf- und Heißprozesslinien | Calciumsilikat | Temperaturbewertung, mechanische Festigkeit und thermische Leistung |
| Spezialisierte Hochtemperaturanwendungen | Perlitbasierte oder mikroporöse Isolierung | Projektspezifische Temperaturgrenzen und Druckverhalten |
Wie auf der Produktseite der vorisolierten Rohrgleithalterung von Tianshun beschrieben, können die Materialoptionen je nach ausgewählter Isolierung und spezifischem Design Betriebsbedingungen von etwa -196 °C bis +650 °C abdecken. Diese Endpunkte sollten nicht als universelle Bewertung für jede Konfiguration interpretiert werden.
Ingenieure sollten die zulässige Betriebstemperatur, Druckfestigkeit bei Auslegungstemperatur, Isolationsdicke, Gleitmaterialgrenzen und Kompatibilität aller Komponenten bestätigen, bevor sie eine endgültige Spezifikation genehmigen.
Die Auswahl einer Stütze nur auf der Grundlage des Rohrnenndurchmessers kann zu kostspieligen Entwurfsänderungen führen. Eine zuverlässige Spezifikation berücksichtigt die mechanischen, thermischen und Installationsanforderungen zusammen.
Identifizieren Sie die normale Betriebstemperatur, minimale und maximale Designtemperaturen, Druckbedingungen und relevante Start- oder Abschaltszenarien. Diese Faktoren beeinflussen die Auswahl der Isolierung und die erwartete Bewegung der Rohrleitung.
Geben Sie das Betriebsrohrgewicht, das Flüssigkeitsgewicht, das Gewicht der Isolierung und Ummantelung, die anwendbaren dynamischen Belastungen und die relevanten Hydrotestlasten an. Der Isolierblock muss anhand des jeweiligen Lastfalls und nicht nur anhand des normalen Betriebsgewichts geprüft werden.
Verwenden Sie die genehmigte Rohrleitungsspannungsanalyse, um die erwartete Bewegung an der Stützstelle zu ermitteln. Bestätigen Sie die Fahrtrichtung, die Konstruktionsverschiebung, die Abmessungen der Gleitschnittstelle und den erforderlichen Abstand.
Geben Sie den Rohraußendurchmesser, das Isoliermaterial, die Isolierdicke und die Anforderungen an die Dampfsperre an. Die Stützgeometrie sollte sich an das angrenzende Dämmsystem anpassen und die Entstehung von Lücken oder gefährdeten Dichtungsübergängen vermeiden.
Bestimmen Sie, ob die Stütze eine standardmäßige Gleitkonfiguration, seitliche Führungsplatten oder andere projektspezifische Halterungen erfordert. Geführte Stützen können eine axiale Bewegung zulassen und gleichzeitig die seitliche Verschiebung begrenzen, die Positionen der Rückhaltevorrichtungen müssen jedoch mit der gesamten Rohrleitungsbeanspruchungskonstruktion koordiniert werden.
Um einen umfassenderen Überblick über die Unterstützungskonfigurationen zu erhalten, sehen Sie sich das Sortiment an industriellen Rohrhalterungen von Tianshun an und koordinieren Sie die ausgewählte Unterstützung mit dem vollständigen Unterstützungsplan des Projekts.
Diese Stützen sind besonders nützlich, wenn eine Rohrleitung sowohl Wärmeschutz als auch kontrollierte Bewegung benötigt. Zu den gängigen Anwendungen gehören:
Stellen Sie sich eine Kaltwasserleitung vor, die in einem feuchten Industriegebäude installiert ist. Wenn ein herkömmlicher Stahlträger die Isolierung unterbricht, kann sich um den Träger herum Kondenswasser bilden, das möglicherweise zu Korrosion und einer Verschlechterung der Isolierung beiträgt. Eine richtig ausgewählte vorisolierte Gleithalterung kann diese Wärmebrücke reduzieren und gleichzeitig die ordnungsgemäße Bewegung des Rohrs ermöglichen.
Das tatsächliche Ergebnis hängt von den Isolationsspezifikationen, den Stützlasten, den Umgebungsbedingungen, der Installationsqualität und der Kontinuität des gesamten Dampfsperrsystems ab.
Für Projektbeschaffungsteams hilft eine vollständige technische Anfrage den Herstellern, ein genaueres Angebot zu erstellen und verringert das Risiko von Spezifikationslücken.
Bereiten Sie die folgenden Informationen vor, bevor Sie ein Angebot anfordern:
Bitten Sie den Hersteller, die Konstruktionsannahmen, zulässigen Belastungen, Isolationseigenschaften, Gleitwege und Schnittstellendetails zu bestätigen. Vereinbaren Sie bei Bedarf eine Inspektion durch Dritte oder beglaubigte Tests als separat definierte Projektdienstleistung.
Werksinspektionen und Dokumentation können die Rückverfolgbarkeit verbessern, Käufer sollten jedoch zwischen internen Qualitätskontrollen und Tests durch einen unabhängig akkreditierten Dritten unterscheiden. Der Prüfumfang sollte vor Produktionsbeginn vereinbart werden.
Ein Standard-Rohrschuh stützt in erster Linie die Rohrleitung und erfordert möglicherweise das Schneiden und Wiederherstellen der Isolierung um ihn herum. Eine vorisolierte Rohrgleithalterung integriert einen tragenden Isolierblock und eine Gleitschnittstelle und trägt so dazu bei, die Wärmeisolierung aufrechtzuerhalten und gleichzeitig bestimmte Bewegungen aufzunehmen.
Der Betriebsbereich hängt vom Isolationsmaterial und der gesamten Baugruppenkonstruktion ab. Tianshun listet Optionen auf, die von etwa -196 °C für geeignete kryogene Konfigurationen bis zu +650 °C für geeignete Hochtemperaturisolierung reichen. Der tatsächlich zulässige Bereich muss für die ausgewählten Materialien, Lasten und Betriebsbedingungen bestätigt werden.
Der erforderliche Weg wird durch eine Rohrleitungsspannungsanalyse unter Berücksichtigung der Wärmeausdehnung oder -kontraktion, der Stützposition, der Bewegungsrichtung und relevanter Betriebsszenarien ermittelt. Die Gleitfläche muss ausreichend Hub bieten, ohne an ihre mechanischen Grenzen zu stoßen.
Ja. Führungsplatten können in geeignete Konfigurationen integriert werden, um eine axiale Bewegung zu ermöglichen und gleichzeitig eine seitliche Verschiebung einzuschränken. Die Führungsanordnung und die Abstände müssen mit der Rohrleitungsspannungsanalyse und der Unterstützungskonstruktion des Projekts abgestimmt werden.
Abhängig vom vereinbarten Lieferumfang kann die Dokumentation Stahlmaterialzertifikate, Datenblätter zu Isoliermaterialien, Informationen zu Gleitreibungstests, Maßkontrollberichte und relevante Werksinspektionsaufzeichnungen umfassen. Bestätigen Sie die erforderlichen Standards, die Rückverfolgbarkeit und alle Testanforderungen Dritter in der Kaufspezifikation.
Eine zuverlässige vorisolierte Rohrgleitunterstützung muss strukturelle Belastung, Wärmedämmung, Gleitleistung und Feuchtigkeitsschutz ausgleichen. Die Behandlung dieser Anforderungen als ein koordinierter Entwurf trägt dazu bei, Installationsunsicherheiten zu reduzieren und unterstützt die langfristige Zuverlässigkeit der Rohrleitung.
Tianshun stellt seit 2012 in seinem Werk in Yangzhou Pipeline-Unterstützungsprodukte her und liefert Lösungen für industrielle Rohrleitungsanwendungen, einschließlich Dampf, Kaltwasser und kryogene Dienstleistungen. Durch die Überprüfung der Rohrabmessungen, Isolierungsanforderungen, Auslegungslasten und Bewegungsdaten kann das Ingenieurteam dabei helfen, eine geeignete Stützkonfiguration zu ermitteln und die für Ihr Projekt erforderliche Dokumentation zu klären.
Wenn Sie eine maßgeschneiderte Beschaffung vornehmenVorisolierte RohrgleitunterstützungBereiten Sie für eine Neuinstallation oder die Modernisierung bestehender Rohrleitungen Ihren Rohrunterstützungsplan, Ihre Isolierungsspezifikationen und Spannungsanalysedaten vor, bevor Sie ein Angebot anfordern. Besuchen Sie die Produktseite von Tianshun, um den verfügbaren Designansatz zu überprüfenKontaktieren Sie unsum Ihre technischen Anforderungen, Materialoptionen, Inspektionsumfang und Projektabwicklungsanforderungen zu besprechen.
