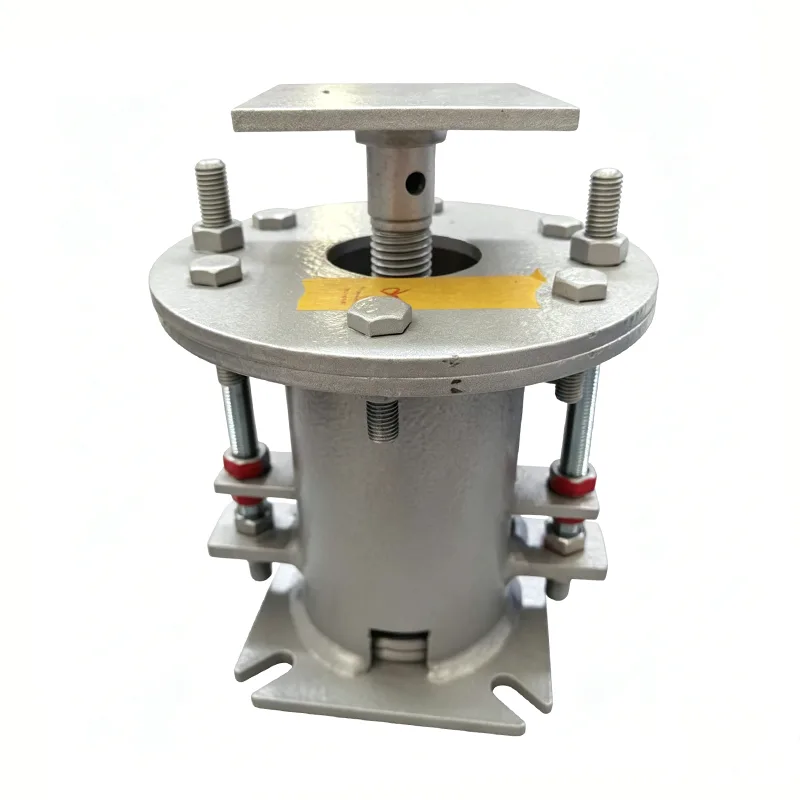

Artikelzusammenfassung: A Variable Federunterstützungist eine mechanische Rohrstützvorrichtung, die dafür ausgelegt ist, Rohrlasten zu tragen und gleichzeitig vertikale Bewegungen auszugleichen, die durch thermische Ausdehnung, Kontraktion und Änderungen der Betriebsbedingungen verursacht werden. Im Gegensatz zu starren Stützen ermöglicht es eine kontrollierte Verschiebung bei gleichzeitiger Beibehaltung einer vorhersehbaren Stützkraft. Dies macht es besonders nützlich für Prozessanlagen, Kraftwerke, Raffinerien, Chemieanlagen, LNG-Systeme und andere industrielle Rohrleitungsanwendungen. In diesem Leitfaden wird erklärt, wie variable Federstützen funktionieren, wie man sie richtig auswählt, welche technischen Faktoren am wichtigsten sind und wie Tianshun Standard- und kundenspezifische Lösungen für anspruchsvolle Rohrleitungssysteme anbieten kann.
A Variable Federunterstützungist eine Rohrstützbaugruppe, die eine Schraubenfeder verwendet, um einen Rohrabschnitt zu stützen und gleichzeitig eine kontrollierte vertikale Bewegung zu ermöglichen. Es wird üblicherweise dort installiert, wo das Rohr nicht auf einer festen Höhe bleiben kann, da die Betriebstemperaturen dazu führen, dass sich die Leitung ausdehnt oder zusammenzieht.
Bei einer herkömmlichen starren Lagerung bleibt der Auflagepunkt im Wesentlichen fest. Dies kann problematisch werden, wenn sich ein heißes Rohr ausdehnt. Das Rohr versucht möglicherweise, sich nach oben oder unten zu bewegen, während die starre Halterung dieser Bewegung Widerstand leistet. Die daraus resultierende Wechselwirkung kann die auf das Rohr, angeschlossene Ausrüstung, Düsen, Strukturelemente und andere Stützpunkte übertragenen Lasten erhöhen.
Ein variabler Federmechanismus bietet eine flexiblere Lösung. Wenn sich das gestützte Rohr vertikal bewegt, wird die Feder komprimiert oder gedehnt. Ihre Stützkraft ändert sich daher entsprechend dem Kraft-Weg-Verhalten der Feder.
Das Ziel besteht nicht darin, Bewegung zu beseitigen. Vielmehr besteht das Ziel darinStützen Sie das Rohr und lassen Sie gleichzeitig zu, dass die berechnete Bewegung kontrolliert abläuft.
Tianshun stellt variable Federstützen für industrielle Rohrleitungsanwendungen her und kann Konfigurationen basierend auf Last, Weg, Installationsraum, Verbindungsanforderungen, Umgebungsbedingungen und Projektspezifikationen bereitstellen.
Das Funktionsprinzip basiert auf dem Zusammenhang zwischen Federkraft und vertikaler Verschiebung. Bei kaltem Rohr hat die Stütze eine vorgegebene Anfangs- bzw. Kaltlast. Wenn das System seine Betriebstemperatur erreicht, kann sich das Rohr vertikal bewegen, wodurch sich die Kompression der Feder und damit ihre Stützkraft ändert.
Beispielsweise kann eine Dampfleitung beim Erhitzen ansteigen. Wenn unterhalb dieser Linie eine variable Federstütze positioniert ist, kann die Feder zusammengedrückt werden, wenn sich das Rohr nach oben bewegt. Die Stütze trägt weiterhin das Gewicht des Rohrs, aber die Kraft an der Stütze ändert sich, wenn die Feder ihren Arbeitsbereich durchläuft.
Dieses Verhalten kann konzeptionell dargestellt werden durch:
Federlaständerung = Federrate × Vertikale Bewegung
Bei der eigentlichen Auswahl muss die vollständige Analyse der Rohrleitungsspannung berücksichtigt werden, anstatt sich nur auf eine einfache Berechnung zu verlassen. Die Federrate, die Heißlast, die Kaltlast, der verfügbare Federweg, die Bewegungsrichtung und die zulässige Lastschwankung müssen alle gemeinsam bewertet werden.
Für viele Industriesysteme ist eine kontrollierte Variation der Stützlast akzeptabel. In diesen Situationen kann eine variable Federauslegung eine wirtschaftliche und technisch sinnvolle Alternative zur konstanten Federunterstützung darstellen.
Industrielle Rohrleitungen sind selten statisch. Temperaturänderungen, Druckänderungen, An- und Abschaltzyklen, Flüssigkeitsbedingungen und Prozessschwankungen können alle die Rohrposition beeinflussen und Lasten tragen.
Ohne eine angemessene flexible Unterstützungsregelung kann übermäßige Zurückhaltung zu mehreren Problemen führen:
Eine variable Federunterstützung löst einen Teil dieser Herausforderung, indem sie eine Stützkraft bereitstellt, die sich mit der Bewegung des Rohrs ändert.
Dies ist besonders wichtig bei langen Heißleitungen, vertikalen Steigleitungen, Geräteanschlüssen, Dampfsystemen, Abgasleitungen, Prozessleitungen und anderen Stellen, an denen vertikale thermische Verschiebungen nicht effektiv durch starre Stützen ausgeglichen werden können.
Obwohl die genaue Konstruktion je nach Konfiguration variiert, enthält eine typische variable Federstütze mehrere wesentliche Elemente.
| Komponente | Typisches Material | Primäre Funktion |
|---|---|---|
| Schraubenfeder | Federstahl | Erzeugt die kontrollierte Stützkraft und nimmt vertikale Bewegungen auf. |
| Federgehäuse | Kohlenstoffstahl oder spezifizierte Legierung | Schützt und führt das Federpaket. |
| Ladeplatte | Kohlenstoff oder geschmiedeter Stahl | Überträgt die unterstützte Last in den Federmechanismus. |
| Reiseanzeige | Edelstahl oder korrosionsbeständiges Material | Zeigt die Federposition an und hilft bei der Überprüfung der Betriebsbewegung. |
| Verbindungsbaugruppe | Kohlenstoffstahl oder spezifiziertes Material | Verbindet die Federstütze mit dem Rohr, der Struktur oder dem Fundament. |
| Anpassungskomponenten | Stahl | Lassen Sie die Stütze auf die gewünschte Belastungs- und Einbaulage einstellen. |
Besonders wichtig ist die Feder selbst. Material, Wärmebehandlung, Fertigungsgenauigkeit, Voreinstellung und Belastungsprüfung wirken sich direkt auf die Zuverlässigkeit des fertigen Trägers aus.
Tianshun verwendet Federmaterialien wie 60Si2MnA oder 50CrVA für anwendbare Designs und kann die Gehäuse- und Verbindungskomponenten entsprechend der Betriebsumgebung und den Projektanforderungen konfigurieren.
Die richtige Auswahl beginnt mit genauen technischen Daten. Die Auswahl einer Stütze allein nach dem Rohrdurchmesser reicht nicht aus, da die Federstütze in erster Linie auf Last und Bewegung und nicht nur auf die Rohrgröße reagiert.
Wichtige Auswahlparameter sind:
| Parameter | Beispielbereich/Überlegung | Warum es wichtig ist |
|---|---|---|
| Betriebslast | Je nach Modell ca. 0,2–400 kN | Bestimmt die entsprechende Federkapazität. |
| Vertikale Reise | Zu den gängigen Optionen gehören 30, 60, 90, 120 und 180 mm | Muss die berechnete Rohrverschiebung berücksichtigen. |
| Bewegungsrichtung | Nach oben oder unten | Beeinflusst Installation und Federauswahl. |
| Variation laden | Projektabhängig; üblicherweise innerhalb eines bestimmten Prozentsatzes kontrolliert | Bestimmt, ob eine variable oder konstante Federlösung geeignet ist. |
| Gehäusematerial | Kohlenstoffstahl oder kundenspezifisches Material | Muss mechanischen und Umwelteinflüssen standhalten. |
Am sichersten ist es, die Stütze anhand der Rohrspannungsanalyse und der Stützenzeichnung auszuwählen. Tianshun kann Informationen zu Heißlast, Kaltlast, Bewegung und Abmessung prüfen, bevor er eine geeignete Federserie empfiehlt.
Variable und konstante Federstützen lösen verwandte, aber unterschiedliche technische Probleme. Der Hauptunterschied besteht darin, wie stark sich die Stützkraft ändert, wenn sich das Rohr bewegt.
| Besonderheit | Variable Federunterstützung | Konstante Federunterstützung |
|---|---|---|
| Unterstützende Kraft | Ändert sich bei vertikaler Fahrt | Entwickelt, um annähernd konstant zu bleiben |
| Typische Anwendung | Mäßige thermische Bewegung und akzeptable Lastschwankungen | Kritische Standorte, die eine sehr geringe Lastschwankung erfordern |
| Konstruktion | Relativ einfacher Federmechanismus | Komplexere mechanische Anordnung |
| Kosten | Im Allgemeinen wirtschaftlicher | Generell höher |
| Überlegungen zur Wartung | Normalerweise unkompliziert | Erfordert Aufmerksamkeit für den komplexeren Mechanismus |
Die Entscheidung sollte immer auf technischen Anforderungen basieren. Eine konstante Feder sollte nicht automatisch als überlegen angesehen werden. Wenn die berechnete Stützlastschwankung akzeptabel ist, kann eine variable Federstütze die erforderliche Bewegungsfähigkeit ohne unnötige Komplexität bereitstellen.
Variable Federstützen werden häufig in Industrieanlagen eingesetzt, in denen die Rohrleitungen einer erheblichen vertikalen Verschiebung unterliegen.

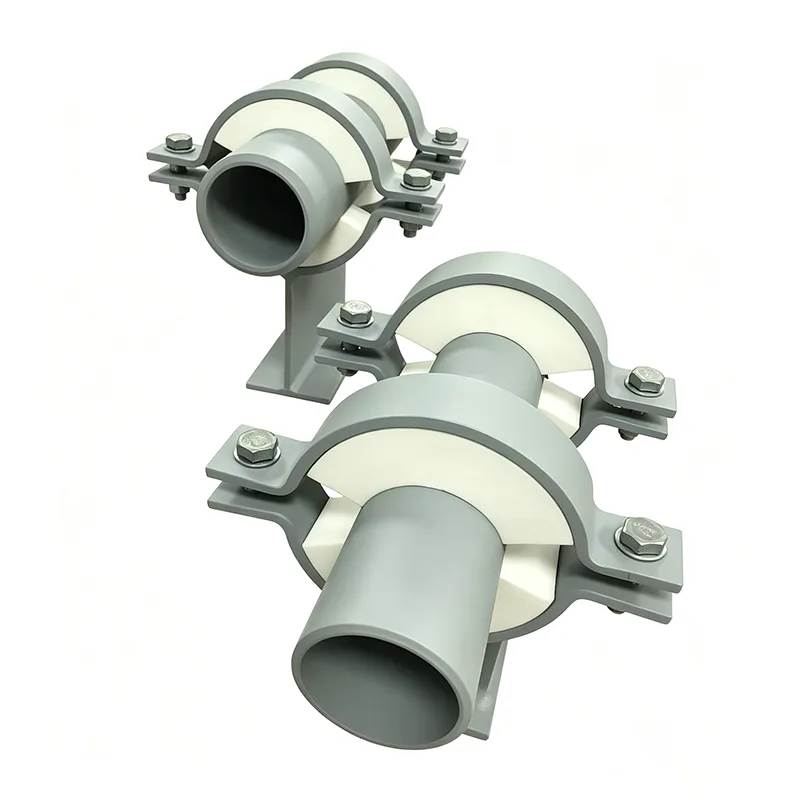

Bei kalten oder isolierten Rohrleitungen kann die Federstütze auch in eine breitere Stützanordnung integriert werden, die die Isolierung schützt und die erforderliche Wärmeleistung aufrechterhält.
Selbst eine ordnungsgemäß hergestellte variable Federstütze kann eine schlechte Leistung erbringen, wenn sie falsch installiert oder eingestellt wird. Die Installation sollte daher als eine technisch kontrollierte Tätigkeit und nicht nur als mechanische Montageaufgabe behandelt werden.
Überprüfen Sie vor der Installation Folgendes:
Ein häufiges Feldproblem ist unzureichender Abstand. Wenn das Rohr kalt ist, kann eine Stütze passen, nach thermischer Bewegung jedoch die benachbarten Stahlkonstruktionen behindern. Durch die Überprüfung des gesamten Bewegungsbereichs vor der Installation können kostspielige Standortänderungen vermieden werden.
Auch Außenanlagen erfordern einen entsprechenden Korrosionsschutz. Je nach Umgebung kommen lackierter Kohlenstoffstahl, feuerverzinkte Komponenten, Edelstahlbeschläge oder spezielle Beschichtungssysteme in Betracht.
Eine Federstütze ist ein tragendes mechanisches Bauteil. Daher ist die Fertigungskonsistenz wichtig, da kleine Unterschiede in den Federeigenschaften oder Montageeinstellungen die tatsächliche Stützreaktion beeinflussen können.
Ein zuverlässiger Herstellungsprozess sollte Folgendes umfassen:
Tianshun gibt an, dass seine variablen Federstützen vor dem Versand einem Belastungstest unterzogen werden, wobei die Tests bestimmte Lastbedingungen und Federwege abdecken. Bei entsprechenden Aufträgen kann eine Testdokumentation bereitgestellt werden, und bei Bedarf kann auch eine Inspektion durch Dritte arrangiert werden.
Bei Exportprojekten sollten Kunden vor Produktionsbeginn die erforderlichen Materialzertifikate, Prüfpläne, Beschichtungsanforderungen, Maßtoleranzen und geltenden Normen klären.
Industrierohrleitungen folgen selten einer einzigen universellen Konfiguration. Selbst wenn der Federmechanismus standardisiert ist, kann es sein, dass die umgebende Installation geändert werden muss.
Abhängig vom Projekt kann die Anpassung Folgendes umfassen:
Tianshun kann auf der Grundlage von Konstruktionszeichnungen, Supportplänen, Rohrspannungsdaten oder Kundenspezifikationen arbeiten. Durch die Bereitstellung genauer Informationen in der Angebotsphase können Maßkonflikte und späte Änderungen während der Fertigung oder Installation vermieden werden.
Für industrielle Käufer geht der Wert einer variablen Federunterstützung über die Feder selbst hinaus. Die richtige Auswahl, Fertigungskontrolle, Dokumentation und Lieferkoordination wirken sich alle auf das endgültige Projektergebnis aus.
Tianshun konzentriert sich auf industrielle Rohrleitungsunterstützungsprodukte und bietet sowohl standardisierte als auch maßgeschneiderte variable Federunterstützungslösungen an. Die Produktpalette umfasst verschiedene Federunterstützungskonfigurationen und Tragfähigkeiten für unterschiedliche Rohrleitungsanordnungen.
Zu den wichtigsten Vorteilen der Zusammenarbeit mit einem erfahrenen Hersteller gehören:
Wenn Kunden bei Tianshun ein Angebot anfordern, können sie die Auswahlgenauigkeit verbessern, indem sie das Stützetikett, die Betriebslast, die Kaltlast, die vertikale Bewegung, die Bewegungsrichtung, die Installationshöhe, den erforderlichen Standard, den Verbindungstyp, die Umgebungsbedingungen und den verfügbaren Platz angeben.
Sein Hauptzweck besteht darin, ein Rohr zu stützen und gleichzeitig eine kontrollierte vertikale Bewegung zu ermöglichen. Die Feder nimmt thermische Verschiebungen auf, während sich die Stützkraft innerhalb des angegebenen Betriebsbereichs ändert.
Es ist im Allgemeinen geeignet, wenn das Rohrleitungssystem einer vertikalen Bewegung unterliegt und die daraus resultierende Änderung der Stützlast gemäß der Rohrleitungsspannungsanalyse akzeptabel ist. Kritische Standorte mit extrem eingeschränkten Lastschwankungen erfordern möglicherweise stattdessen eine konstante Federanordnung.
Zu den nützlichsten Informationen gehören Heißlast, Kaltlast, vertikale Bewegung, Bewegungsrichtung, Stützposition, Installationsabmessungen, Anschlussanordnung, Betriebstemperatur und geltende Projektstandards.
Ja. Tianshun bietet maßgeschneiderte Konfigurationen für Anforderungen wie Sonderhub, Gehäuseabmessungen, Anschlussanordnungen, Materialien, Beschichtungen und Einbaubedingungen.

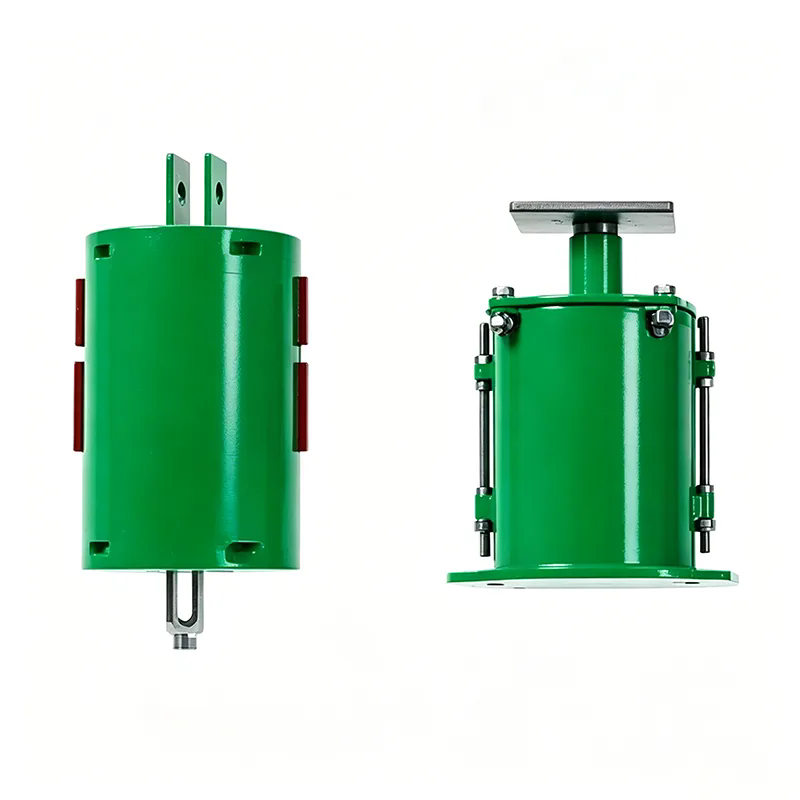

Der Federmechanismus erfüllt die gleiche Grundfunktion, die Einbauanordnung unterscheidet sich jedoch. Ein Federhänger wird üblicherweise an einer Überkopfkonstruktion aufgehängt, während je nach Konstruktion eine Federhalterung unter oder neben dem Rohr angeordnet sein kann.
Zu den Tests können die Überprüfung der angegebenen Last im Kalt- und Betriebszustand, die Überprüfung des Hubs, die Bestätigung der Federeinstellung und die Inspektion der fertigen Baugruppe gehören. Das genaue Inspektionsverfahren hängt von der Projektspezifikation und den Kaufanforderungen ab.
Ja. Außenanwendungen erfordern eine angemessene Berücksichtigung von Korrosionsschutz, Beschichtungssystemen, Entwässerung, Umwelteinflüssen und Hardwareauswahl. Tianshun kann geeignete Oberflächenbehandlungsoptionen für verschiedene Betriebsumgebungen anbieten.
Nicht automatisch. Die Art der Stützung muss anhand der Rohrleitungsanordnung und der Spannungsanalyse ermittelt werden. Eine variable Feder eignet sich dort, wo kontrollierte vertikale Flexibilität erforderlich ist. Starre Stützen eignen sich weiterhin dort, wo keine Bewegung erforderlich ist oder eine Zurückhaltung Teil der Konstruktion ist.
A Variable FederunterstützungBietet eine praktische Möglichkeit, vertikale thermische Bewegungen zu verwalten und gleichzeitig eine zuverlässige Rohrunterstützung aufrechtzuerhalten. Dadurch, dass die Feder ihre Kompression oder Ausdehnung bei der Bewegung des Rohrs ändern kann, können die unerwünschten Effekte reduziert werden, die auftreten können, wenn thermisch aktive Rohrleitungen übermäßig eingeschränkt werden.
Eine erfolgreiche Anwendung hängt jedoch von mehr als der Auswahl einer Feder mit geeigneter Tragfähigkeit ab. Heiße und kalte Lasten, vertikale Bewegung, Bewegungsrichtung, zulässige Lastschwankung, Installationsspielraum, Umgebungseinflüsse, Verbindungskonfiguration, Fertigungsqualität und Prüfanforderungen sollten alle berücksichtigt werden.
Für die Stromerzeugung, die Petrochemie, die chemische Verarbeitung, LNG, Raffinerien, Stahl und andere industrielle Rohrleitungssysteme kann das richtige Stützdesign dazu beitragen, die mechanische Stabilität zu verbessern und Installation und Wartung zu vereinfachen.
Tianshunbietet variable Federunterstützungslösungen für Standard- und kundenspezifische Industrieanwendungen. Wenn Sie eine Rohrhalterungszeichnung, einen Federplan, Lastdaten oder eine spezielle Installationsanforderung haben, senden Sie die Projektdetails zur technischen Bewertung und einer geeigneten Konfiguration an das Tianshun-Team.Kontaktieren Sie unsBesprechen Sie noch heute Ihre Anforderungen an die variable Federunterstützung und erhalten Sie eine praktische Lösung für Ihr Rohrleitungsprojekt.
