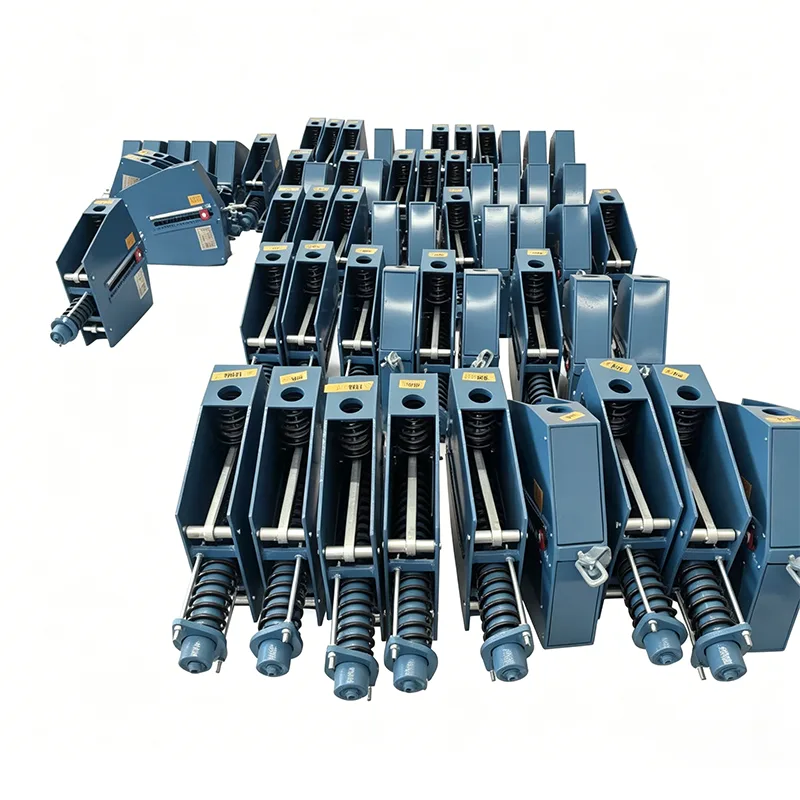

Vertikale konstante Federunterstützung

Wenn Rohrleitungen großen vertikalen Verschiebungen (über 100 mm) unterliegen und äußerst empfindlich auf Lastschwankungen reagieren, kann die Lastschwankungsrate (≤ 25 %) gewöhnlicher variabler Federstützen zu übermäßiger Belastung der Rohrleitung, Schäden an den Geräteschnittstellen und sogar Rohrbrüchen führen. Die vertikale konstante Federunterstützung bietet eine nahezu konstante Stützkraft (Lastschwankungsrate ≤ 5 %) über den gesamten Arbeitshub basierend auf dem Momentenausgleichsprinzip und löst so die Herausforderung der Spannungskontrolle bei Rohrleitungen mit großer Verdrängung vollständig.

Funktionsprinzip

Die vertikale konstante Federunterstützung nutzt das gegenseitige Gleichgewicht zwischen Federkraft und dem vom Verbindungsmechanismus erzeugten Moment. Während sich die Rohrleitung auf und ab bewegt, wird die Federverformung durch das Nocken- und Gestängesystem präzise ausgeglichen, wodurch die Ausgangsstützkraft stabil bleibt. Dieses Design eliminiert Lastschwankungen, die durch Rohrleitungsverschiebungen verursacht werden, vollständig und schützt so Rohrleitungen und angeschlossene Geräte vor zusätzlicher Belastung.

Technische Produktspezifikationen

Aufschlüsselung der Produktstruktur

Die standardmäßige vertikale Konstantfederunterstützung ist modular aufgebaut und besteht aus den folgenden unabhängigen Komponenten für eine einfache Wartung und einen einfachen Austausch vor Ort:

▶  Federbaugruppe: Hochfeste Legierungsfedern, die einer Stabilisierungswärmebehandlung unterzogen wurden

▶  Moment-Balance-Mechanismus: Präzisionsgefertigtes Nocken- und Verbindungssystem

▶  Lasteinstellvorrichtung: Einstellung der oberen Schraube zur Feinabstimmung während des Betriebs

▶  Verschiebungsanzeigesystem: Übersichtliche Skala, die die Rohrleitungsverlagerung in Echtzeit anzeigt

▶  Obere und untere Verbindungsbaugruppen: Mehrere Verbindungsoptionen zur Anpassung an unterschiedliche Installationsbedingungen

▶  Schutzgehäuse: Vollständig geschlossenes Design, um das Eindringen von Staub und korrosiven Medien zu verhindern

Kerndifferenzierte Vorteile

Auswahltabelle für Standardspezifikationen

Anwendbare Installationsszenarien

Die Vertical Constant Spring Support eignet sich besonders für folgende Rohrleitungssysteme, die eine vertikale Installation und große Verdrängung erfordern:

▶  Ferndampfleitungen und Zwischenüberhitzungsdampfleitungen in Kraftwerken

▶  Hochtemperatur- und Hochdruck-Prozessleitungen in Erdölraffinerien und Chemieanlagen

▶  Kryogene Flüssigkeitspipelines in LNG-Terminals

▶  Hochofengas- und Sauerstoffleitungen in Stahlwerken

▶  Hochtemperatur-Dampfhauptleitungen für die städtische Zentralheizung

▶  Einlass- und Auslassverbindungsleitungen großer Lagertanks

Installations- und Wartungsrichtlinien

▶  Inspektion vor der Installation: Stellen Sie sicher, dass das Produktmodell, die Last und die Durchbiegung den Konstruktionsanforderungen entsprechen, und prüfen Sie, ob während des Transports Schäden entstanden sind

▶  Vorsichtsmaßnahmen bei der Installation: Halten Sie die Stütze vertikal mit einer Abweichung von nicht mehr als 1°; Entfernen Sie nach der Montage die Transportsicherung

▶  Inbetriebnahme vor dem Betrieb: Passen Sie die Last entsprechend den tatsächlichen Bedingungen vor Ort an, um sicherzustellen, dass die Pipeline eben ist

▶  Tägliche Wartung: Überprüfen Sie alle sechs Monate die Verschiebungsanzeige und den festen Sitz der Verbindungsschrauben; Führen Sie jährlich eine umfassende Inspektion durch

▶  Austauschzyklus: Die Produktlebensdauer kann unter normalen Arbeitsbedingungen 15–20 Jahre betragen

Projektverifizierung und Qualitätskontrolle

Unsere vertikalen Konstantfederstützen wurden in zahlreichen Schlüsselprojekten weltweit verifiziert, darunter:

▶  Hauptdampfleitungssystem eines 300-MW-Wärmekraftwerks

▶  Ein Projekt zur Raffinierung und chemischen Integration von 10 Millionen Tonnen pro Jahr

▶  Kryogen-Pipeline-Projekt eines LNG-Terminals

Alle Produkte unterliegen strengen Qualitätskontrollverfahren:

▶  Eingangskontrolle des Rohmaterials: Jede Stahlcharge wird einer Spektralanalyse und Prüfung der mechanischen Eigenschaften unterzogen

▶  Schlüsselkomponentenbearbeitung: Zur Gewährleistung der Maßhaltigkeit werden CNC-Bearbeitungszentren eingesetzt

▶  Federleistungstest: Jede Feder durchläuft 100.000 Ermüdungszyklen

▶  Komplette Maschinenleistungsprüfung: Jede Einheit wird einer Leistungsprüfung mit konstanter Kraft über den gesamten Hub unterzogen

▶  Abschließende Werksinspektion: Es werden vollständige Qualitätszertifizierungsdokumente ausgestellt

Unser Qualitätsmanagementsystem ist nach ISO 9001:2015 zertifiziert und alle Produkte entsprechen internationalen Standards, einschließlich CE und API.

Unterstützende Dienstleistungen

▶  Kostenlose technische Auswahl und Pipeline-Stressanalyse

▶  Maßgeschneiderte Designdienstleistungen für nicht standardmäßige Produkte

▶  Installationsanleitung und technische Schulung vor Ort

▶  12 Monate Garantiezeit mit lebenslangem technischen Support

▶  Notfall-Ersatzteilversorgung mit 48-Stunden-Reaktion

Für detailliertere Informationen zur vertikalen Konstantfederunterstützung wenden Sie sich bitte an unser technisches Team für professionelle Auswahlberatung.

Häufig gestellte Fragen (FAQ)

F: Was ist der Unterschied zwischen vertikalen und horizontalen Konstantfederstützen?

A: Die Hauptunterschiede liegen in der Installationsmethode und der Platzbelegung. Vertikale Konstantfederstützen werden vertikal installiert und nehmen horizontal weniger Platz ein, wodurch sie für schmale Rohrregalbereiche geeignet sind. Horizontale Konstantfederstützen werden horizontal installiert und nehmen vertikal mehr Platz ein, geeignet für Standorte mit ausreichender Kopffreiheit.

F: Kann die Last Ihrer vertikalen Konstantfederstütze vor Ort angepasst werden?

A: Ja. Das Produkt ist oben mit einer speziellen Lasteinstellschraube ausgestattet, die eine Feinabstimmung während des Pipeline-Betriebs ohne Abschaltung ermöglicht. Der Einstellbereich beträgt ±10 % der Nennlast.

F: Ist dieses Produkt für Umgebungen mit niedrigen Temperaturen geeignet?

A: Ja. Wir bieten spezielle Tieftemperaturmodelle an, die kryogenbeständige Materialien und spezielle Behandlungsverfahren nutzen. Sie können normal bei Temperaturen von bis zu -196 °C betrieben werden und eignen sich für kryogene Pipelinesysteme wie LNG.
