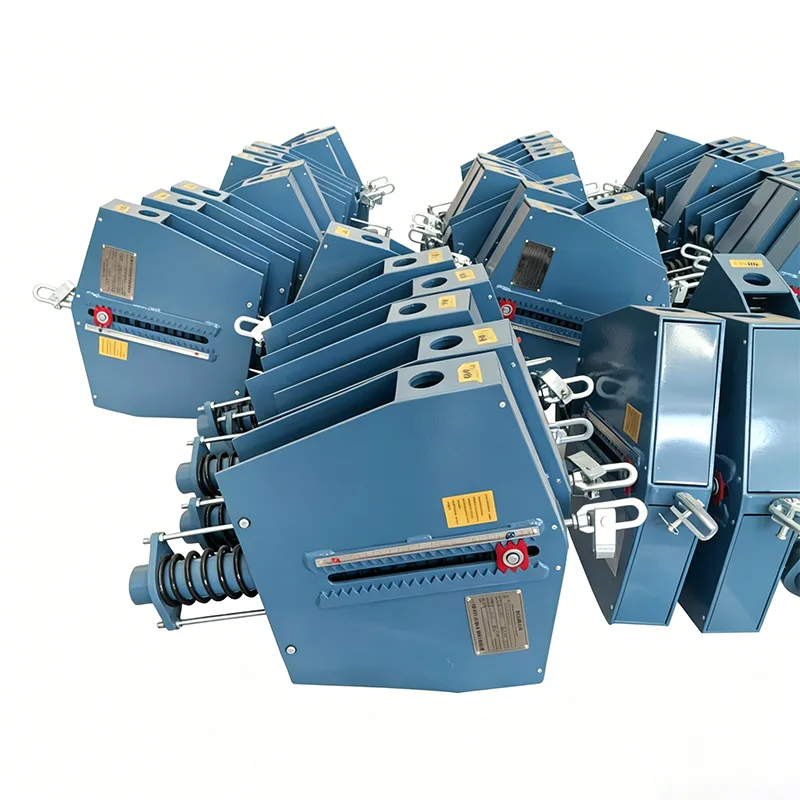

Hängende konstante Federunterstützung

An vielen Industriestandorten befinden sich unter den Rohrleitungen Geräte, Durchgänge, Ventilgruppen oder andere Hindernisse, die die Installation von Bodenstützen unmöglich machen. Mittlerweile kommt es bei einigen Rohrleitungen mit großem Durchmesser zu thermischen Verschiebungen von mehr als 100 mm, und die Lastschwankungen gewöhnlicher variabler Federstützen führen dazu, dass die Belastung der Rohrleitungen die zulässigen Grenzwerte überschreitet.

Die hängende konstante Federunterstützung löst diese Branchenherausforderung perfekt. Die Installation erfolgt durch Aufhängung an oben liegenden Stahlkonstruktionen, nimmt keinen Platz unter Rohrleitungen ein und liefert gleichzeitig eine konstante Stützkraft mit einer Schwankungsrate von ≤5 % über den gesamten Hub.

Technische Produktspezifikationen

Vergleich zwischen hängenden und bodenmontierten Installationsmethoden

Die beiden Installationsmethoden haben ihre jeweiligen Anwendungsszenarien für unterschiedliche Standortbedingungen, und hängende Konstantfederstützen bieten unersetzliche Vorteile in Umgebungen mit begrenztem Platzangebot:

Strukturelles Design, das ausschließlich für Aufhängungsbedingungen optimiert ist

Basierend auf dem allgemeinen Design der Konstantfederunterstützung wurden hängende Konstantfederunterstützungen gezielt hinsichtlich der Belastungseigenschaften der Aufhängungsinstallation optimiert:

▶  Geschmiedete integrierte Hebeösen: Die oberen Hebeösen basieren auf der monolithischen Schmiedetechnologie ohne Schweißfehler und erreichen einen Sicherheitsfaktor von 2,5.

▶  Anti-Schwingungsbegrenzungsvorrichtung: Ausgestattet mit Querbegrenzungsstrukturen, um übermäßiges Schwingen der Rohrleitung während des Betriebs zu verhindern.

▶  Verstellbare Kleiderbügelstange: Standardmäßige, 1–3 m lange, verstellbare Kleiderbügelstange zur Anpassung an unterschiedliche Installationshöhen.

▶  Absturzsicherungsdesign: An allen Verbindungspunkten sind doppelte Sicherheitsmechanismen installiert, um Stürze aus großer Höhe zu verhindern.

▶  Visuelle Verschiebungsanzeige: Zur einfachen Beobachtung des Betriebsstatus durch das Bodenpersonal sind seitlich große Skalentafeln angebracht.

Standard-Spezifikationstabelle für die vollständige Serie

Zur Abdeckung der meisten industriellen Anwendungsanforderungen stehen fünf Standardserien hängender Konstantfederstützen zur Verfügung:

Alle Produkte entsprechen den Standards GB/T 17116.2, ANSI/ASME B31.1 und API RP 551.

Gemessene Leistung im Vergleich zu Industriestandards

Die wichtigsten Leistungsindikatoren der hängenden Konstantfederstützen übertreffen alle die nationalen Standardanforderungen. Alle Daten stammen zu 100 % aus vollständigen Inspektionsaufzeichnungen unseres CNAS-akkreditierten Labors:

Rückverfolgbares Qualitätskontrollsystem über den gesamten Lebenszyklus

Um die absolute Sicherheit der in großen Höhen installierten Produkte zu gewährleisten, weisen wir jeder hängenden Konstantfederhalterung einen eindeutigen Produktidentifikationscode zu, der eine vollständige Rückverfolgbarkeit über den gesamten Lebenszyklus ermöglicht:

▶  Rohmaterial-Rückverfolgbarkeit: Jeder Stahlcharge liegt das Original-Mill-Test-Zertifikat (MTC) bei, und die Ergebnisse der Spektralanalyse sind an den Identifikationscode gebunden.

▶  Produktionsprozessaufzeichnungen: Bediener und Zeitstempel für alle kritischen Prozesse (Schweißen, Wärmebehandlung, Montage) werden vollständig dokumentiert.

▶  Inspektionsberichtarchivierung: Alle Inspektionsberichte werden in elektronische Dateien umgewandelt und können online über den Identifikationscode abgefragt werden.

▶  Werkskennzeichnung: Der eindeutige Identifikationscode, das Produktionsdatum und die Prüfernummer sind auf dem Produkttypenschild eingraviert.

▶  After-Sales-Tracking: Produktinstallations- und Betriebsinformationen werden synchron in das System eingegeben und bieten lebenslangen technischen Support.

Typische Anwendungsszenarien und Erfolgsbilanz

Hängende Konstantfederstützen wurden weltweit in über 320 Industrieprojekten erfolgreich eingesetzt, mit einer Gesamtauslieferung von über 180.000 Einheiten. Typische Szenarien sind:

▶  Hochgelegene Abschnitte von Frischdampf- und Zwischenüberhitzungsdampfleitungen in Kraftwerken

▶  Erhöhte Prozessleitungen in Bereichen von Erdölraffinerieanlagen

▶  Tanktop-Pipelines in LNG-Empfangsterminals

▶  Aufgehängte Abschnitte von Hochofen-Heißluftleitungen in Stahlwerken

▶  Fluss- und straßenübergreifende Hochdampfleitungen in Städten

▶  Pipelines mit großem Durchmesser in konventionellen Kernkraftwerksinseln

Als Nachweis unserer Leistungsfähigkeit können wir Kopien früherer Projektverträge, Eigentümerabnahmeberichte und Betriebsfotos vor Ort bereitstellen.

Exklusive Installations- und technische Dienstleistungen

Als Reaktion auf die besonderen Anforderungen der Höhenmontage von Hängestützen bieten wir exklusive Leistungen an:

▶  Kostenloses Installationsknotendesign und Lastberechnung

▶  Entsendung zertifizierter Höhenbetriebstechniker zur Installationsanleitung vor Ort

▶  Bereitstellung von speziellen Installationswerkzeugen und Sicherheitsschutzausrüstung

▶ 18 Monate Garantiezeit, 6 Monate länger als der Industriestandard

▶  Regelmäßige Inspektionsdienste, um einen langfristig sicheren Betrieb der Produkte zu gewährleisten

Häufig gestellte Fragen (FAQ)

F: Was passiert, wenn die Installationshöhe nicht ausreicht?

A: Wir können Versionen mit kurzen Aufhängungsstangen entsprechend der tatsächlichen Höhe des Standorts anpassen oder oben eingebettete Installationslösungen anbieten, um die Platzersparnis bei der Installation zu maximieren.

F: Wie stellt man die Stützlast vom Boden aus ein?

A: Alle Modelle sind mit bodenverstellbaren Geräten ausgestattet. Die Feinabstimmung der Last kann vom Boden aus mit einem speziellen verlängerten Schraubenschlüssel durchgeführt werden, sodass keine Arbeiten in großer Höhe erforderlich sind.

F: Wie werden Produkte während des Transports geschützt?

A: Wir verwenden maßgeschneiderte Holzkisten mit innenliegenden Polstermaterialien und Befestigungsvorrichtungen, um eine Verformung des Pleuelmechanismus während des Transports zu verhindern. Um sicherzustellen, dass die Produkte in einwandfreiem Zustand am Einsatzort ankommen, ist außerdem eine Transportsicherung enthalten.
