Stehende konstante Federunterstützung

Yangzhou Tianshun Pipeline Technology Co., Ltd. wurde 2012 gegründet und konzentriert sich seit 14 Jahren auf die Herstellung von Pipeline-Unterstützungsprodukten. Die Produkte werden in mehr als 40 Ländern auf der ganzen Welt beliefert. Standing Constant Spring Support ist ein Produkt, das speziell für Arbeitsbedingungen entwickelt wurde, bei denen über der Rohrleitung kein Heberaum vorhanden ist und eine Bodenunterstützung erforderlich ist. Es wird über die Basis auf Stahlträgern, Betonfundamenten oder Stützplattformen platziert, sorgt für eine konstante Aufwärtsstützkraft für Rohrleitungen und löst das Problem der Kompensation von Rohrleitungsverschiebungen in Szenarien mit begrenztem Platzangebot perfekt.

Warum sollten Sie sich für den Standtyp entscheiden? Lösung für platzbeschränkte Szenarien

In der praktischen Technik können viele Rohrleitungen keine oberen Aufhängungslösungen verwenden und müssen eine untere Unterstützung verwenden:

▶  Unterste Rohrleitungen in Rohrgalerien: Für die Aufhängung über den untersten Rohrleitungen sind keine Stahlkonstruktionsträger verfügbar

▶  Rohrleitungen auf Geräten: Rohrleitungen direkt über Geräten angeordnet, keine Hebepunkte darüber

▶  Rohrleitungen in Betongräben: Rohrleitungen in Rohrgräben mit engem oberen Freiraum

▶  Rohrleitungen mit großem Durchmesser: Rohrleitungen über DN800 und zu lange Aufhängestangen neigen zur Instabilität

▶  Vibrationsempfindliche Rohrleitungen: Pumpeneinlass- und -auslassrohre, die untere Stütze hat eine bessere Stabilität als die Aufhängung

▶  Retrofit-Projekte: Bei bestehenden Stahlkonstruktionen können keine neuen Hebepunkte hinzugefügt werden, es ist nur eine Unterstützung durch das Fundament möglich

In diesen Szenarien ist die stehende konstante Federunterstützung die einzig mögliche Lösung zur Unterstützung mit konstanter Kraft.

Technische Produktspezifikationen

Umfassender Vergleich: Standtyp vs. Hängetyp

Produktstruktur und Kernfunktionen

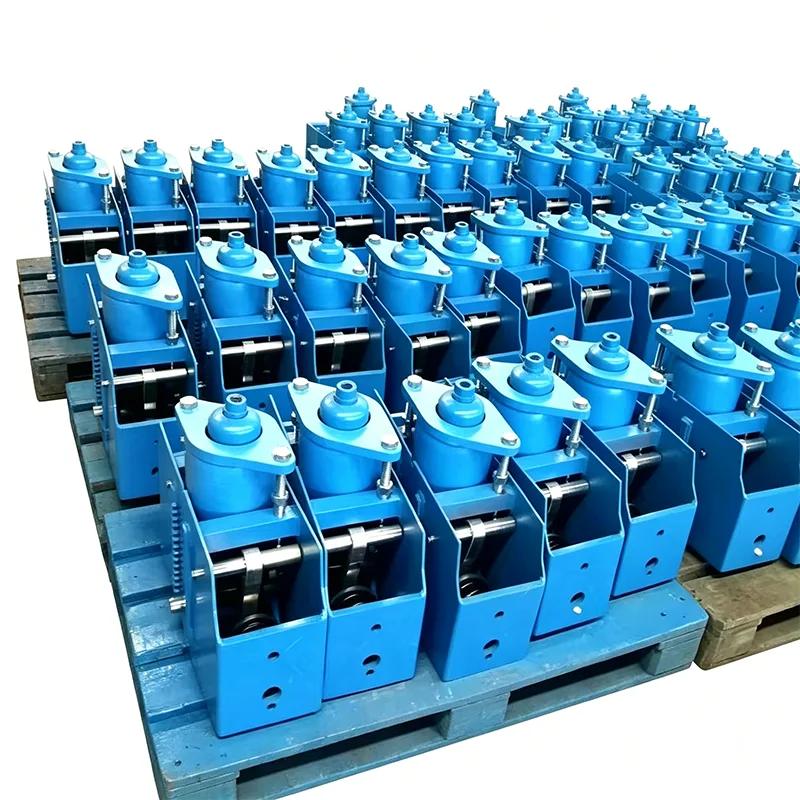

Standing Constant Spring Support nimmt eine vertikale Kastenstruktur an, die hauptsächlich aus den folgenden Teilen besteht:

Grundplatte: Breite Bodenplatte zur Lastverteilung und Gewährleistung der Stabilität

Federkasten: Eingebauter Federmechanismus mit konstanter Kraft, vertikal angeordnet

Stützoberplatte: Verbunden mit der Rohrleitungshalterung, die Höhe kann fein eingestellt werden

Verschiebungsanzeige: Zur einfachen Beobachtung seitlich sichtbar

Sperrvorrichtung: Sperrt die Feder während des Transports und der Installation

Kernfunktionen

Ultraniedriges Design

Vertikale Federanordnung, Gesamthöhe 40 % niedriger als Federungstyp gleicher Spezifikation

Geeignet für Räume mit begrenzter Bodenhöhe wie Rohrgräben und Geräteräume

Kürzere Spezifikationen, anpassbar an besondere Arbeitsbedingungen

Hervorragende Stabilität

Grundfläche 3-mal größer als bei der Aufhängung, niedriger Schwerpunkt

Unter dem horizontalen Schub der Rohrleitung kann es nicht leicht umkippen

Kein Problem mit dem Schwingen der Aufhängungsstange unter Vibrationsbedingungen

Bequeme Installation und Wartung

Bodeninstallation, kein Betrieb in großer Höhe erforderlich

Direkt auf das Fundament legen und nach dem Nivellieren befestigen

Einstellschraube oben, bedienbar vom Boden aus

Für Wartung und Austausch müssen die Rohrleitungen nicht demontiert werden, die Federeinheit kann direkt herausgezogen werden

Starke Anpassungsfähigkeit an den Hubraum

Besonders geeignet für Arbeitsbedingungen mit thermischer Verschiebung von Rohrleitungen nach oben

Auch an eine Abwärtsverschiebung anpassbar, einfach umgekehrt einbauen

Eine seitliche Verschiebung hat keinen Einfluss auf die konstante Kraftleistung

Typische Anwendungsszenarioanalyse

Leitfaden zur Installation und Inbetriebnahme vor Ort (Basierend auf 14 Jahren Erfahrung im Ingenieurwesen)

Inspektion vor der Installation

1. Überprüfen Sie, ob das Produktmodell mit den Konstruktionszeichnungen übereinstimmt

2. Prüfen Sie, ob die Verriegelung intakt ist und ob sie während des Transports locker ist

3. Überprüfen Sie die Ebenheit der Basis. Eine Korrektur ist erforderlich, wenn die Verformung 2 mm überschreitet

Installationsschritte

1. Fundamentnivellierung: Ebenheitsfehler der Oberfläche des Stützfundaments ≤2 mm/m

2.Positionierung und Befestigung: Platzieren Sie die stehende Konstantfederstütze in Position, schweißen oder verschrauben Sie die Basis am Fundament

3.Rohrleitungsanschluss: Rohrhalterung der Rohrleitung mit der oberen Platte der Halterung verbinden, Verschiebung im kalten Zustand reservieren

4.Lasteinstellung: Passen Sie die obere Schraube entsprechend den Konstruktionsanforderungen an und richten Sie die Anzeigeplatte auf die Position im kalten Zustand aus

5. Entriegeln: Transportsicherungsbolzen nach der Montage entfernen

6.Inspektion und Bestätigung: Bestätigen Sie, dass sich die Anzeige frei bewegen kann, ohne zu blockieren

Häufige Problembehandlung

Qualitätskontrolle und Verifizierung

Rohstoffkontrolle

Alle Stahlmaterialien aus regulären Stahlwerken mit Materialzertifikaten

100 % Härteprüfung für Federstahl, nicht qualifizierte Materialien werden abgelehnt

Schweißmaterialien nach Vorgabe getrocknet, auf Grundwerkstofffestigkeit abgestimmt

Kontrolle des Produktionsprozesses

CNC-Schneiden und Stanzen, Maßgenauigkeit ±1 mm

Beim Schweißen wird CO2-Schutzgasschweißen eingesetzt, Schweißer verfügen über Zertifikate

Die Federwärmebehandlung erfolgt im Vakuumofen, Härtegleichmäßigkeit ±HRC2

Drei Vollhub-Probeläufe nach vollständiger Maschinenmontage

Werksinspektion

Jede stehende konstante Federstütze erfüllt vor der Auslieferung Folgendes:

Aussehens- und Maßprüfung

Vollhubbelastungstest, 10 Messpunkte aufzeichnen

Konstanzberechnung, sicherstellen ≤±5 %

Funktionstest der Schließvorrichtung

Kalibrierung des Weganzeigers

Erkennung der Dicke der Korrosionsschutzschicht

Service und Support

▶  Auswahlunterstützung: Stellen Sie eine Überprüfung des Installationsraums bereit, um die Machbarkeit einer Standlösung zu bestätigen

▶  Maßgeschneiderter Service: Maßgeschneiderte Sonderhöhe und Sonderbasisgröße entsprechend den Platzverhältnissen vor Ort

▶  Installationsanleitung: Bereitstellung einer detaillierten Installationsanleitung, Anleitung vor Ort für Großprojekte verfügbar

▶  Lieferzyklus: 7–10 Tage für herkömmliche Modelle, 15–20 Tage für kundenspezifische Produkte

▶  Qualitätsgarantie: 2 Jahre Produktgarantie, lebenslanger technischer Support

▶  Ersatzteilversorgung: Gängige Modellfederpakete auf Lager, Lieferung innerhalb von 48 Stunden

Die stehende Konstantfederunterstützung ist eine zuverlässige Lösung für die Rohrleitungsunterstützung mit konstanter Kraft unter beengten Platzverhältnissen. In den letzten 14 Jahren haben wir das Problem gelöst, dass Aufhängungslösungen nicht für Hunderte von Projekten weltweit implementiert werden können, und unsere Produkte funktionieren stabil und werden von den Kunden einhellig anerkannt.
